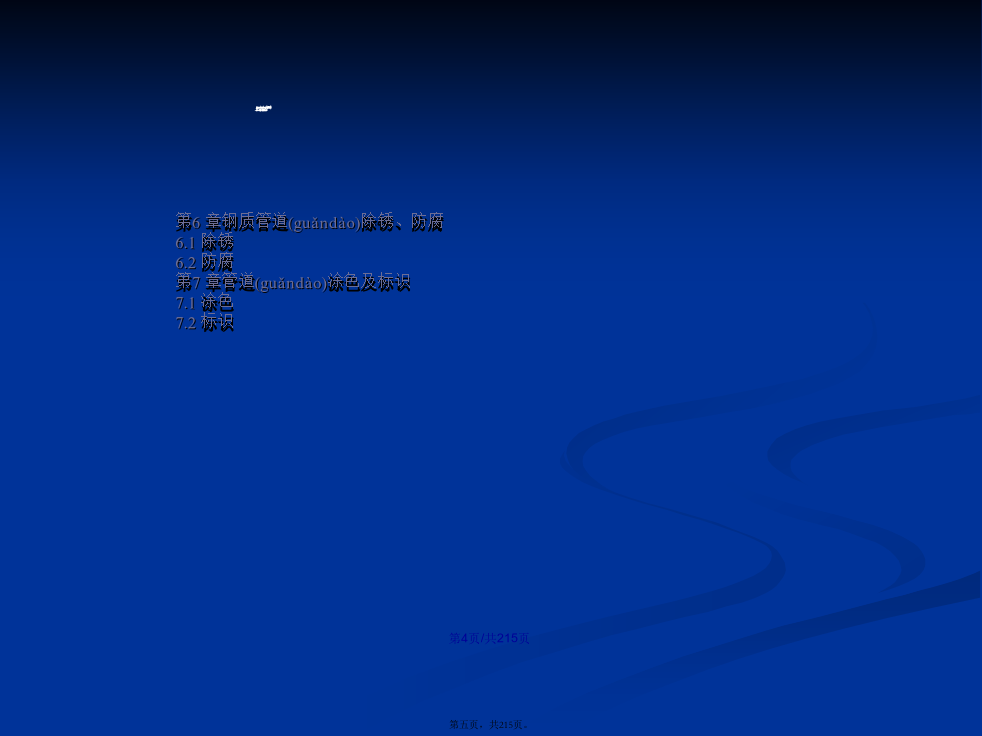

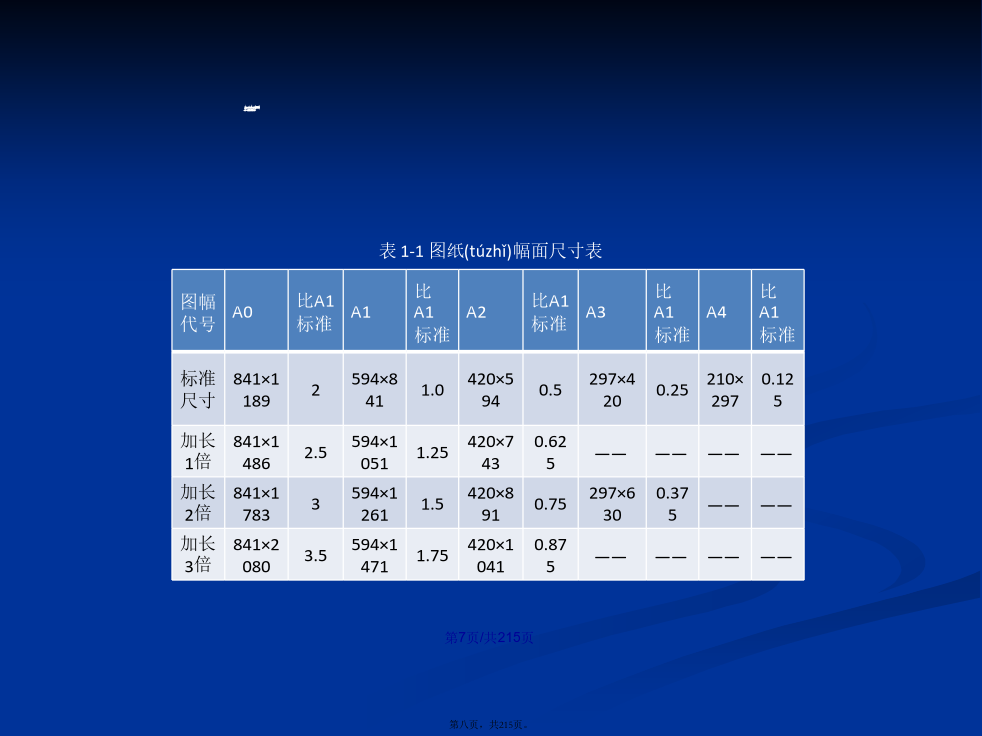

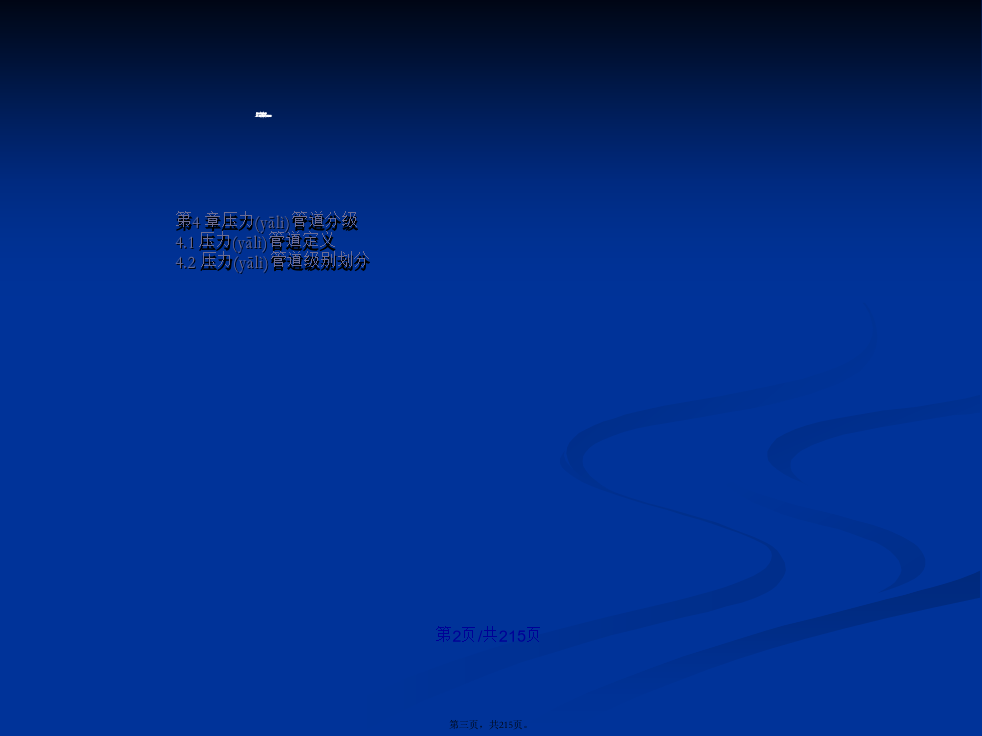

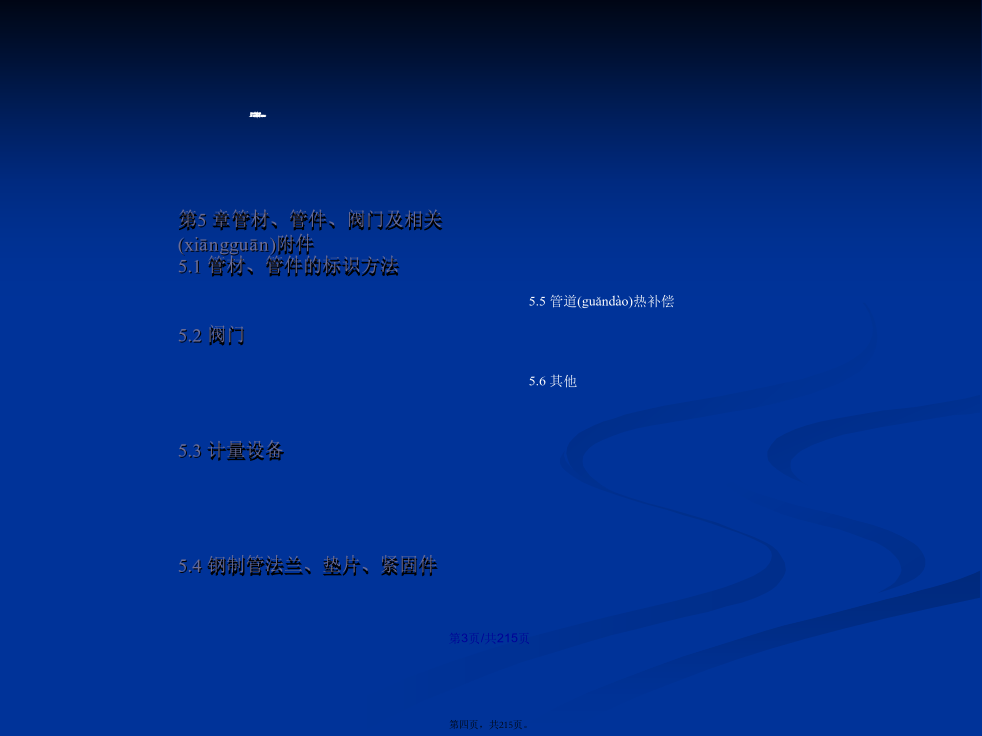

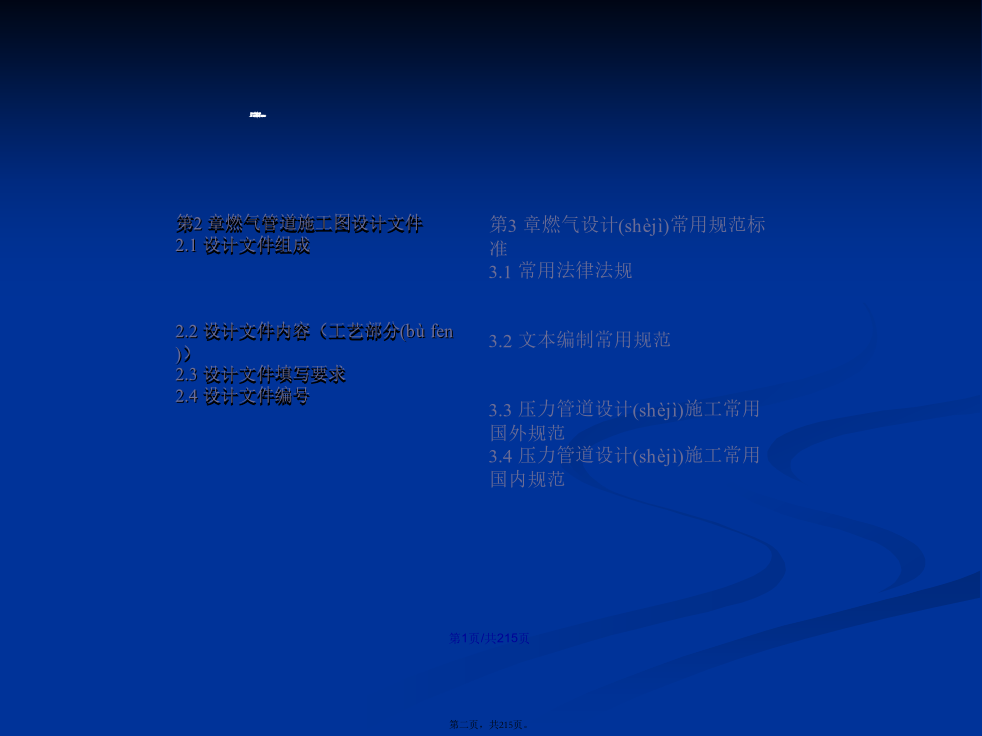

会计学第2章燃气管道施工图设计文件2.1设计文件组成2.2设计文件内容（工艺部分）2.3设计文件填写要求2.4设计文件编号第4章压力管道分级4.1压力管道定义4.2压力管道级别划分第5章管材、管件、阀门及相关(xiāngguān)附件5.1管材、管件的标识方法5.2阀门5.3计量设备5.4钢制管法兰、垫片、紧固件第6章钢质管道(guǎndào)除锈、防腐6.1除锈6.2防腐第7章管道(guǎndào)涂色及标识7.1涂色7.2标识前言为提高设计人员的设计能力和设计水平，满足我院业务发展的需要，同时为了统一本院设计标准、规范设计内容，提高整体设计质量和工作效率，特制定本手册。本手册的编制是本着贯彻国家和地方有关方针、政策、法律、法规和强制性标准，有利于我院技术进步的原则，积极推荐国家强制性标准和行业标准。在严格执行现行国家及行业标准的基础上，诣在为设计人员提供更多必要的设计参数，在保证设计施工图的合理性、降低消耗、减少浪费方面起到一定的作用。同时结合公司发展方向，广泛征求了相关人员的意见，进行整理、分析，力求使手册更具有实用性、合理性和指导性。本手册主要包括了第一、二、三类工程的基本知识和相关技术要求。（1）第一类设计业务：①分输站、门站、储配站、CNG/LNG加气站、高中压调压站、高压管线、大型穿跨越等工程施工图设计；②燃气专项规划、项目建议书（项目申请报告）、可研报告、初步设计、安全专篇、消防专篇等项目文本编制。（2）第二类设计业务：市政中压管线、中压调压站（撬、箱）、小型穿跨越、大型工商业用户（含密闭环境用气）等工程施工图设计。（3）第三类设计业务：低压庭院管线、户内燃气、小型工商业用户等工程施工图设计。手册中引用了大量国家和行业标准的有关内容，这些标准、规范在引用时应注意当前的有效版本，引用的有关内容将随着标准的修订而被修改，均以最新的标准版本为准。由于各项目公司遍布全国各地，各地区的情况和习惯做法又千差万别，所以设计人员应在严格遵守国家及行业标准、规范的前提下，对手册的内容灵活运用。在手册执行的过程中，我们诚恳地希望大家将遇到的问题及时反馈给设计院，以便使手册的内容得到不断的补充、修改和完善。第1章制图基本规定1.1图纸幅面及图框尺寸图纸幅面和图框尺寸应符合现行国家标准《房屋建筑制图统一标准》GB/T50001的规定。当对幅面有特殊要求时，图纸幅面和格式应按现行国家标准《技术制图图纸幅面和格式》GB/T14689中的有关规定执行。（1）标准图幅图纸按尺寸（图幅）大小分为五个规格，分别为A0、A1、A2、A3、A4,尺寸大小详见下表。燃气工程技术手册第一分册通用部分燃气工程技术手册第一分册通用部分燃气工程技术手册第一分册通用部分燃气工程技术手册第一分册通用部分燃气工程技术手册第一分册通用部分燃气工程技术手册第一分册通用部分燃气工程技术手册第一分册通用(tōngyòng)部分燃气工程技术手册第一分册通用部分燃气工程技术手册第一分册通用(tōngyòng)部分根据《燃气工程制图标准》（CJJ/T130）的要求，图纸的排列宜符合下列顺序：封面、工程项目的图纸目录、选用标准图或图集目录、设计施工说明、设备及主要材料表、图例、设计图。各专业设计图纸应独立编号。图纸编号宜符合下列顺序：目录、总图、流程图、系统图、平面图、剖面图、详图等。平面图宜按建筑层次由下至上排列。图中的粗实线宽度（b），应根据图纸的比例和类别按现行国家标准《房屋建筑制图统一标准》GB/T50001的规定选择，线宽可分为粗、中、细三种。图线的宽度b，宜从1.4、1.0、0.7、0.5、0.35、0.25、0.18、0.13mm线宽系列中选取。图线宽度不应小于0.1mm。每个图样，应根据复杂程度与比例大小，先选定基本线宽b，再选用下表中相应的线宽组。根据我院习惯，平面图中管道采用线宽为0.7mm多段线表示，系统图中管道采用线宽为0.35mm多段线表示。平面图中显示的上升管或下降管的圆的直径应为直线宽的2倍。如需绘制特殊图线时，可按有关标准的规定执行。一张图纸上同一线型的宽度应保持一致，一套图纸中大多数图样同一线型的宽度宜保持一致。工程建设制图应选用下表所示的图线。燃气工程技术手册第一分册通用
