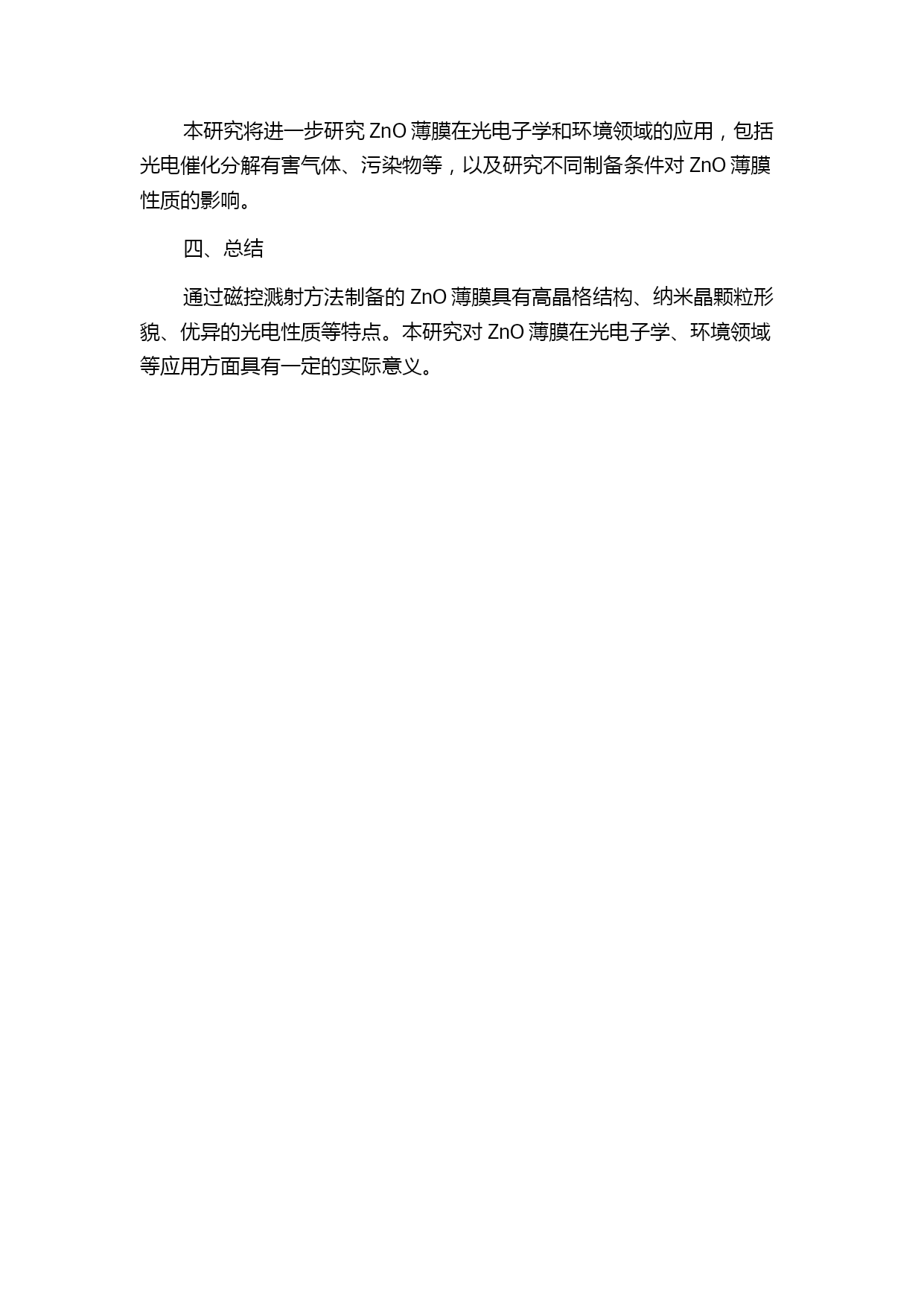

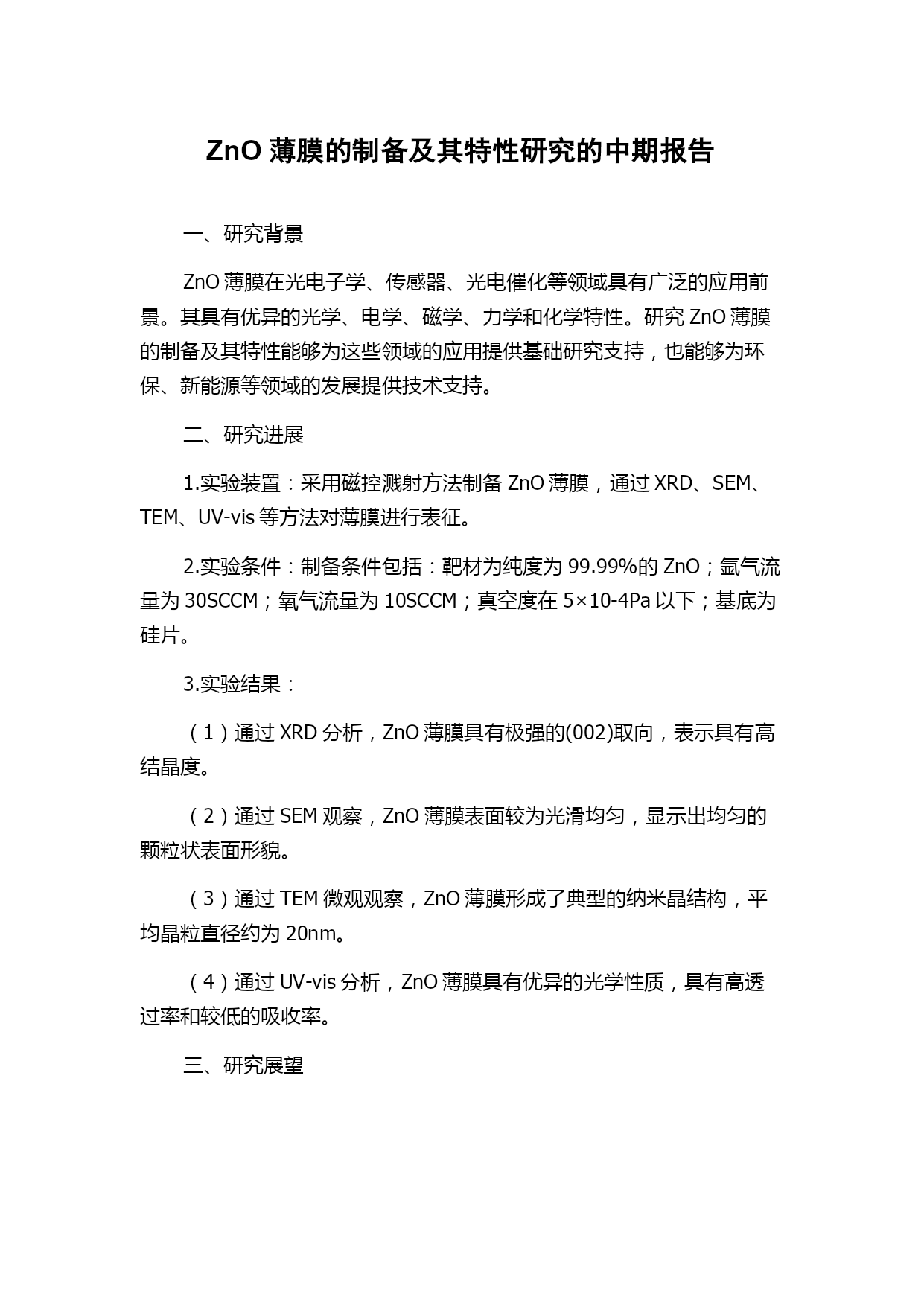

ZnO薄膜的制备及其特性研究的中期报告一、研究背景ZnO薄膜在光电子学、传感器、光电催化等领域具有广泛的应用前景。其具有优异的光学、电学、磁学、力学和化学特性。研究ZnO薄膜的制备及其特性能够为这些领域的应用提供基础研究支持，也能够为环保、新能源等领域的发展提供技术支持。二、研究进展1.实验装置：采用磁控溅射方法制备ZnO薄膜，通过XRD、SEM、TEM、UV-vis等方法对薄膜进行表征。2.实验条件：制备条件包括：靶材为纯度为99.99%的ZnO；氩气流量为30SCCM；氧气流量为10SCCM；真空度在5×10-4Pa以下；基底为硅片。3.实验结果：（1）通过XRD分析，ZnO薄膜具有极强的(002)取向，表示具有高结晶度。（2）通过SEM观察，ZnO薄膜表面较为光滑均匀，显示出均匀的颗粒状表面形貌。（3）通过TEM微观观察，ZnO薄膜形成了典型的纳米晶结构，平均晶粒直径约为20nm。（4）通过UV-vis分析，ZnO薄膜具有优异的光学性质，具有高透过率和较低的吸收率。三、研究展望本研究将进一步研究ZnO薄膜在光电子学和环境领域的应用，包括光电催化分解有害气体、污染物等，以及研究不同制备条件对ZnO薄膜性质的影响。四、总结通过磁控溅射方法制备的ZnO薄膜具有高晶格结构、纳米晶颗粒形貌、优异的光电性质等特点。本研究对ZnO薄膜在光电子学、环境领域等应用方面具有一定的实际意义。
