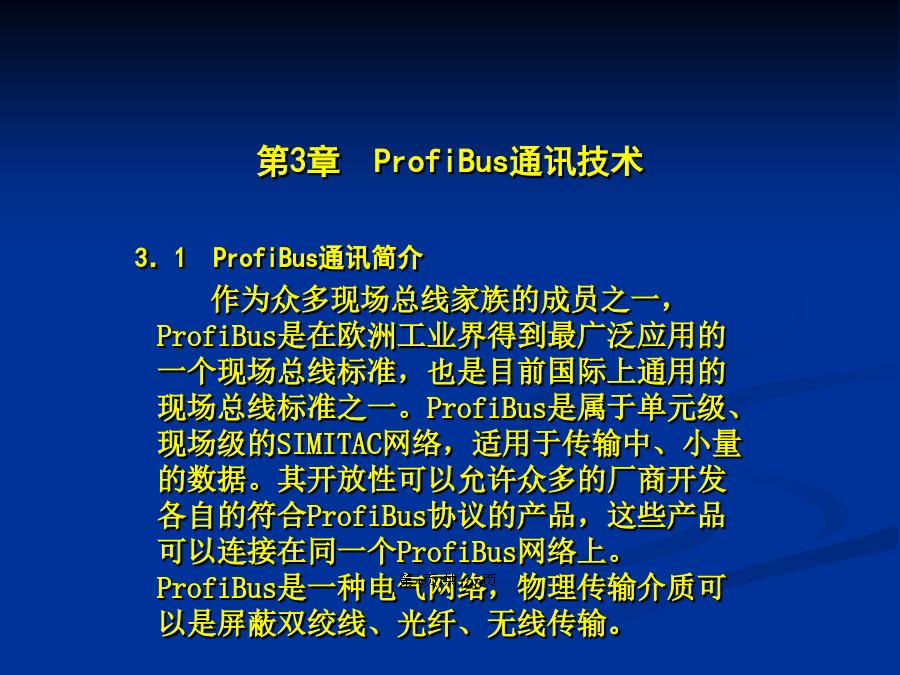

会计学第3章ProfiBus通讯技术ProfiBus主要有三部分组成，包括：1．由现场总线报文——ProfiBus-FMS2．分布式外围设备——ProfiBus-DP3．和过程控制自动化——ProfiBus-PA3．2掌握S7-300PLC的ProfiBus通讯方法本节主要通过两个实例，简要、直观的介绍S7-300PLC的ProfiBus通讯，使读者可以快速、准确的掌握ProfiBus的使用方法。1、硬件连接2、资源需求⑴、带集成DP口的S7-300的CPU315-2DP作为主站。⑵、从站为带I/O模块的ET200M。⑶、MPI网卡CP5611。⑷、ProfiBus总线连接器以及电缆。⑸、系统设计软件图3-2ET200M的外形图3）、插入CPU同时，弹出PROFIBUS组态界面。点击New按钮，新建PROFIBUS（1），组态PROFIBUS站地址为2。点击“Properties”按钮组态网络属性，选择“NetworkSettings”，界面如图“3-4”所示，点击“OK”按钮确认，完成PROFIBUS网络创建，同时界面出现PROFIBUS网络。图3-4PROFIBUS-DP的“NetworkSettings”的参数设置。4）、在PROFIBUS-DP选项中，通过左边的“PROFIBUS-DP”→“ET200M”→“IM153-1”路径，选择接口模块IM153-1，添加到PROFIBUS网络上，如图“3-5所示”。添加是通过拖拽完成的，如果位置有效，则会在鼠标的箭头上出现“+”标记，此时释放“IM153-1”。在释放鼠标的同时，会弹出图3-6所示对话框，进行IM153的PROFIBUS网络参数配置。图3-4PROFIBUS-DP的“NetworkSettings”的参数设置图3-5加载IM153-1至PROFIBUS（1）网络过程示意定义ET200M接口模块IMl53-2的PROFIBUS站地址，组态的站地址必须与IMl53-2上拨码开关设定的站地址相同，本例中站地址为4。图3-5加载IM153-1至PROFIBUS（1）网络过程示意硬件组态完成后就可下载到CPU中。如用CP5611通信卡对整个PROFIBUS网络进行编程和诊断，要先在“SetPG／PCInterface”中将CP5611的MPI改为PROFIBUS接口，并设置CP5611的传输速率与已组态的PROFIBUS网络的传输速率相一致，这样就可以连接CP5611到PROFIBUS网络上，并用软件对整个PROFIBUS网络进行编程和诊断，PC-Adapter没有这样的功能。图3-6IM153的PROFIBUS网络参数配置若要忽略这些故障让CPU继续运行，可以在S7-300的CPU程序中调用OB82、OB86和OBl22，在S7-400CPU程序中调用OB82、OB85、OB86和08122，并进行编程，从中可读出故障从站地址，并进一步分析错误原因。如不需要读出从站错误原因信息，可以直接下载空的OB到CPU。例子程序参见光盘，项目名为“ET200M作为从站的DP通信”。PROFIBUS-DP从站不仅可以是ET200系列的远程I／O站，还可以是一些智能从站，例如：带有CPU接口的ET200S、带集成DP接口和PROFIBUSCP模块的S7-300站、S7-400站以上)都可以作为DP的从站，下面将举例介绍连接智能从站的应用。3．2．1．2通过CPU集成DP口连接智能从站下面将建立一个以315-2DP为主站、313C-2DP为智能从站的通信系统，全面介绍智能从站的组态和使用方法。1、硬件连接插入CPU时会同时弹出PROFIBUS组态界面，如图3-9所示。点击“New”按钮新建PROFIBUS（1），组态PROFIBUS站地址，本例中为4。点击“Properties”按钮组态网络属性，选择“NetworkSettings”进行网络参数设置，在本例中设置PROFIBUS的传输速率为“1．5Mbit／s”，行规为“DP”。如图3-10所示。双击CPU313C-2DP项下的“DP”项，会弹出PROFIBUS-DP的属性菜单，如图3-11所示。表3-1设置完成后点击“Apply”按钮确认，可再加人若干行通信数据通信区的大小与CPU型号有关，最大为244字节。图3-12中主站的接口区是虚的，操作，等到组态主站时,虚的选项框将被激活，可以对主站通信参数进行设置。在本例中分别设置一个Input区和一个Output区，其长度均设置为2字节。设置完成后在“Configuration”标签页图3-13中会看到这两个通信接口区。2）、组态“主站”硬件组态完从站后，以同样的方式建立S7-300主站并组态，本例中设置站地址为2，并选择与从站相同的PRFIBUS网络，如图3-14所示。
