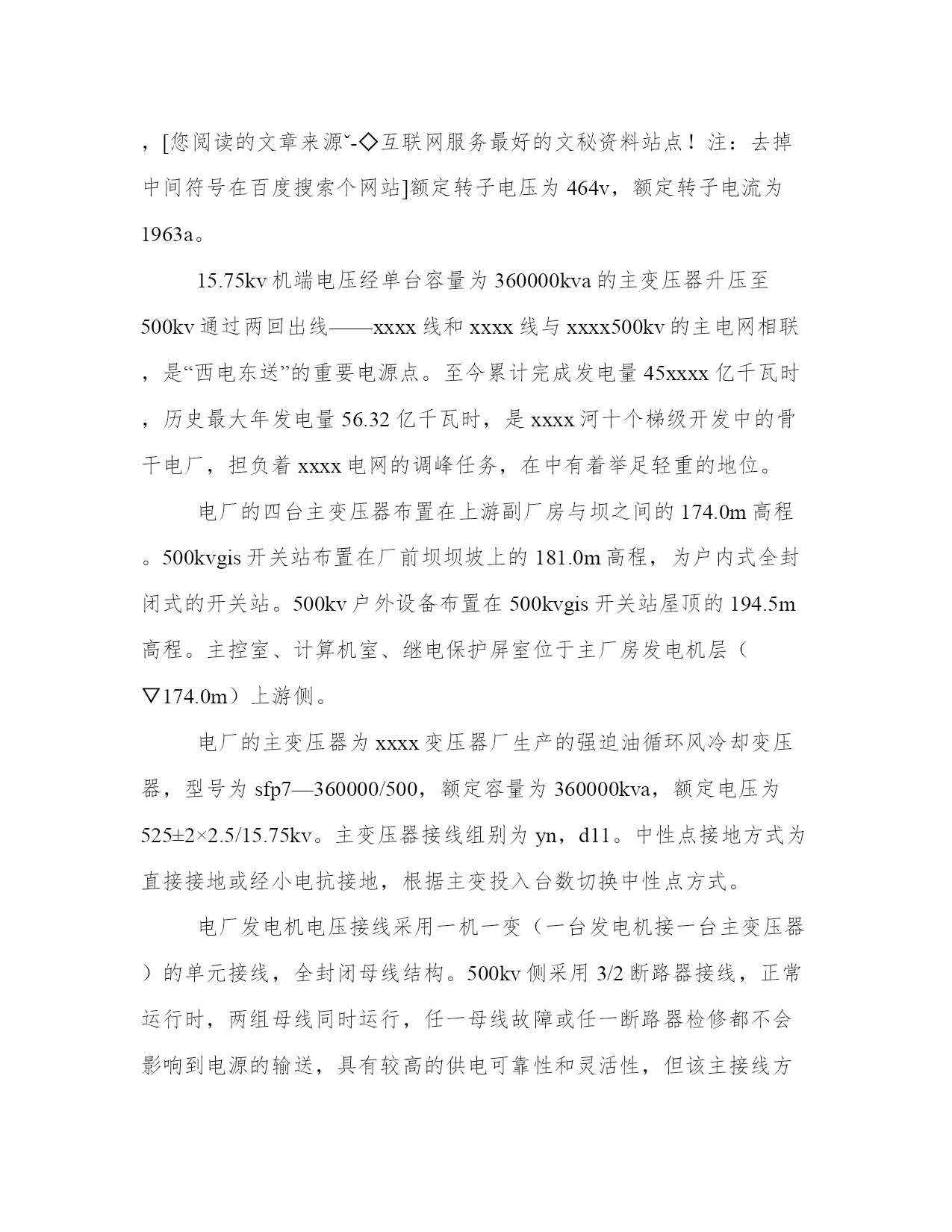

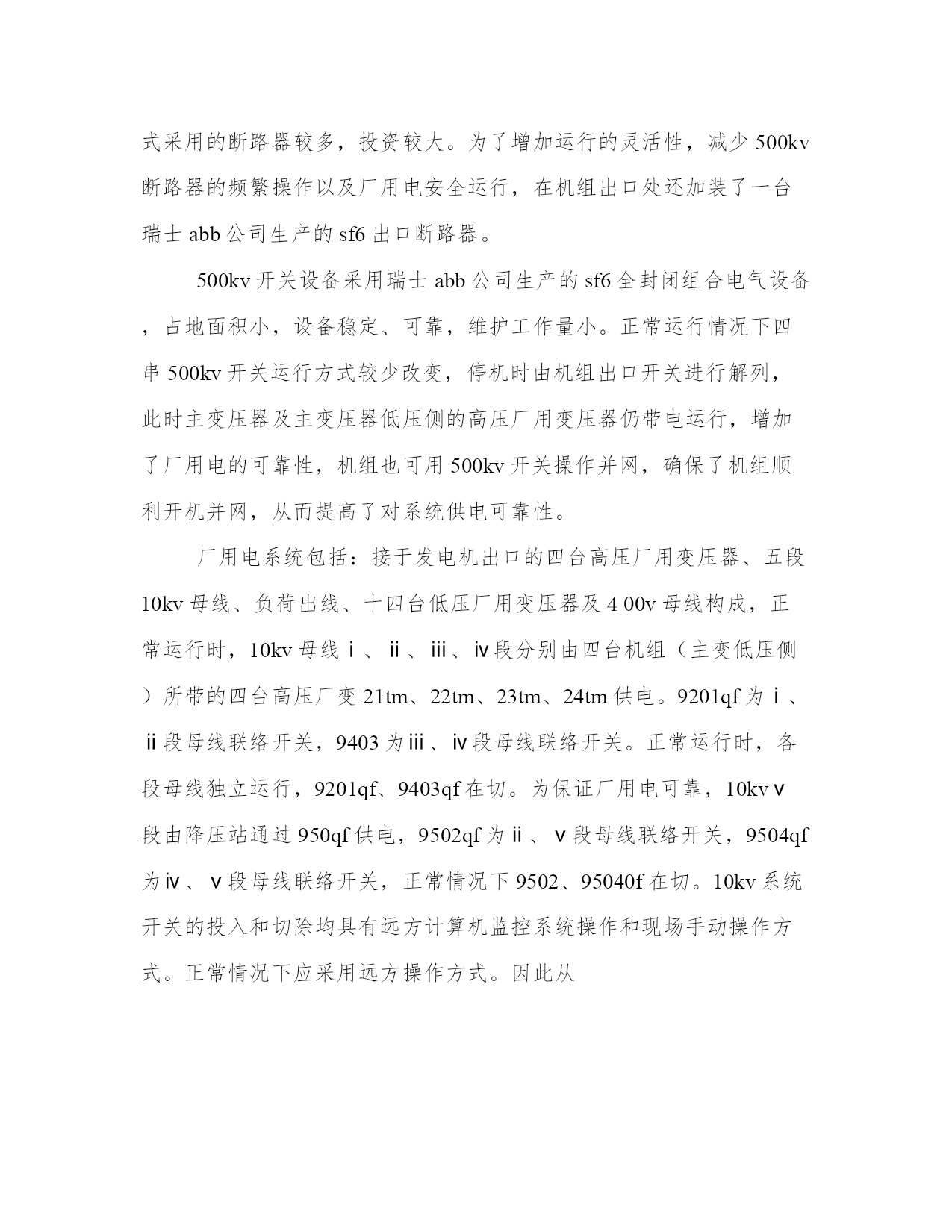

最新电气自动化综合实训报告(四篇)报告是指向上级机关汇报本单位、本部门、本地区工作情况、做法、经验以及问题的报告，那么我们该如何写一篇较为完美的报告呢？下面是小编为大家整理的报告范文，仅供参考，大家一起来看看吧。电气自动化综合实训报告篇一xxxx发电厂位于xxxx县境内，是一个集发电、防洪、航运等多功能于一体的特大型水电厂。电站于85年3月正式动工兴建，台机组于92年9月投产发电，最后一台机组于95年6月投入运行。电站总装机容量1210mw，正常蓄水位223m，相应库容26.12×108m3，单独运行死水位204m，调节库容15.72×108m3，为不完全年调节水库，电站最大水头68.5m，最小水头37m，，运行保证出力242mw，年设计发电量56.6×108kw·h。本电站枢纽布置为混凝土重力坝，右岸坝后式厂房，电站坝高11xxxx，坝长52xxxx，主要建筑物有拦河坝，发电厂房，开关站和通航建筑物组成。xxxx电厂的四台水轮发电机组均为哈尔滨电机厂生产的混流式机组，其型号为hla286a—lj—800，转轮直径800cm，额定流量580m3/s，最大出力351000kw，额定出力307100kw，额定转速75r/min；发电机型号为sf302.5—80/17000，额定容量345700kva，额定功率302500kw，额定电压15750v，额定电流12673a，额定功率因数0.875，[您阅读的文章来源ˇ-◇互联网服务最好的文秘资料站点！注：去掉中间符号在百度搜索个网站]额定转子电压为464v，额定转子电流为1963a。15.75kv机端电压经单台容量为360000kva的主变压器升压至500kv通过两回出线——xxxx线和xxxx线与xxxx500kv的主电网相联，是“西电东送”的重要电源点。至今累计完成发电量45xxxx亿千瓦时，历史最大年发电量56.32亿千瓦时，是xxxx河十个梯级开发中的骨干电厂，担负着xxxx电网的调峰任务，在中有着举足轻重的地位。电厂的四台主变压器布置在上游副厂房与坝之间的174.0m高程。500kvgis开关站布置在厂前坝坝坡上的181.0m高程，为户内式全封闭式的开关站。500kv户外设备布置在500kvgis开关站屋顶的194.5m高程。主控室、计算机室、继电保护屏室位于主厂房发电机层（▽174.0m）上游侧。电厂的主变压器为xxxx变压器厂生产的强迫油循环风冷却变压器，型号为sfp7—360000/500，额定容量为360000kva，额定电压为525±2×2.5/15.75kv。主变压器接线组别为yn，d11。中性点接地方式为直接接地或经小电抗接地，根据主变投入台数切换中性点方式。电厂发电机电压接线采用一机一变（一台发电机接一台主变压器）的单元接线，全封闭母线结构。500kv侧采用3/2断路器接线，正常运行时，两组母线同时运行，任一母线故障或任一断路器检修都不会影响到电源的输送，具有较高的供电可靠性和灵活性，但该主接线方式采用的断路器较多，投资较大。为了增加运行的灵活性，减少500kv断路器的频繁操作以及厂用电安全运行，在机组出口处还加装了一台瑞士abb公司生产的sf6出口断路器。500kv开关设备采用瑞士abb公司生产的sf6全封闭组合电气设备，占地面积小，设备稳定、可靠，维护工作量小。正常运行情况下四串500kv开关运行方式较少改变，停机时由机组出口开关进行解列，此时主变压器及主变压器低压侧的高压厂用变压器仍带电运行，增加了厂用电的可靠性，机组也可用500kv开关操作并网，确保了机组顺利开机并网，从而提高了对系统供电可靠性。厂用电系统包括：接于发电机出口的四台高压厂用变压器、五段10kv母线、负荷出线、十四台低压厂用变压器及４00v母线构成，正常运行时，10kv母线ⅰ、ⅱ、ⅲ、ⅳ段分别由四台机组（主变低压侧）所带的四台高压厂变21tm、22tm、23tm、24tm供电。9201qf为ⅰ、ⅱ段母线联络开关，9403为ⅲ、ⅳ段母线联络开关。正常运行时，各段母线独立运行，9201qf、9403qf在切。为保证厂用电可靠，10kvⅴ段由降压站通过950qf供电，9502qf为ⅱ、ⅴ段母线联络开关，9504qf为ⅳ、ⅴ段母线联络开关，正常情况下9502、95040f在切。10kv系统开关的投入和切除均具有远方计算机监控系统操作和现场手动操作方式。正常情况下应采用远方操作方式。因此从其厂用电的结构形式看，厂用电源是有着非常可靠的保障的。低压厂用电400v系统的运行方式也是采用单母线分段运行方式，正常运行时厂内400vⅰ～ⅵ段母线分别由#1～#6厂低变41tm～46tm供。电气自动化综合实训报告篇二生产实x是教学与生产实际相结合的重要实践性教学环节。在生产实x过程中
