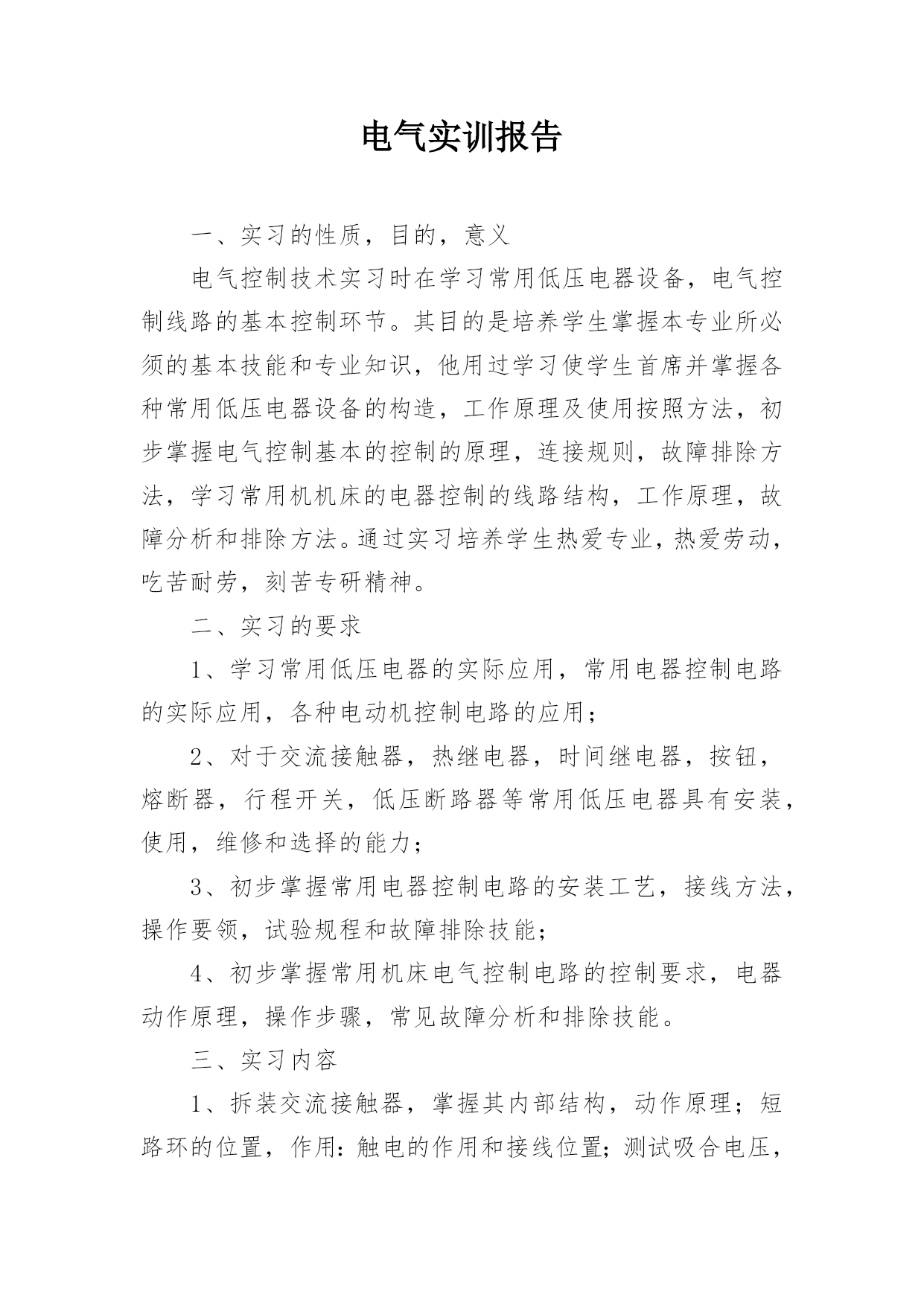

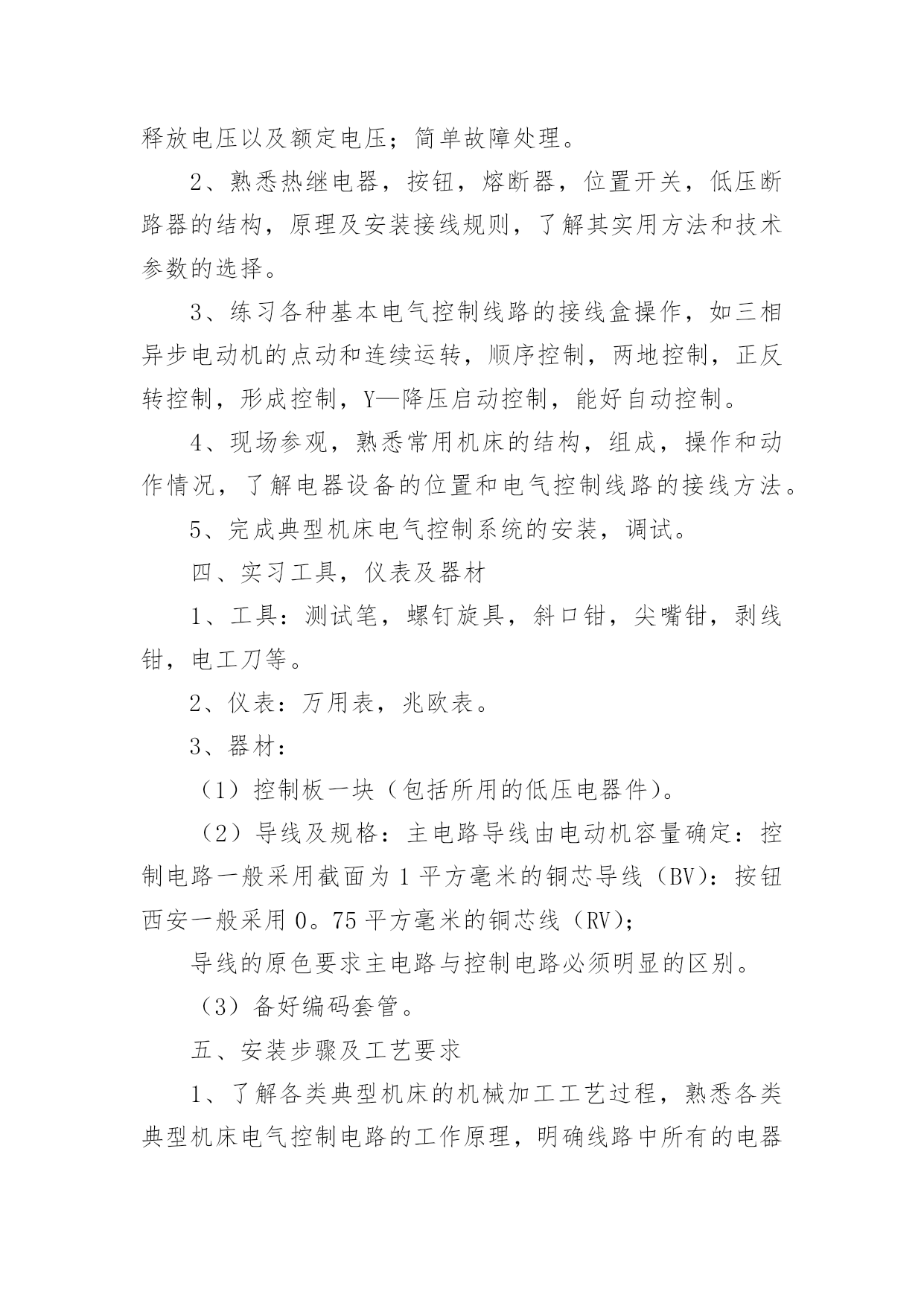

电气实训报告一、实习的性质，目的，意义电气控制技术实习时在学习常用低压电器设备，电气控制线路的基本控制环节。其目的是培养学生掌握本专业所必须的基本技能和专业知识，他用过学习使学生首席并掌握各种常用低压电器设备的构造，工作原理及使用按照方法，初步掌握电气控制基本的控制的原理，连接规则，故障排除方法，学习常用机机床的电器控制的线路结构，工作原理，故障分析和排除方法。通过实习培养学生热爱专业，热爱劳动，吃苦耐劳，刻苦专研精神。二、实习的要求1、学习常用低压电器的实际应用，常用电器控制电路的实际应用，各种电动机控制电路的应用；2、对于交流接触器，热继电器，时间继电器，按钮，熔断器，行程开关，低压断路器等常用低压电器具有安装，使用，维修和选择的能力；3、初步掌握常用电器控制电路的安装工艺，接线方法，操作要领，试验规程和故障排除技能；4、初步掌握常用机床电气控制电路的控制要求，电器动作原理，操作步骤，常见故障分析和排除技能。三、实习内容1、拆装交流接触器，掌握其内部结构，动作原理；短路环的位置，作用：触电的作用和接线位置；测试吸合电压，释放电压以及额定电压；简单故障处理。2、熟悉热继电器，按钮，熔断器，位置开关，低压断路器的结构，原理及安装接线规则，了解其实用方法和技术参数的选择。3、练习各种基本电气控制线路的接线盒操作，如三相异步电动机的点动和连续运转，顺序控制，两地控制，正反转控制，形成控制，Y—降压启动控制，能好自动控制。4、现场参观，熟悉常用机床的结构，组成，操作和动作情况，了解电器设备的位置和电气控制线路的接线方法。5、完成典型机床电气控制系统的安装，调试。四、实习工具，仪表及器材1、工具：测试笔，螺钉旋具，斜口钳，尖嘴钳，剥线钳，电工刀等。2、仪表：万用表，兆欧表。3、器材：（1）控制板一块（包括所用的低压电器件）。（2）导线及规格：主电路导线由电动机容量确定：控制电路一般采用截面为1平方毫米的铜芯导线（BV）：按钮西安一般采用0。75平方毫米的铜芯线（RV）；导线的原色要求主电路与控制电路必须明显的区别。（3）备好编码套管。五、安装步骤及工艺要求1、了解各类典型机床的机械加工工艺过程，熟悉各类典型机床电气控制电路的工作原理，明确线路中所有的电器元件及其作用，特别注意主轴电动机与其他电动机选后启动运行关系。2、根据各类典型机床电器控制原理电路，绘出各元件位置图和电气接线图。3、按各类典型机床电气控制原理图所思配齐所有电器元件，列出元件清单并进行检验。（1）电器元件的技术数据（如型号，规格，额定电压，额定电流）应完整并符合要求，外观无损伤。（2）电器元件的电磁机构动作是否灵活，有无衔铁卡阻等不正常现象，用万用表检测电磁线圈的通断情况以及各触头的分合情况。（3）接触器的线圈电压和电源电压是否一致。（4）对电动机的质量进行常规检查（没相绕组的通断，相间绝缘，相对地绝缘）。4、在控制板上按元件位置图安装电器元件，工艺要求如下：（1）组合开关，熔断器的受电端子应安装在控制板的外侧。（2）每个元件的安装位置应整齐，匀称，间距合理，便于布线及元件的更换。5、按接线提的走线方法进行板后线槽布线和套编码套管，注意布线的工艺要。6、根据电气接线图检查控制板布线是否正确。7、安装电动机和按钮金属外壳的保护接地线（若按钮为塑料外壳，则按钮外壳不需接线）。8、安装电动机（此次实习中每台电动机用三盏灯泡代替，接成星型连接）。9、接电源、电动机等控制板外部的导线。10、自检。（1）按电路原理图或电气接线图从电源开始，逐段核对接线及接线端子处是否正确，有无漏接，错接之处。检查导线接点是否符合要求，压线是否牢固。接触应良好，以免带负载运行时产生闪弧现象。（2）用万用表检查线路的通断情况。检查时，应选用倍率适当的电阻档，并进行校零，以防短路故障的发生。对控制电路的检查（可断开主电路），可将表笔分别搭在U11、V11线端上，读书应为“无穷大”。按下SB时，读书应为接线器线圈的电阻值，然后断开控制电路在检查主电路有无开路或短路现象，此时可用手动来代替接线器通电进行检查。（3）用兆欧表检查线路的绝缘电阻应不小于0.5兆欧。六、注意事项。1、电动机及金属外壳必须可靠接地（若按钮为塑料外壳，则按钮外壳不需要接地线）。2、按钮内接线时，用力不可过猛，以防螺钉打滑。3、按钮内部的界限不要错接，启动按钮必须接长开按钮（可用万用表的欧姆档辨别）。4、接线触头必须可靠、正确，否则会造成主电路中两相电源短路事故。5、接触器的自锁触头应并接在启动按钮的两端；停止按钮应串接在控制电路中。6、电路中两组接触器的主触头必须换相（出端反相），否则不能反转。7、热继电器的热元件应串接在主电路中，其常闭触头应串接在控制电路中，两者缺一不可，否则不能起到过载保护作用。8、热继电器的整定电流应按电
