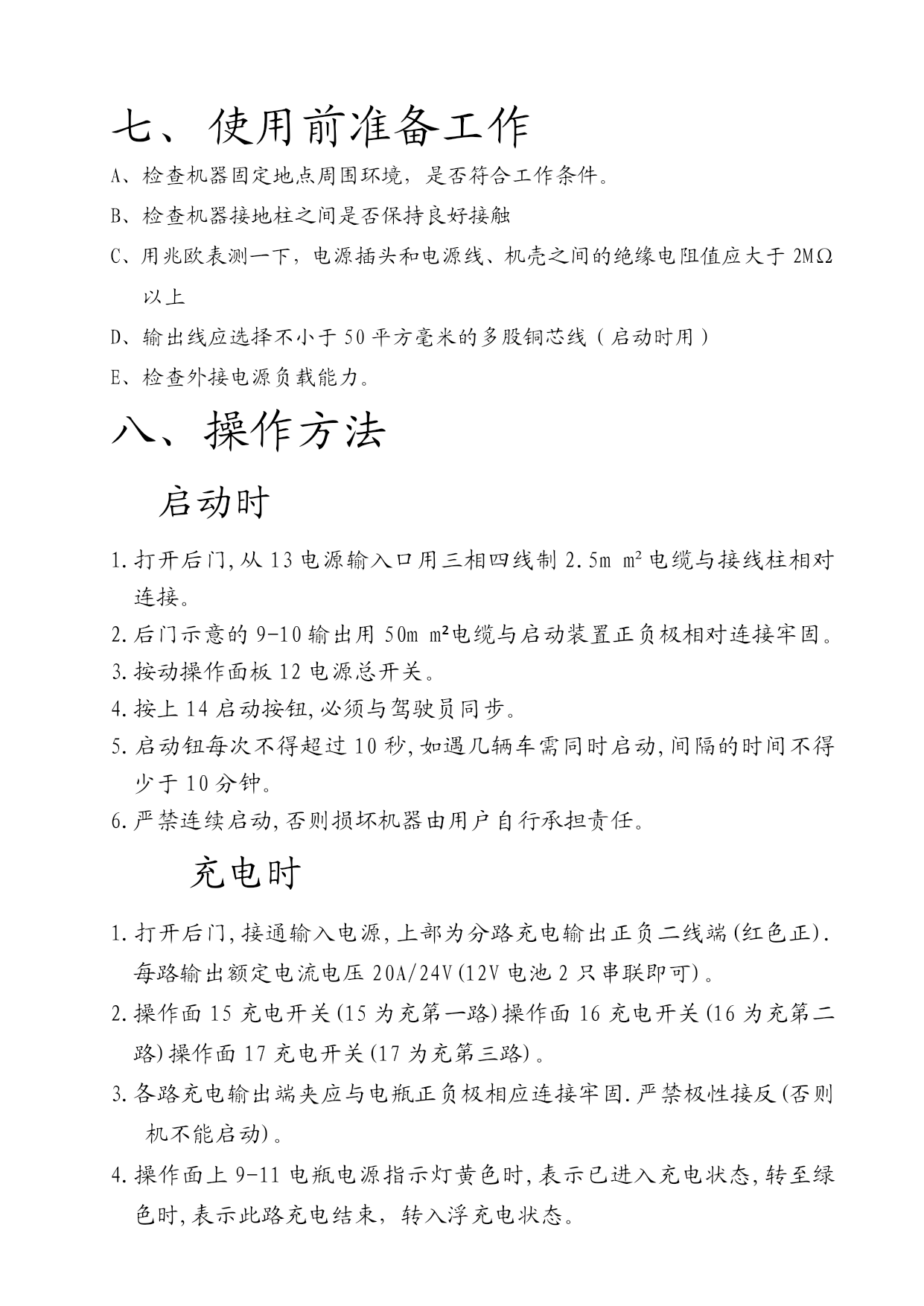

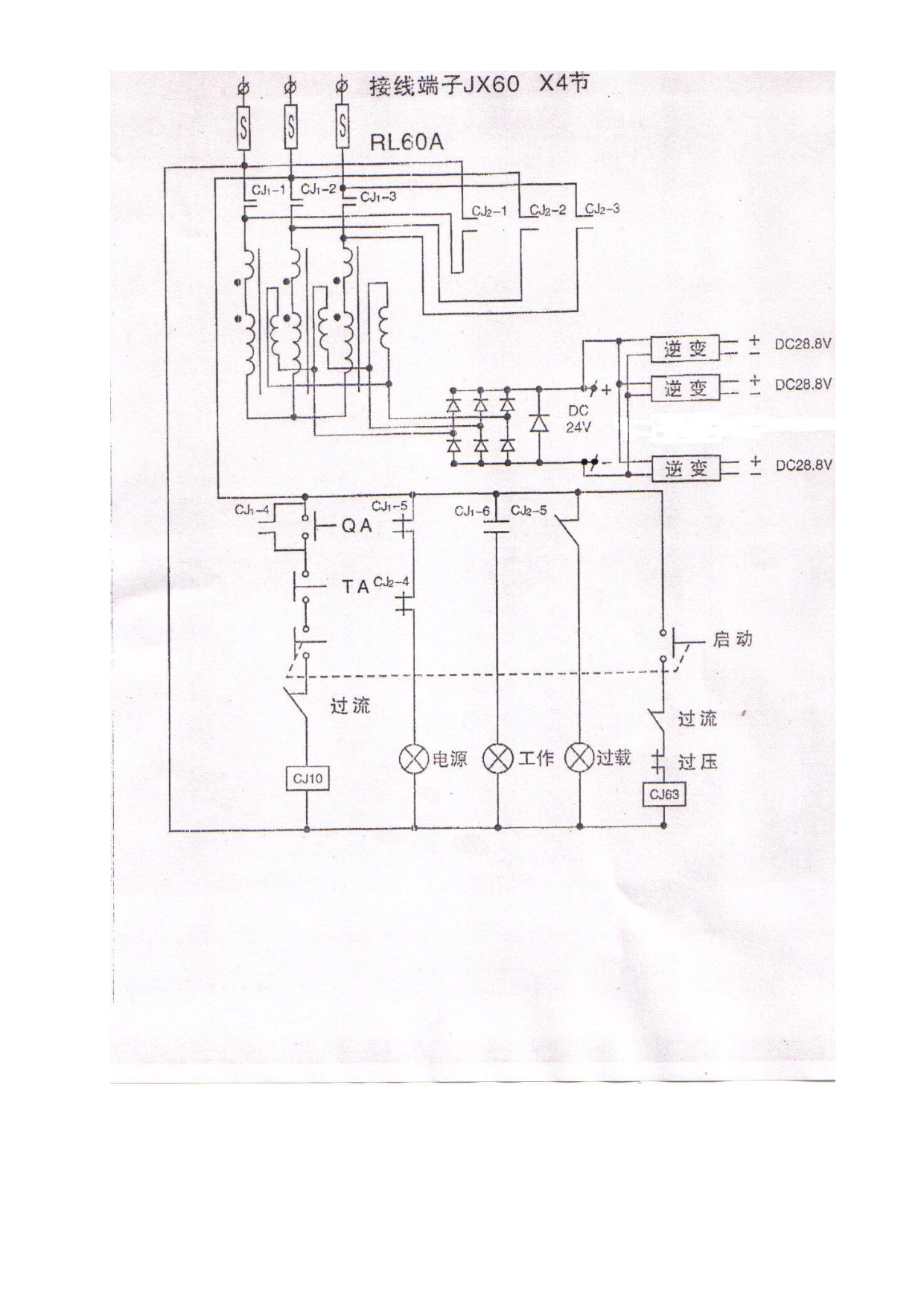

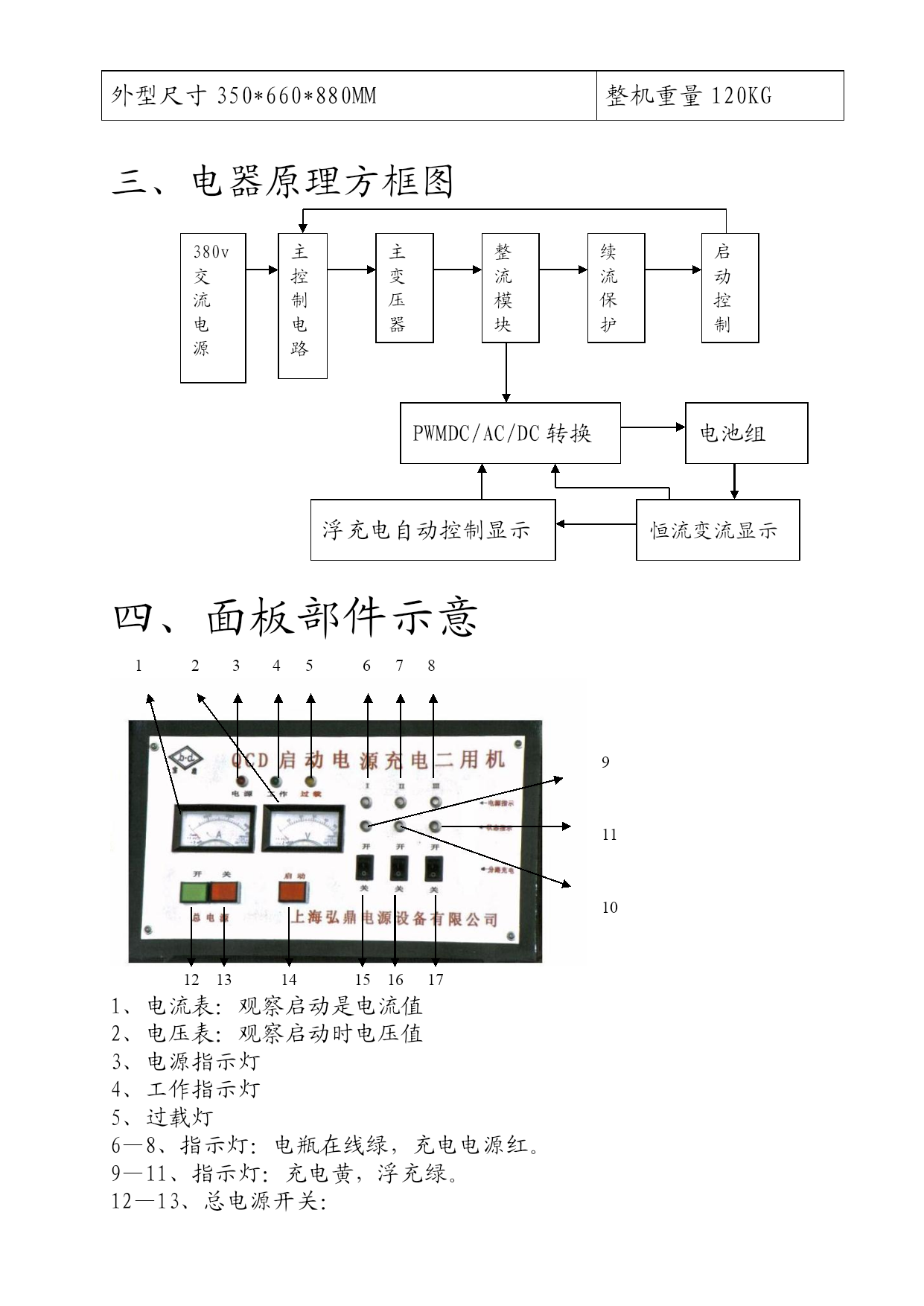

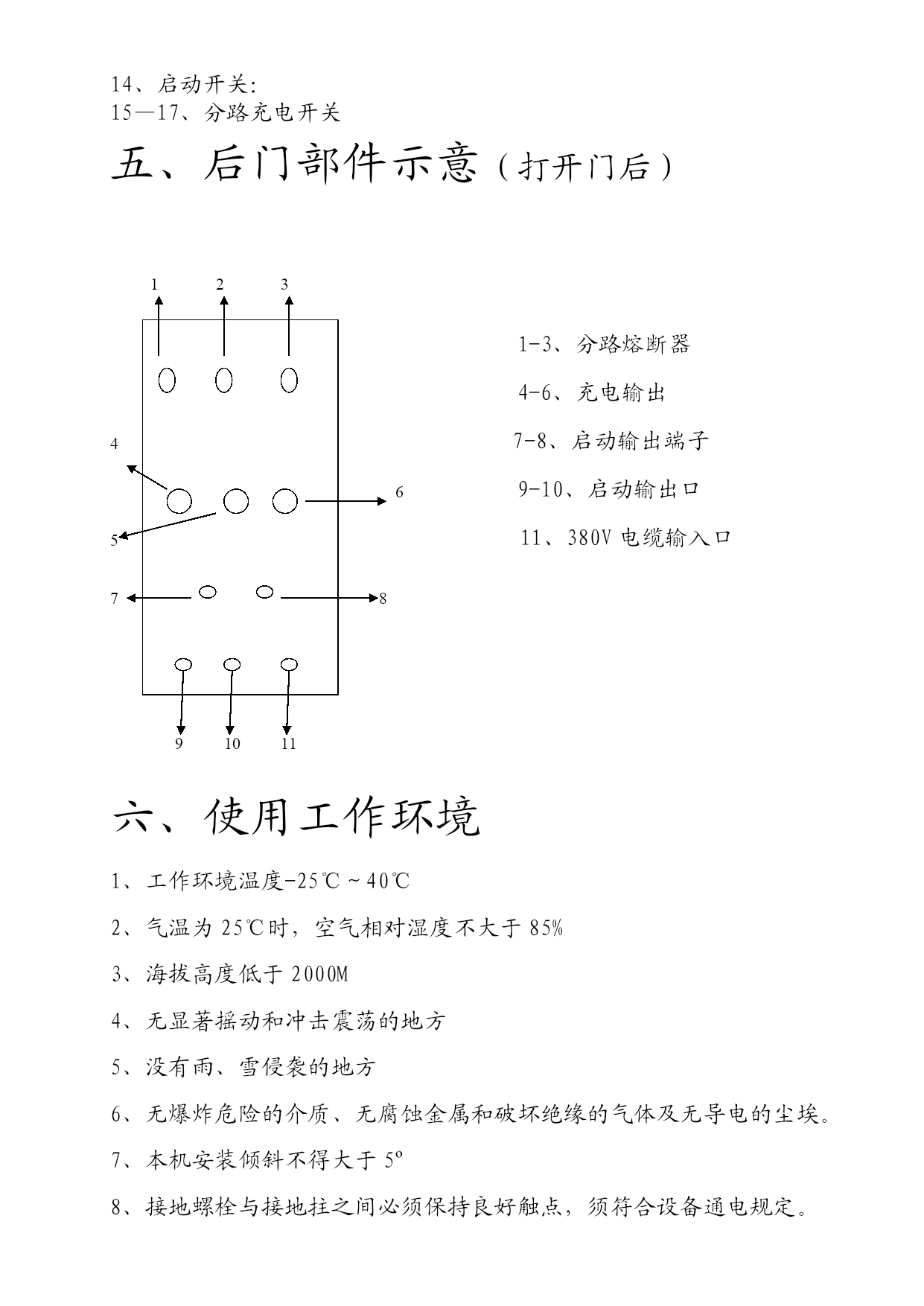

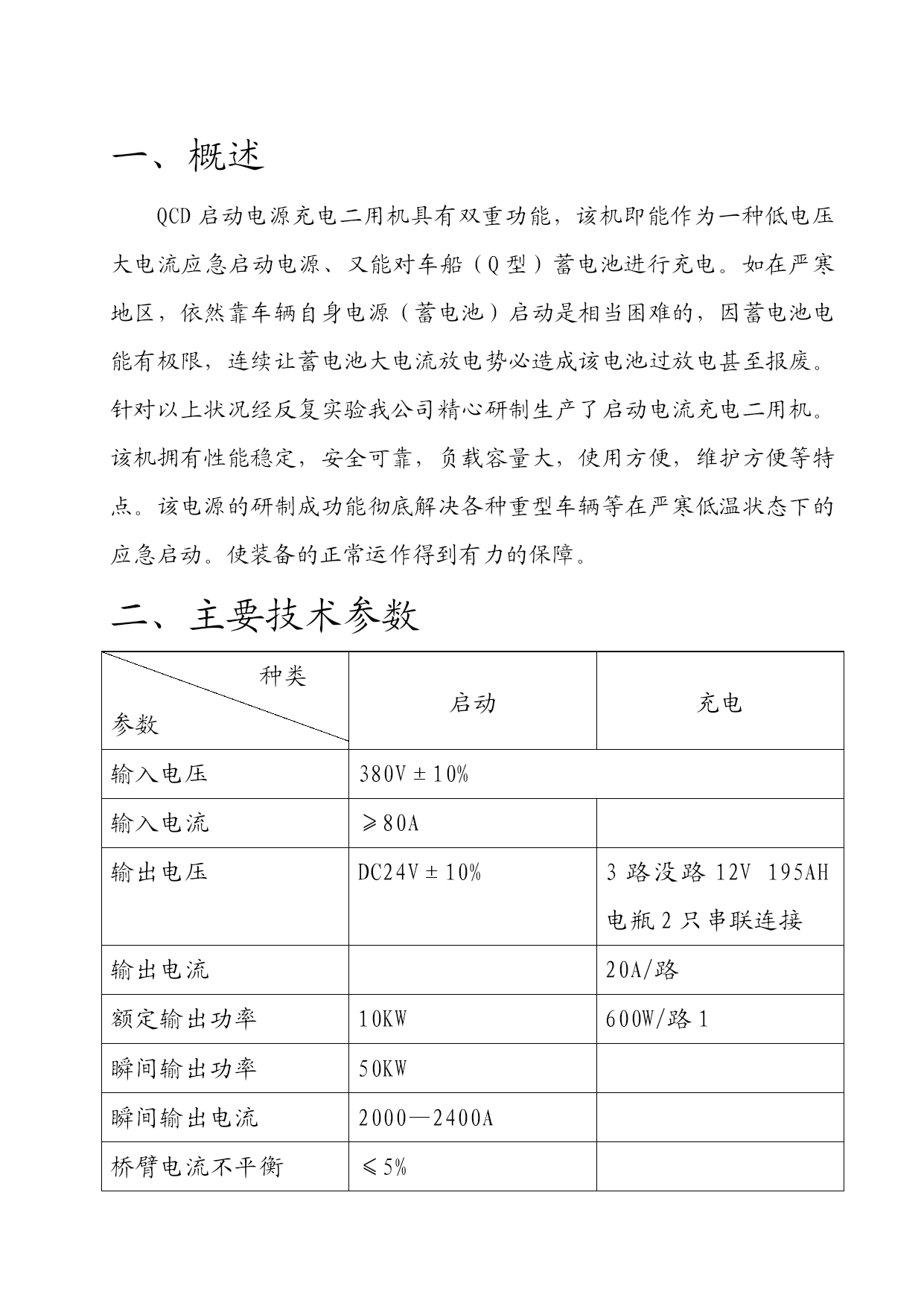

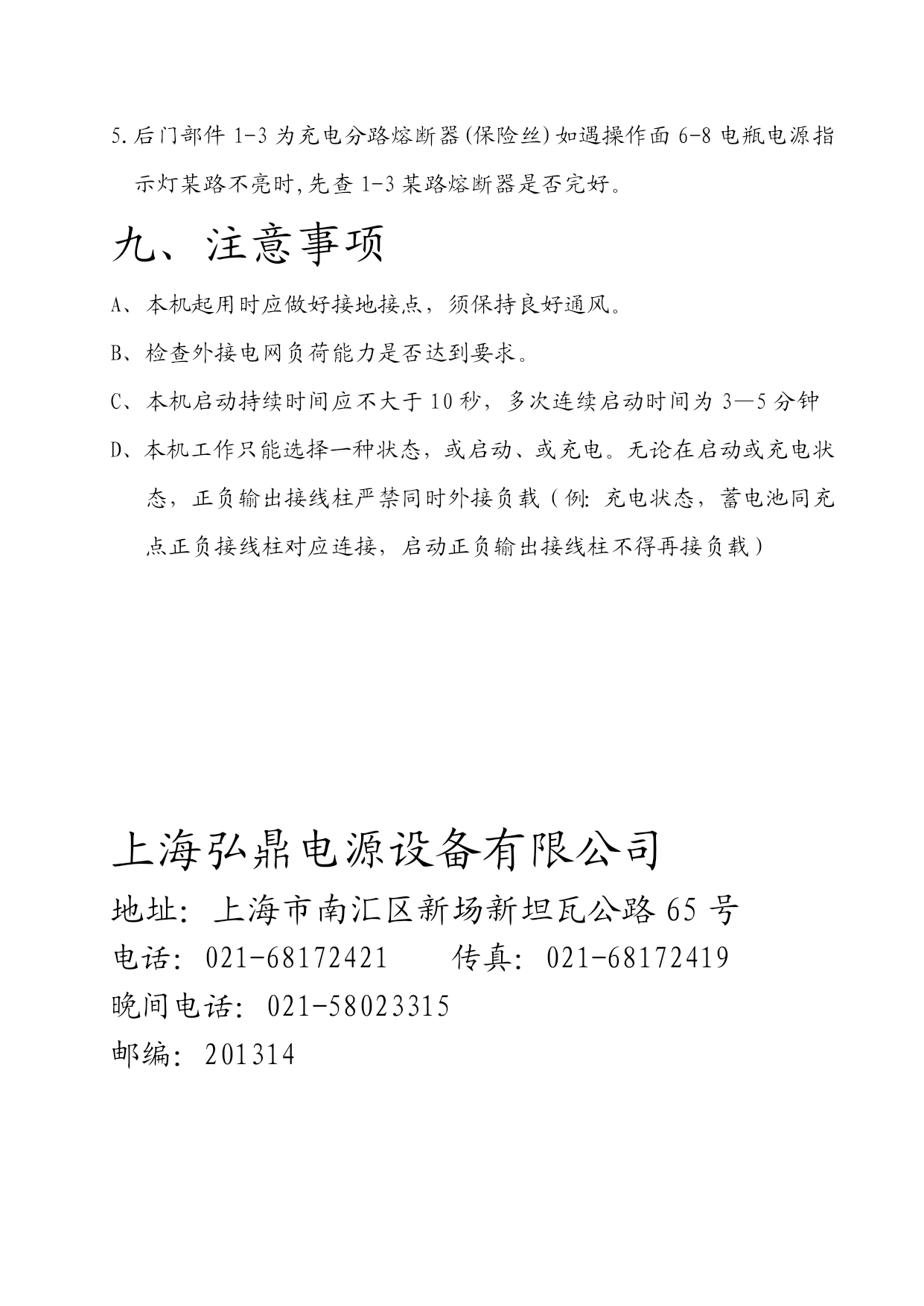

HYPERLINK"..\\index.htm"\o"弘鼎主页"主页HYPERLINK"..\\products.htm"\o"弘鼎产品"产品HYPERLINK"..\\fuwu.htm"服务HYPERLINK"..\\lianxi.htm"\o"弘鼎联系"联系QCD启动电源充电目录一、概述二、主要技术参数三、电器原理方框图四、面板部件示意五、后门部件示意（打开门后）六、使用工作环境条件七、使用前准备工作八、启动、充电操作方法九、注意事项十、电器图一、概述QCD启动电源充电二用机具有双重功能，该机即能作为一种低电压大电流应急启动电源、又能对车船（Q型）蓄电池进行充电。如在严寒地区，依然靠车辆自身电源（蓄电池）启动是相当困难的，因蓄电池电能有极限，连续让蓄电池大电流放电势必造成该电池过放电甚至报废。针对以上状况经反复实验我公司精心研制生产了启动电流充电二用机。该机拥有性能稳定，安全可靠，负载容量大，使用方便，维护方便等特点。该电源的研制成功能彻底解决各种重型车辆等在严寒低温状态下的应急启动。使装备的正常运作得到有力的保障。二、主要技术参数种类参数启动充电输入电压380V±10%输入电流≥80A输出电压DC24V±10%3路没路12V195AH电瓶2只串联连接输出电流20A/路额定输出功率10KW600W/路1瞬间输出功率50KW瞬间输出电流2000—2400A桥臂电流不平衡≤5%外型尺寸350*660*880MM整机重量120KG三、电器原理方框图启动控制续流保护整流模块主变压器380v交流电源主控制电路电池组PWMDC/AC/DC转换恒流变流显示浮充电自动控制显示四、面板部件示意12345678911101213141516171、电流表：观察启动是电流值2、电压表：观察启动时电压值3、电源指示灯4、工作指示灯5、过载灯6—8、指示灯：电瓶在线绿，充电电源红。9—11、指示灯：充电黄，浮充绿。12—13、总电源开关：14、启动开关：15—17、分路充电开关五、后门部件示意（打开门后）1231-3、分路熔断器4-6、充电输出47-8、启动输出端子69-10、启动输出口511、380V电缆输入口7891011六、使用工作环境1、工作环境温度-25℃～40℃2、气温为25℃时，空气相对湿度不大于85%3、海拔高度低于2000M4、无显著摇动和冲击震荡的地方5、没有雨、雪侵袭的地方6、无爆炸危险的介质、无腐蚀金属和破坏绝缘的气体及无导电的尘埃。7、本机安装倾斜不得大于5º8、接地螺栓与接地拄之间必须保持良好触点，须符合设备通电规定。七、使用前准备工作A、检查机器固定地点周围环境，是否符合工作条件。B、检查机器接地柱之间是否保持良好接触C、用兆欧表测一下，电源插头和电源线、机壳之间的绝缘电阻值应大于2MΩ以上D、输出线应选择不小于50平方毫米的多股铜芯线（启动时用）E、检查外接电源负载能力。八、操作方法启动时1.打开后门,从13电源输入口用三相四线制2.5mm²电缆与接线柱相对连接。2.后门示意的9-10输出用50mm²电缆与启动装置正负极相对连接牢固。3.按动操作面板12电源总开关。4.按上14启动按钮,必须与驾驶员同步。5.启动钮每次不得超过10秒,如遇几辆车需同时启动,间隔的时间不得少于10分钟。6.严禁连续启动,否则损坏机器由用户自行承担责任。充电时1.打开后门,接通输入电源,上部为分路充电输出正负二线端(红色正).每路输出额定电流电压20A/24V(12V电池2只串联即可)。2.操作面15充电开关(15为充第一路)操作面16充电开关(16为充第二路)操作面17充电开关(17为充第三路)。3.各路充电输出端夹应与电瓶正负极相应连接牢固.严禁极性接反(否则机不能启动)。4.操作面上9-11电瓶电源指示灯黄色时,表示已进入充电状态,转至绿色时,表示此路充电结束，转入浮充电状态。5.后门部件1-3为充电分路熔断器(保险丝)如遇操作面6-8电瓶电源指示灯某路不亮时,先查1-3某路熔断器是否完好。九、注意事项A、本机起用时应做好接地接点，须保持良好通风。B、检查外接电网负荷能力是否达到要求。C、本机启动持续时间应不大于10秒，多次连续启动时间为3—5分钟D、本机工作只能选择一种状态，或启动、或充电。无论在启动或充电状态，正负输出接线柱严禁同时外接负载（例：充电状态，蓄电池同充点正负接线柱对应连接，启动正负
