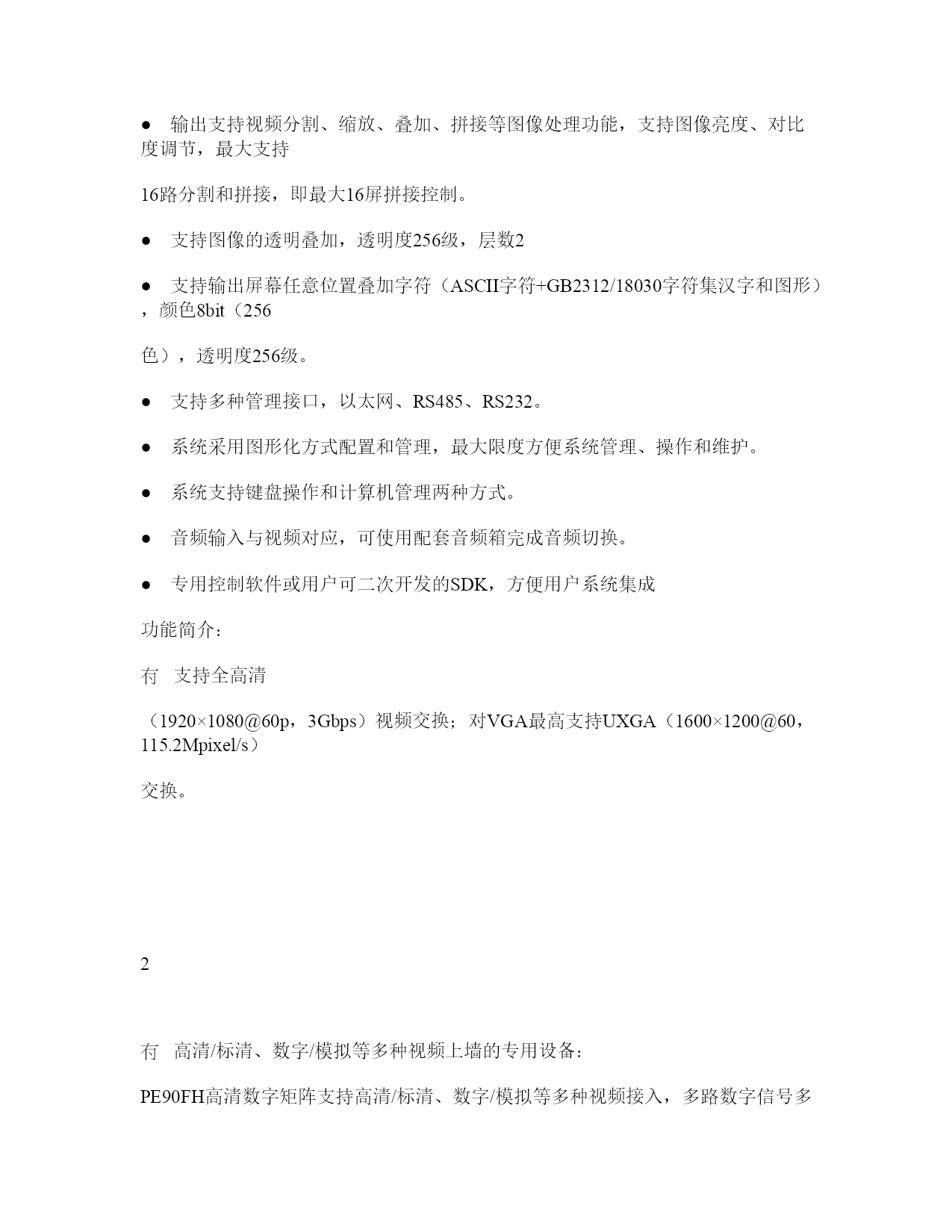

1PE90FH系列高清数字矩阵产品简介：红苹果PE90FH高清数字矩阵是用于高清/标清、数字/模拟等多种视频上墙的专用设备。系统核心基于超大规模FPGA阵列数字视频处理、背板交换技术、视频编解码技术、流媒体适配技术和视频存储技术，支持1920×1080P（逐行）分辨率，即“全高清”（简称“FH”）。向下兼容标清视频，同时具有多通道视频拼接叠加的功能和多个通道整合拼接超大屏幕输出的能力。产品功能：●支持全高清（1920x1080@60p，3Gbps）视频交换，最大支持60路数字视频输入和任意多路网络视频输入。●最大支持480路标清模拟视频输入。●支持多种视频输入接口：高清视频YPbPr（RCA）接口、VGA、DVI、HDMI接口；标清CVBS信号接口。●输入分辨率最大支持1920x1080@60p，即最大带宽165MHz●统一输出接口为DVI/HDMI，TMDS信号像素速率165MHz●支持高清H.264网络视频数据解码，支持标准RTSP协议，最多同时解码64路视频流，解码能力最高支持MainProfile(1920x1080@30p)●支持高清/标清、数字/模拟视频混合上墙，及屏幕任意位置可出现各种类型视频●输出支持视频分割、缩放、叠加、拼接等图像处理功能，支持图像亮度、对比度调节，最大支持16路分割和拼接，即最大16屏拼接控制。●支持图像的透明叠加，透明度256级，层数2●支持输出屏幕任意位置叠加字符（ASCII字符+GB2312/18030字符集汉字和图形），颜色8bit（256色），透明度256级。●支持多种管理接口，以太网、RS485、RS232。●系统采用图形化方式配置和管理，最大限度方便系统管理、操作和维护。●系统支持键盘操作和计算机管理两种方式。●音频输入与视频对应，可使用配套音频箱完成音频切换。●专用控制软件或用户可二次开发的SDK，方便用户系统集成功能简介：支持全高清（1920×1080@60p，3Gbps）视频交换；对VGA最高支持UXGA（1600×1200@60，115.2Mpixel/s）交换。2高清/标清、数字/模拟等多种视频上墙的专用设备：PE90FH高清数字矩阵支持高清/标清、数字/模拟等多种视频接入，多路数字信号多接口输出。便捷简单却功能强大的高清大屏控制：最大支持64路高清视频输出，输入图像中任意8路高清（或等效32路标清）可在屏幕上漫游、分割和拼接。3传统的大屏控制系统必须有：RGB矩阵、AV矩阵和专业的大屏控制器等设备，涉及的设备多，系统繁杂，大屏控制器大多为PC架构，稳定性不高。红苹果PE90FH高清数字矩阵自身具备RGB矩阵、AV矩阵、DVI矩阵切换和专业的大屏控制器等设备，轻松实现图像缩放、叠加、拼接、分割、漫游、融合、透明度调节、色差校正、几何校正和亮度校正等丰富功能；1）单屏显示每个单元显示一路图像。每个单元的输入信号可以任意切换42）整屏显示整个屏幕显示一个完整图像。显示的图像可以是复合视频、VGA、S－VIEDO、Ypbpr/YcbCr或DVI3)任夥指钕允?以一个屏为单元可任意4路标清/2路高清分割显示4）图像叠加可将一个或多个信号叠加于其他信号之上55）任意切割显示可对任意重要目标细节画面进行切割放大显示6）任意拼接显示任意几个单元显示一路信号7）图像半透明混合处理可将任意一个信号叠加到其他信号（地图上，图像透明度可调，既能看到实时的图像，又不能覆盖其他信号。8）图像漫游显示可将任意一个信号在整个幕墙上随意移动69）图像拉伸可将一个信号在整个幕墙上随意缩放10）背景图像显示/OSD显示在不占用视频输入的情况下，可通过网络在任意大小显示任意多幅静止图像，可以是LOGO信息或者地图；可在任意单元任意位置显示矢量字库文本信息OSD，文字透明度可调。PE90FH高清数字矩为嵌入式设备自建CPU核心采用FPGA技术，稳定性高，可维护性好。模块化设计，灵活实用的系统配置各单板的接口设计标准，与其它设备连接方便。通过兼容背板设计、硬件模块化设计等技术，确保硬件上的可扩展性、可维护性及单板即插即用。通过软件的模块化设计及接口协议的标准化设计，使得软件的维护与升级很方便，易于与未来业务相适配。7模拟和
