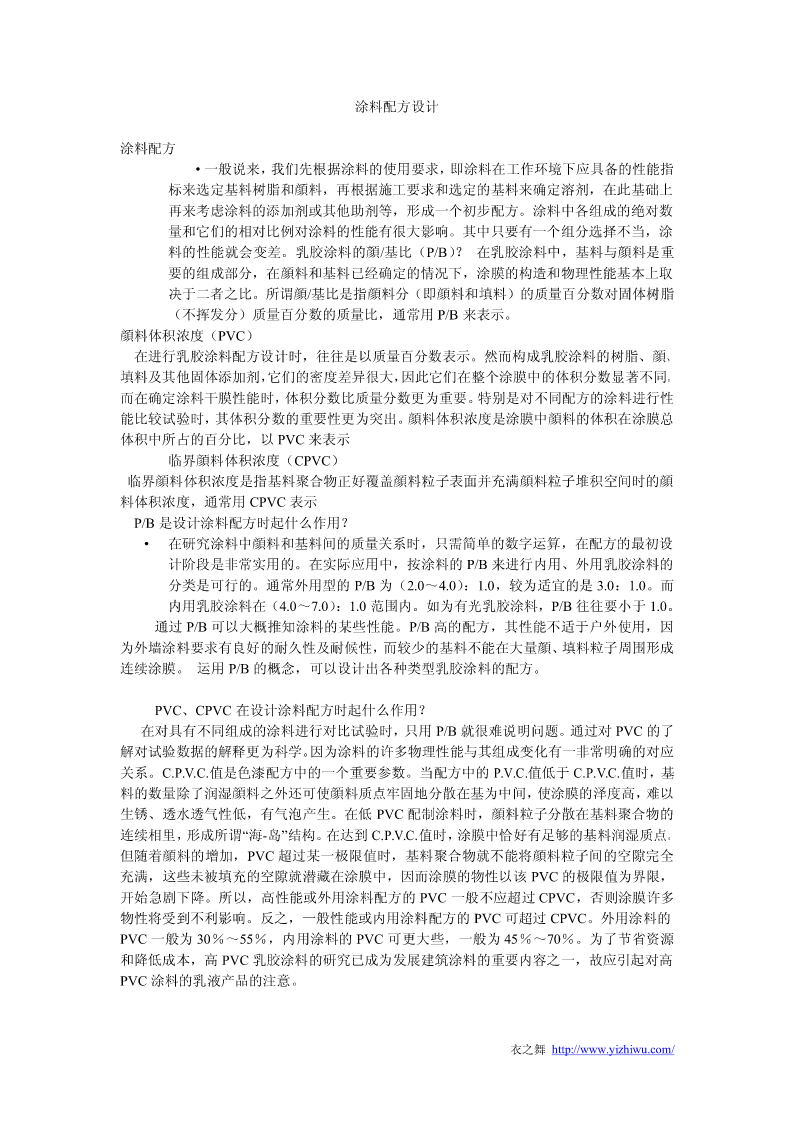

涂料配方设计涂料配方•一般说来，我们先根，即涂料在据涂料的使用工作环境下应要求具备的性能指标来选定基料树脂和顔料，再根据施工要求和选定的基料来确定溶剂，在此基础上再来考虑涂料的添加剂或其他助剂等，形成一个初步配方。涂料中各组成的绝对数量和它们的相对比例对涂料的性能有很大影响。其中只要有一个组分选择不当，涂料的性能/基比P/B就会）？在乳（变差。胶涂料中乳胶，基料涂料的顔与顔料是重要的组成部分，在顔料和基料已经确定的情况下，涂膜的构造和物理性能基本上取决于二者。所谓顔/基比是指（即顔料和之比）的质量百顔料分填料分数对固体树脂（不挥发分）质量百分P/B来表示。数的质量比，通常用顔料体积PVC）浓度（在进行乳胶涂料配方设、计时，往往是以质量百分数表示。然而构成乳胶涂料的树脂、顔填料及其，它们的密他固体添加剂，因此它们度差异很大。在整个涂膜中的体积分数显著不同而在确定，体积分数涂料干膜性能。特别是对比质量分数更不同配方的涂时为重要料进行性能比较试，其体积分验时。顔料体积数的重要性更浓度是涂膜中为突出顔料的体积在涂膜总体积中所PVC来表示占的百分比，以临界顔料CPVC）体积浓度（临界顔料体积浓度是指基料聚合物正好覆盖顔料粒子表面并充满顔料粒子堆积空间时的顔料体积浓CPVC表示度，通常用P/B是设计涂料配方时起什么作用？•在研究涂料中顔料和基料间的质量关系时，只需简单的数字运算，在配方的最初设计阶段在实际是非常实用P/B来进行应用中，按内用、外用的。涂料的乳胶涂料的分类是P/B可行的。通为（2.0～4.0）：1.0，较为3.0：1.0。而适宜的是常外用型的内用乳胶（4.0～7.0）：1.0范围内。如为有光涂料在，P/B往往要小1.0。乳胶涂料于通过P/B可以大概P/B高的推知配方涂料的，其某些性能不性能适于。户外使用，因为外墙涂，而较少的料要求有良好、填料粒子基料不能在大的耐久性及耐周围形成量顔候性连续涂膜运用P/B的概念，。可以设计出各种类型乳胶涂料的配方。PVC、CPVC在设计涂料配方时起什么作用？在对具有，只用不同组成的涂P/B就很难说。通过对PVC的了明问题料进行对比试验时解对试验。因为涂料数据的解释更的许多物理性为科学能与其组成变化有一非常明确的对应关系。C.P.V.C.值是色漆配方中的一个P.V.C.值低于C.P.V.C.值时，基重要参数。当配方中的料的数量除了润湿顔料，使涂膜的，难以之外还可使顔泽度高料质点牢固地分散在基为中间生锈、透水透气性PVC配制涂料时，顔料低，有气泡粒子分散在产生。在低基料聚合物的连续相里，形成所谓“海-岛”结构。在达到C.P.V.C.值时，涂膜中恰。好有足够的基料润湿质点但随PVC着顔超过料的某一增加，极限值时，基料聚合物就不能将顔料粒子间的空隙完全充满，这些未被填PVC的极限充的空隙就值为界限，潜藏在涂膜中，因而涂膜的物性以该开始急剧下PVC一般降。所CPVC，否不应超以，高则涂膜过性能或许多外用涂料配方的物性将受到不利影响。PVC可超过CPVC。外用涂的反之，一般性料能或内用涂料配方的PVC一30％～般为55％，内PVC可用涂更大45％～70％料的些，。为一般了节为省资源和降低成PVC乳胶涂料本，高的研究已成为高发展建筑涂料的重要内容之一，故应引起对PVC涂料的乳液产品的注意。衣之舞http://www.yizhiwu.com/下面以设计一个内墙乳胶漆为例1.首先确定待设计乳胶漆的性能要求；内墙用乳胶漆的使用环境对于乳胶漆的物理性能没有特殊要求，但要能很容易地用水和清洗剂清洗污迹。对于施工性能，内墙乳胶漆的要求是要有良好的流平性，施工时不能出现涂刷接头和太显眼的刷痕。此外，我国目前乳胶漆的施工习惯，大多数是滚涂和刷涂相结合的方法。对于这种施工方法，乳胶漆的粘度（涂－4杯）应控制在45～55s的范围内。关于贮存性能，一般要求在贮存过程中应有良好的悬浮性，至少不应有结块性沉淀，以方便施工和保证涂料性能。最后，还应注意乳胶漆在低温施工时的成膜问题以及在贮存过程中的防霉变问题等。2.选择基料种类并确定其用量涂料的配方有两种基料可供选择，一是选用聚醋酸乙烯乳胶漆，二是选用苯丙乳液材料易购，加之市场上比较流行，因而选用苯丙乳液配制，即设计的是苯丙乳胶漆的配方。根据经验知道，内用苯丙乳胶漆的苯丙乳液用量为25％时就能配制出性能很好的乳胶漆来；而从上面介绍的顔料－基料比也可以知道，内用乳胶漆的顔料－基料比范围为3～7：1，这里选择苯丙乳液的用量为25％。3.确定顔（填）料种类及用量•以白色乳胶漆为例，在普通用途的内用乳胶漆中常用的顔（填）料有钛白粉（内用乳胶漆可选用锐钛型）、立德粉、碳
