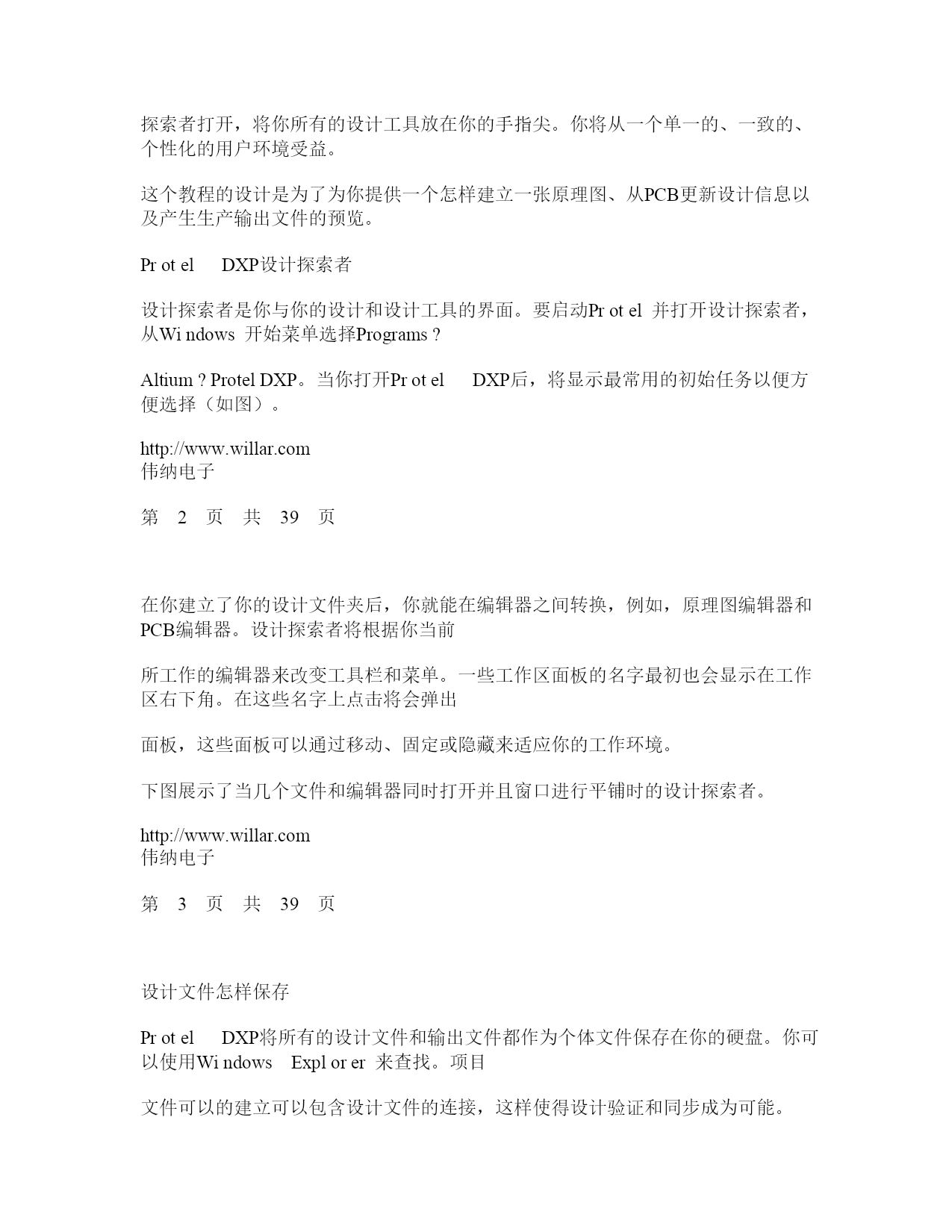

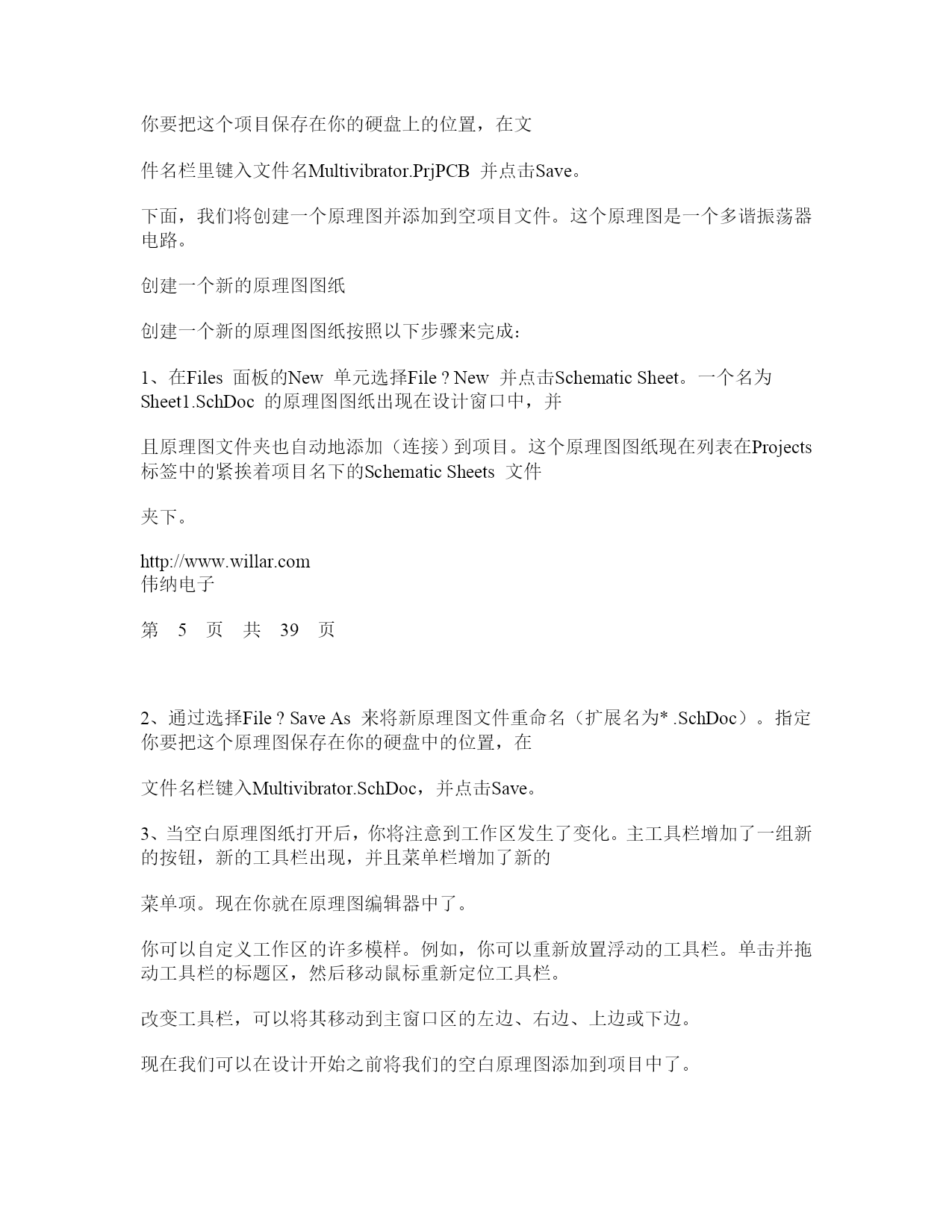

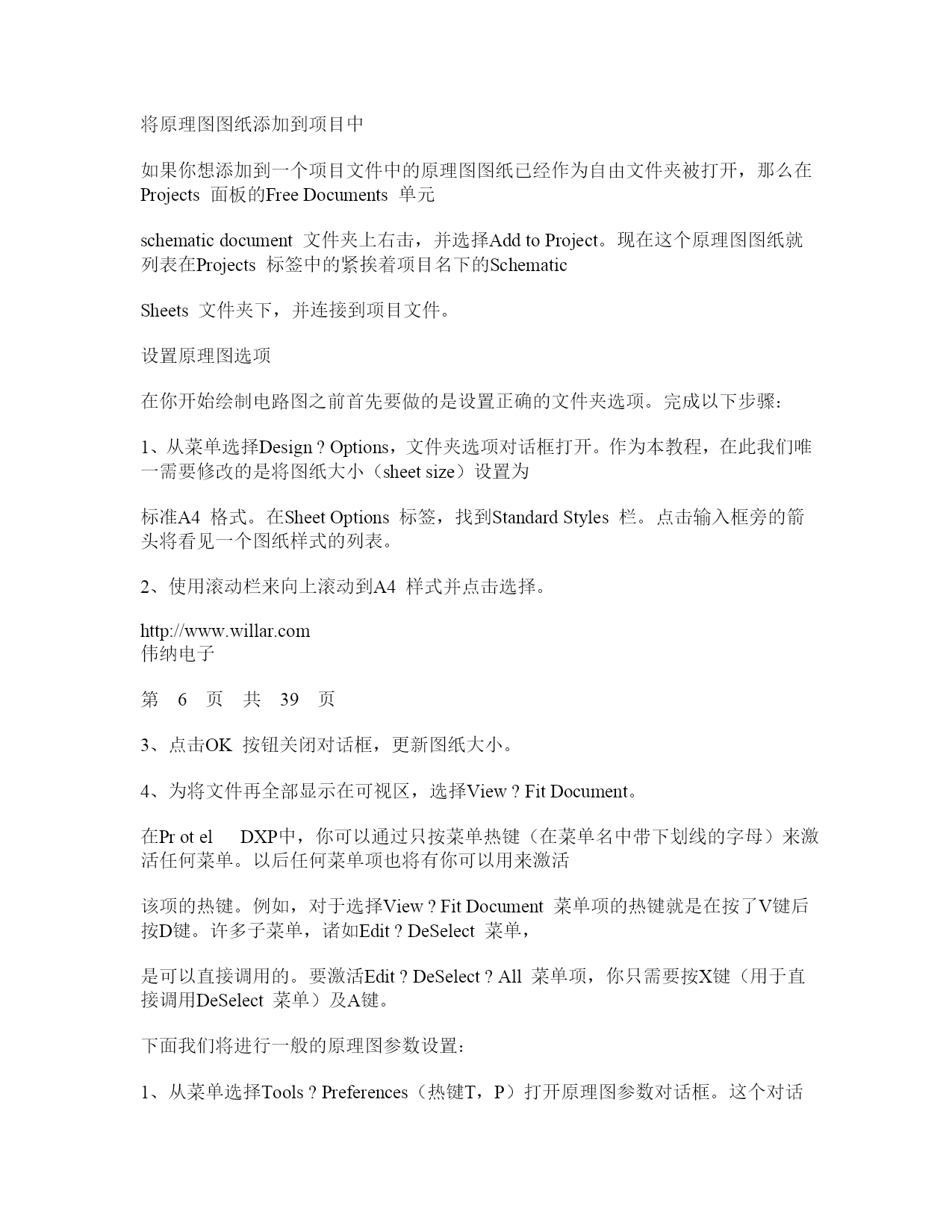

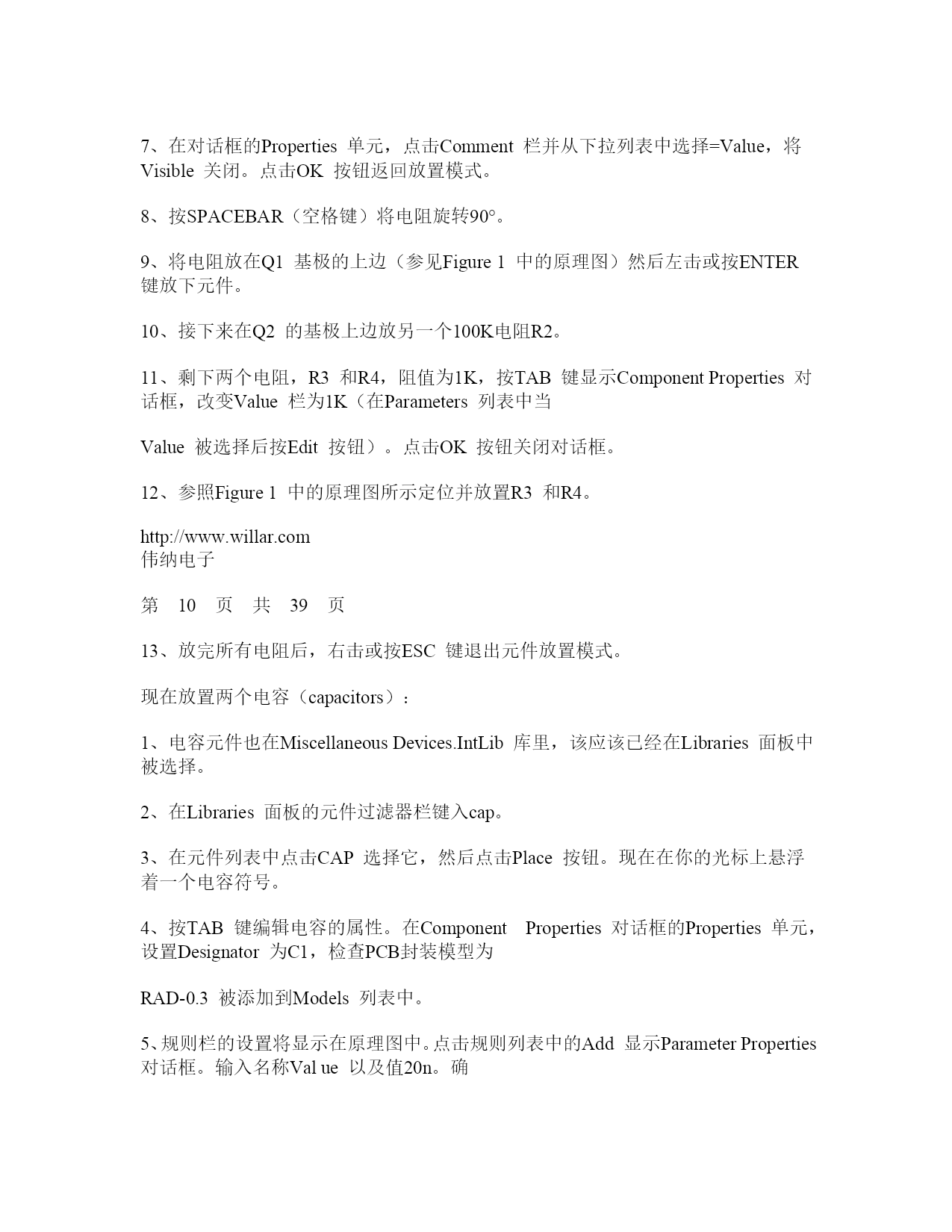

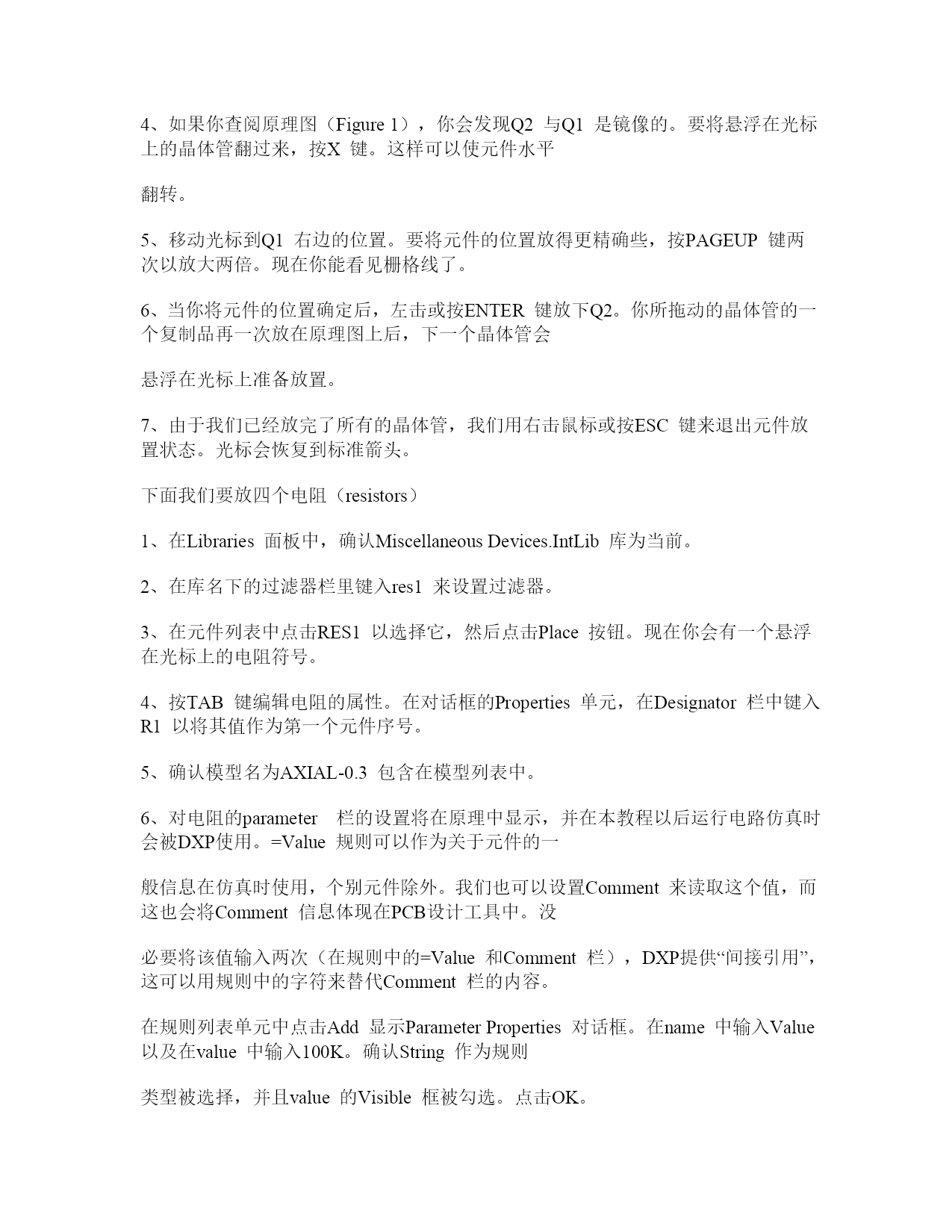

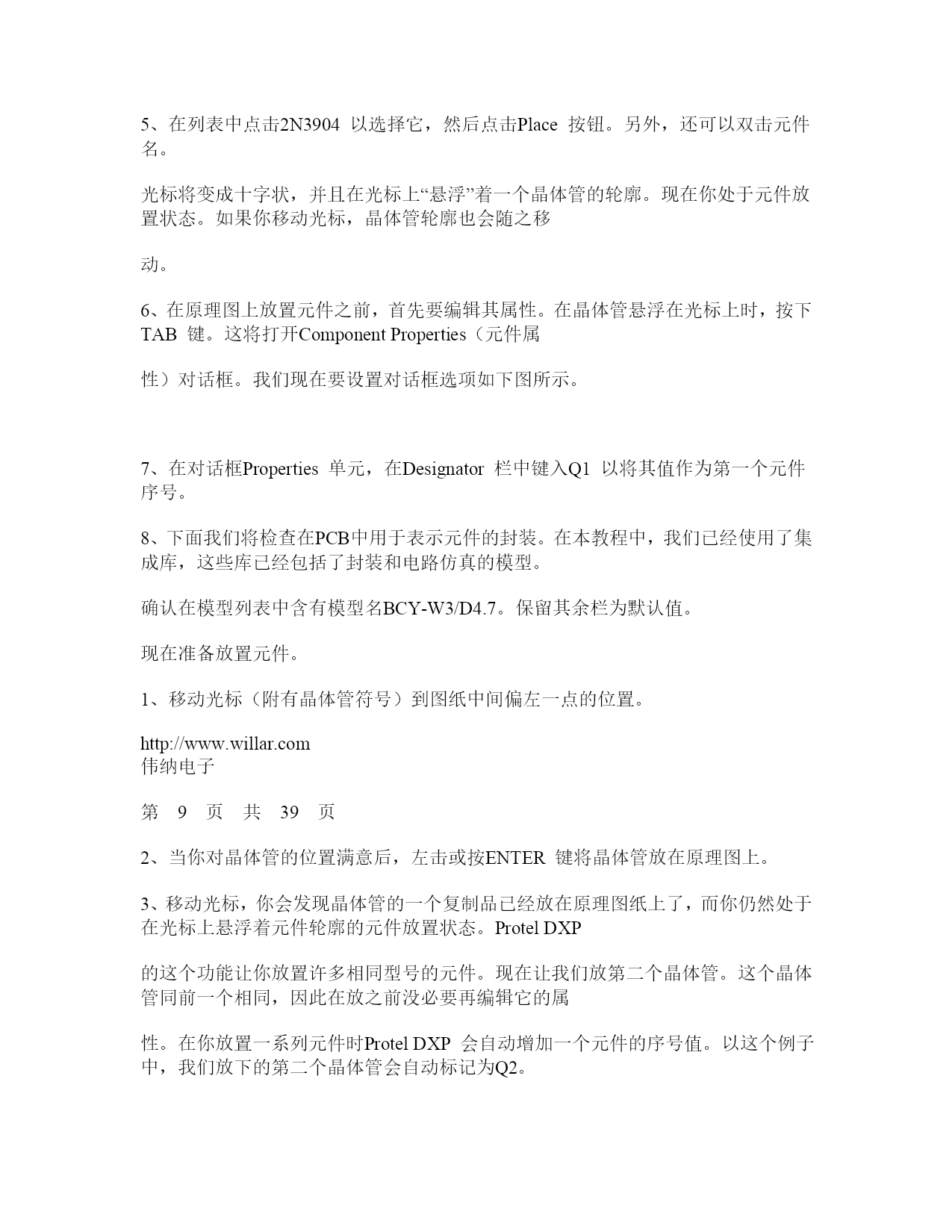

http://www.willar.com伟纳电子ProtelDXP目录欢迎使用ProtelDXP在原理图中放置元件创建一个新的PCB文件手式布线ProtelDXP设计探索者连接电路将新的PCB添加到项目自动布线设计文件夹是怎样保存的网络与网络标签转换设计验证你的板设计创建一个新项目设置项目选项更新PCB设置项目输出创建一个新的原理图图纸检查原理图的电气参数设计PCB打印到Windows打印设备将原理图图纸添加到项目设置错误报告设置PCB工作区生产输出文件设置原理图选项设置连接模式定义板层和其它非电层仿真设计绘制原理图设置比较器设置新的设计规则设置仿真定位元件和加载元件库编辑项目在PCB上放置元件运行瞬态特性分析欢迎使用ProtelDXP欢迎来到ProtelDXP世界--ProtelDXP是一款WindowsNT/XP的全32位电子设计系统。ProtelDXP提供一套完全集成的设计，这些工具让你很容易地将你的设计从概念形成最终的板设计。所有的ProtelDXP工具需要在一个单一应用环境--设计探索者（theDesignExplorer）中运行。启动ProtelDXP，设计探索者打开，将你所有的设计工具放在你的手指尖。你将从一个单一的、一致的、个性化的用户环境受益。这个教程的设计是为了为你提供一个怎样建立一张原理图、从PCB更新设计信息以及产生生产输出文件的预览。ProtelDXP设计探索者设计探索者是你与你的设计和设计工具的界面。要启动Protel并打开设计探索者，从Windows开始菜单选择Programs?Altium?ProtelDXP。当你打开ProtelDXP后，将显示最常用的初始任务以便方便选择（如图）。http://www.willar.com伟纳电子在你建立了你的设计文件夹后，你就能在编辑器之间转换，例如，原理图编辑器和PCB编辑器。设计探索者将根据你当前所工作的编辑器来改变工具栏和菜单。一些工作区面板的名字最初也会显示在工作区右下角。在这些名字上点击将会弹出面板，这些面板可以通过移动、固定或隐藏来适应你的工作环境。下图展示了当几个文件和编辑器同时打开并且窗口进行平铺时的设计探索者。http://www.willar.com伟纳电子设计文件怎样保存ProtelDXP将所有的设计文件和输出文件都作为个体文件保存在你的硬盘。你可以使用WindowsExplorer来查找。项目文件可以的建立可以包含设计文件的连接，这样使得设计验证和同步成为可能。创建一个新项目在ProtelDXP中，一个项目包括所有文件夹的连接和与设计有关的设置。一个项目文件，例如xxx.PrjPCB，是一个ASCII文本文件，用于列出在项目里有哪些文件以及有关输出的配置，例如打印和CAM。那些与项目没有关联的文件称作“自由文件（freedocuments）”。与原理图纸和目标输出的连接，例如PCB、FPGA、VHDL或库封装，将添加到项目中。一旦项目被编辑，设计验证、同步和对比就会产生。例如，当项目被编辑后，项目中的原始原理图或PCB的任何改变都会被更新。建立一个新项目的步骤对各种类型的项目都是相同的。我们将以PCB项目为例。首先我们要创建一个项目文件，然后创建一个空的原理图图纸以添加到新的空项目中。在这个教程的最后我们将创建一个空白PCB并将它同样添加到项目中。为开始教程，创建一个新的PCB项目：1、在设计窗口的PickaTask区中点击CreateanewBoardLevelDesignProject。http://www.willar.com伟纳电子另外，你以可以在Files面板中的New区点击BlankProject(PCB)。如果这个面板未显示，选择File?New，或点击设计管理面板底部的Files标签。2、Projects面板出现。新的项目文件，PCBProject1.PrjPCB，与“nodocumentsadded”文件夹一起列出。3、通过选择File?SaveProjectAs来将新项目重命名（扩展名为*.PrjPCB）。指定你要把这个项目保存在你的硬盘上的位置，在文件名栏里键入文件名Multivibrator.PrjPCB并点击Save。下面，我们将创建一个原理图并添加到空项目文件。这个原理图是一个多谐振荡器电路。创建一个新的原理图图纸创建一个新的原理图图纸按照以下步骤来完成：1、在Files面板的New单元选择File?New并点击SchematicSheet。一个名为Sheet1.SchDoc的原理图图
