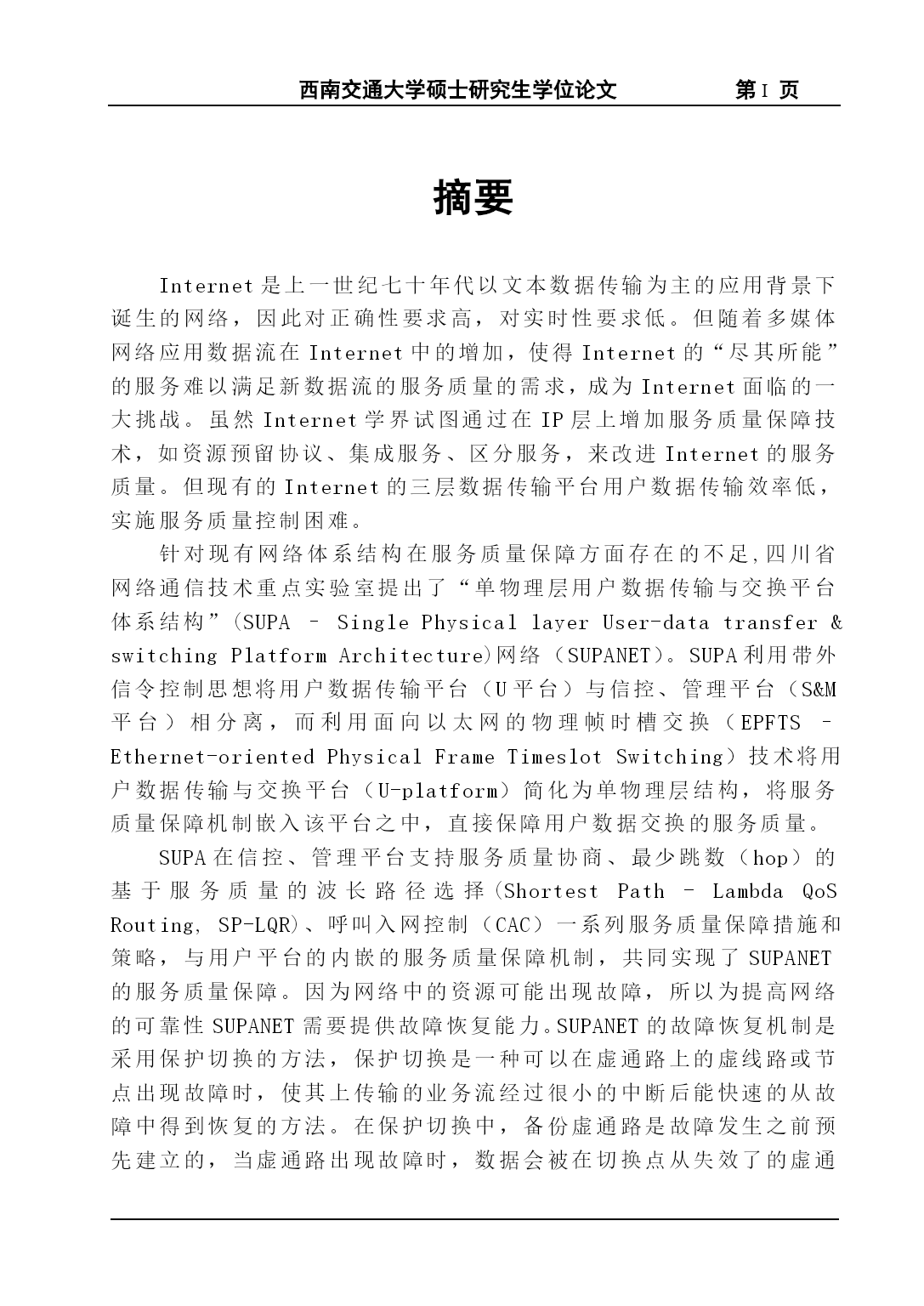

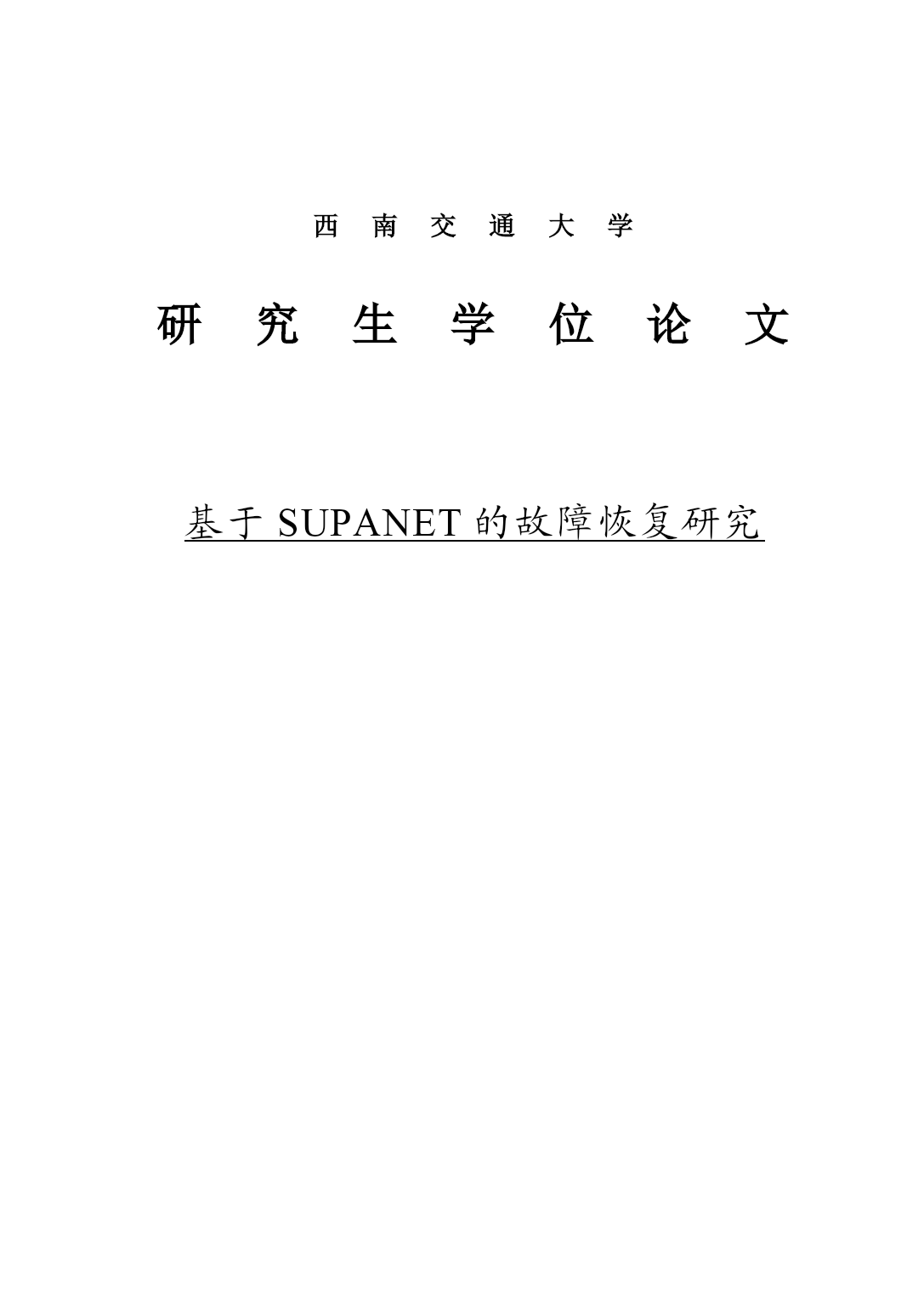

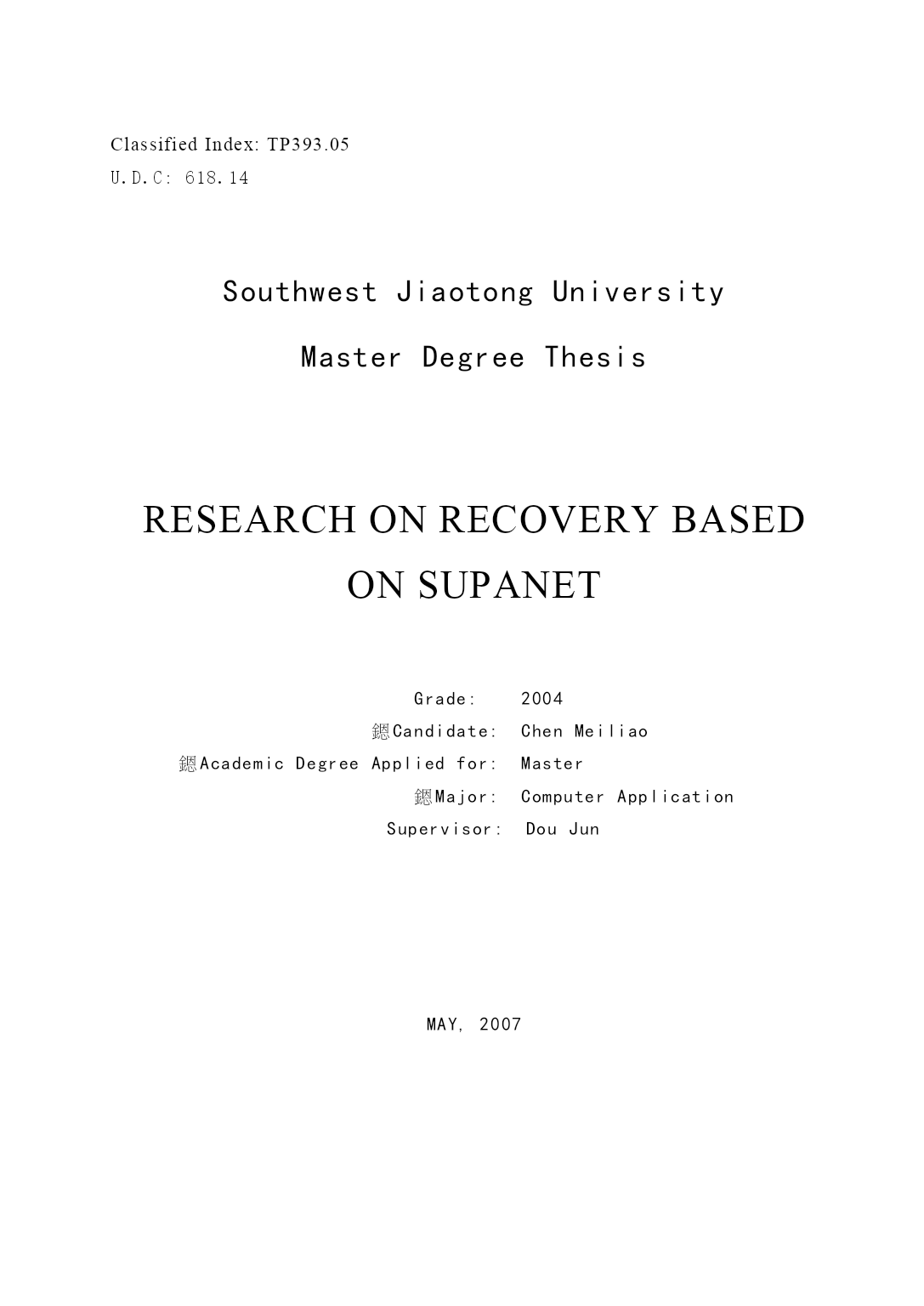

西南交通大学研究生学位论文基于SUPANET的故障恢复研究ClassifiedIndex:TP393.05U.D.C:618.14SouthwestJiaotongUniversityMasterDegreeThesisRESEARCHONRECOVERYbasedonsupanetGrade:2004Candidate:ChenMeiliaoAcademicDegreeAppliedfor:MasterMajor:ComputerApplicationSupervisor:DouJunMAY,2007西南交通大学硕士研究生学位论文第页摘要Internet是上一世纪七十年代以文本数据传输为主的应用背景下诞生的网络，因此对正确性要求高，对实时性要求低。但随着多媒体网络应用数据流在Internet中的增加，使得Internet的“尽其所能”的服务难以满足新数据流的服务质量的需求，成为Internet面临的一大挑战。虽然Internet学界试图通过在IP层上增加服务质量保障技术，如资源预留协议、集成服务、区分服务，来改进Internet的服务质量。但现有的Internet的三层数据传输平台用户数据传输效率低，实施服务质量控制困难。针对现有网络体系结构在服务质量保障方面存在的不足,四川省网络通信技术重点实验室提出了“单物理层用户数据传输与交换平台体系结构”(SUPA–SinglePhysicallayerUser-datatransfer&switchingPlatformArchitecture)网络（SUPANET）。SUPA利用带外信令控制思想将用户数据传输平台（U平台）与信控、管理平台（S&M平台）相分离，而利用面向以太网的物理帧时槽交换（EPFTS–Ethernet-orientedPhysicalFrameTimeslotSwitching）技术将用户数据传输与交换平台（U-platform）简化为单物理层结构，将服务质量保障机制嵌入该平台之中，直接保障用户数据交换的服务质量。SUPA在信控、管理平台支持服务质量协商、最少跳数（hop）的基于服务质量的波长路径选择(ShortestPath-LambdaQoSRouting,SP-LQR)、呼叫入网控制（CAC）一系列服务质量保障措施和策略，与用户平台的内嵌的服务质量保障机制，共同实现了SUPANET的服务质量保障。因为网络中的资源可能出现故障，所以为提高网络的可靠性SUPANET需要提供故障恢复能力。SUPANET的故障恢复机制是采用保护切换的方法，保护切换是一种可以在虚通路上的虚线路或节点出现故障时，使其上传输的业务流经过很小的中断后能快速的从故障中得到恢复的方法。在保护切换中，备份虚通路是故障发生之前预先建立的，当虚通路出现故障时，数据会被在切换点从失效了的虚通路切换到备份的虚通路上。SUPANET中基本的保护切换有四个步骤。首先，备份的虚通路必须在故障发生前事先建立。第二，SUPANET需要对故障进行检测。第三，检测到故障的节点必须向切换节点通知故障信息。第四，切换节点将业务流转发到备份虚通路上而不是原本的虚通路。在进行理论研究的同时，本文利用OPNET网络仿真软件对受保护的虚通路中的业务流进行了保护切换的仿真实验。建立了一个简化的SUPA网络模型，对切换处理过程中的数据丢失进行了仿真统计，仿真结果基本符合保护切换的特征，验证了保护方法的可行性。关键词：SUPA；服务质量；故障恢复；保护切换；虚通路；OPNETAbstractInternetwasdevelopedfortext-orientednetworkapplicationsinthe1970s,anditrequestscorrectnessofcontestwithoutreal-timerequirement.ButwithincreaseofmultimediaapplicationtrafficinInternet,the“besteffort”serviceprovidedbyInternetdoesnotabletosatisfyusers’differentQoSrequirementsandbecomeoneofchallengestoInternet.AlthoughtheInternetcommunitattemptstoimprovethetechnologyintheIPleveltoimprovethequalityofservice,theyareRSVP、IntegratedService、Differentiate
