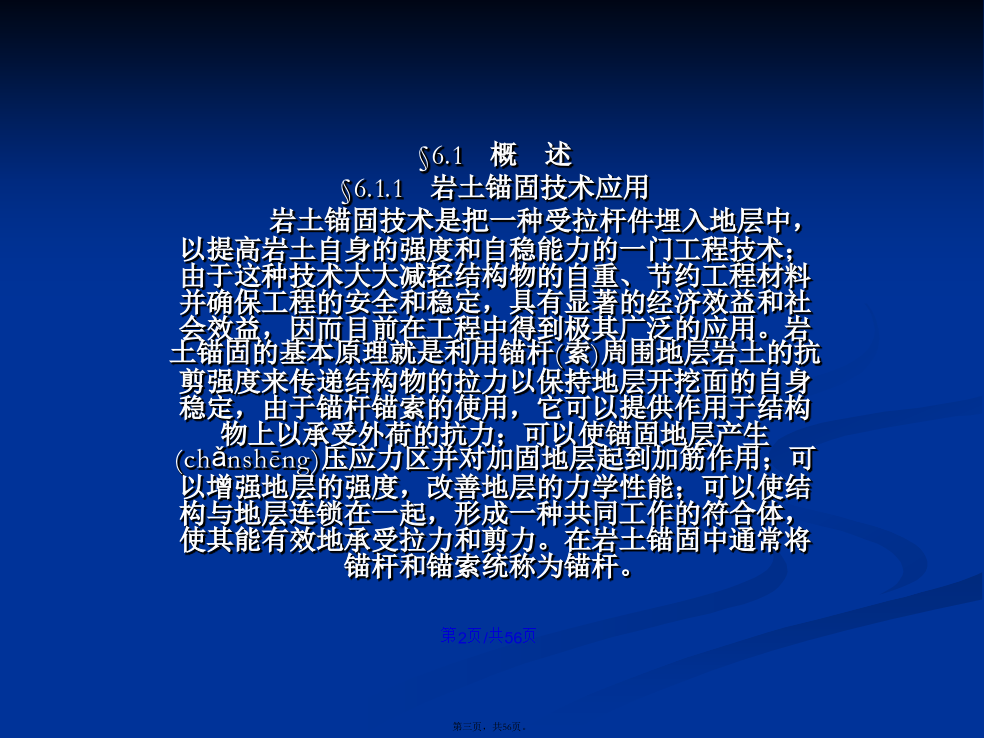

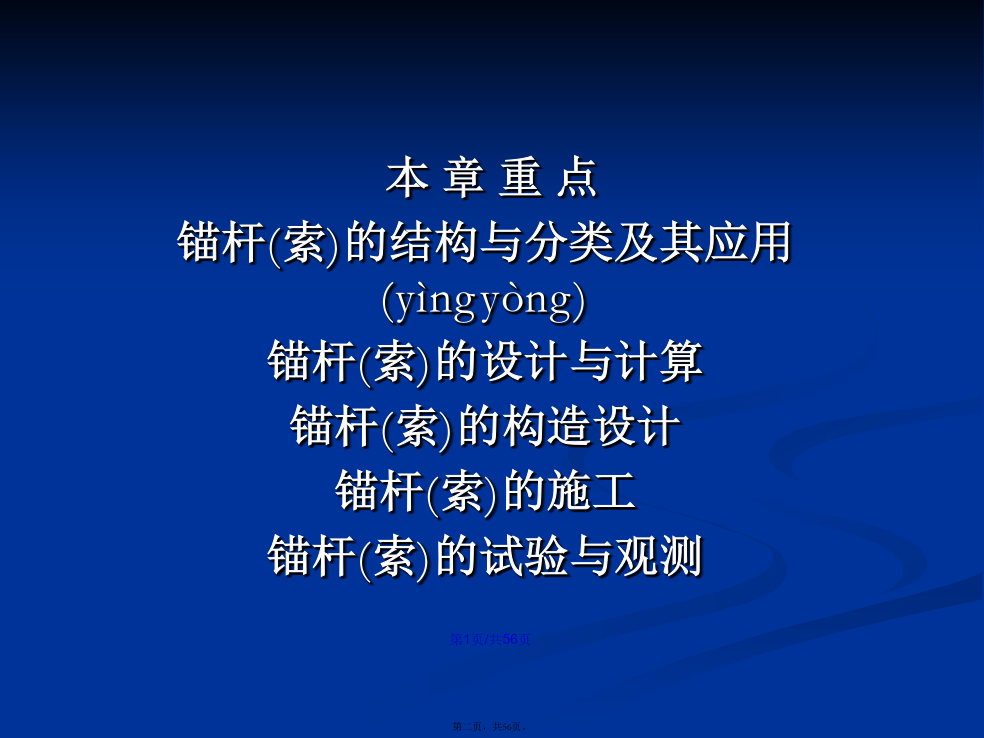

会计学本章重点锚杆(索)的结构与分类及其应用(yìngyòng)锚杆(索)的设计与计算锚杆(索)的构造设计锚杆(索)的施工锚杆(索)的试验与观测§6.1概述§6.1.1岩土锚固技术应用岩土锚固技术是把一种受拉杆件埋入地层中，以提高岩土自身的强度和自稳能力的一门工程技术；由于这种技术大大减轻结构物的自重、节约工程材料并确保工程的安全和稳定，具有显著的经济效益和社会效益，因而目前在工程中得到极其广泛的应用。岩土锚固的基本原理就是利用锚杆(索)周围地层岩土的抗剪强度来传递结构物的拉力以保持地层开挖面的自身稳定，由于锚杆锚索的使用，它可以提供作用于结构物上以承受外荷的抗力；可以使锚固地层产生(chǎnshēng)压应力区并对加固地层起到加筋作用；可以增强地层的强度，改善地层的力学性能；可以使结构与地层连锁在一起，形成一种共同工作的符合体，使其能有效地承受拉力和剪力。在岩土锚固中通常将锚杆和锚索统称为锚杆。§6.1.2锚杆(索)的结构与分类锚杆是一种将拉力传至稳定岩层或土层的结构体系，主要由锚头、自由段和锚固段组成，如图6.1所示。(1)锚头：锚杆外端用于锚固或锁定(suǒdìnɡ)锚杆拉力的部件，由垫墩、垫板、锚具、保护帽和外端锚筋组成。(2)锚固段：锚杆远端将拉力传递给稳定地层的部分锚固深度和长度应按照实际情况计算获取，要求能够承受最大设计拉力。1-台座；2-锚具；3-承压板；4-支挡结构；5-钻孔；6-自由隔离层；7-钢筋；8-注浆体；Lf-自由段长度；La-锚固段长度(3)自由段：将锚头拉力传至锚固段的中间区段，由锚拉筋、防腐构造和注浆体组成。(4)锚杆配件：为了保证锚杆受力合理、施工方便而设置的部件(bùjiàn)，如定位支架、导向帽、架线环、束线环、注浆塞等(图6。2)。1-台坐；2-锚具；3-承压板；4-支档结构；5-自由隔离层；6-钻孔；7-对中支架；8-隔离架；9-钢绞线；l0-架线环；ll-注桨体；12-导向帽；Lr-自由段；La-锚固段按是否预先施加应力分为预应力锚杆(索)和非预应力锚杆(索)：非预应力锚杆是指锚杆锚固后不施加外力，锚杆处于被动受载状态；预应力锚杆是指锚杆锚固后施加一定的外力，使锚杆处于主动(zhǔdòng)受载状态。按锚固形态分为圆柱形锚杆、端部扩大型锚杆(索)和连续球型锚杆(索)。除此之外，按锚固机理还可分为有粘结锚杆、摩擦型锚杆、端头锚固型锚杆和混合型锚杆。目前在边坡加固工程中广泛采用锚钉也是一种较短的粘结型锚杆，它是通过在边坡中埋入段而密的粘结型锚杆使锚杆与坡体形成复合体系，增强边坡的稳定性；这种锚杆一般适用于土质地层和松散的岩石地层。§6.1.3锚杆(索)在边坡处治中的应用采用锚杆(索)加固边坡，能够提供足够的抗滑力，并能提高潜在滑移面上的抗剪强度，有效地阻止坡体位移，这是一般支挡结构所不具备(jùbèi)的力学作用。另外锚杆在边坡加固中通常与其他支挡结构联合使用，例如：(1)锚杆与钢筋混凝土桩联合使用，构成钢筋混凝土排桩式锚杆挡墙。排桩可以是钻孔桩、挖孔桩或劲性混凝土桩，锚杆可以是预应力或非预应力锚杆。如图6.7所示(2)锚杆与钢筋混凝土格架联合使用形成钢筋混凝土格架式锚杆挡墙，锚杆锚点设在格架结点上，锚杆可以是预应力锚杆(索)或非预应力锚杆(索)。如图6.8所示。(3)锚杆与钢筋混凝土板肋联合使用形成钢筋混凝土板肋式锚杆挡墙，这种结构主要用于直立开挖的Ⅲ、Ⅳ类岩石边坡或土质边坡支护，一般采用自上而下的逆作法施工。如图6.9所示。(4)锚杆与钢筋混凝土板肋、锚定(máodìnɡ)板联合使用形成锚定(máodìnɡ)板挡墙。这种结构主要用于填方形成的直立土质边坡，如图6.10所示。(5)锚杆与钢筋混凝土面板联合使用形成(xíngchéng)锚板支护结构，适用于岩石边坡。锚杆在边坡支护中主要承担岩石压力，限制边坡侧向位移，而面板则用于限制岩石单块塌落并保护岩体表面防止风化。锚板可根据岩石类别采用现浇板或挂网喷射混凝土层。(6)锚钉加固边坡，在边坡中埋入段而密的抗拉构件与坡体形成(xíngchéng)复合体系，增强边坡的稳定性。这种方法主要用于土质边坡和松散的岩石边坡，加固高度较小，多用于临时边坡加固§6.2锚杆(索)的设计与计算§6.2.1锚杆(索)设计的基本原则在计划使用锚杆的边坡工程中，应充分研究锚固工程的安全性、经济性和施工的可行性。设计前认真调查边坡工程的地质条件，并进行工程地质勘察及有关的岩土物理力学性能实验，以提供锚固工程范围类的岩土性状、抗剪强度、地下水、地震等资料。对于土质边坡还应提供土体的物理性质和物理状态指标。设计锚杆的使用寿命应不小于公路或被服务建筑
