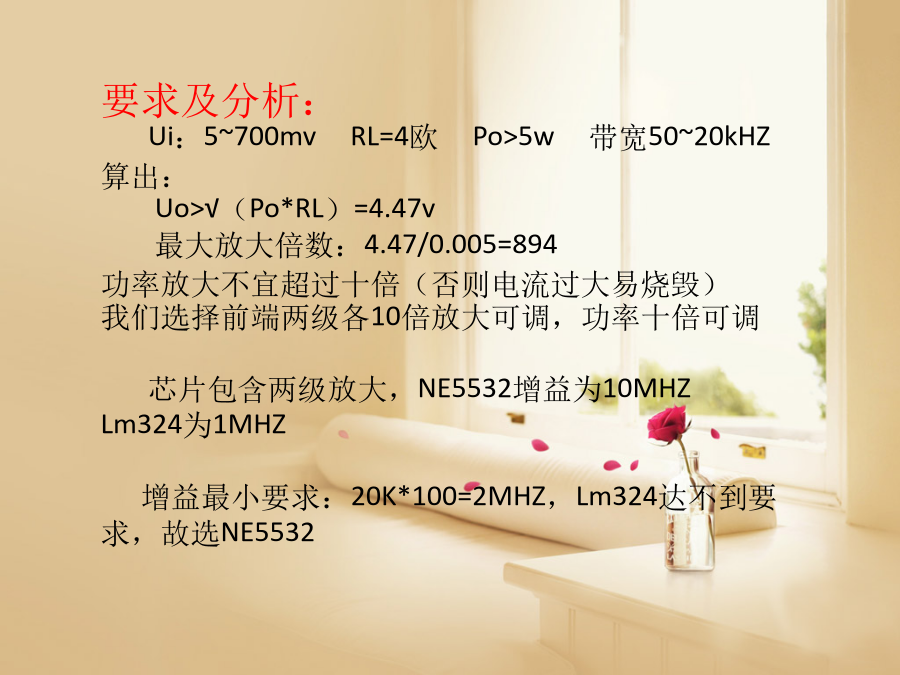

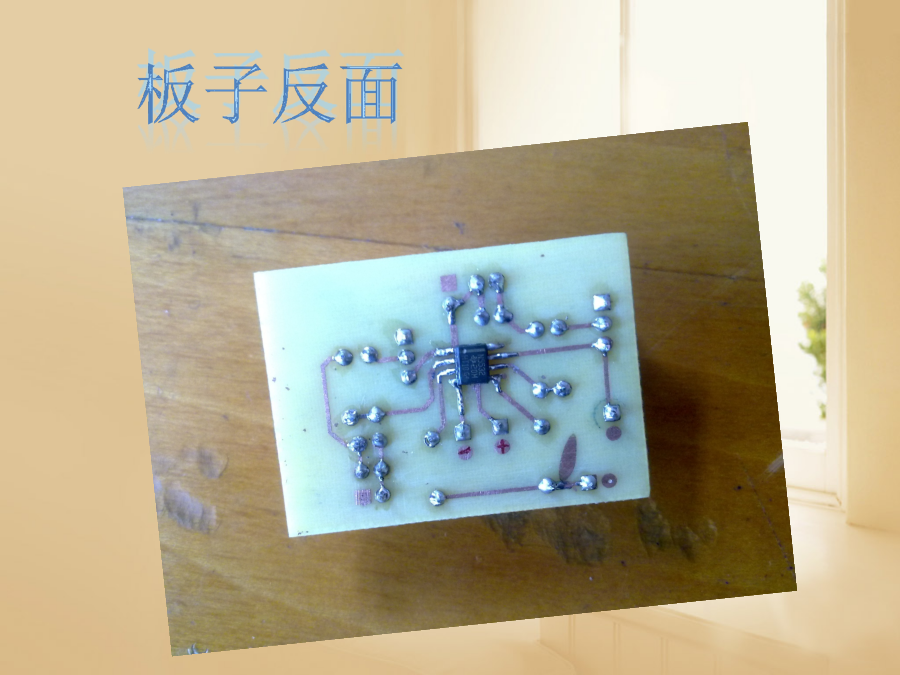

前端放大制作及总结要求及分析：Ui：5~700mvRL=4欧Po>5w带宽50~20kHZ算出：Uo>√（Po*RL）=4.47v最大放大倍数：4.47/0.005=894功率放大不宜超过十倍（否则电流过大易烧毁）我们选择前端两级各10倍放大可调，功率十倍可调芯片包含两级放大，NE5532增益为10MHZLm324为1MHZ增益最小要求：20K*100=2MHZ，Lm324达不到要求，故选NE5532仿真文件截图说明：本前端放大设计为二级可调，输入端并联电阻一个让高频通过，一个让低频通过。不足之处：反馈电阻2K和5K本来是为了调节放大倍数时方便些，没考虑到实验要求。此时最小放大倍数为十倍，故447mv之后的信号可能会失真，没有达到要求。改进：将5K电阻换小一些仿真波形原理图截图PCB截图板子正面板子反面测试测试数据表格分析与总结：5、上电测试最好先让老师或已经做过的同学先操作一遍，避免自己的操作失误导致芯片烧毁6、心态，做完之后不要急着检验自己的成果，淡定真的很重要前车之鉴后事之师1、数据测量不够完整，没有测大于700mv和20KHZ之外的数据以及波形的失真情况2、烧毁了两片芯片，使我们的成绩落后了，细心总结之后，相信我们会越挫越勇，实力越来越强3、电源的使用，±Vcc和地的接法
