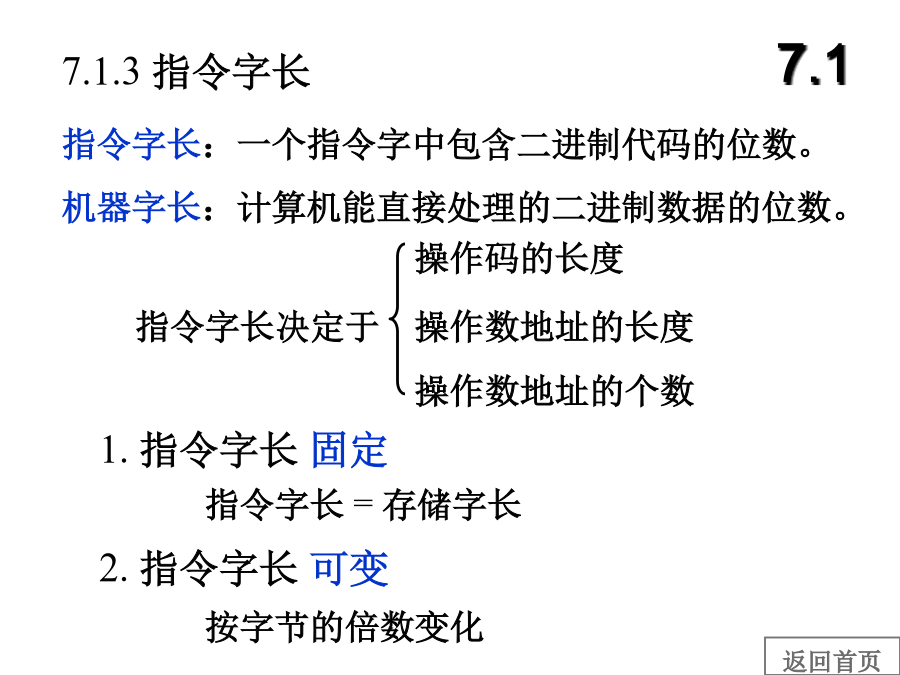

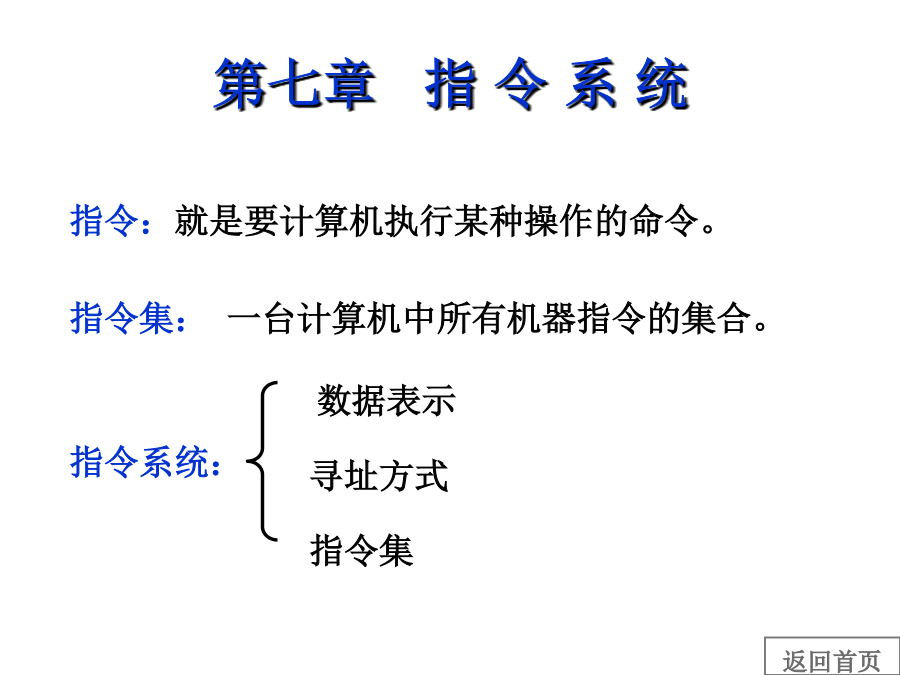

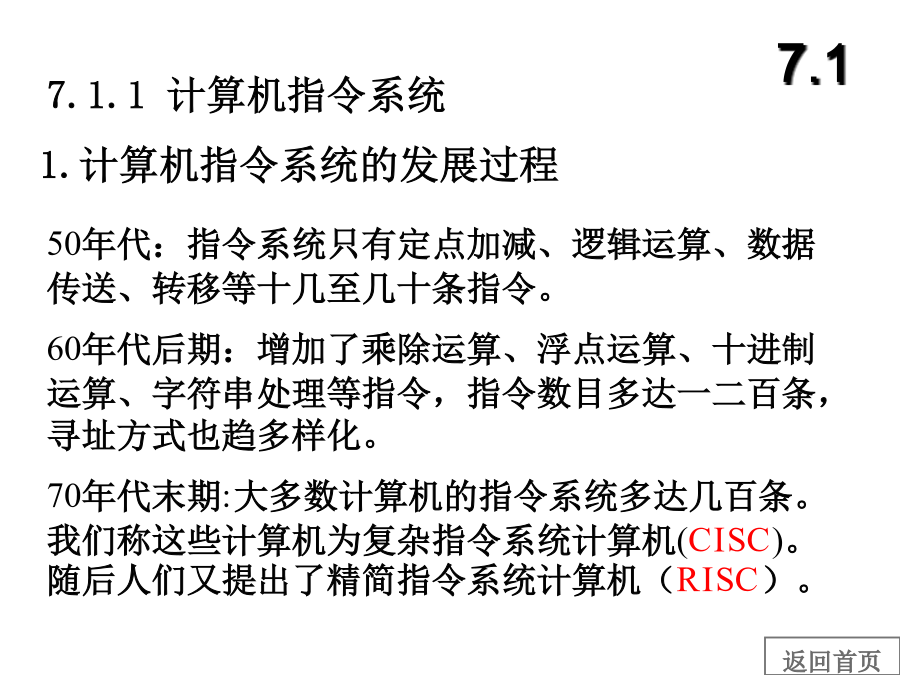

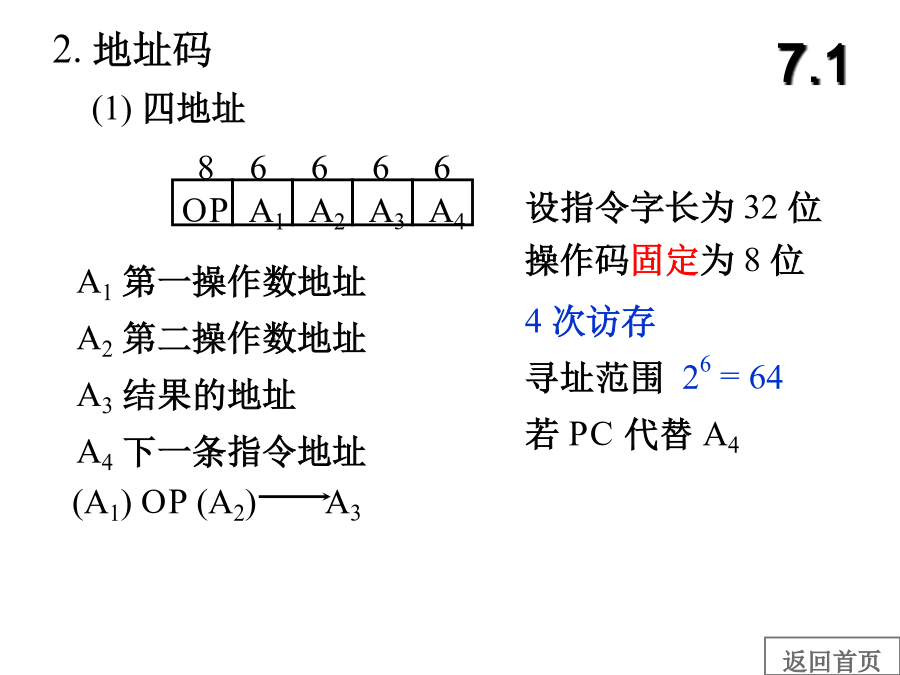

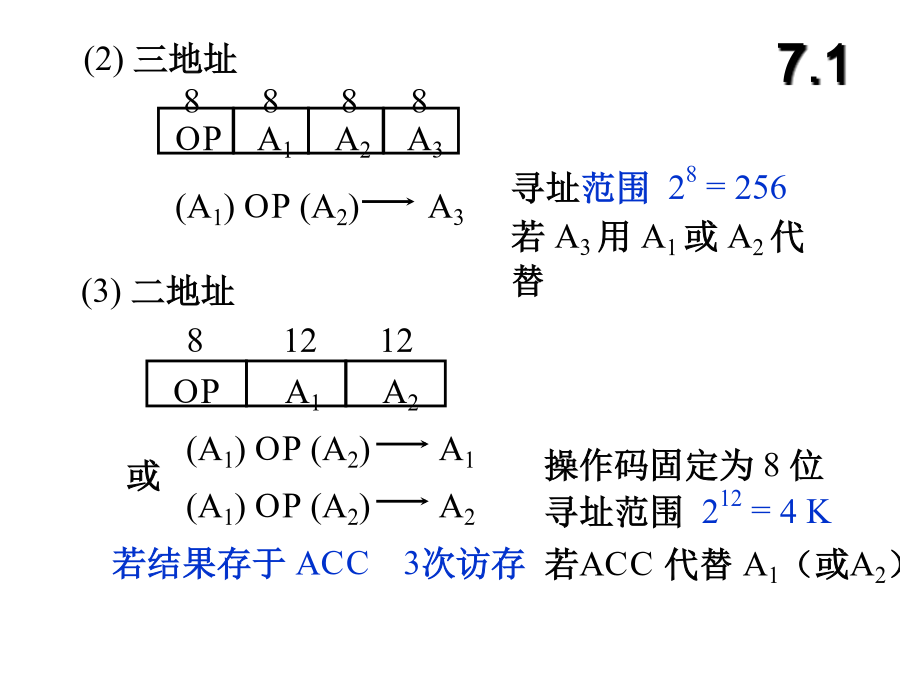

第七章指令系统第七章指令系统1.计算机指令系统的发展过程2.指令系统性能的要求完备性:功能丰富。有效性:速度快，容量小。规整性:包括指令系统的对称性、匀齐性、指令格式和数据格式的一致性。兼容性:(向上兼容)。7.1.2指令的一般格式2.地址码(2)三地址(4)一地址7.1.3指令字长3.扩展操作码技术(指令字长固定)（2）PDP/11系列机指令格式PDP/11系列机指令字长16位，其指令格式如下表所示。7.1.4小结7.2操作数类型和操作种类存储器中的数据存放（存储字长为32位）7.2.2操作类型3.移位操作(3)调用和返回(4)陷阱与陷阱指令7.3寻址方式7.3.1指令寻址7.3.2数据寻址2.直接寻址3.隐含寻址4.间接寻址5.寄存器寻址EA=(Ri)7.基址寻址(2)采用通用寄存器作基址寄存器8.变址寻址9.相对寻址10.堆栈寻址(2)堆栈寻址举例7.4指令格式举例二、指令格式举例2.PDP–113.IBM3604.Intel8086例1某机16位字长指令格式如下,试问：538A为形式地址，补码表示（包括一位符号位）。M为寻址模式。1、该指令格式能定义多少种不同的操作。2、立即寻址操作数的范围是多少？3、写出各种寻址方式计算有效地址EA的表达式。4、直接寻址（此时A视为无符号数）、间接寻址能寻址的主存地址空间为多少？（主存容量为64K）指令格式设计举例指令设计举例7.5RISC技术二、RISC的主要特征作业习题1.寄存器间接寻址方式中，操作数处在___2.基址寻址方式中，操作数的有效地址等于___3.在CPU中存放现行指令地址的寄存器是___4.某个寄存器中操作数的寻址方式称为______寻址5.在计算机硬件系统中，在指令的操作数字段中所表示的地址被称为______6.____寻址方式在指令的执行阶段不需要访问存储器7._______是以先进后出的方式工作的存储空间
