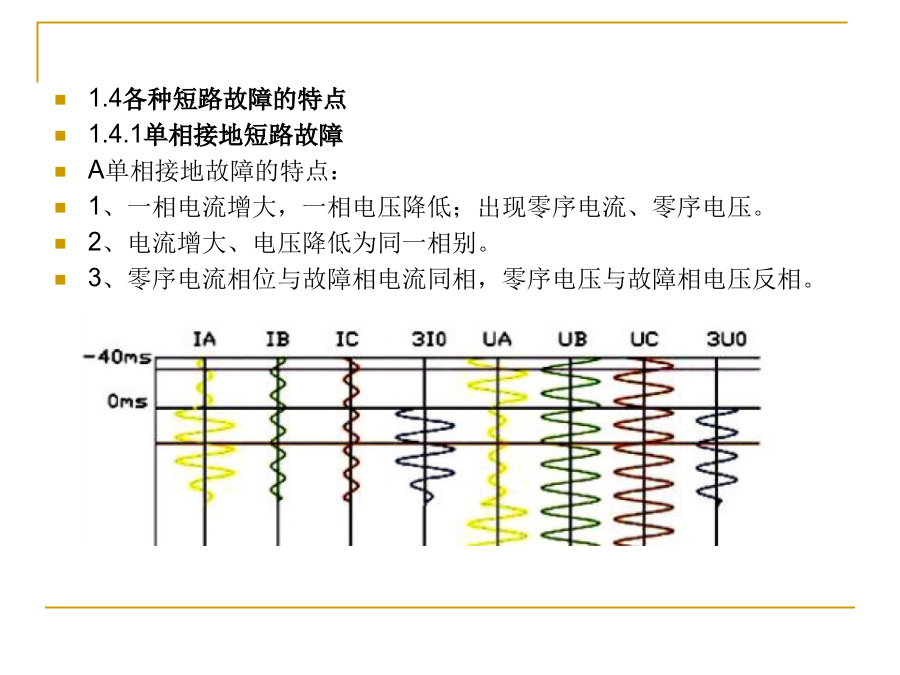

一、继电保护的基础知识1.3短路故障的危害：（1）故障点的电弧将故障设备烧坏；（2）短路电流的热效应和电动力效应使故障回路的设备受到损伤，使绝缘老化，降低设备的寿命；（3）系统电压损失增大使设备工作电压下降，离故障点越近，所受影响越大，用户的正常工作条件遭到破坏；（4）破坏电力系统运行的稳定性，严重时引起系统振荡甚至使整个电力系统瓦解，导致大面积停电。1.4各种短路故障的特点1.4.1单相接地短路故障A单相接地故障的特点：1、一相电流增大，一相电压降低；出现零序电流、零序电压。2、电流增大、电压降低为同一相别。3、零序电流相位与故障相电流同相，零序电压与故障相电压反相。1.4.2两相短路故障AB两相短路故障的特点：1、两相电流增大，两相电压降低；没有零序电流、零序电压。2、电流增大、电压降低为相同两个相别。3、两个故障相电流基本反相。1.4.3两相接地短路故障AB两相接地短路故障的特点：1、两相电流增大，两相电压降低；出现零序电流、零序电压。2、电流增大、电压降低为相同两个相别。1.4.4三相短路故障ABC三相短路故障特点：1、三相电流增大，三相电压降低；2、没有零序电流、零序电压。2.电力系统的异常运行状态2.1定义：电力系统的正常工作遭到破坏但还未形成故障，可继续运行一段时间的这种情况，称之为异常运行状态。2.2电力系统异常运行状态的形式也有很多，最常见的有：过负荷、中性点非直接接地系统的单相接地、发电机突然甩负荷引起的过电压、电力系统振荡等。2.3异常运行状态的危害（1）、电气设备过负荷指的是设备工作电流超过其额定电流的这种情况，又称过载。长时间的过负荷运行将引起设备过热，加速绝缘老化，轻者降低设备使用寿命，严重时绝缘击穿引发短路。（2）、当发电机突然甩负荷造成过电压时，将直接威胁电气绝缘安全。（3）、电力系统振荡时，电流、电压周期性摆动，则严重影响系统的正常运行。3继电保护装置的任务及作用3.1当电力系统电气设备出现异常运行状态时，自动、及时、有选择地发出信号，让值班人员进行处理，或切除继续运行会引起故障的设备。3.2在电力系统电气设备出现故障时，自动、快速且有选择性地借助断路器跳闸将故障设备从系统中切除，以避免故障设备的损坏，防止事故的进一步扩大，保证系统其余非故障部分能继续运行。3.3继电保护和安全自动装置的配置要满足电力网结构和厂站主接线的要求，并考虑电力网和厂站运行方式的灵活性。3.3继电保护装置的“四性”（1）选择性采用阶梯原则进行整定，即从故障点向电源方面的各级保护，其灵敏度逐级降低，其动作时限逐级增长，从而确保了动作的选择性。（2）快速性目前，最快保护的动作时间只需4～10ms，一般是约0.02s。继电保护装置应同时满足选择性和快速性的要求，但有时这两个要求不能同时满足，可保证选择性，牺牲一点快速性对整个系统有利。（3）灵敏性。灵敏系数越高，表示保护装置对故障的反应能力越强，反之，则越弱。要求灵敏系数不能低于规定值，对各种保护灵敏系数的规定，详见《继电保护和安全自动装置技术规程（GB/T14285-2006）》（4）可靠性。简单来说，使保护装置处在良好的工作状态下，不误动、不拒动、正确动作。4.继电保护的基本原理4.1保护是由测量部分、逻辑部分、执行部分组成。4.电磁式继电器的控制原理4.3过流继电器4.4三段式过流保护的二次回路二、电流、电压互感器的基础知识1.3桃源电站用CT的分类我厂电流互感器的厂家主要是：发电机机端CT：大连中广、大连北方，型号是LZZBJ9-10A1、LZZBJ9-10C4/4，变比是2000/1,测量用0.5、0.2S，保护用是5P20。主变：厂家是南京智达、衢州日新，型号是LRD-110，变比是50/1、75/1，无测量，均为保护用5P20。GIS：厂家是河南平高，测量是0.5、0.2，保护用5P2。10.5KV厂用段：大连北方，型号是LZZBJ9-10，变比是500/1、200/1、125/1、50/1等，测量是0.5，保护用5P20。1.4电流互感器的日常维护与故障处理。日常的巡视工作具体分为以下几点：检查互感器的外观，看看互感器是否存在渗油现象，或是冒烟放电的现象，及时发现解决问题可以避免火灾的发生；检查零部件是否存在松动的现象；CT二次回路有且只有一点可靠接地。检查二次侧接地良好。运行中的电流互感器二次回路严禁开路，正常运行时一次测电流和二次侧电流在铁芯中产生的磁势刚好中和，当二次侧开路时，二次侧产生的磁势为0，使铁芯中的磁通剧增达到饱和状态，在二次侧产生高电压威胁着设备和人身的安全。可能有放电火花及放电声，铁心因磁饱和引
