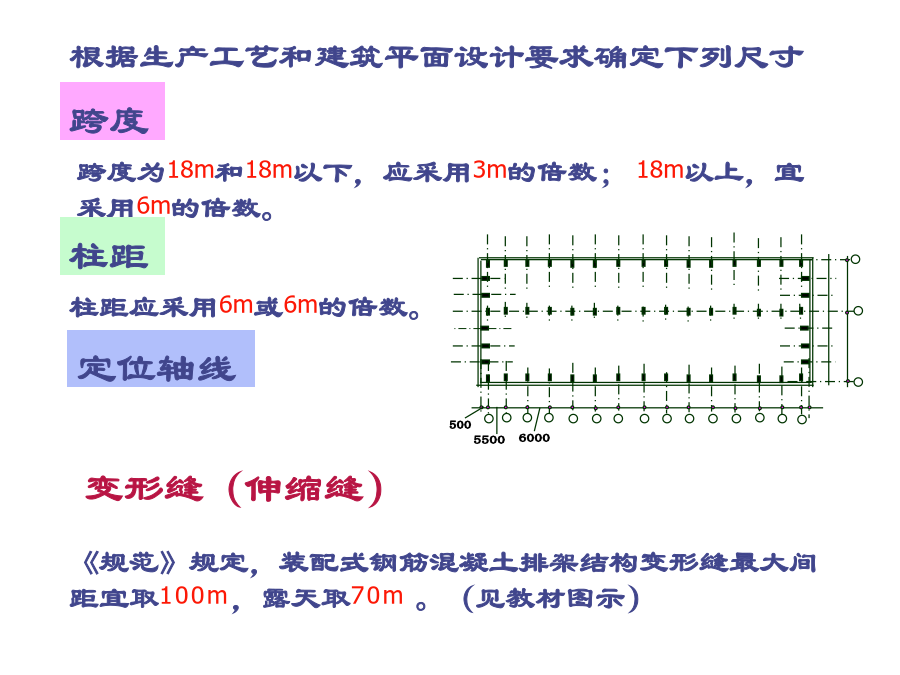

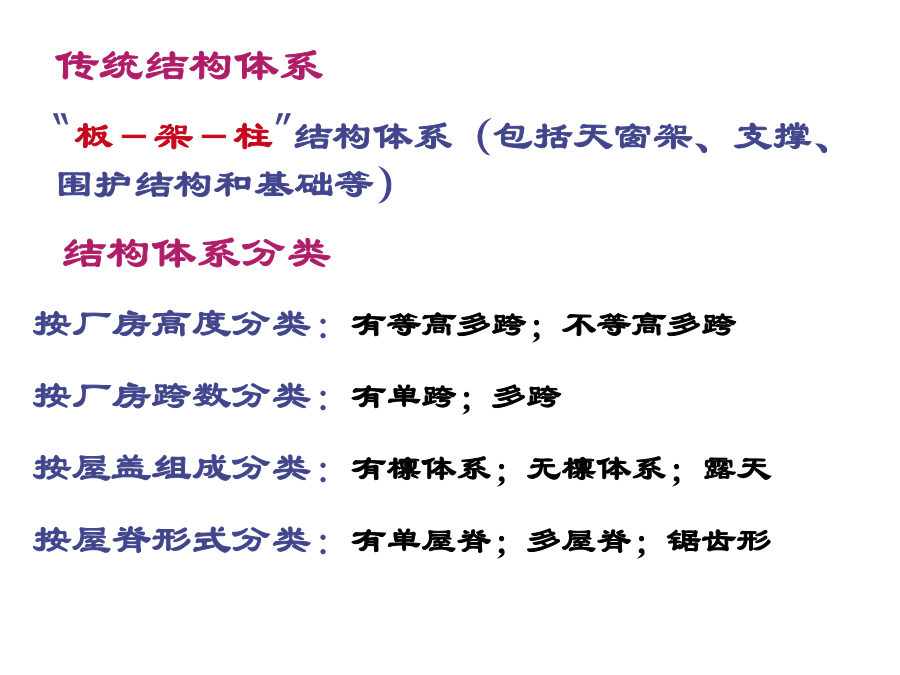

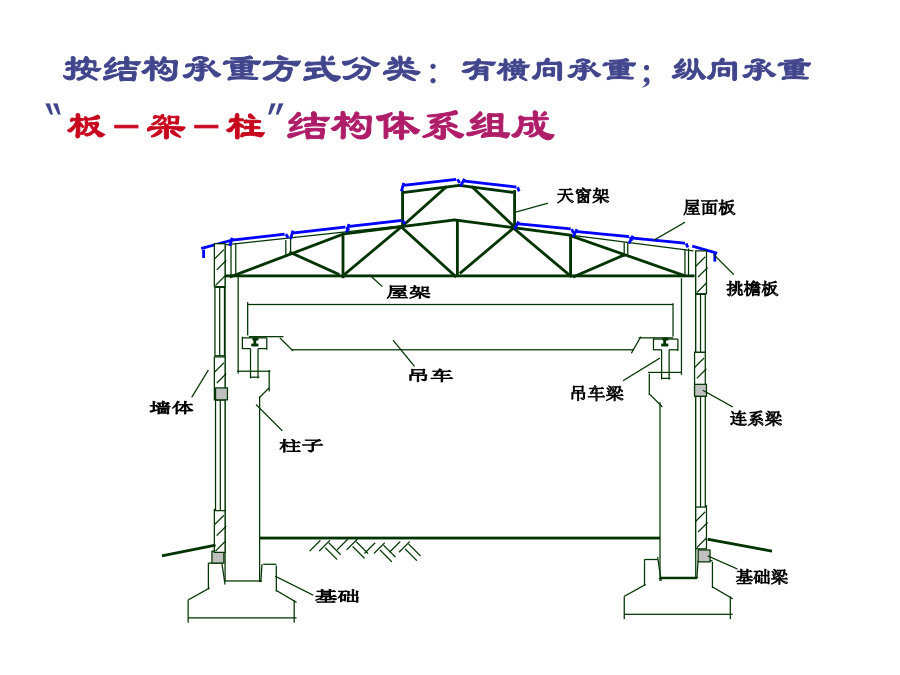

第13章单层厂房结构1.结构特性为什么要设计层单层结构？2.结构体系传统结构体系按结构承重方式分类：有横向承重；纵向承重结构受力性能地基1.平剖面尺寸和变形缝根据生产工艺和建筑平面设计要求确定下列尺寸横向定位轴线是垂直于厂房长度方向(即平行于屋架)的定位轴线。厂房横向定位轴线之间的距离是柱距。横向定位轴线标注了厂房纵向构件如屋面板、吊车梁长度的标志尺寸、及其与屋架（或屋面梁）之间的相互关系。①中间柱与横向定位轴线的联系屋架（或屋面梁）支承在柱子的中心线上，中间柱的横向定位轴线与柱的中心线相重合。②横向伸缩缝、防震缝与定位轴线的联系横向温度伸缩缝和防震缝处采用双柱双屋架，设两条横向定位轴线，两柱的中心线应从定位轴线向缝的两侧各移600mm。两条定位轴线间的插入距离A值，等于伸缩缝或防震缝的缝宽C。该处两条横向定位轴线与相邻横向定位轴线之间的距离与其他柱距保持一致。见下图。③山墙与横向定位轴线的联系单层厂房的山墙，按受力情况分为非承重墙和承重墙，其横向定位轴线的划分也不相同。·纵向定位轴线是平行于厂房长度方向(即垂直于屋架)的定位轴线。厂房纵向定位轴线之间的距离是跨度。纵向定位轴线主要用来标注厂房横向构件如屋架（或屋面梁）长度的标志尺寸和确定屋架（或屋面梁）、排架柱等构件间的相互关系。纵向定位轴线的布置应使厂房结构和吊车的规格协调，保证吊车与柱之间留有足够的安全距离。在支承式梁式吊车或桥式吊车的厂房设计中，由于屋架(或屋面梁)和吊车的设计生产制作都是标准化的，建筑设计应满足L＝Lk+2e。②中柱与纵向定位轴线的联系在多跨厂房中，中柱有平行等高跨和平行不等高跨两种情况。2.屋盖结构布置和主要构件单层厂房的屋盖结构分无檩体系和有檩体系两种。檩条屋架屋架型式和受力特点天窗架和托架3.屋盖支撑体系为什么要设置屋盖支撑?屋架上弦支撑屋架下弦支撑下弦水平支撑应根据下列要求设置：时（如等高多跨厂房柱高>15m；无天窗>>18m，中级工作制吊车起重量≥50t时）；（2）厂房内设有硬钩桥式吊车（3）厂房内设有悬挂吊车或设有较大振动设备时；（4）厂房内设有托架时，这时下弦纵向水平支撑应布置在托架所在柱间，并向两端各伸一个柱距。当设置下弦纵向水平支撑时，为保证厂房空间刚度，必须同时设置相应的下弦横向水平支撑，形成封闭水平支撑体系。一般情况下，厂房跨度<18m可不设垂直支撑；跨度为18～30m时在屋架中部布置一道垂直支撑；跨度>30m时在屋架跨度1/3左右布置两道垂直支撑。当屋架端部高度>1.2m时，还应在屋架两端各布置一道垂直支撑。当厂房伸缩缝区段>90m时，还应在柱间支撑柱距内增设一道垂直支撑。屋架支撑的组成4.梁、柱体系布置和主要构件单厂结构中梁系由吊车梁、连系梁、基础梁和圈梁组成；柱系由系列柱组成。柱、屋架和基础组成的排架结构体系将全部重力荷载及风荷载和纵横向水平地震作用传至地基。因此，柱系是单厂结构的最主要构件。吊车梁常用类型有：钢筋混凝土等截面实腹吊车梁、混凝土和钢组合梁、预应力混凝土先（后）张法等截面吊车梁和后张法预应力混凝土变截面吊车梁。一般情况下，6m跨其重量5～10t的吊车梁采用钢筋混凝土构件；6m跨起重量15/3～30/5t的吊车梁采用钢筋混凝土构件或预应力混凝土构件；6m跨起重量30/5t以上的吊车梁和12m跨吊车梁一般采用预应力混凝土构件。吊车梁一般根据起重量、吊车工作制、吊车跨度吊车台数以及排架的柱间距等因数综合考虑确定。圈梁设置要求双肢柱：平腹杆双肢柱、斜腹杆双肢柱；柱截面尺寸构造要求教材截面尺寸参考表。设置位置柱间支撑的构造要求5.基础体系的布置和主要构件单厂结构的基础主要采用柱下独立的现浇钢筋混凝土杯形基础，承受排架平面内传来的作用力（N、M、V）。有柱间支撑的柱下基础尚需承受排架平面外柱间支撑传来的作用力独立基础的外形及外形尺寸构造要求锥形基础的坡度tana≥2.5，a2≥a1；阶梯形基础，当H≤850mm时宜采用双阶，当H≥900mm时宜采用三阶，每阶高300∼500mm。钢筋混凝土杯形基础外形尺寸H1、a1、t的要求见教材表12；双杯口基础除两杯口中心距为伸缩缝两侧双柱中心距1000mm外，其余尺寸要求与单杯口基础相同；高杯口基础的柱插入深度H1和杯壁厚t的要求与一般杯口基础相似，杯口、短柱的设计计算可参考有关资料；基础梁1.基本假定和计算简图基本假定计算简图C2.排架荷载计算屋盖荷载2.屋面可变荷载积灰荷载：设计生产中有大量排灰的厂房及其邻近厂房时，柱、吊车梁和轨道及连接件重力载风荷载标准值（kN/m2)吊车荷载1.吊车竖向荷载《荷载规范》规定：计算排架考虑多台吊车竖向荷载时，对一层吊车单跨厂房的每个排架，参与组合的吊车数不宜多于2台；对一层吊车多跨厂房的每个排架，不宜多于
