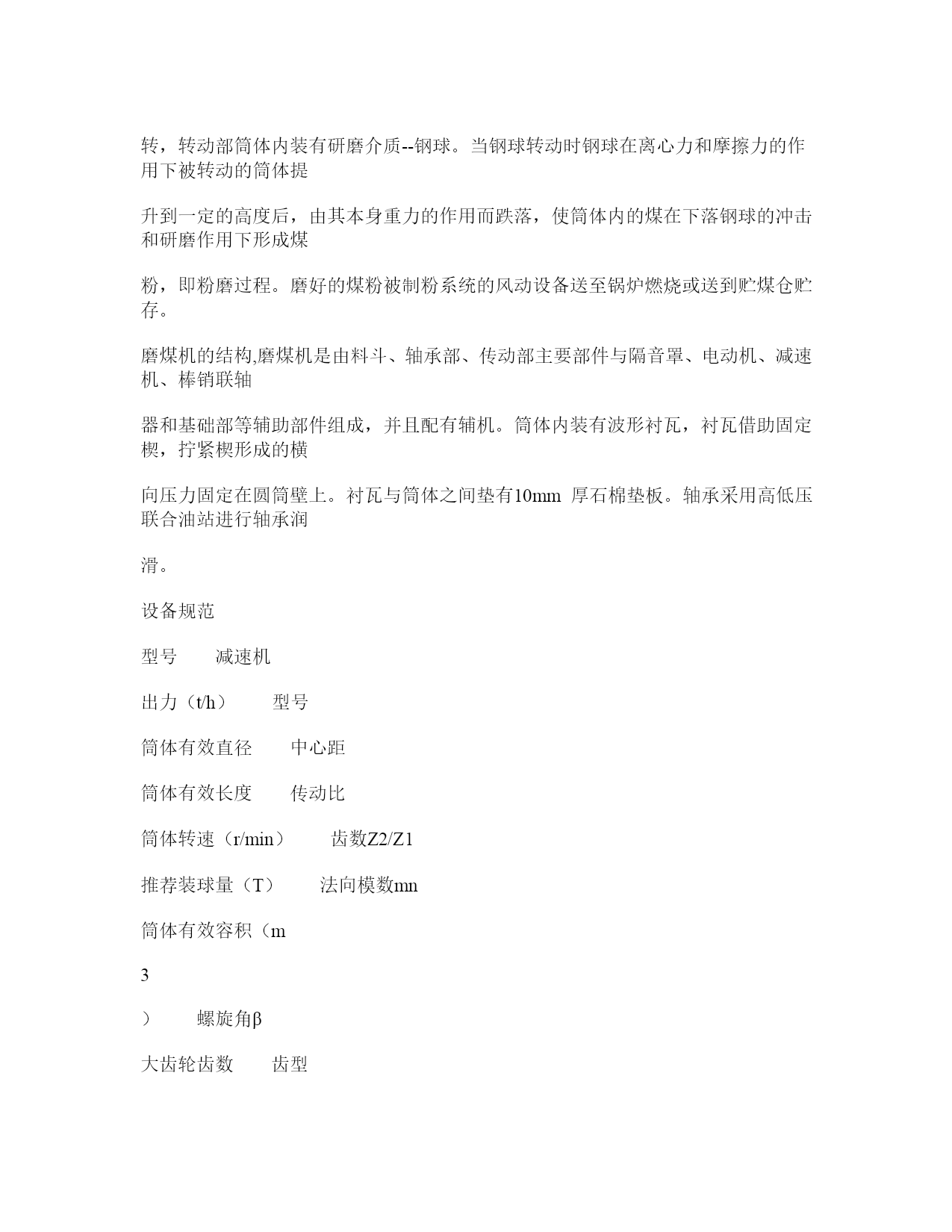

0xxx发电厂编号：磨煤机检修作业指导书设备编号：#1机组制粉系统编写：审核：批准：检修性质：大修版次：B01页数：2xxx-3-2发布2xxx-3-2实施xxx发电厂发布11目的1.1规范检修行为，确保磨煤机检修质量符合规定要求。1.2本作业指导书为所有参加本项目的工作人员所必须遵循的质量保证程序。2适用范围适用于xxx电厂#1发电机组锅炉磨煤机的检修工作。3概述及术语3.1概述钢球磨煤机结构简单，运行安全可靠；特别是对被研磨煤种的质量要求（如杂质）很低，能较好的适应我国的产煤情况，所以目前钢球磨煤机在我国应用比较普遍，特别是工业方面，同时全国大部分电厂均用钢球磨煤机来磨煤。工作原理,磨煤机是由电动机经棒销联轴圆柱齿轮减速机及开式大齿轮减速机传动而驱动转动部旋转，转动部筒体内装有研磨介质--钢球。当钢球转动时钢球在离心力和摩擦力的作用下被转动的筒体提升到一定的高度后，由其本身重力的作用而跌落，使筒体内的煤在下落钢球的冲击和研磨作用下形成煤粉，即粉磨过程。磨好的煤粉被制粉系统的风动设备送至锅炉燃烧或送到贮煤仓贮存。磨煤机的结构,磨煤机是由料斗、轴承部、传动部主要部件与隔音罩、电动机、减速机、棒销联轴器和基础部等辅助部件组成，并且配有辅机。筒体内装有波形衬瓦，衬瓦借助固定楔，拧紧楔形成的横向压力固定在圆筒壁上。衬瓦与筒体之间垫有10mm厚石棉垫板。轴承采用高低压联合油站进行轴承润滑。设备规范型号减速机出力（t/h）型号筒体有效直径中心距筒体有效长度传动比筒体转速（r/min）齿数Z2/Z1推荐装球量（T）法向模数mn筒体有效容积（m3）螺旋角β大齿轮齿数齿型小齿轮齿数高速轴转数齿轮模数润滑方式传动比润滑油牌号传动小齿轴承高速级轴承大小齿轮材质低速级轴承进料口尺寸（mm）数量出料口尺寸（mm）制造厂数量制造厂23.2术语本书无特殊术语4引用文件火力发电机组《锅炉检修规程》等5危险源及环境因素辨识5.1危险源辨识5.1.1设备缺陷造成机械伤害5.1.2人员的高空坠落5.1.2木块分离器内木块砸伤人的危害5.1.3电动磨光机金属屑伤人的危害5.1.4电焊漏电的危害5.2环境因素辨识5.2.1保温废料的回收5.2.2煤尘的污染6人员资质、职责及权限6.1人员资质：工作人员需是专业从事磨煤机检修人员且通过技能资格审查。6.2职责及权限6.2.1施工负责人:组织得当、分工明确、对安全、质量负责。6.2.2指定专人做好记录，确保记录真实、准确、工整。回油管圆料斗冷却水管高压油管接头进油管防护罩减速机联轴器地基部方料斗传动部转动部螺旋管轴承部主电机图2.1.1筒式钢球磨煤机结构图36.2.3监护人：按安规要求对检修工的安全进行监护。6.2.4QC人员负责项目质量验收、签证。7工艺和作业要求（包括质量标准）7.1安全措施及工作票7.1.1严格执行《电业工作安全措施》。7.1.2严格执行工作票管理制度,认真办理、检查、验证工作票。7.2备品备件见表1：表1名称规格单位数量轴承只轴承只钢球吨钢球吨轴承只7.3现场准备及工具7.3.1工具7.4料斗解体7.4.1拆除料斗底座螺丝，抽出垫铁7.4.2先做好标记，沿料斗与支承结合处割开，用叉车将支承部叉出放好7.4.3架设起重工具,拆除料斗两端结合面螺丝7.4.4将料斗吊出放置在适当位置7.4.5检查料斗及衬板的磨损情况和衬板螺栓的松动情况7.5检查7.5.1检查衬板的磨损情况，严重的要进行更换名称规格数量齿形样板1套专用扳手1套千分尺1把大锤1把手锤2磅1把百分表2个扳手1把錾子若干葫芦2个千斤顶4台锉刀2把包箍2个卡尺1把钢丝绳4根47.5.2检查磨内钢球磨损情况7.5.3检查落煤管内有无积煤等易脱落物件7.6安装工具，甩球，选球7.6.1人工进行出球，然后手工选球7.7大小齿轮检查检修7.
