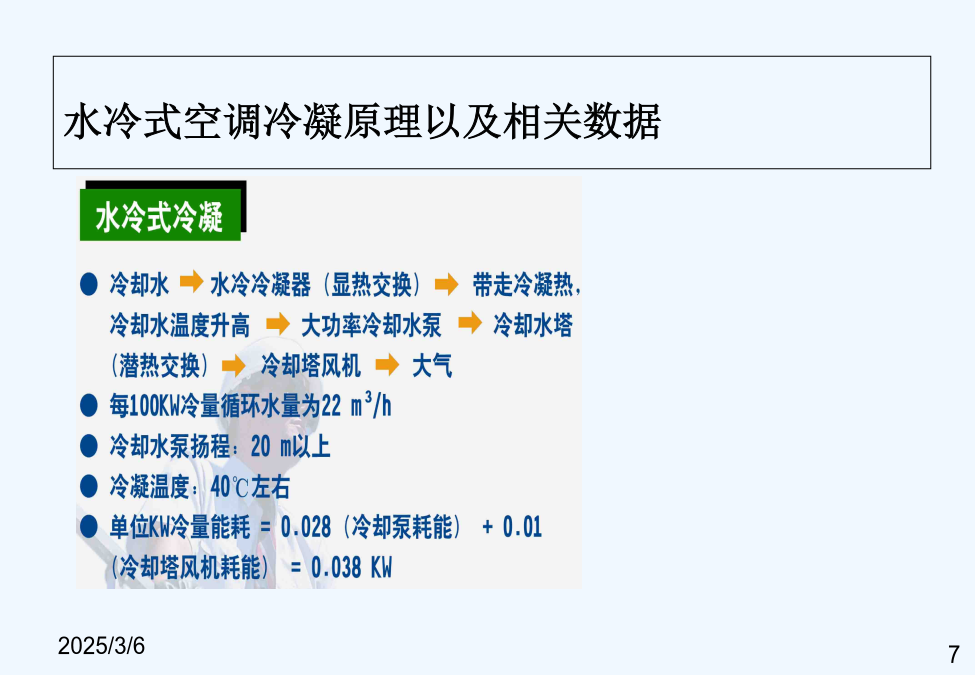

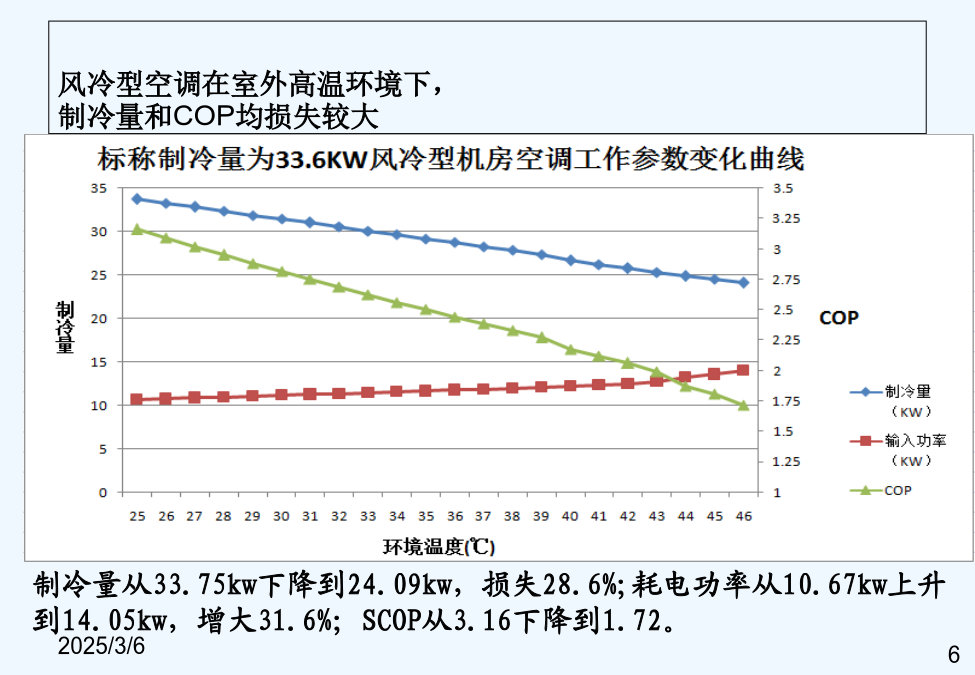

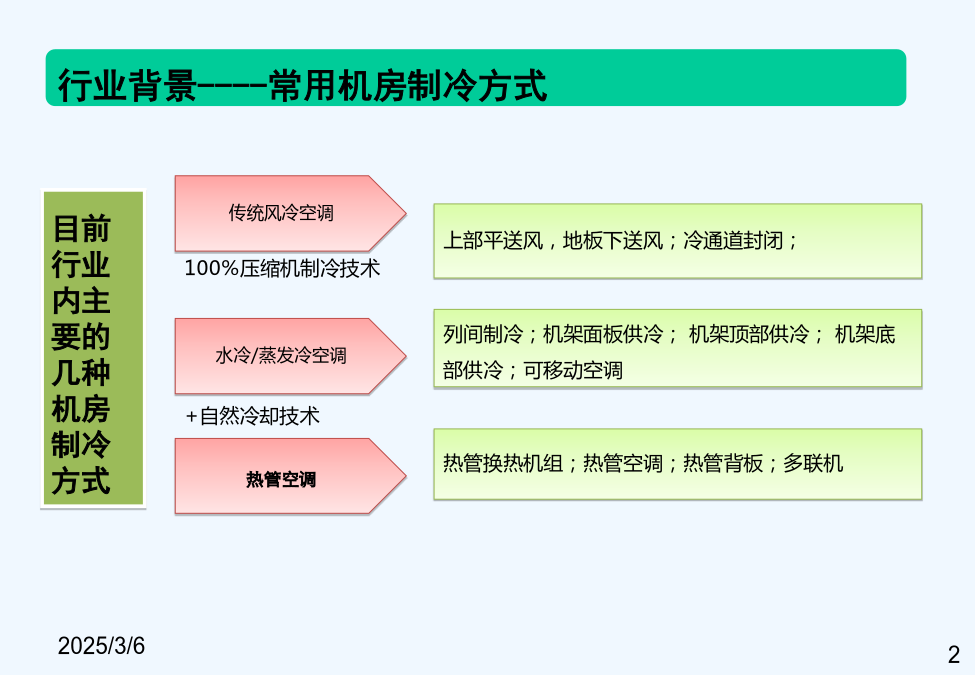

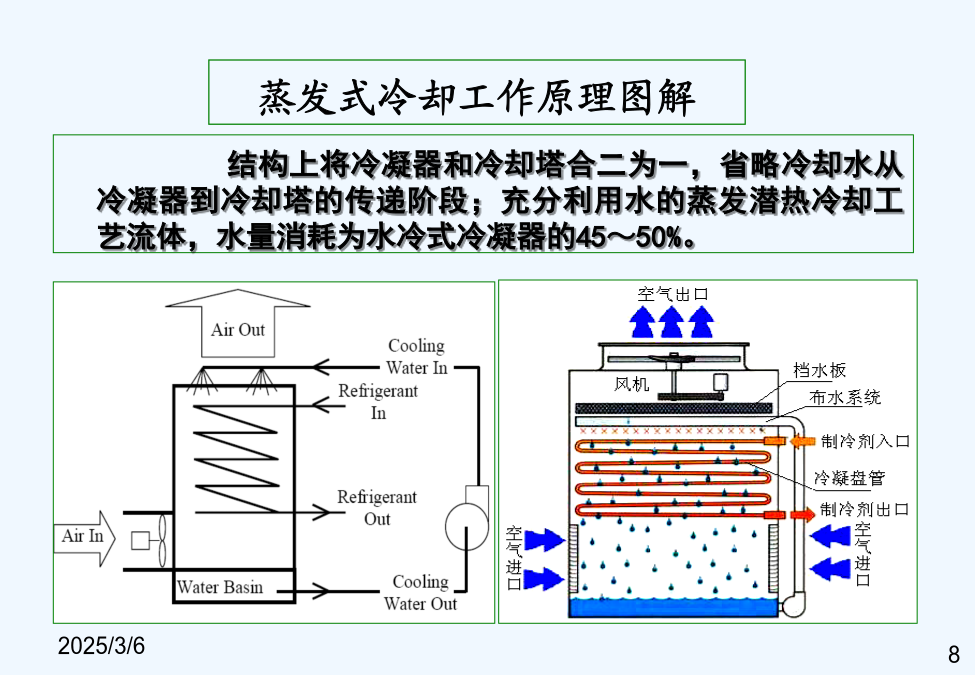

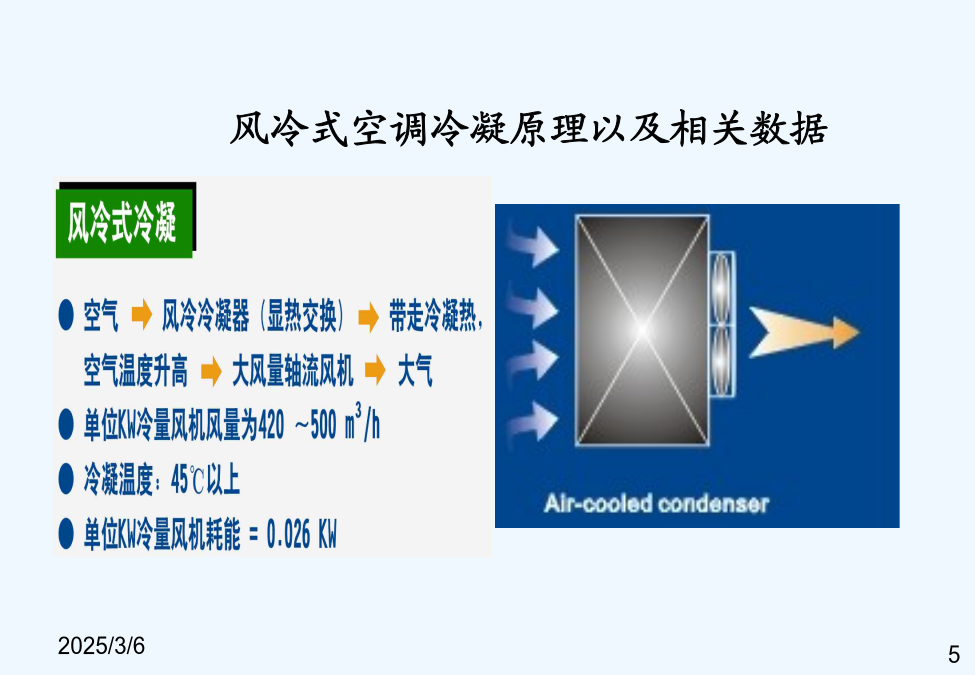

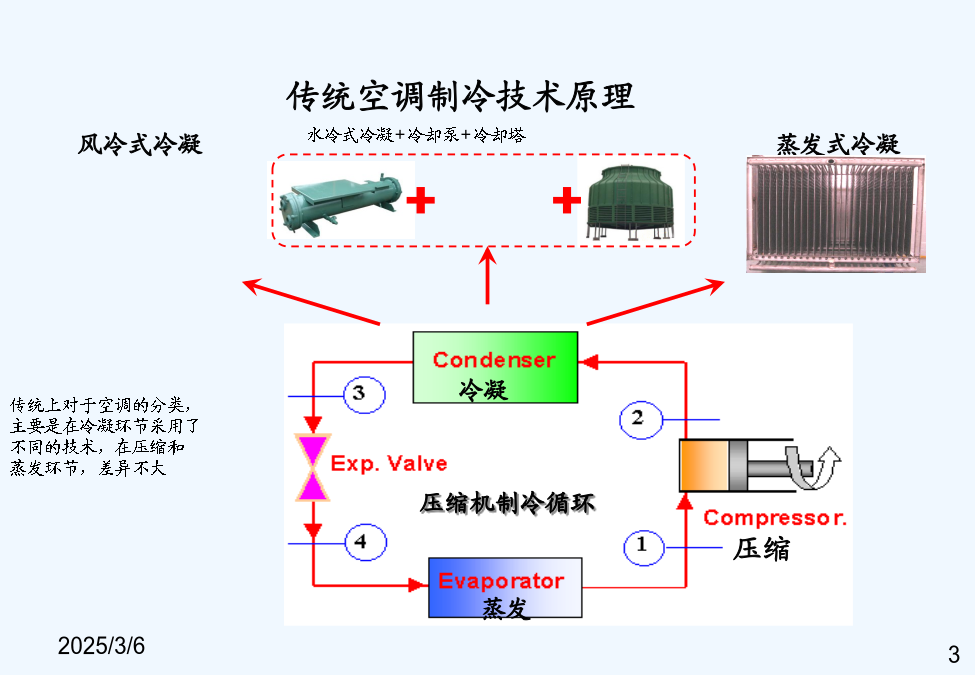

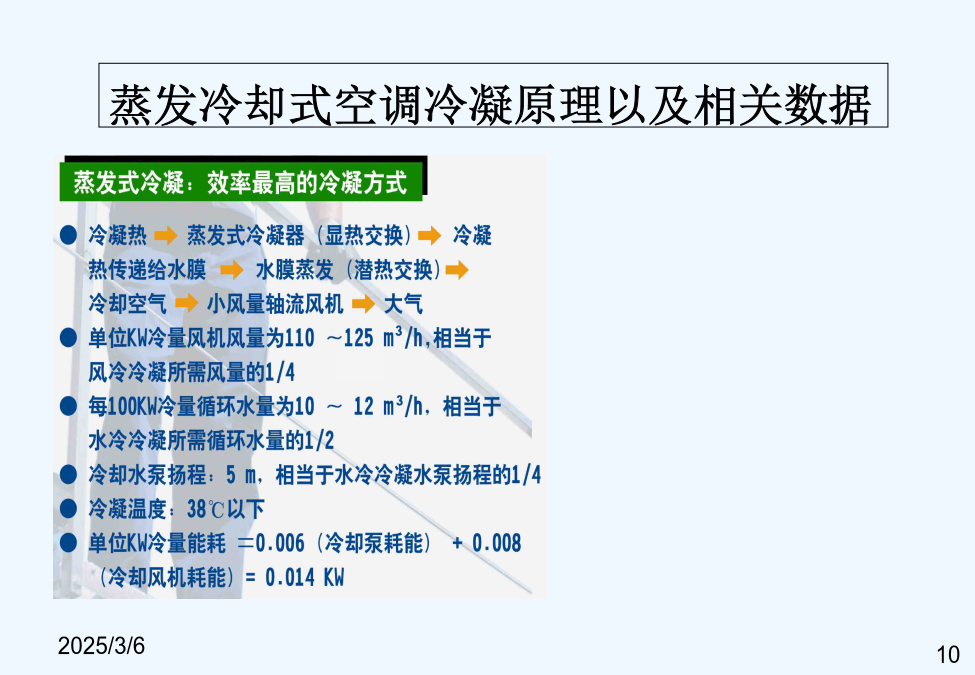

2017年8月行业背景----常用机房制冷方式水冷式冷凝+冷却泵+冷却塔（3）水盘中设浮球阀，自动补充冷却水量。风冷式空调冷凝原理以及相关数据风冷型空调在室外高温环境下，制冷量和COP均损失较大水冷式空调冷凝原理以及相关数据蒸发式冷却工作原理图解大家有疑问的，可以询问和交流蒸发冷却式空调冷凝原理以及相关数据蒸发式冷却采用平面液膜换热技术传统水冷系统机房制冷技术的发展趋势机房制冷技术的发展趋势①蒸发式冷凝②高温冷源③自然冷却④精确送冷，密闭循环⑤集成控制系统方案2：板管蒸发冷却自然冷源冷水机组+背板热管泵制冷系统原理方案3：大温差板管蒸发冷却自然冷源冷水机组+行级空调在数据机房室外侧采用自然冷源的蒸发式冷却水冷空调机组，与使用风冷、水冷式空调机组相比，将从以下五个方面获得优势：制冷运行效率更高装机容量更小配电功率更小运行可靠性更高运行能耗费用更低利用自然冷源的时间最长在数据机房室内侧采用热管背板空调末端，与风冷式风柜、冷热通道封闭相比，将从以下五个方面获得优势：用更小的耗电获得制冷效果，耗电功率是风柜送风方式的1/8在设备最高温处带走热量，换热效率最高，没有冷凝水，接近100%显冷比没有局部热点问题可以与机柜负荷同步部署节约机房空间，提高机房利用率中央节能保护节能技术，针对用户配电系统内，所存在的变压器损耗、线损、铁损、铜损、震动、噪声、发热发烫等八大损耗与电能在24小时内的波动所导致的能耗浪费，既治理电能污染又抗冲击，既提高功率因数，又促进三相平衡，既清洁电网又电磁储能，既调流调压又管理节能，还远程监测。中央节能保护装置具有双向阻隔内处部电能污染的功能，阻隔来自外部的雷达波、无线电波、闪电雷击、邻近用电单位设备启停所产生的电压波动、电压闪烁等引发的外部电能污染（约占10%-20%）,双阻隔来自用户配电系统内部的因线路和设备老化、三相不平衡、功率因数不足、设备启停频繁、谐波干扰、超载等原因引发的内部电能污染（约占80%-90%）.享有双向防火墙之称的中央节能保护装置，即阻隔来自内外部的瞬流、浪涌、谐波等电能污染，又通过抑制（通低阻高）、滤除、吸收三种治理方式，降低内部电能污染对配电系统内的所有设备、仪器仪表、线路和开关的危害项目实践中，祥和电效节能保护装置在系统稳压调流、三相电力平衡、抑制谐波、浪涌、瞬流及无功补偿等方面效果显著，变压器嗡鸣、设备震动、发热、发烫、空开拉弧等现象极大程度上得以改善。整体节能装置在保护用户设备的同时也为其带来7%-32%的节能效益。从改善用户的电能质量与提高抗冲击能力出发，测试中央节能保护节能技术对基站、通信机楼、数据中心等节电率一般在16%左右。作为节能减排重要措施，十二五期间就出台了配电变压器能效提升政策,要求变压器空载损耗降低10-13%,负载损耗降低17-19%，更换老旧变压器也可节能。国内有利用物联网、大数据、云计算对基站、接入网等传统的精密空调进行温度控制减少空调开关次数，也能节省30%以上的空调用电产品，国际谷歌也实现了人工智能技术节省数据中心空调40%的用电。通信机楼可以做到五重节能，首先采用先进的网络技术和元器件技术将传统的老旧设备和网络进行改造，这在十二五期间己大致完成，十三五期间继续推广分布式ups、高压直流，智能配电、分配单元等及先进网络技术;其次，采用高效的变压器改造升级技术和整体节能改造装置提高变配电效率，隔离电网和用户配电对用电的影响，降低瞬流、谐波、浪湧、铜损等耗电，提高用电安全的同时，测试在通信领域可节省整体用电量16℅左右，这种技术在其它节能领域己广泛应用，节能在7%~32%之间;第三是该到了舍弃精密空调风冷式致冷方式，这种长期不变的方式给电信业提供了方便舒适的方式和项目投资少，但随着网络技术的变化，设备集成度高，越来越不适应致冷量灵活调配和节能环保的需要，而且随着集采的竞争质量和能耗系数一般难以维持，特别是高温季节能效下降很快，而水冷和蒸发水冷要好得多，能效系收可达5~6，如在中西部利用自然冷源全年平均能效比可达9~15，是成倍提高;第四，机房内可采用冷热通道分隔、微模块、背板热管空调、液冷加背板热管空调等形式逼近元器件散热，效率更高，能解决传统空调热点问题，同时可以采用高密度的服务器，如用背板还可省去地板费用，提高装机高度和容量，扩大装机面积，节省有限的物理资源;第五，采网物联网云计算技术来管理空调的开关机次数，在国外谷歌用人工智能可节省40%数据中心空调能耗，国内己有厂商在基站和接入网机房对传统空调节能40%左右，用人工智能物联网云计算大数据分析管理能耗一方面可为电信业本身带来节电效益，同时可作为运营商服务社会的一项基本的物联网技术，符合电信业的发展方向工信部节[2017]77号（一）
