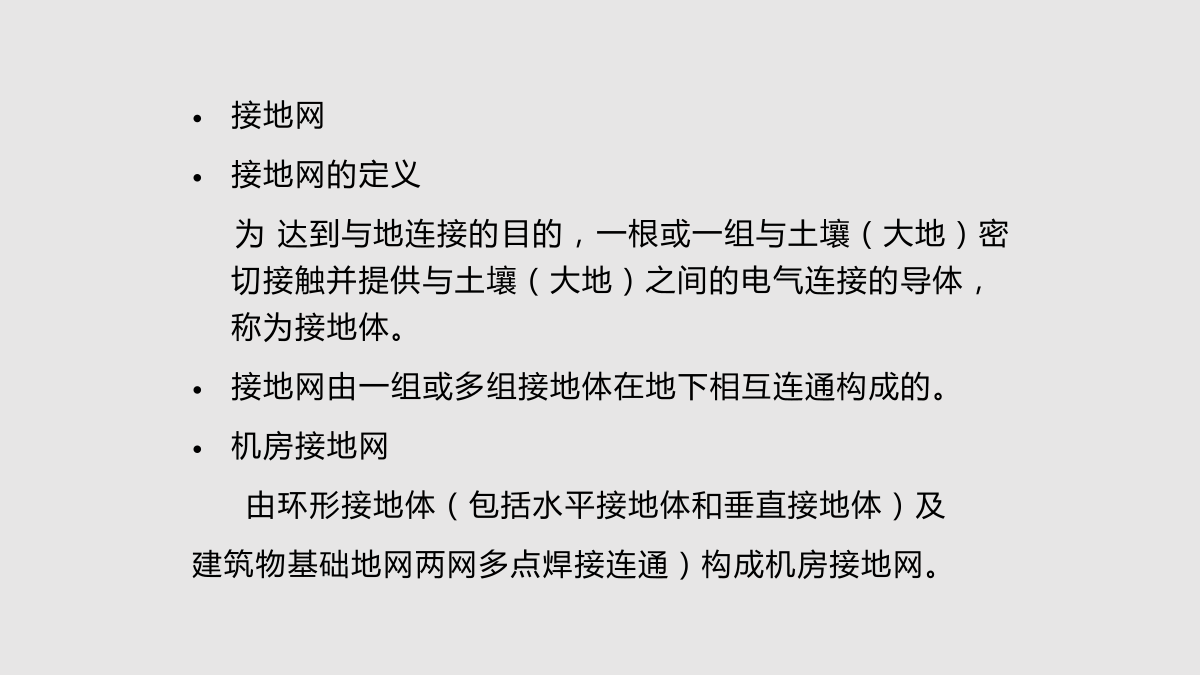

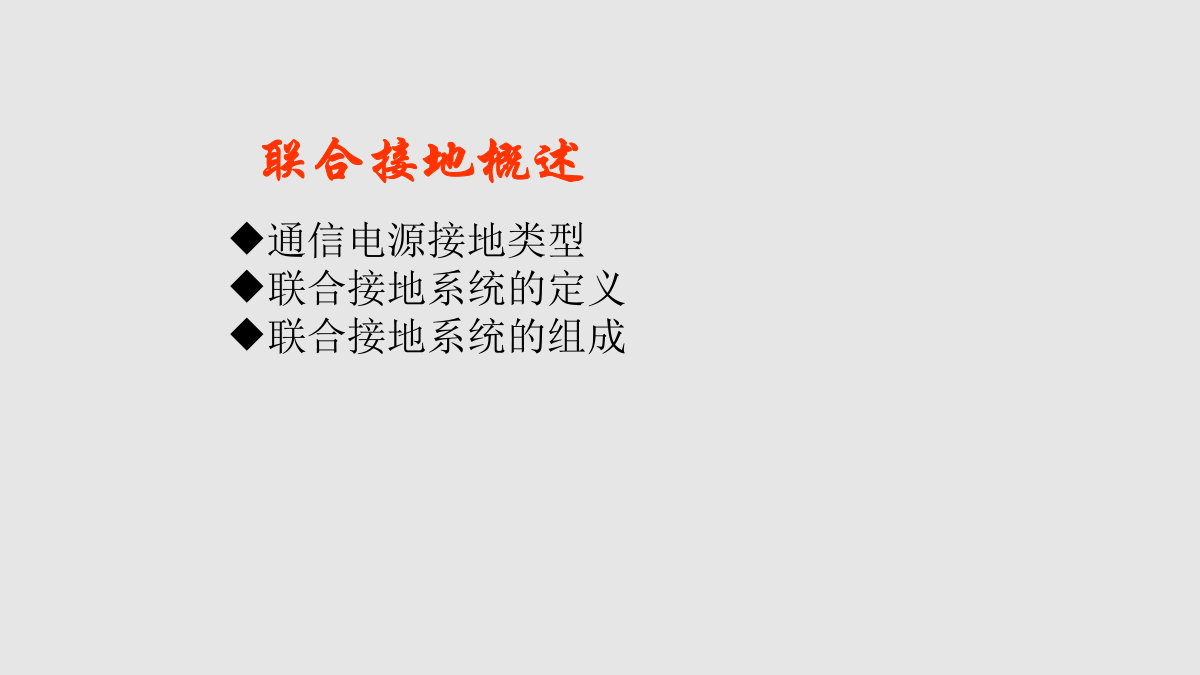

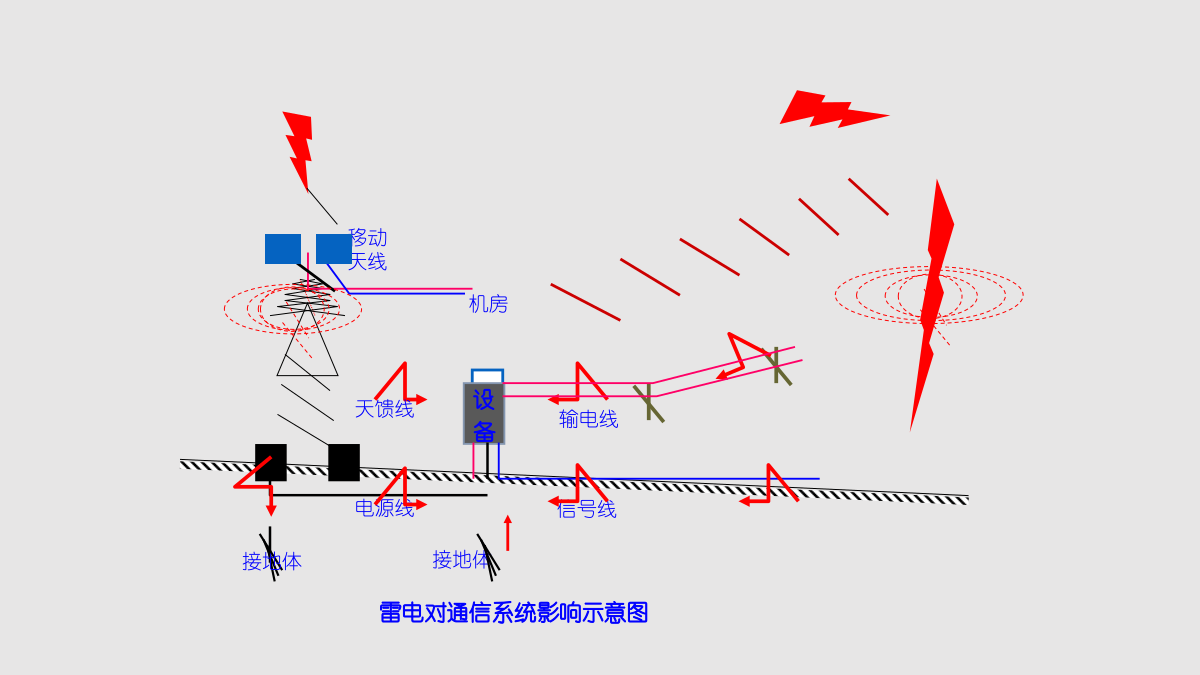

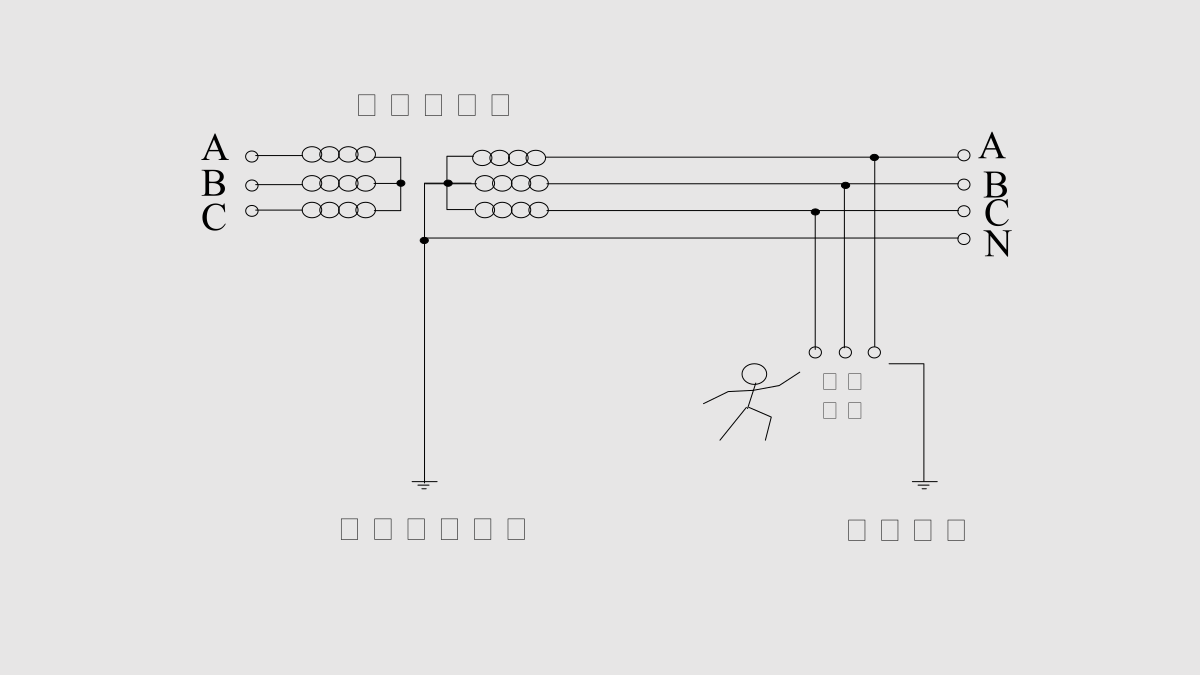

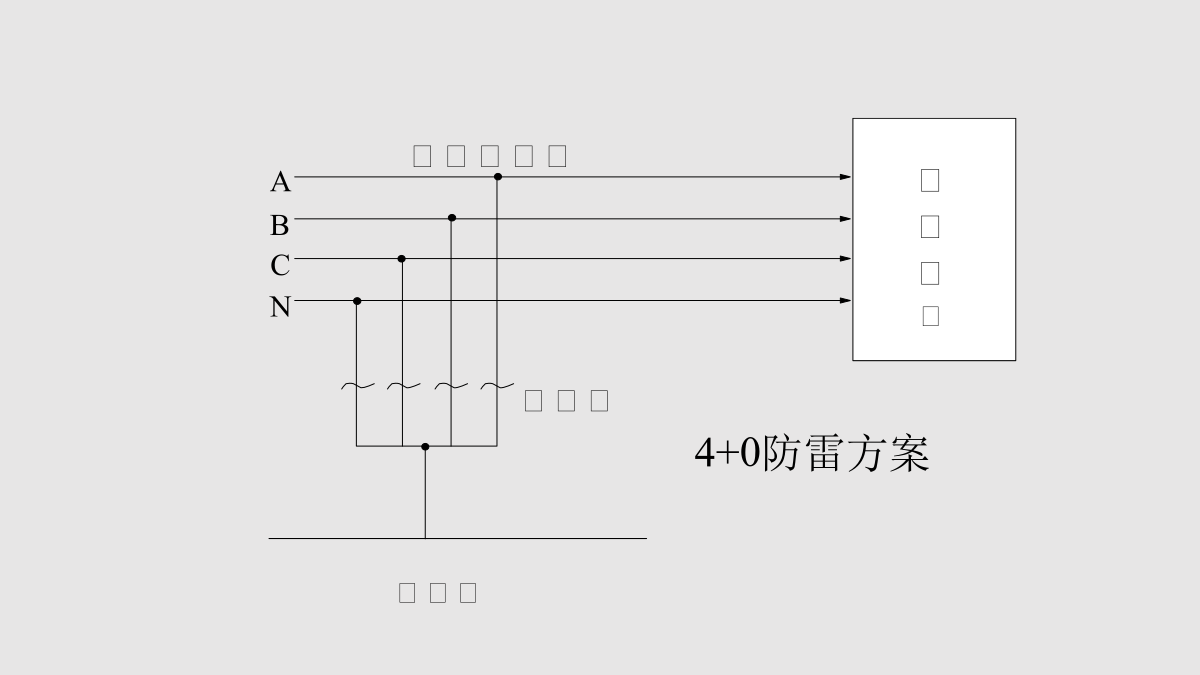

通信机房接地与防雷联合接地概述综合通信大楼的的接地系统接地电阻通信局（站）防雷系统通信电源接地类型联合接地系统的定义联合接地系统的组成通信电源接地类型4+0防雷方案联合接地是交、直流工作接地、保护接地以及建筑防雷接地等共同合用一组接地系统的接地方式。联合接地系统的组成接地网接地网的定义为达到与地连接的目的，一根或一组与土壤（大地）密切接触并提供与土壤（大地）之间的电气连接的导体，称为接地体。接地网由一组或多组接地体在地下相互连通构成的。机房接地网由环形接地体（包括水平接地体和垂直接地体）及建筑物基础地网两网多点焊接连通）构成机房接地网。对接地体的要求接地体埋深宜不小于0.7m或冻土层以下。垂直接地体材料及规格：通常采用长度为2.5m的不小于50mm×50mm×5mm热镀锌角钢，或直径不小于50mm、壁厚不小于3.5mm的热镀锌钢管。垂直接地体的间距为垂直接地体长度的1～2倍。地网四角的连接处应埋设垂直接地体。水平接地体体材料及规格：规格不小于40mm×4mm的热镀锌扁钢（或铜材）。接地引入线接地网与接地总汇集线（或总汇流排）之间相连的导电体称为接地引入线。材料规格：采用40mm×4mm或50mm×5mm的热镀锌扁钢，长度不宜超过30m。接地引入线不宜从铁塔塔脚附近引入，不宜与暖气管同沟布放。接地引入线与接地体的连接必须采用焊接。接地引入线在地下应作三层防腐处理：先涂沥青，然后绕一层麻布，再涂沥青；其出土部位应有防机械损伤和绝缘防腐的措施。接地汇集线接地汇集线是指作为接地导体的条状铜排（或热镀锌扁钢等），在通信局（站）内通常作为接地系统的主干（母线），可以敷设成环形或线形。不同金属的连接点应防止电化学腐蚀。材料规格：一般应采用截面积不小于160mm2的铜排，高层建筑物的垂直接地主干线应采用截面积不小于300mm2的铜排。接地汇流排是接地汇集线的一种形态，是与接地母线相连，作为各类接地线连接端子的矩形铜排。接地线各类设备的接地端与接地汇集线（或接地汇流排）之间的连接导线，称为接地线。对通信局（站）的接地线有以下要求：材料：采用多股铜芯绝缘导线布放（不准使用裸导线布放），线芯的截面积，应根据最大故障电流和机械强度选择。保护接地线材料规格：应使用截面积不小于16mm2的多股铜线；当相线截面积S大于35mm2时，保护地线截面积应不小于S/2。环境监控系统等小型设备的接地线，应采用截面积不小于4mm2的多股铜线连接到本机架的汇流排，然后用16mm2的多股铜线连接到接地汇集线（汇流排）。开关电源系统的直流工作接地线，应根据系统容量采用不小于70mm2～95mm2的多股铜导线，单独从接地汇集线或接地汇流排上引入。严禁在接地线中加装开关或熔断器。接地线应尽量短、直，多余的线缆应切断，严禁盘绕。多股接地线与接地汇集线及设备连接时，必须加装接线端子（铜鼻），接线端子尺寸应与线径相吻合，压（焊）接牢固。一般接地线宜采用外护套为黄绿相间的电缆，大截面积电缆应保证接地线与汇集线（或汇流排）的连接处有清晰的标识牌。综合通信大楼的的接地系统接地网：由环形接地体、建筑物基础地网及变压器地网相互焊接连通组成。接地引入线与接地汇集线各楼层接地系统的两种连接形式等电位联结等电位联结对信息系统的外露导电物应建立等电位联结网，它们与建筑物的共用接地系统的等电位联结有以下两个原则方法：S型星形结构M型网状结构通常，S型等电位联结网用于相对较小或限定于局部的系统。M型等电位联结网用于延伸较大的开环系统。在复杂系统中，两种型式（M型和S型）的优点可组合在一起，形成复杂的联结网结构。等电位联结通信局站等电位连接基本要求接地电阻通信局（站）的接地电阻要求dGC约为4～5D。dGP约为dGC的50%～60%电压极沿地网和电流极连线移动三次，每次5%，三次测得的值应该接近d1取4~5D有困难时，可以取3D，d2取1.7D非接触测量法（在线测量法）第一步：可将A和B用一根导线连接起来，用钳形接地电阻测试仪测得第一个读数R1。第二步：将B和C用导线连接起来（撤去A、B间的连线），并用钳形接地电阻测试仪在B处或C处测得第二个数据R2。第三步：将C和A用导线连接起来（撤去B、C间的连线），再用钳形接地电阻测试仪在A处测得第三个数据R3。由于R1=RA+RBR2=RB+RCR3=RC+RA所以接地体A的接地电阻值为土壤电阻率的测量防雷保护措施防直击雷防雷保护设施包括接闪器（包括避雷针、避雷带等）、雷电流引下线和接地装置。供电线路与电力变压器的防雷低压交流供电系统应采用三相五线制供电方式。通信局宜设置专用电力变压器。变压器的机壳、低压侧的中性点，以及与变压器相连的电
