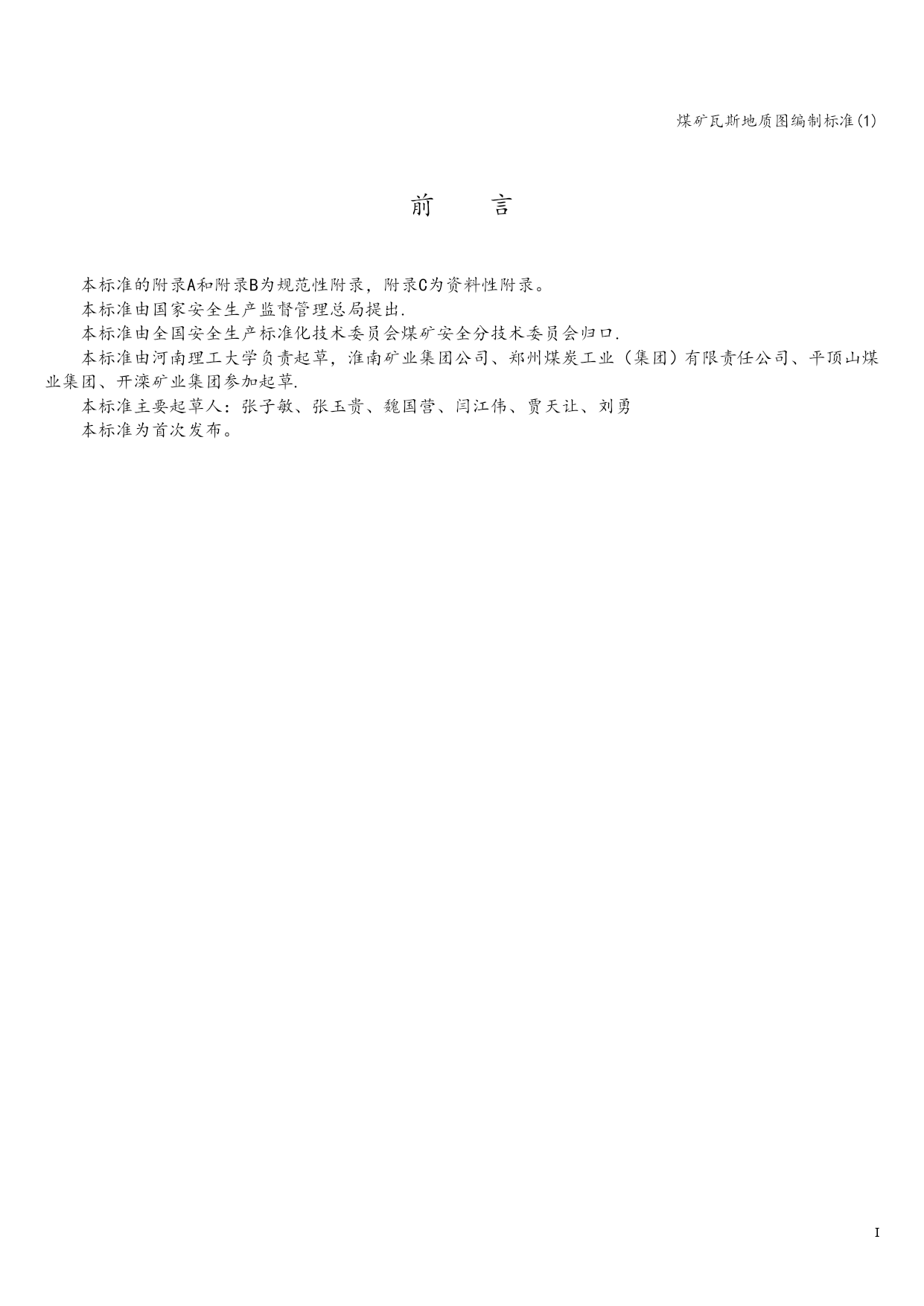

煤矿瓦斯地质图编制标准(1)煤矿瓦斯地质图编制标准(1)PAGEII煤矿瓦斯地质图编制标准(1)国家安全生产监督管理总局发布200×-××-××实施200×-××—××发布矿井瓦斯地质图编制方法Coalminegas-geologymap—Drawingsmethod(送审稿）AQ××××—××××AQ中华人民共和国安全生产行业标准ICS：01。080。30；07。040；73—010D04备案号：目次前言I引言II1范围12规范性引用文件13术语及定义、符号13.1术语及定义13。2符号24编图要求24。1地质内容要求24.2瓦斯内容要求25编图方法35.1资料收集与整理35。2煤层瓦斯含量、煤层瓦斯压力预测35。3瓦斯涌出量预测35.4煤与瓦斯区域突出危险性预测45.5矿井瓦斯(煤层气）资源评价45。6矿井瓦斯地质图编绘46编制说明书5附录A（规范性附录）矿井瓦斯地质图资料统计表6附录B（规范性附录）煤矿瓦斯地质图图例12附录C（资料性附录)矿井瓦斯地质图编制说明书编写提纲15PAGEII前言本标准的附录A和附录B为规范性附录，附录C为资料性附录。本标准由国家安全生产监督管理总局提出.本标准由全国安全生产标准化技术委员会煤矿安全分技术委员会归口.本标准由河南理工大学负责起草，淮南矿业集团公司、郑州煤炭工业（集团）有限责任公司、平顶山煤业集团、开滦矿业集团参加起草.本标准主要起草人：张子敏、张玉贵、魏国营、闫江伟、贾天让、刘勇本标准为首次发布。引言矿井瓦斯地质图是煤矿安全生产的重要图件，用以汇集瓦斯地质信息，揭示瓦斯地质规律，进行瓦斯涌出量、煤与瓦斯突出危险性、瓦斯含量预测和瓦斯(煤层气)资源量评价.制定一种符合我国国情的和煤炭工业发展实际的矿井瓦斯地质图编制方法，可以最大限度地集中瓦斯地质信息,展现瓦斯地质异常，表达瓦斯预测结果和治理方法，辅助矿井瓦斯和通风安全管理、瓦斯治理、矿井规划、生产计划、指挥决策，使煤矿瓦斯治理和利用的交流具有共同语言，提高全员防治瓦斯的素质，旨在最大限度地群力群策防治瓦斯灾害和利用瓦斯资源。矿井瓦斯地质图编制方法范围本标准规定了矿井瓦斯地质图的术语和定义、矿井瓦斯地质图的内容要求和编图方法。本标准适用于矿井瓦斯地质图编制，也适用于煤矿瓦斯涌出量预测、煤与瓦斯区域突出危险性以及煤矿瓦斯资源量的图件表达。规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本.凡是不注明日期的引用文件，其最新版本适用于本标准.AQ1018—2006矿井瓦斯涌出量预测方法AQ1024-2006煤与瓦斯突出矿井鉴定规范DZ/T0216-2002煤层气资源/储量规范《煤矿安全规程》（2004版)国家安全生产监督管理总局、国家煤矿安全生产监察局《防治煤与瓦斯突出规定》（2009版）国家安全生产监督管理总局、国家煤矿安全生产监察局术语及定义、符号3。1术语及定义AQ1018-2006、AQ1024-2006和DZ/T0216-2002中确立的以及下列术语和定义适用于本标准。为了方便，下面重复列出了其中的一些术语。3。1。1矿井瓦斯地质图coalminegas—geologymap表达矿井瓦斯地质规律,反映煤层瓦斯、地质和采掘工程信息的综合性图件.3.1。2瓦斯地质规律lawofgas—geology煤层瓦斯赋存与地质因素之间内在的本质的联系.3.1。3煤层底板等高线图contourmapofcoalseamfloor用等值线反映煤层底板高程变化分布的平面图。［GB/T15663.6-2008，定义7.18］3.1。4采掘工程平面图miningengineeringplan;miningmap反映开采矿层或开采分层内采掘工程、地质和测量信息的综合性图件。［GB/T15663。6-2008，定义7。5］3。1。5瓦斯地质统计法statisticalmethodbasedonlawofgas—geology根据邻近矿井或本井田浅部实际瓦斯地质资料，统计分析得出矿井瓦斯赋存与地质构造及埋深之间的变化规律，最终推算出新矿井、新水平或新采区的瓦斯涌出量及煤与瓦斯突出危险性的方法。3。1。6煤层瓦斯含量gascontentincoalseam在自然条件下，单位质量或体积煤体中所含有的瓦斯体积量。［GB/T15663。8-2008，定义5。3］3。1
