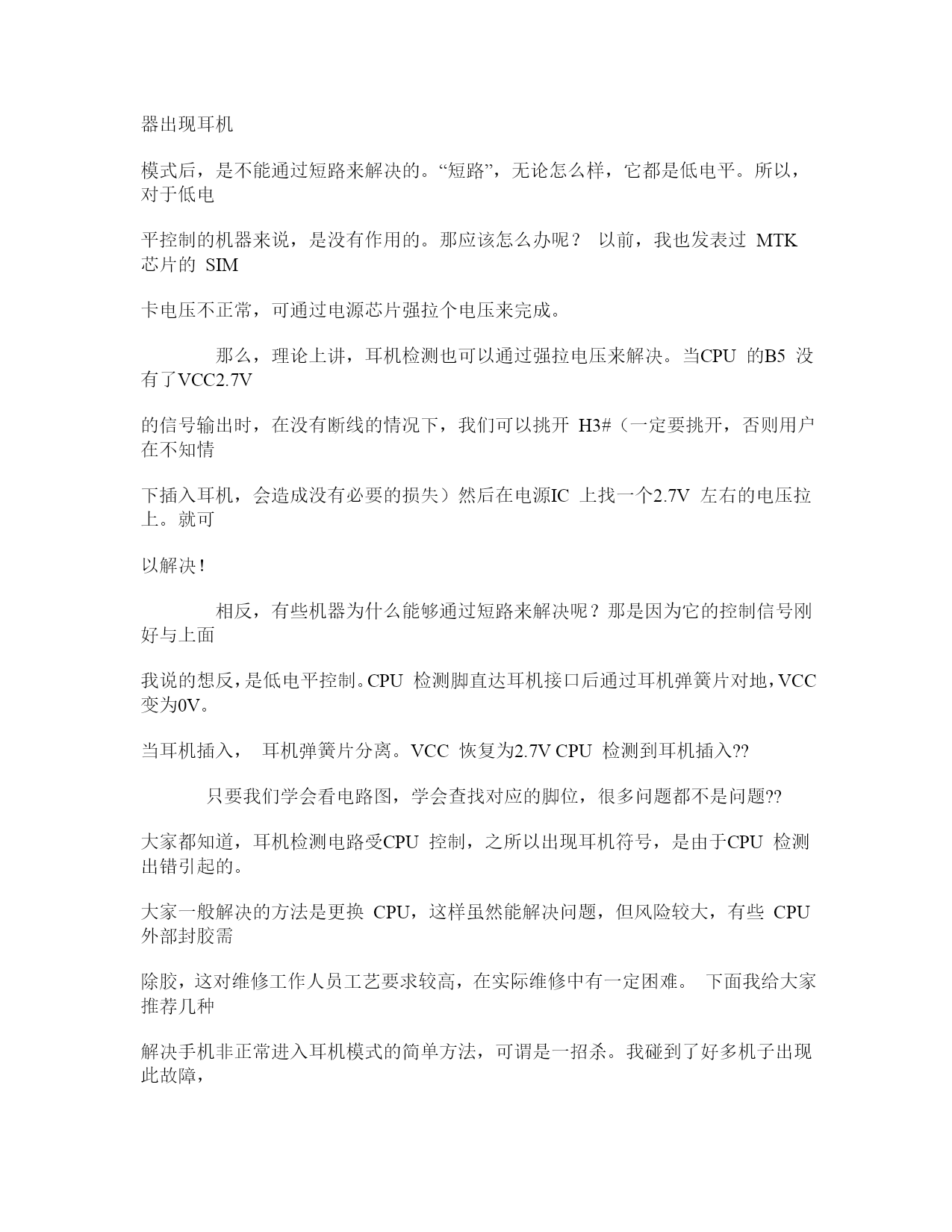

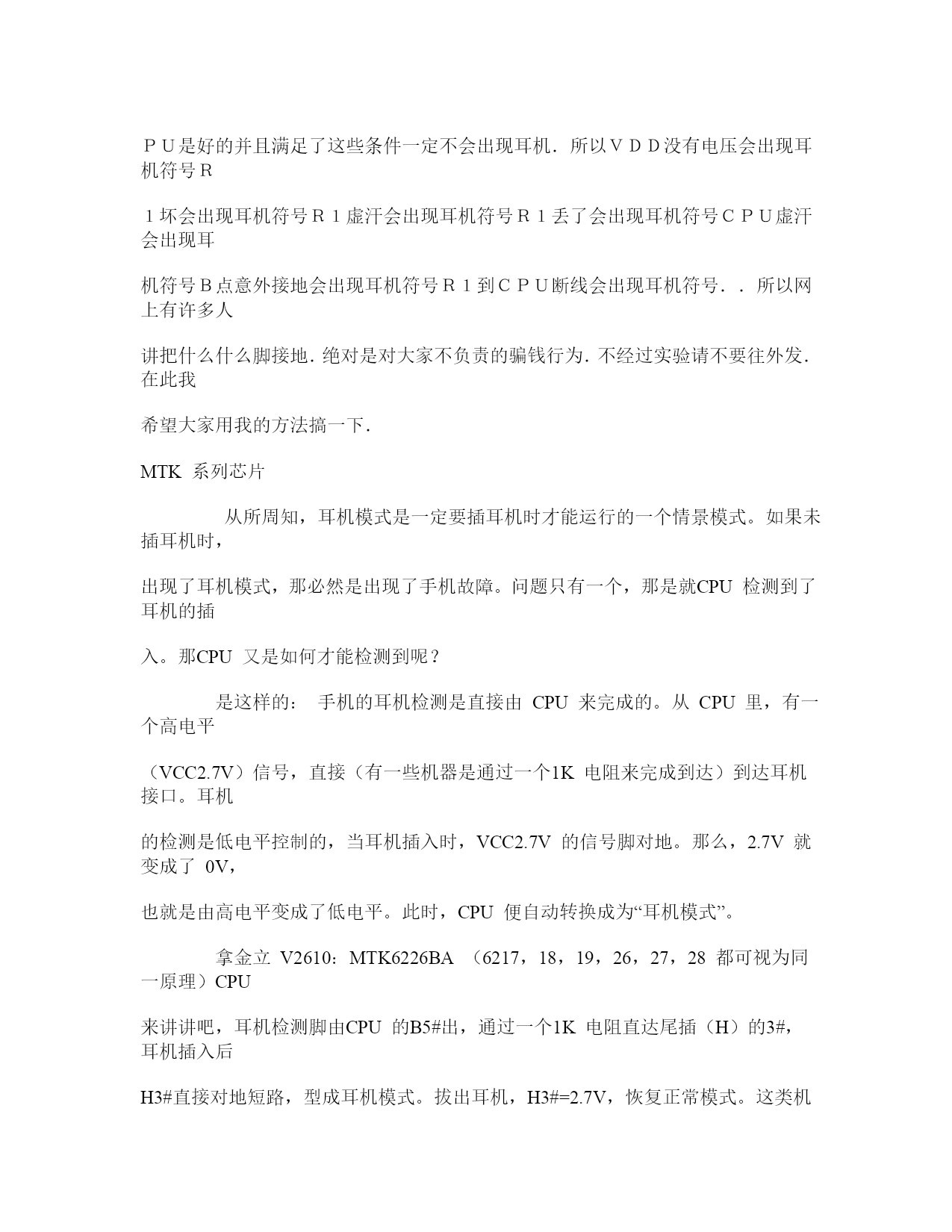

耳机模式的维修很多杂牌机出现耳机模式,尾插接口都不很一样,感觉无法下手,其实费点事,就可以解决,1,如果是高电平模式,当CPU检测到检测脚是高电平的时候手机就进入耳机模式,把接口一个一个对地,看手机的反映,屏上有取消耳机模式的那个脚,接地就可以了.2,如果是低电平模式,接一个2.8伏的电压一个一个试就可以解决.我接2.8电压时用的锡丝焊在有2.8V电压的一端,另一端缠住镊子,用镊子尖对尾插一个一个的试,如果短路电源马上短路断电,不会烧坏机子的.接地时采用同样的方法,这样应该是很安全的.MT62XX耳机模式原理MT62XX耳机模式原理与解决方法我遇到了一个６２２６ＢＡ出现耳机符号．并且进入情景模式显示耳机模式．并且改不过来．于是在尾插（耳机是插在尾插上用的）分别加高电位或拉低电压．量阻值．换ＣＰＵ写软件等未果．于是上网求助．未果．最后研究了好的手机．总结了一个万能的方法．在这里发出来与大家共享．首先告诉大家６２２６ＢＡ的Ｖ１脚处于１Ｖ以下的时候出现耳机符号．想去掉它必须有３Ｖ的ＶＤＤ电压经过几十Ｋ的电阻送入ＣＰＵ而且在这条线上的Ａ点会分出一条线去耳机的检测脚．这个脚正常的时候应该是悬空的．２.８Ｖ如果６２ＸＸ的ＣＰＵ是好的并且满足了这些条件一定不会出现耳机．所以ＶＤＤ没有电压会出现耳机符号Ｒ１坏会出现耳机符号Ｒ１虚汗会出现耳机符号Ｒ１丢了会出现耳机符号ＣＰＵ虚汗会出现耳机符号Ｂ点意外接地会出现耳机符号Ｒ１到ＣＰＵ断线会出现耳机符号．．所以网上有许多人讲把什么什么脚接地．绝对是对大家不负责的骗钱行为．不经过实验请不要往外发．在此我希望大家用我的方法搞一下．MTK系列芯片从所周知，耳机模式是一定要插耳机时才能运行的一个情景模式。如果未插耳机时，出现了耳机模式，那必然是出现了手机故障。问题只有一个，那是就CPU检测到了耳机的插入。那CPU又是如何才能检测到呢？是这样的：手机的耳机检测是直接由CPU来完成的。从CPU里，有一个高电平（VCC2.7V）信号，直接（有一些机器是通过一个1K电阻来完成到达）到达耳机接口。耳机的检测是低电平控制的，当耳机插入时，VCC2.7V的信号脚对地。那么，2.7V就变成了0V，也就是由高电平变成了低电平。此时，CPU便自动转换成为“耳机模式”。拿金立V2610：MTK6226BA（6217，18，19，26，27，28都可视为同一原理）CPU来讲讲吧，耳机检测脚由CPU的B5#出，通过一个1K电阻直达尾插（H）的3#，耳机插入后H3#直接对地短路，型成耳机模式。拔出耳机，H3#=2.7V，恢复正常模式。这类机器出现耳机模式后，是不能通过短路来解决的。“短路”，无论怎么样，它都是低电平。所以，对于低电平控制的机器来说，是没有作用的。那应该怎么办呢？以前，我也发表过MTK芯片的SIM卡电压不正常，可通过电源芯片强拉个电压来完成。那么，理论上讲，耳机检测也可以通过强拉电压来解决。当CPU的B5没有了VCC2.7V的信号输出时，在没有断线的情况下，我们可以挑开H3#（一定要挑开，否则用户在不知情下插入耳机，会造成没有必要的损失）然后在电源IC上找一个2.7V左右的电压拉上。就可以解决！相反，有些机器为什么能够通过短路来解决呢？那是因为它的控制信号刚好与上面我说的想反，是低电平控制。CPU检测脚直达耳机接口后通过耳机弹簧片对地，VCC变为0V。当耳机插入，耳机弹簧片分离。VCC恢复为2.7VCPU检测到耳机插入??只要我们学会看电路图，学会查找对应的脚位，很多问题都不是问题??大家都知道，耳机检测电路受CPU控制，之所以出现耳机符号，是由于CPU检测出错引起的。大家一般解决的方法是更换CPU，这样虽然能解决问题，但风险较大，有些CPU外部封胶需除胶，这对维修工作人员工艺要求较高，在实际维修中有一定困难。下面我给大家推荐几种解决手机非正常进入耳机模式的简单方法，可谓是一招杀。我碰到了好多机子出现此故障，屡试不爽。要想解决一个故障，在单片机器件中首先要了解其工作原理。在手机的耳机检测电路中不外乎有两种情况：一种是高电平有效，一种是低电平有效。当我们碰见手机出现耳机符号故障时，首先判断该耳机检测电路是高电平有效还是低电平有效。有图纸的机型可参照图纸找到其耳机检测电路，快速锁定故障点并解决。可是现在大部分国产机图纸资料有限，我们只能靠经验维修，下面我介绍的是已经探测到的故障点。一、PMB6850CPU系列，此机型耳机检测为低电平有效，其VMIC偏压供电由CPUF1脚控制为高电平，当插入耳机后偏压接地被拉低，CP
