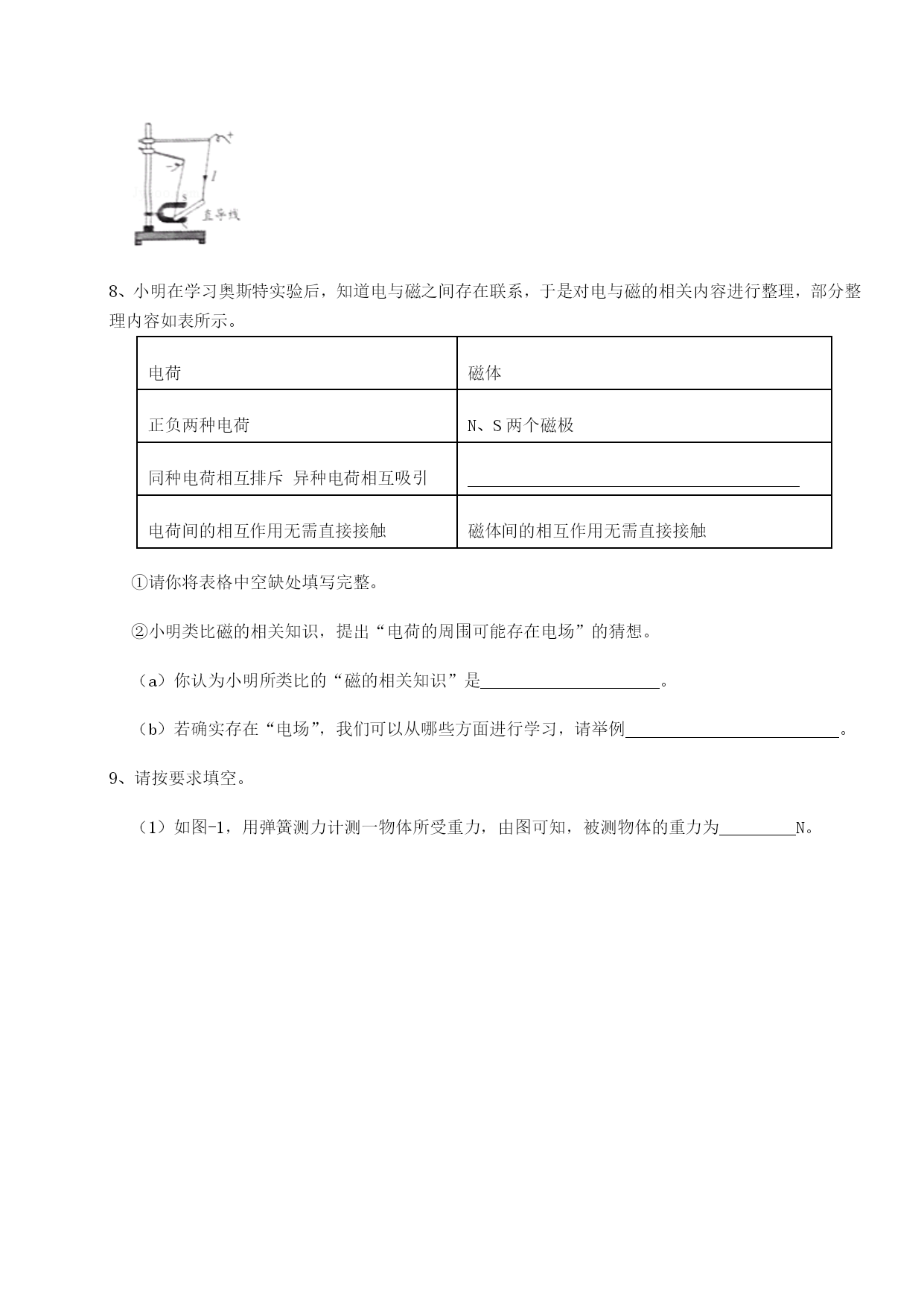

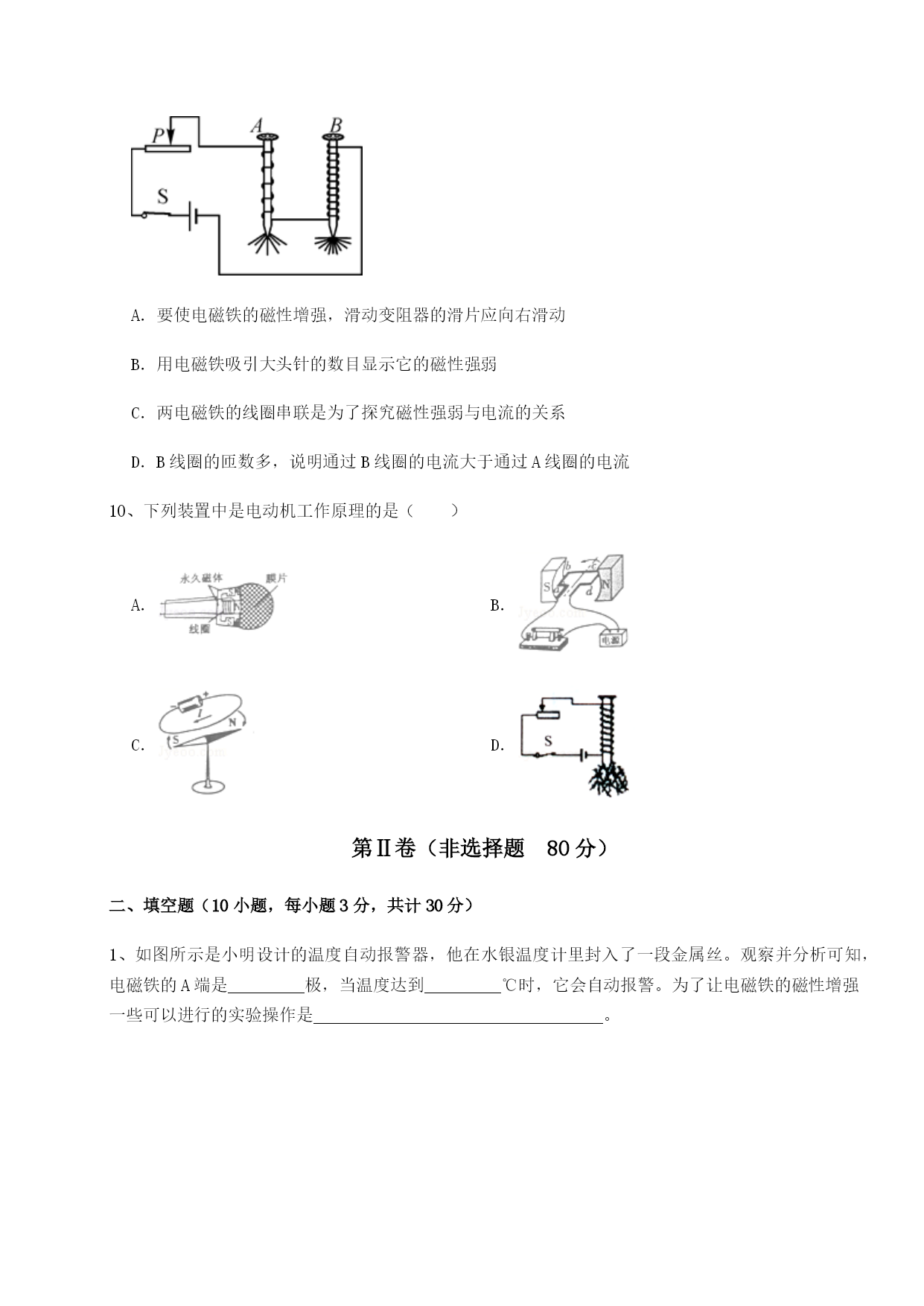

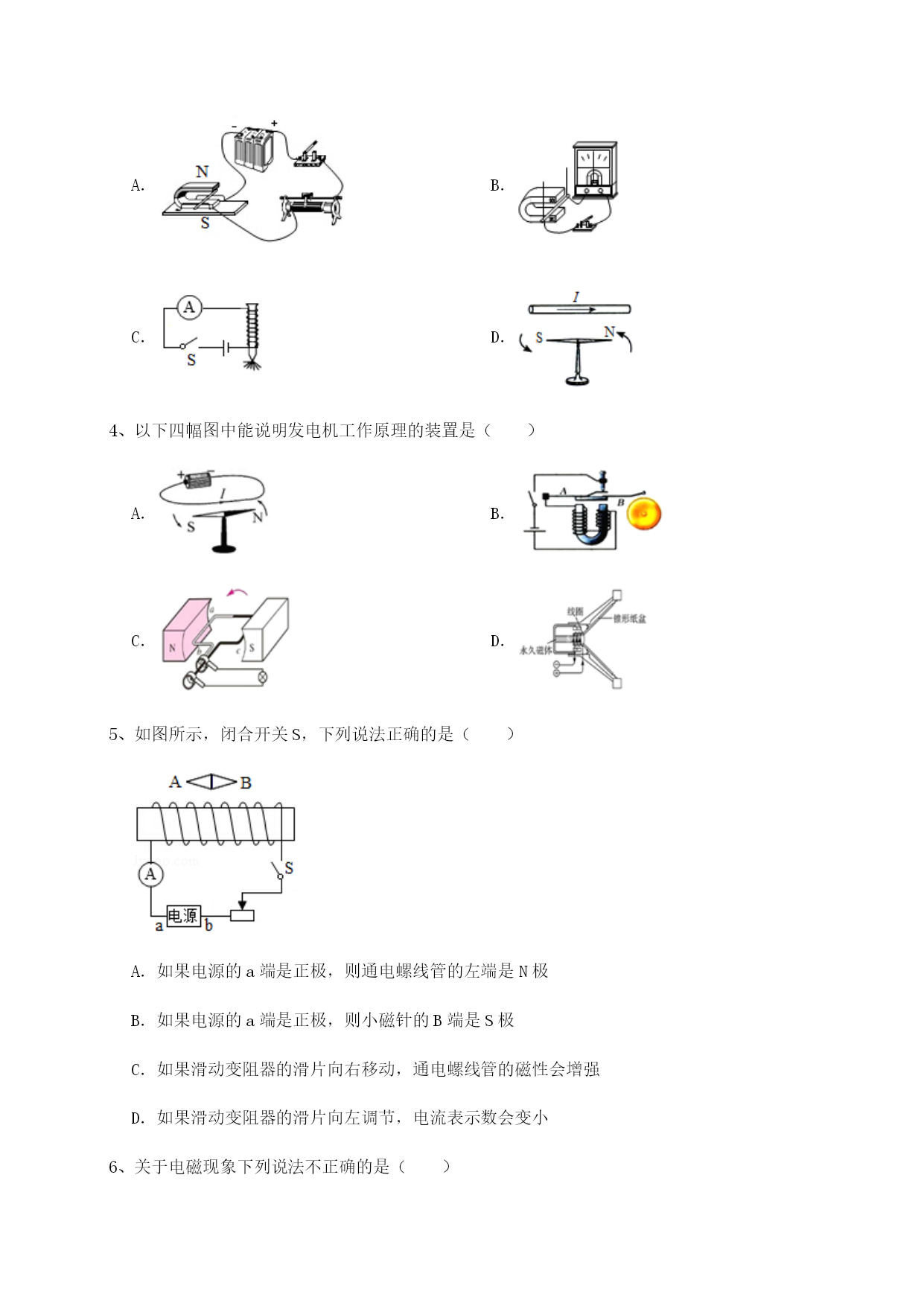

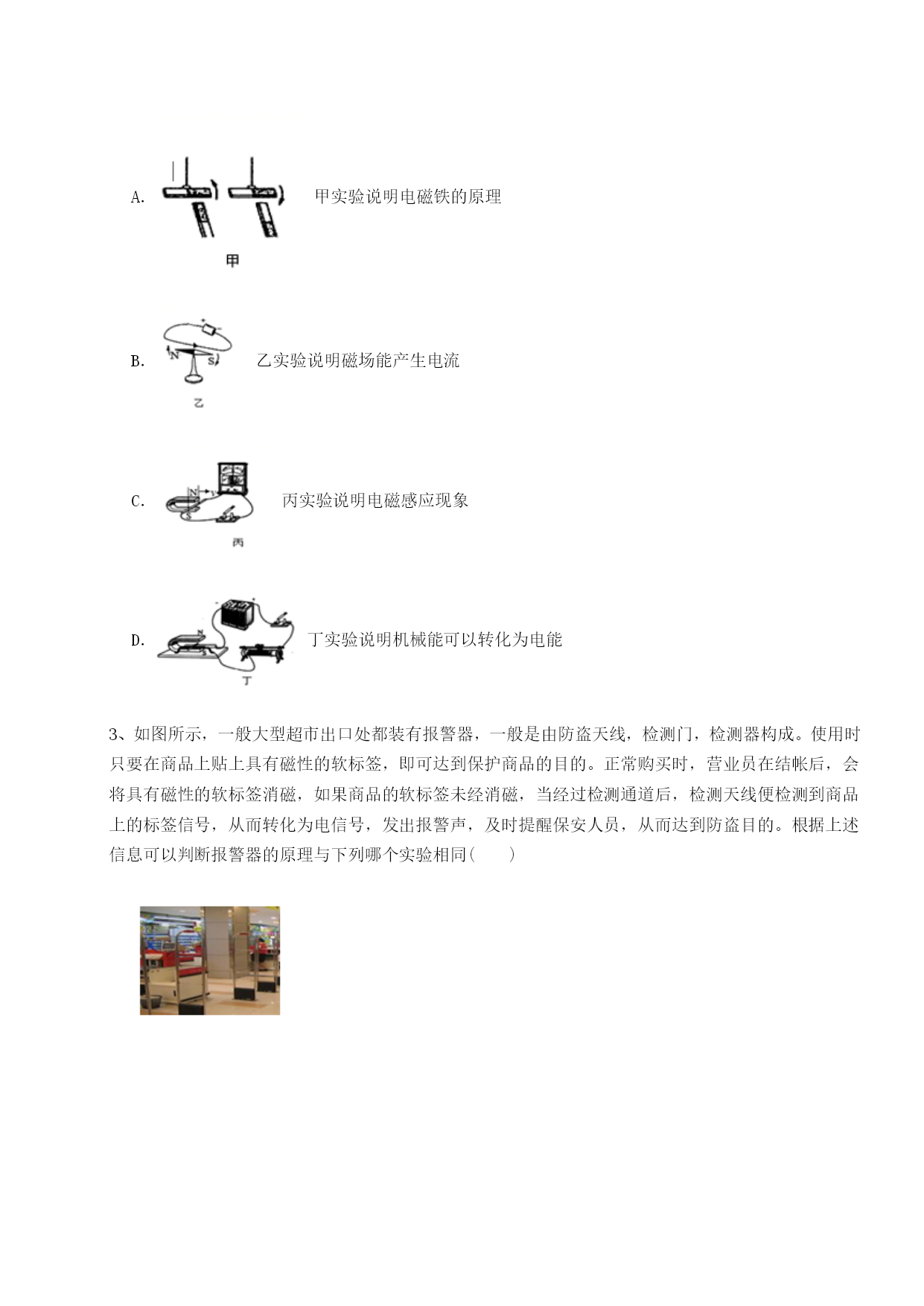

重庆市九龙坡区北师大版物理九年级电磁现象达标测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图中展示了我国古代劳动人民的智慧成果，对其所涉及的物理知识表述正确的是（）A．日晷：光的折射B．司南：摩擦起电C．紫砂壶：连通器D．水车：内能的利用2、如图所示，甲、乙、丙、丁是四幅实验图，下列说法中正确的是（）A．甲实验说明电磁铁的原理B．乙实验说明磁场能产生电流C．丙实验说明电磁感应现象D．丁实验说明机械能可以转化为电能3、如图所示，一般大型超市出口处都装有报警器，一般是由防盗天线，检测门，检测器构成。使用时只要在商品上贴上具有磁性的软标签，即可达到保护商品的目的。正常购买时，营业员在结帐后，会将具有磁性的软标签消磁，如果商品的软标签未经消磁，当经过检测通道后，检测天线便检测到商品上的标签信号，从而转化为电信号，发出报警声，及时提醒保安人员，从而达到防盗目的。根据上述信息可以判断报警器的原理与下列哪个实验相同()A．B．C．D．4、以下四幅图中能说明发电机工作原理的装置是（）A．B．C．D．5、如图所示，闭合开关S，下列说法正确的是（）A．如果电源的a端是正极，则通电螺线管的左端是N极B．如果电源的a端是正极，则小磁针的B端是S极C．如果滑动变阻器的滑片向右移动，通电螺线管的磁性会增强D．如果滑动变阻器的滑片向左调节，电流表示数会变小6、关于电磁现象下列说法不正确的是（）A．图甲中，开关闭合后，位于螺线管右侧的小磁针会逆时针旋转B．图乙中，用手反复摩擦的塑料细绳散开，是因为同种电荷相互排斥C．图丙中，人们利用该原理发明了电动机D．图丁中，当水位达到金属块A之后，红灯亮7、如图所示是一款“运动手环”，其主要部分是一段密闭的空心塑料管，管内有一小块磁铁，管外缠绕着线圈。戴着这种手环走路时，磁铁在管内反复运动，线圈中便会产生电流，液晶屏就会显示运动的步数。所示的实验装置中，能反映其工作原理的是（）A．B．C．D．8、在这次疫情期间，小明经常在家中做饭，一天他在冰箱中找东西拿来做饭，但他还没有把冰箱门完全关闭时，冰箱门却被吸过去紧紧关闭了，他想到了磁极间的相互作用，于是他做了如图所示的通电螺线管外部的磁场分布的实验中，开关闭合后，下列说法正确的是（）A．小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端B．小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端C．小磁针甲和小磁针乙静止时N极均指向右端D．小磁针甲和小磁针乙静止时N极均指向左端9、为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是()A．要使电磁铁的磁性增强，滑动变阻器的滑片应向右滑动B．用电磁铁吸引大头针的数目显示它的磁性强弱C．两电磁铁的线圈串联是为了探究磁性强弱与电流的关系D．B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流10、下列装置中是电动机工作原理的是（）A．B．C．D．第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、如图所示是小明设计的温度自动报警器，他在水银温度计里封入了一段金属丝。观察并分析可知，电磁铁的A端是极，当温度达到℃时，它会自动报警。为了让电磁铁的磁性增强一些可以进行的实验操作是。2、如图所示，当开关S闭合时，通电螺线管的A端为极（选填“N”或“S”），当滑动变阻器P向右移动时，通电螺线管的磁性将（选填“增强”或“减弱”）．3、如图甲，水平桌面上，两块相同的条形磁铁在水平推力F1的作用下，作匀速直线运动。（1）取走其中一块磁铁后，另一块磁铁在水平推力F2的作用下仍作匀速直线运动，如图乙，则F2F1（选填“＞”、“＝”或“＜”）；（2）如图丙，磁铁在F2作用下，匀速直线运动过程中，若闭合开关S，则磁铁速度将（选填“变大”、“不变”或“变小”），此时，将滑动变阻器的滑片向左移动，欲保持磁铁匀速直线运动，F2应（选填“变大”、“不变”或“变小”）。4、如图所示，斜面顶端固定着一个电磁铁，闭合开关时，其右端为极；在其右端放置一个铁质小车，发现电磁铁的吸引力不足以吸住小车，为了能吸住小车，可将滑动变阻器的滑片向（选填“a
