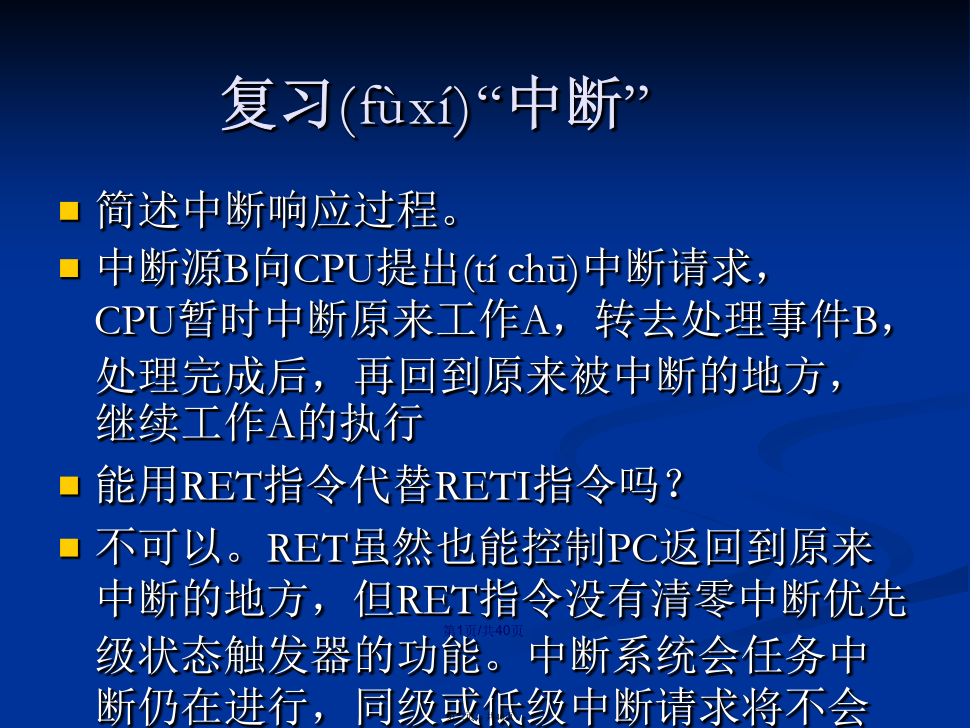

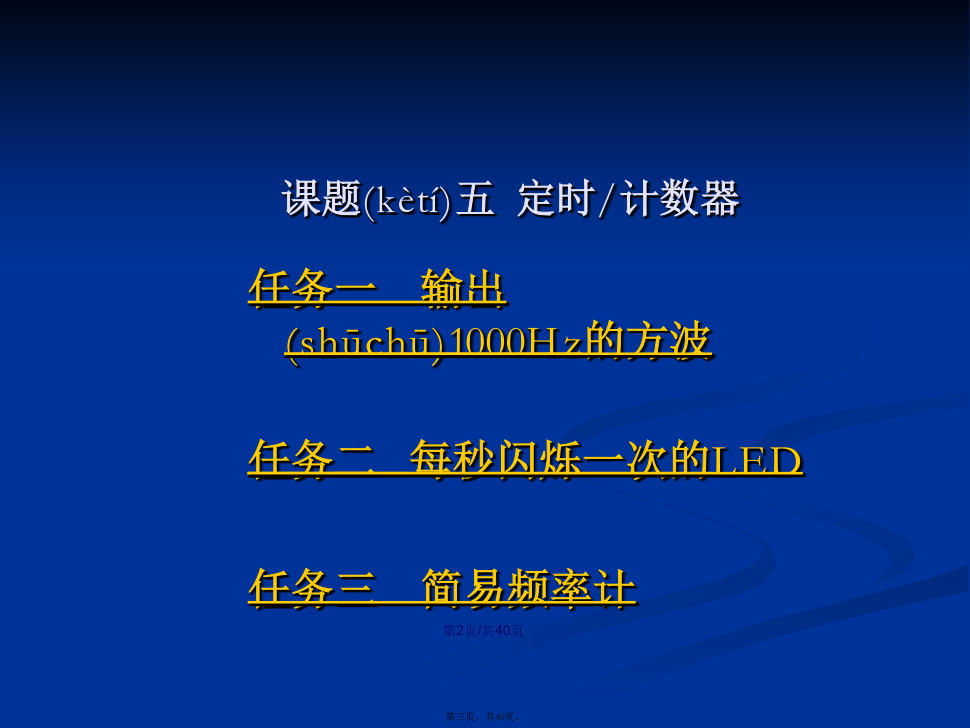

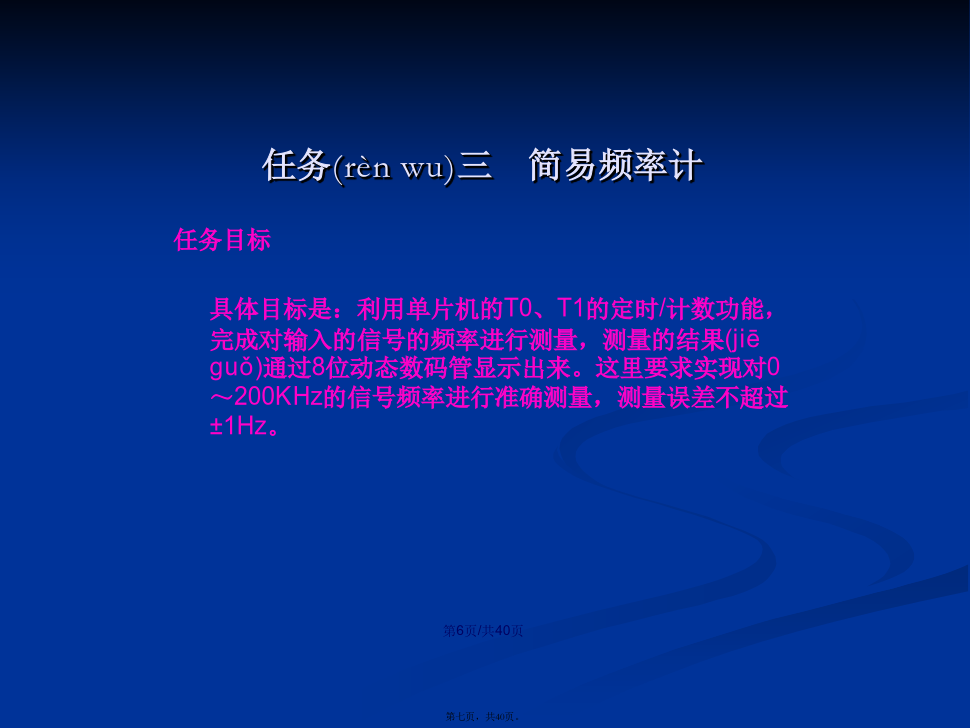

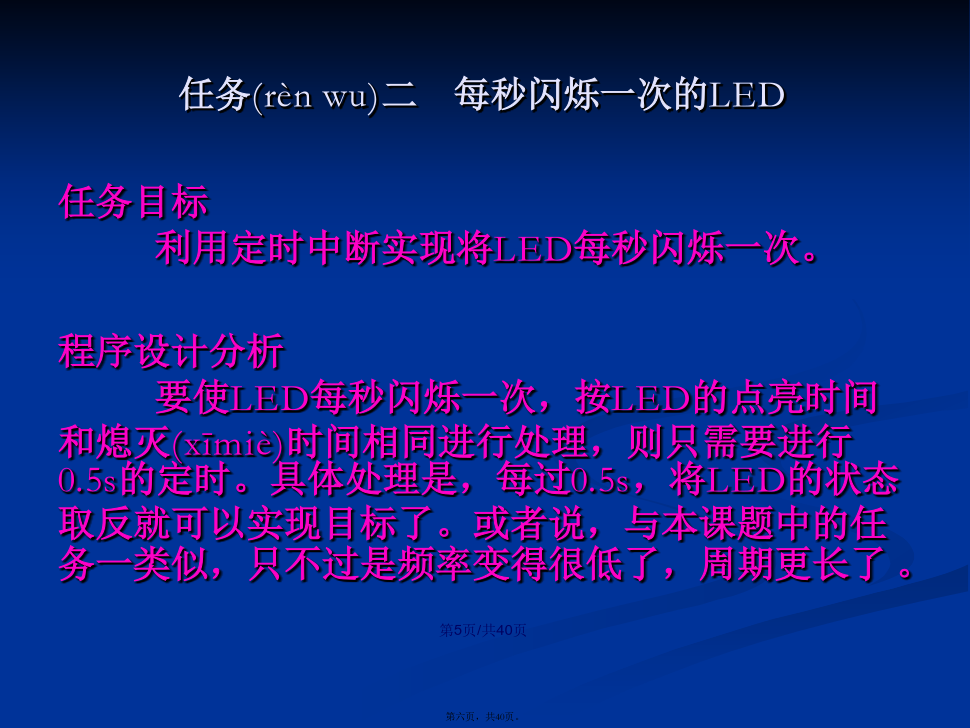

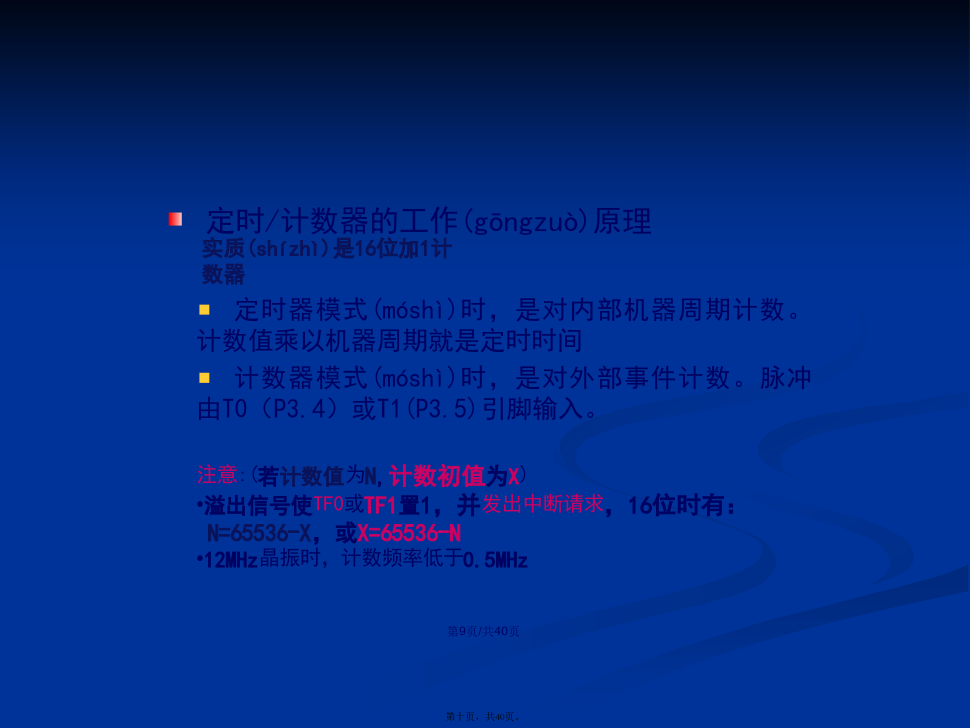

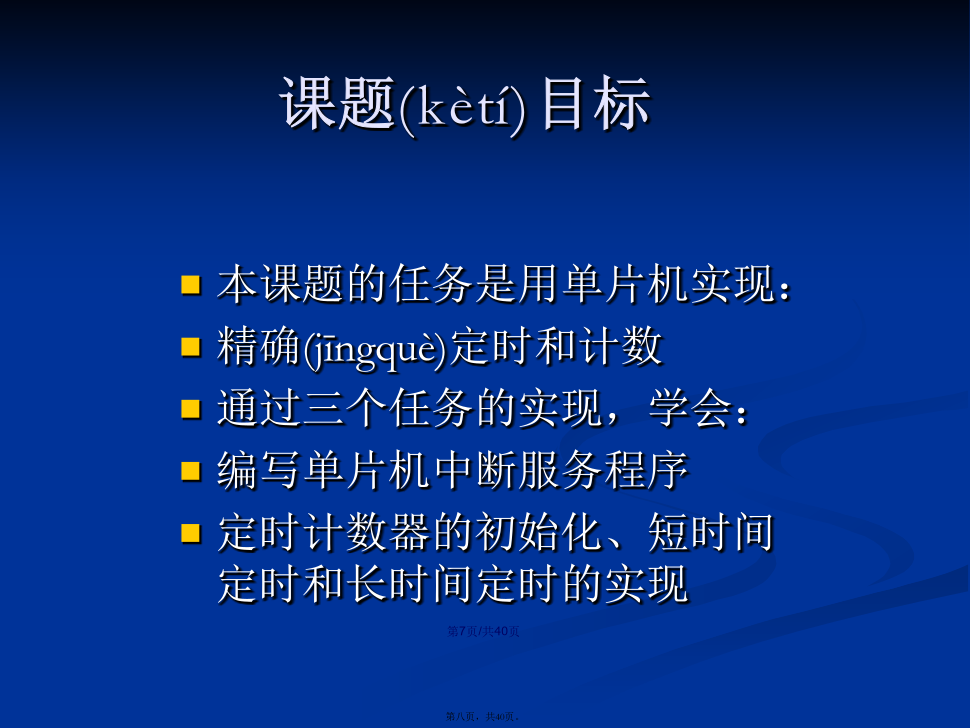

会计学复习“中断”课题五定时/计数器任务一输出1000Hz的方波延时500μs任务二每秒闪烁一次的LED任务三简易频率计课题目标80C51单片机的定时(dìnɡshí)/计数器定时/计数器的工作(gōngzuò)原理2定时(dìnɡshí)/计数器的控制控制(kòngzhì)寄存器TCON3定时(dìnɡshí)/计数器的工作方式门控位作用(zuòyòng)方式(fāngshì)1：16位方式(fāngshì)【例5-4】若要求定时(dìnɡshí)器T0工作于方式1，定时(dìnɡshí)时间为1ms，当晶振为6MHz时，求送入TH0和TL0的计数初值各为多少？应怎样送入TH0和TL0？方式(fāngshì)2：8位自动重装方式(fāngshì)方式3：（仅T0有此方式，T1的方式3将停止(tíngzhǐ)计数）定时(dìnɡshí)应用定时时间较大时（大于65ms）。实现方法：一是采用1个定时器定时一定的间隔（如20ms），然后用软件进行计数；二是采用2个定时器级联，其中一个定时器用来产生周期信号（如20ms为周期），然后将该信号送入另一个计数器的外部脉冲输入端进行脉冲计数。任务一P1.0输出1000Hz的方波初始化定时器启动定时sbitP10=P1^0voidmain(){TMOD=0x01;TH0=(65536-500)/256;TL0=(65536-500)%256;ET0=1;EA=1;TR0=1;}voidTimer0_int()interupt1{TH0=(65536-500)/256;TL0=(65536-500)%256;P10=~P10;}任务二每秒闪烁一次的LED任务二每秒闪烁一次的LED任务二每秒闪烁一次的LEDsbitP10=P1^0;voidmain(){TMOD=0x01;TH0=(65536-500)/256;TL0=(65536-500)%256;ET0=1;EA=1;TR0=1;while(1);}voidTimer0_int()interupt1{TH0=(65536-500)/256;TL0=(65536-500)%256;P10=~P10;}sbitP10=P1^0;unsignedcharcount=0;voidmain(){TMOD=0x01;TH0=(65536-20000)/256;TL0=(65536-20000)%256;ET0=1;EA=1;TR0=1;while(1);}voidTimer0_int()interupt1{TH0=(65536-20000)/256;TL0=(65536-20000)%256;count++;if(count==25){P10=~P10;count=0;}}问题：修改代码，让P10输出1000HZ方波，P11输出500HZ方波任务三简易频率计课题分析图8-1简易频率计实物图图6-6频率计电路原理图程序设计(chénɡxùshèjì)分析二、输入的脉冲计数作为定时器T0，为了得到1s内的频率值，需要在定时1s之前将其初始值赋为0。同时，由于T0的最大计数值为65536，小于要求计数的频率的最大值，所以，在1s内，完全有可能产生溢出，对此，采用与定时1s的类似的方法，使用软件来记录计数器有几次溢出。初始化T0,T1开中断(zhōngduàn)启动T0,T1计数值n=0;提问：本章小结单片机中断系统、定时系统是单片机系统重要的内容。单片机的中断系统能有效地解决慢速工作的外围设备与快速工作的CPU之间的矛盾，可以提高工作效率，提高实时处理功能，以便对随机发生的事件作出快速响应和及时处理。中断的处理过程包括：中断请求、中断响应、中断服务及中断返回。单片机对中断的处理主要通过中断寄存器TCON、SCON、IE、IP实现。MCS-51芯片中有定时器/计数器电路，它可以实现定时控制、延时、脉冲计数、频率测量、脉宽测量、信号发生等功能。单片机有2个定时器/计数器，对机内脉冲计数实时定时器，对机外脉冲计数器时计数器，主要由控制寄存器TCON、TMODS实现编程控制。定时器/计数器由4种工作方式，即方式0、方式1、方式2和方式3，以对应不同的定时/计数范围和使用方式。其中方式1定时/计数范围最大，数值为65536
