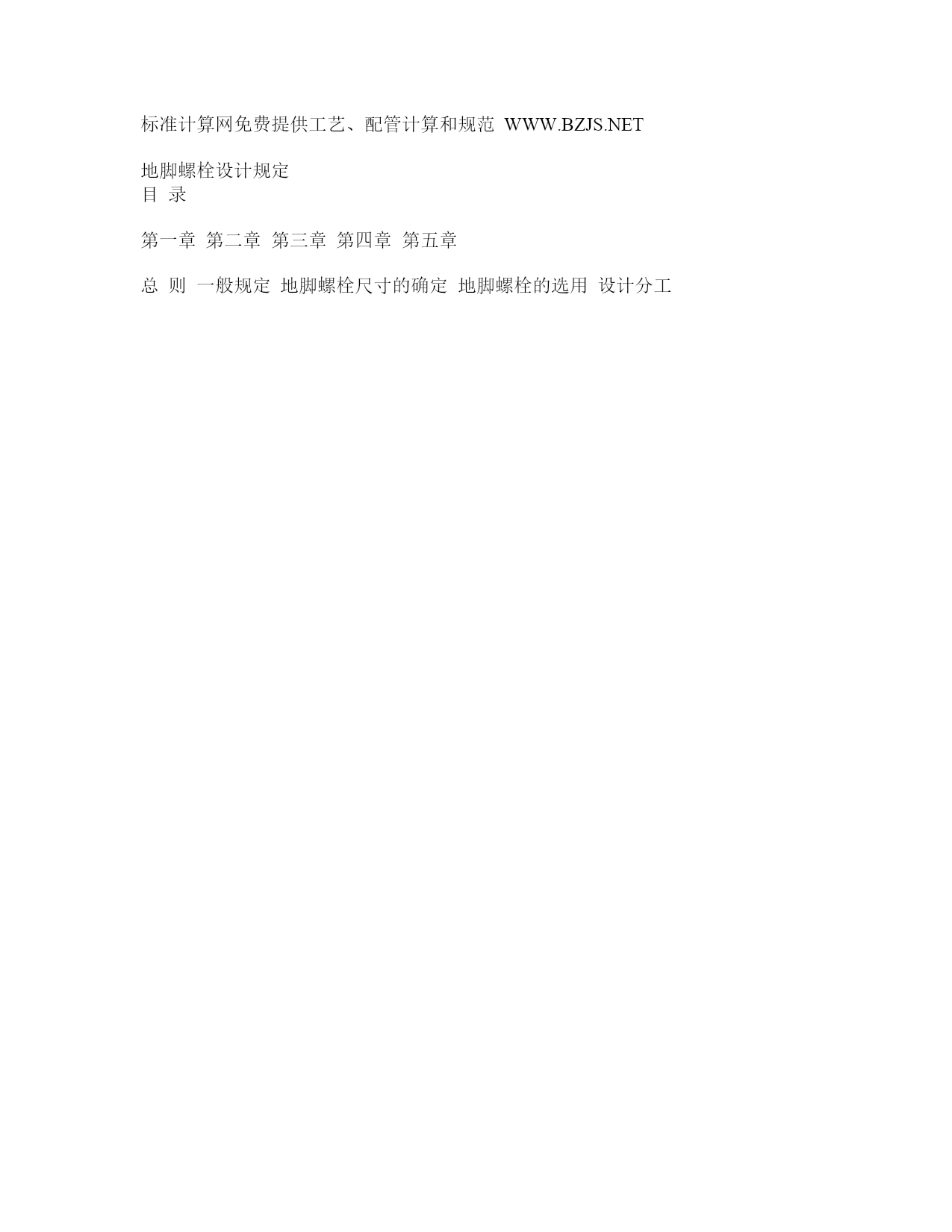

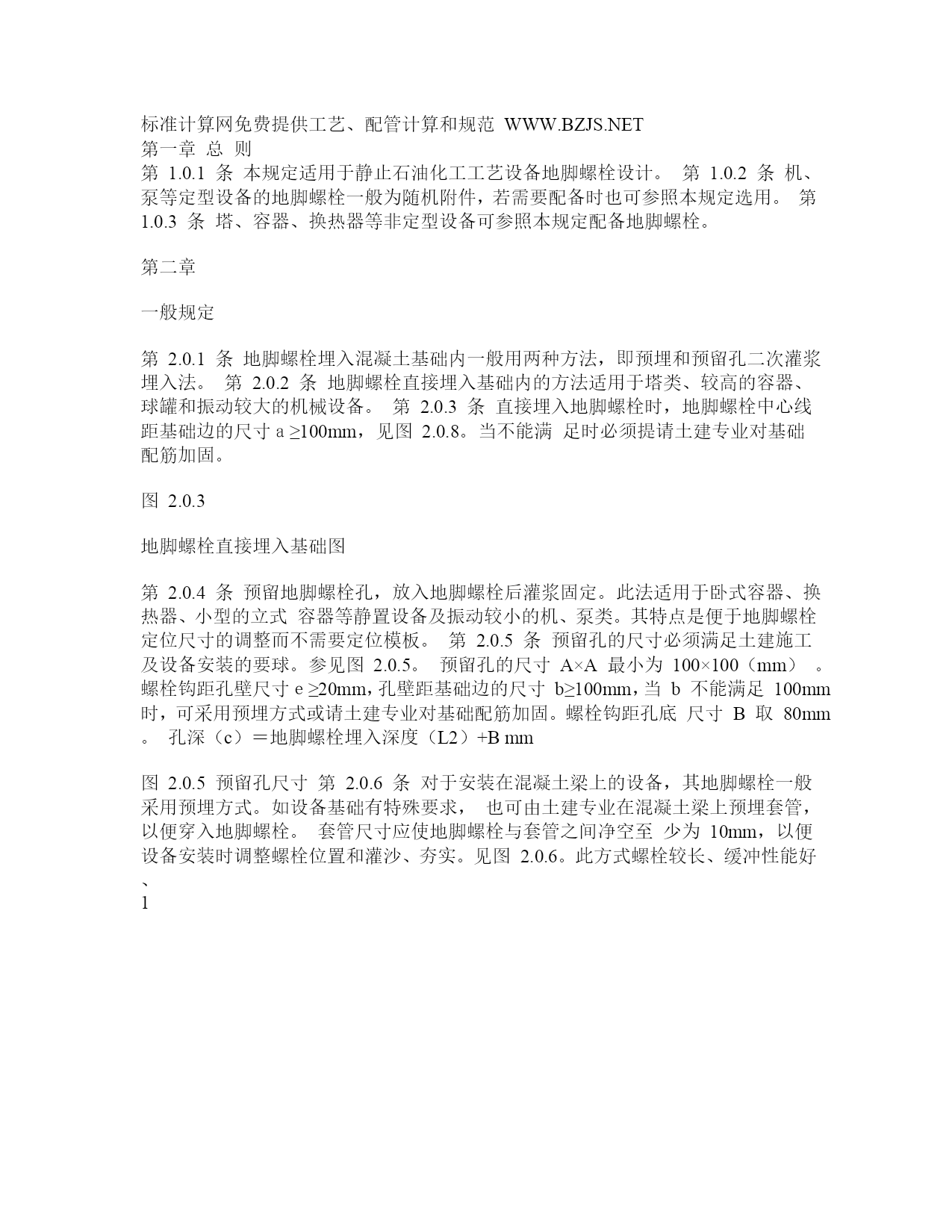

标准计算网免费提供工艺、配管计算和规范WWW.BZJS.NET地脚螺栓设计规定目录第一章第二章第三章第四章第五章总则一般规定地脚螺栓尺寸的确定地脚螺栓的选用设计分工标准计算网免费提供工艺、配管计算和规范WWW.BZJS.NET第一章总则第1.0.1条本规定适用于静止石油化工工艺设备地脚螺栓设计。第1.0.2条机、泵等定型设备的地脚螺栓一般为随机附件，若需要配备时也可参照本规定选用。第1.0.3条塔、容器、换热器等非定型设备可参照本规定配备地脚螺栓。第二章一般规定第2.0.1条地脚螺栓埋入混凝土基础内一般用两种方法，即预埋和预留孔二次灌浆埋入法。第2.0.2条地脚螺栓直接埋入基础内的方法适用于塔类、较高的容器、球罐和振动较大的机械设备。第2.0.3条直接埋入地脚螺栓时，地脚螺栓中心线距基础边的尺寸ａ≥100mm，见图2.0.8。当不能满足时必须提请土建专业对基础配筋加固。图2.0.3地脚螺栓直接埋入基础图第2.0.4条预留地脚螺栓孔，放入地脚螺栓后灌浆固定。此法适用于卧式容器、换热器、小型的立式容器等静置设备及振动较小的机、泵类。其特点是便于地脚螺栓定位尺寸的调整而不需要定位模板。第2.0.5条预留孔的尺寸必须满足土建施工及设备安装的要球。参见图2.0.5。预留孔的尺寸A×A最小为100×100（mm）。螺栓钩距孔壁尺寸ｅ≥20mm，孔壁距基础边的尺寸b≥100mm，当b不能满足100mm时，可采用预埋方式或请土建专业对基础配筋加固。螺栓钩距孔底尺寸B取80mm。孔深（c）＝地脚螺栓埋入深度（L2）+Bmm图2.0.5预留孔尺寸第2.0.6条对于安装在混凝土梁上的设备，其地脚螺栓一般采用预埋方式。如设备基础有特殊要求，也可由土建专业在混凝土梁上预埋套管，以便穿入地脚螺栓。套管尺寸应使地脚螺栓与套管之间净空至少为10mm，以便设备安装时调整螺栓位置和灌沙、夯实。见图2.0.6。此方式螺栓较长、缓冲性能好、1标准计算网免费提供工艺、配管计算和规范WWW.BZJS.NET又可更换螺栓，但稳定性较差。图2.0.6地脚螺栓穿套管安装图第2.0.7条对于安装在钢梁上的设备，其基础螺栓、螺母、垫片的规格和尺寸应由安装专业选定。安装在钢梁上的设备，其地脚螺栓应贯穿型钢上下缘。当钢梁较大，设备较小时，也可只固定在型钢上缘上。见图2.0.7。图2.0.7钢粱上地脚螺栓安装图第2.0.8条对于振动、冲击较大的大型压缩机等，设备制造厂一般提供建议的基础图形及地脚螺栓的安装要求。应与土建专业协商地脚螺栓的埋入方法。第三章地脚螺栓尺寸的确定第3.0.1条地脚螺栓的直径由设备专业确定。第3.0.2条地脚螺栓长度的确定地脚螺栓长度等于地脚螺栓外露长度加埋入深度之和。一、地脚螺栓的外露长度，见图3.0.2-1（mm）L1=l1＋l2＋l3＋l4其中：L1——地脚螺栓外露长度：l1——设备底座或支座、支腿底板厚度，l2——垫圈厚度；，l3——螺母厚度（振动设备、塔类、大型设备及换热器活动端使用双螺母）l4——高出螺母面的长度，一般为2t～3t。t为螺距，按表3.0.2-1选用螺丝规格螺距t101.5121.75162202.5243303.5364424.5485图3.0.2-1地脚螺栓外露长度二、地脚螺栓的埋入深度，见图3.0.2-22标准计算网免费提供工艺、配管计算和规范WWW.BZJS.NETL2=l5＋l6（mm）其中：L2——地脚螺栓埋入深度，l5——埋入混凝土基础中的长度，由设备专业提出，土建专业核定，一般可参照表3.0.2-2选用；l6——基础灌浆层厚度，取50mm。埋入深度l5螺栓规格不产生拉力的设备、卧式容器产生拉力的卧式换热器和立式容器高耸的塔、容器和振动较大设备M690M8120200M10150240300M12180320400M16240400500M20300480600M24360600750M304509001080M36M42M481050126012001440图3.0.2-2地脚螺栓预埋深度三、地脚螺栓长度L＝L1＋L2（mm）其中：L－－地脚螺栓长度；L1－－地脚螺栓外露长度；L2－－地脚螺栓埋入深度。第四章地脚螺拴的选用第4.0.1条本规定，当采用预留孔埋入地脚螺栓时，应首先按国家标准GB799－88选用地脚螺栓。规格及尺寸见图4.0.1和表4.0.1。当设备对地脚螺栓机械性能及型式有特殊要求时，应由设备专业选材。图4.0.1地脚螺栓外形图3标准计算网免费提供工艺、配管计算和规范WWW.BZJS.NET地脚螺栓尺寸螺纹规格dbmaxminDhL1XmaxLmax公称min8072881
