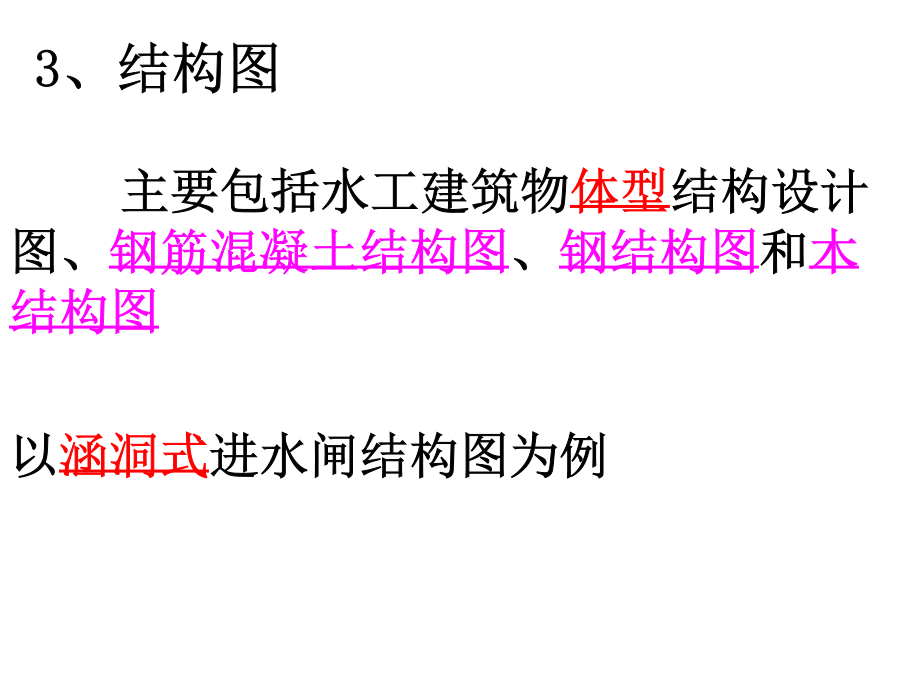

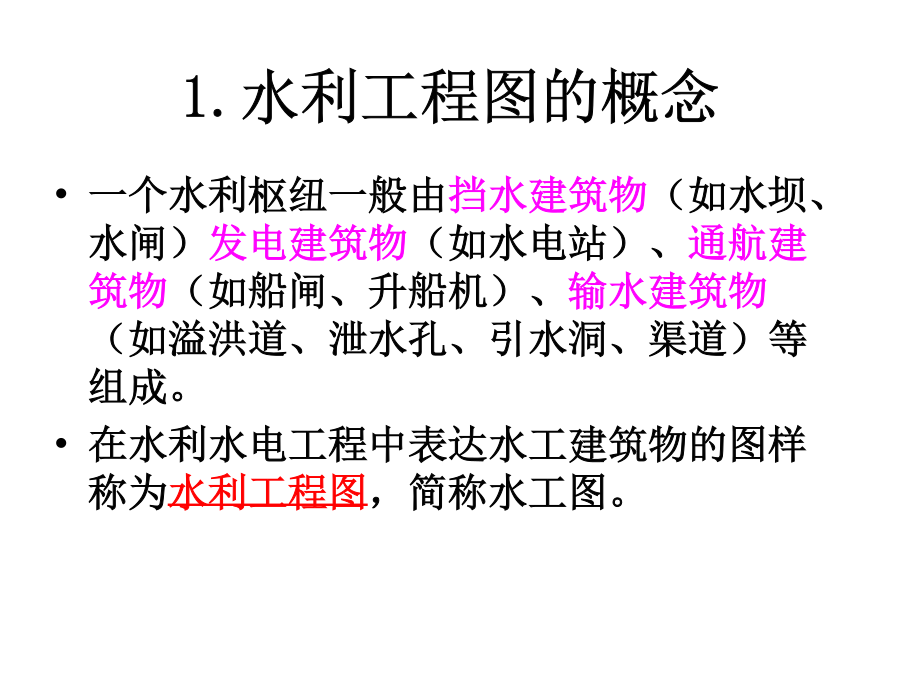

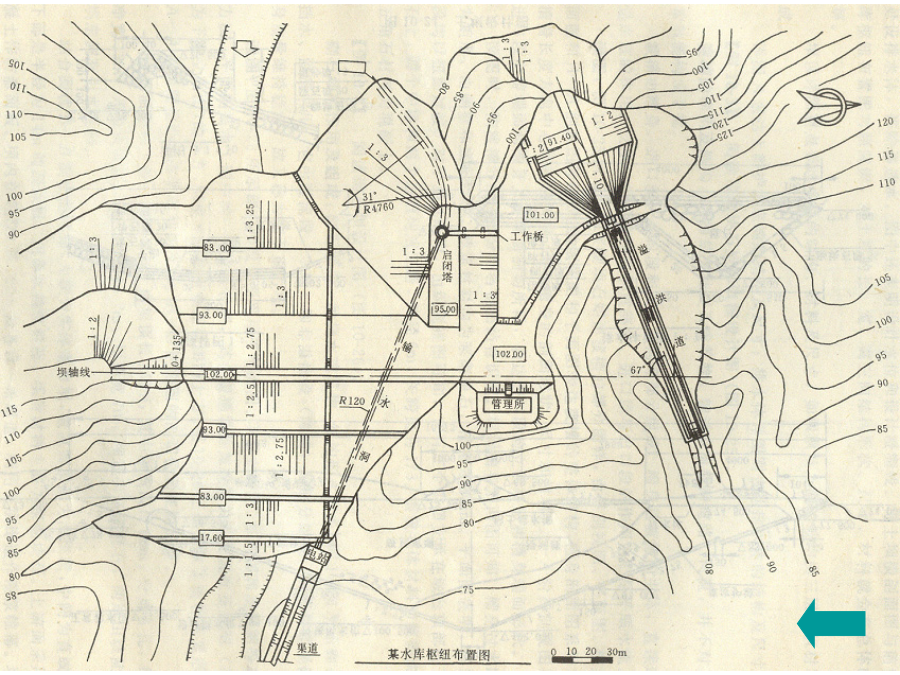

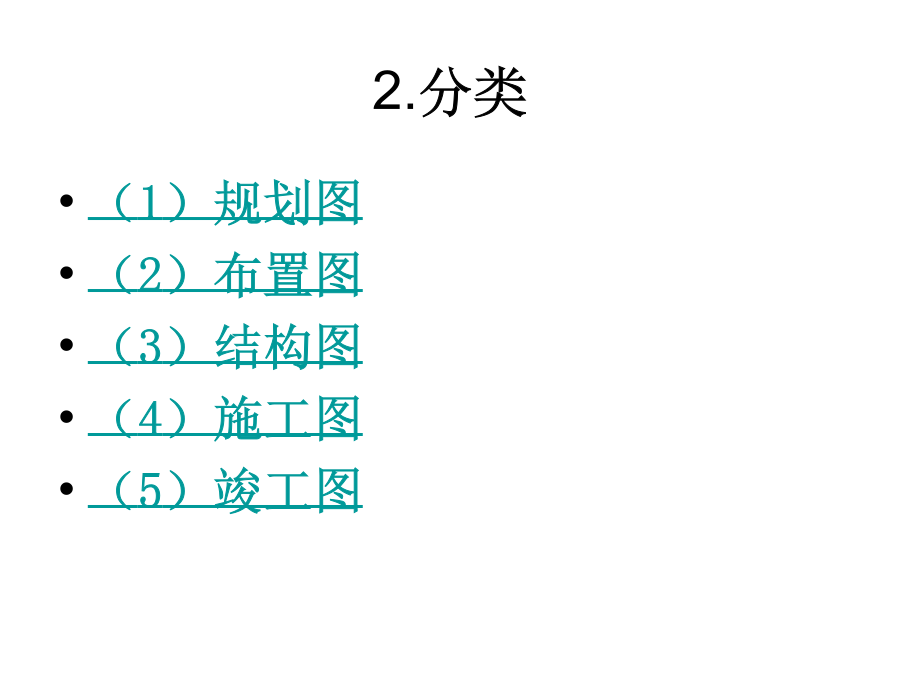

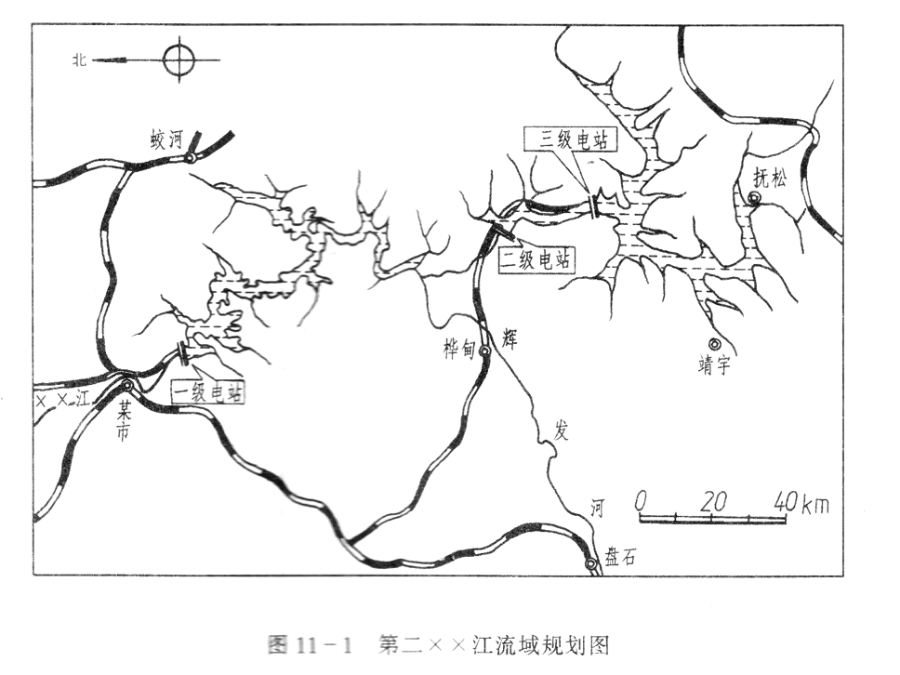

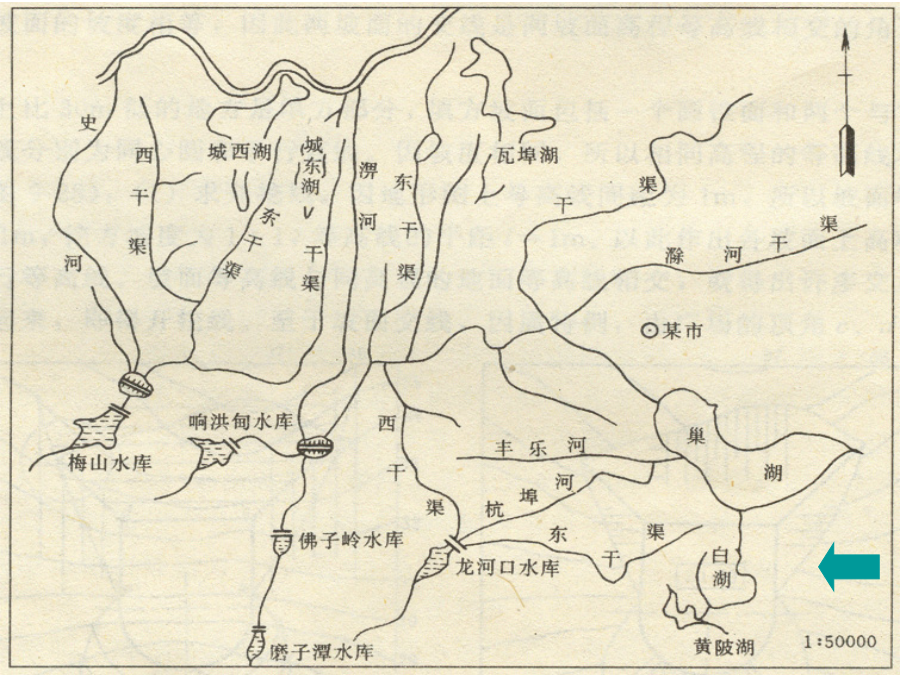

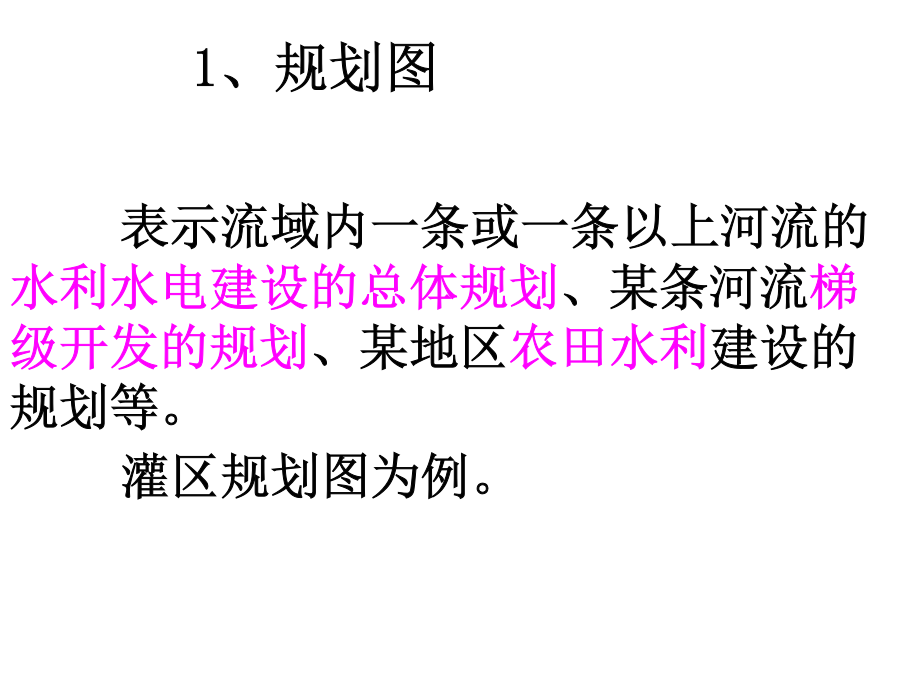

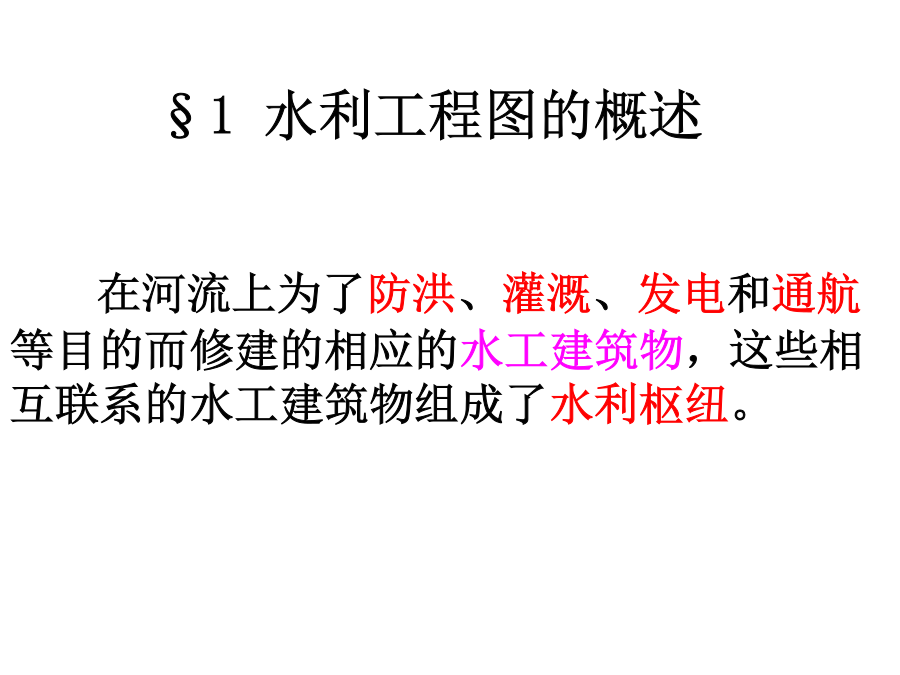

§1水利工程图概述§2水利工程图中的表达方法§3水利工程图中常见曲面的画法§4水利工程图的尺寸注法§5水利工程图的识读§6钢筋混凝土结构图§1水利工程图的概述1.水利工程图的概念2.分类1、规划图2、布置图3、结构图4、施工图5、竣工图注意要点：结构图和施工图一般较详细地表达该建筑物的整体和各组成部分的形状、大小、构造和材料。（建筑材料图例）结构图和施工图的比例一般为1:1000~1:10水工图按设计阶段分，主要有规划设计图、初步设计图、技术设计图和施工设计图。表1水工图中常用的平面图例表2水工图中常用建筑材料图例§2水工图中的表达方法一、基本规定二、视图配置及名称三、水工图的习惯画法和规定画法一、基本规定2、图线水工图中图线的线型和用途基本上与土木建筑图中的一致，但有两点需注意：①水工图中的粗实线除了表示可见轮廓线外，还用来表示结构分缝线和地质断层线及岩性分界线②水工图中的原轮廓线除了可用双点画线表示外，还可以用虚线表示。3、符号水工图中表示水流方向的箭头符号指北针的绘制，其位置一般在图的左上角，必要时可画在图纸的其它适当位置。二、视图配置及名称2、剖视图平行于建筑物轴线或顺河流方向剖切所得，亦可称为纵剖视图。用以表达建筑物内部的结构形状及位置关系，表达建筑物的高度尺寸及特征水位，表达地形、地质情况及建筑材料。3、立面图正视图、左视图、右视图、后视图可称为立面图（或立视图）。当视向与水流方向有关时，视向顺水流方向所得的立面图，可称为上游立面（立视）图；反之，视向逆水流方向时，称为下游立面（立视）图。对水闸而言，上游立面图相当于左视图，下游立面图相当于右视图。主要用以表达水工建筑物的立面外形。4、剖面图为了不影响原图的清晰表达，水工图中多采用移出剖面。用以表达建筑物组成部分的断面形状及建筑材料。5、详图将建筑物的部分结构用大于原图所采用的比例画出的图形，称为详图。6、视图配置及标注为便于读图，水工图中各视图应尽可能按投影关系配置；有时为合理利用图纸，将某些视图配置在图幅内适当的地方，也是允许的；大型水工建筑物的视图较大，可以将某一视图单独画在一张图纸上。水工图中各视图的图名应分别注写在图形上方，并在图名下方画一粗横线；当整张图纸中只采用一种比例时，比例应注写在标题栏内，否则应和视图名称一起注写；必要时，在图名下方可加注该图与高程的关系，或与桩号的关系,如：×坝段观察设备水平剖面剖面3-3150.00桩号0+400三、水工图中的习惯画法和规定画法2、省略画法当图形对称时，可以只画对成的一半，但需在对称线上加注对称符号，如图涵洞的平面图所示。3、简化画法对于图样中的一些细小结构，当其成规律分布时，可以简化绘制，即只绘其中少数几个，其余的用中心线或轴线表示其位置，如图中进水闸的排水孔；图样中的某些设备（如闸门起闭机、发电机等），因属外构件或另有图纸表达，在建筑物结构图中可简化绘制或省略不画。4、拆卸画法当视图、剖视图中所要表达的结构被另外的结构或回填土遮挡时，可假想将遮挡部分拆卸去掉，然后作被遮挡结构的投影，如进水闸结构图，在平面图中为了清楚地表达闸墩和挡土墙，将对称线后部的桥面板假想拆掉，填土也被假想掀掉。因为平面图是对称的，所以与实线对称的虚线可以省略不画，使平面图表达更清晰。5、分层画法对于多层结构，可按构造层次分层绘制，相邻层用波浪线分界，并可用文字注写各层结构的名称6、连接画法当图形较长时，允许将其分成两部分绘制，再用连接符号表示相连，并用大写拉丁字母编号，这种画法称为连接画法7、合成视图对称或基本对称的图形，可将两个相反方向的视图或剖视图、剖面图各画对称的一半，并以对称线为界，合成一个图形，称为合成视图。这种表达方法在水工图中被较广泛采用，因为建在河流中的水工建筑物，其上游部分（迎水面）的结构往往与下游部分的结构不一样，所以一般需绘制其上游方向和下游方向的视图或剖视图、剖面图。如图中B—B（上游）和C—C（下游）的合成视图。§3水工图中常见曲面的画法一、柱面作图要领:在反映其轴线实长的视图中画出若干条间隔不等的直素线（细实线）。靠近轮廓线处密，靠近轴线处稀。1.锥面的形成锥面是由一直线（母线）沿着一曲导线并通过一导点运动而形成的。1、两种画法：在其反映轴线实长的视图中画若干条有疏密之分的直素线在反映锥底圆弧实形的视图中则画若干条均匀的直素线。2、在锥面的各视图中均画出若干条示坡线，注意锥面素线和示坡线应指向锥顶。三、渐变面2、渐变面的素线表示法表达要领如图16（b）所示（1）用粗实线画出渐变面的外形轮廓。（2）用细实线画出平面与斜椭圆锥面的切线（分界线），其正面投影和水平投影均与斜椭圆锥面圆心连线的同面投影重合。
