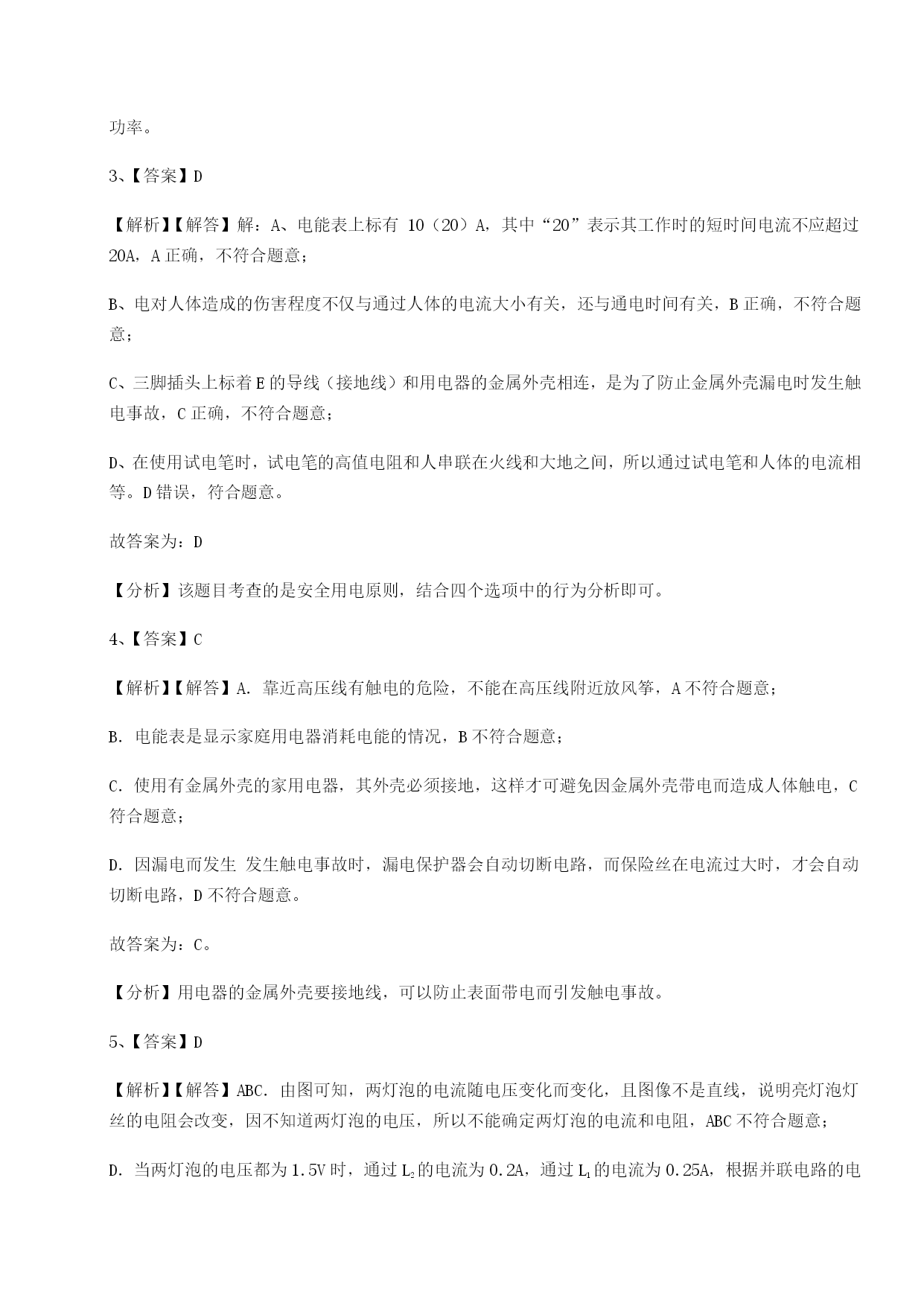

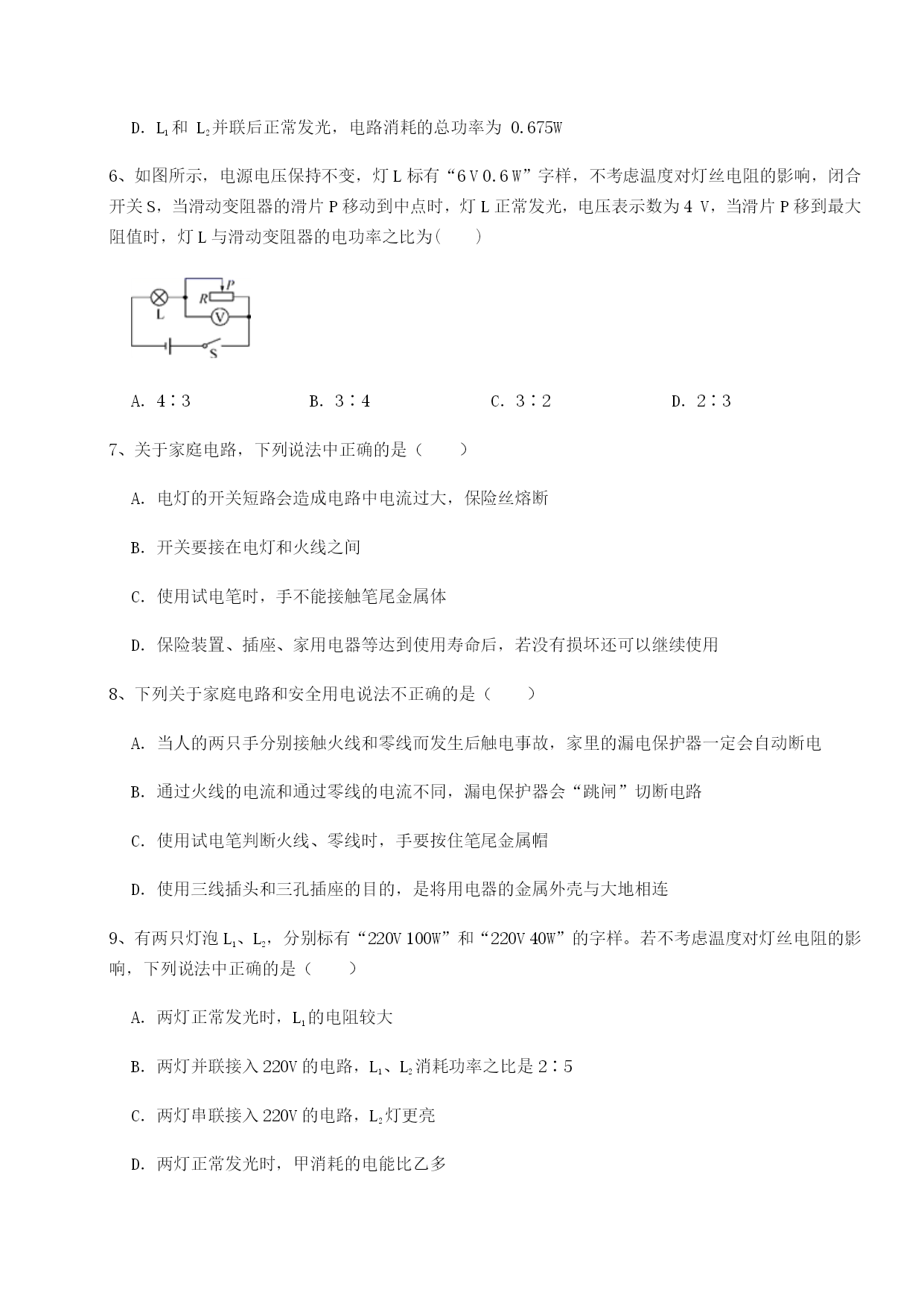

湖南张家界民族中学北师大版物理九年级电功和电功率章节测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图甲所示，电源电压保持不变，R是定值电阻。闭合开关S后，滑片P从b端滑到a端的过程中，两电表示数变化关系如图乙所示，则下列说法正确的是（）A．电源电压为14VB．滑动变阻器的最大阻值为20WC．电路消耗的最小功率为2WD．滑片P在a端时，2min内R消耗的电能是240J2、如图所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是（）A．灯L亮度变暗B．电压表V与电流表A1，示数之比不变C．电路的总功率变小D．电压表示数变大3、下列关于安全用电的说法，错误的是（）A．电能表上标有10（20）A，则其工作时的电流不应超过20AB．电对人体造成的伤害程度与通过人体的电流的大小及持续时间有关C．洗衣机电源插头上标着E的导线跟其金属外壳相连D．某人使用试电笔的时候，试电笔中电流很大，人体中电流很小4、关于家庭电路和安全用电，下列说法正确的是（）A．能在高压线附近放风筝B．家用电能表上的示数显示了家庭用电的总功率C．使用有金属外壳的家用电器，其外壳必须接地D．因漏电而发生触电事故时，保险丝会自动切断电路5、两只小灯泡L1和L2的额定电压为1.5V，它们的电流随电压变化的曲线如图所示。根据图像判断，下列选项中正确的是（）A．L1的电阻大于L2的电阻B．通过L1的电流为0.25AC．L2的电阻值为7.5ΩD．L1和L2并联后正常发光，电路消耗的总功率为0.675W6、如图所示，电源电压保持不变，灯L标有“6V0.6W”字样，不考虑温度对灯丝电阻的影响，闭合开关S，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为4V，当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为()A．4∶3B．3∶4C．3∶2D．2∶37、关于家庭电路，下列说法中正确的是（）A．电灯的开关短路会造成电路中电流过大，保险丝熔断B．开关要接在电灯和火线之间C．使用试电笔时，手不能接触笔尾金属体D．保险装置、插座、家用电器等达到使用寿命后，若没有损坏还可以继续使用8、下列关于家庭电路和安全用电说法不正确的是（）A．当人的两只手分别接触火线和零线而发生后触电事故，家里的漏电保护器一定会自动断电B．通过火线的电流和通过零线的电流不同，漏电保护器会“跳闸”切断电路C．使用试电笔判断火线、零线时，手要按住笔尾金属帽D．使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连9、有两只灯泡L1、L2，分别标有“220V100W”和“220V40W”的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A．两灯正常发光时，L1的电阻较大B．两灯并联接入220V的电路，L1、L2消耗功率之比是2∶5C．两灯串联接入220V的电路，L2灯更亮D．两灯正常发光时，甲消耗的电能比乙多10、标有“220V40W”“110V40W”和“36V40W”的三盏灯并联在36V的电路中，则它们发光时的亮度（）A．“220V40W”最亮B．“110V40W”最亮C．“36V40W”最亮D．一样亮第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、为了合理利用资源，减少能耗量，国家积极推广使用节能电器，根据我国的使用实际，这些家用节能电器的额定电压为V，若以额定功率为25W的节能灯代替额定功率为60W的普通照明灯，假设每天开灯4小时，采用上述措施每盏灯每月(以30天计)能节电度。2、一台直流电动机的线圈电阻为2Ω，工作时通过线圈的电流为5A，加在它两端的电压为220V，那么电流在5分钟内消耗的电能是J，产生的热量是J。3、如下图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，甲产生的原因是用电器的过大，乙产生的原因是发生。4、有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，A的电阻值为Ω;当A和B串联,两者电阻相同时，电源电压为V；A和B并联在电压为2.5V的电源两端A、B的电功率之比为。5、LED灯具有节能、环保的特点，一盏“220V5W”的LED灯与一盏“220V25W”的普通节能灯亮度相当。
