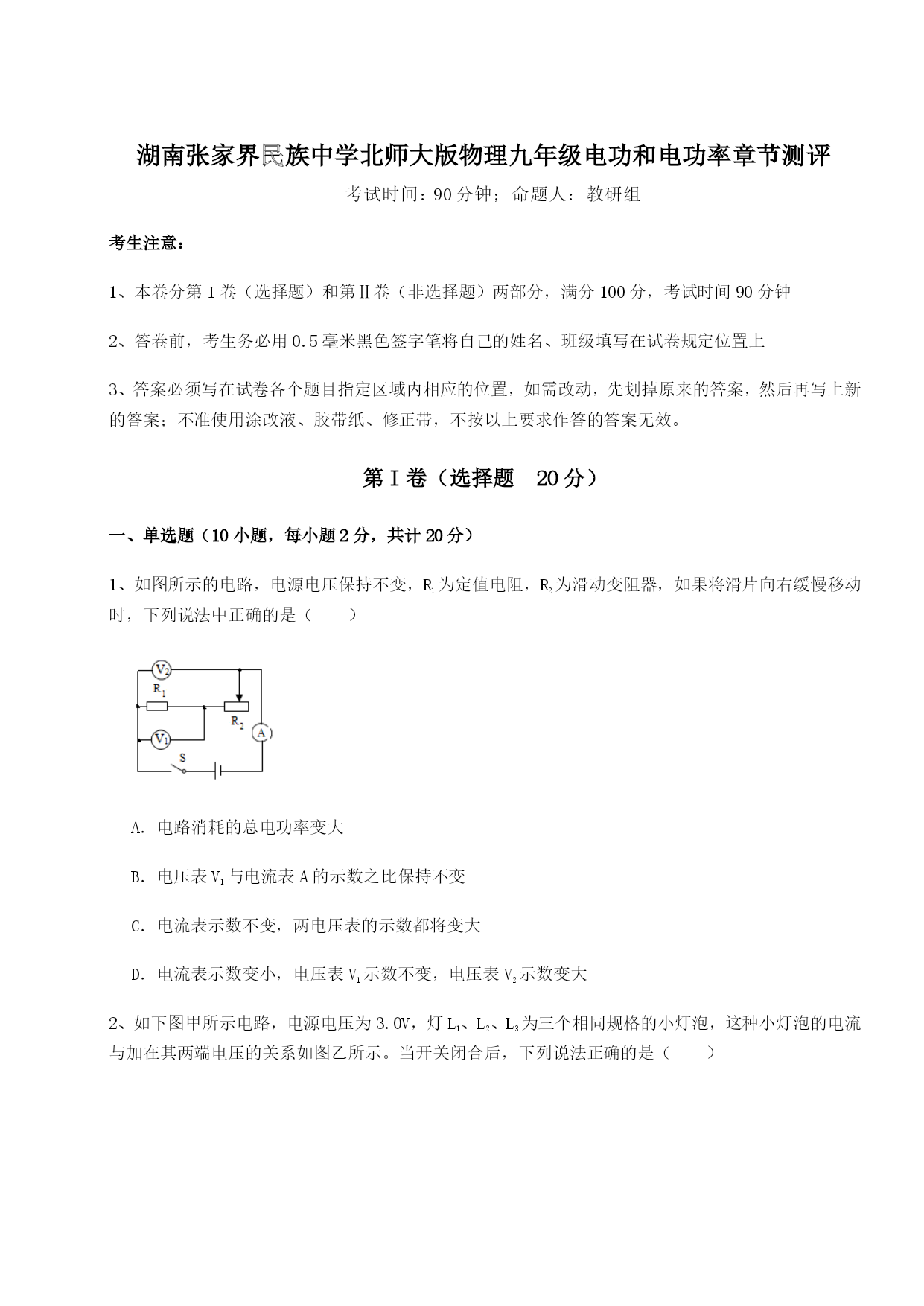

湖南张家界民族中学北师大版物理九年级电功和电功率章节测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示的电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，如果将滑片向右缓慢移动时，下列说法中正确的是（）A．电路消耗的总电功率变大B．电压表V1与电流表A的示数之比保持不变C．电流表示数不变，两电压表的示数都将变大D．电流表示数变小，电压表V1示数不变，电压表V2示数变大2、如下图甲所示电路，电源电压为3.0V，灯L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的电流与加在其两端电压的关系如图乙所示。当开关闭合后，下列说法正确的是（）A．干路的电流为0.5AB．灯泡L1的电流为灯泡L2电流的2倍C．灯泡L2消耗的电功率为0.30WD．电路消耗的总电功率为0.75W3、如图甲所示，小灯泡L的额定电压为5V，滑动变阻器R的最大阻值为60Ω，电流表量程为“0～0.6A”，电压表量程为“0～15V”，电源电压恒定。闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，绘制了电流表示数与电压表示数关系图像如图乙所示，电流表示数与滑动变阻器R连入电路阻值的变化关系图像如图丙所示。则下列说法中正确的是（）A．电源电压为5VB．小灯泡正常发光时电阻为2.5ΩC．当电压表示数为1V时，滑动变阻器消耗的电功率为2.5WD．当电压表示数为2V时，小灯泡和变阻器消耗的功率之比为1：44、如图甲所示是小灯泡L和电阻R的I－U图象，将小灯泡L和电阻R接入图乙所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W，下列说法错误（）①只闭合开关S1时，小灯泡L的电阻为3Ω②再闭合开关S2时，电流表示数增加0.2A③再闭合开关S2时，电路总功率为1.4W④再闭合开关S2后，在1min内电阻R产生的热量为240JA．①③B．②④C．①④D．②③5、将“220V100W”的电风扇和“220V100W”的电烙铁分别接人家庭电路中，正常工作相同时间，关于两者消耗的电能和产生的热量，下列说法正确的是（）A．消耗的电能和产生的热量都一样多B．消耗的电能一样多，但产生的热量不一样多C．消耗的电能不样多，但产生的热量一样多D．清耗的电能和产生的热量都不一样多6、如图所示电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当R2的滑片向右滑动时，下列说法中正确的是（）A．电流表示数不变，两电压表的示数都变大B．电压表V1与电流表的示数之比保持不变C．电流表示数变小，电压表V1示数不变，电压表V2示数变大D．电路消耗的总功率变大7、两只小灯泡L1和L2的额定电压为1.5V，它们的电流随电压变化的曲线如图所示。根据图像判断，下列选项中正确的是（）A．L1的电阻大于L2的电阻B．通过L1的电流为0.25AC．L2的电阻值为7.5ΩD．L1和L2并联后正常发光，电路消耗的总功率为0.675W8、家庭电路中的保险丝熔断了，以下原因中不可能的（）A．家庭电路中用电器的总功率过大B．电灯开关中的两根导线相碰C．保险丝的规格不合适，熔断电流太小D．插头中的两根导线相碰9、如图所示，只闭合开关S时灯L1的功率为9W；断开开关S，闭合S1、S2时，灯L1的功率为16W。电源电压不变，且灯丝电阻不受温度的区影响。则L1、L2两灯灯丝电阻之比是（）A．1：3B．4：3C．3：1D．3：410、下图是做电学实验时所用电路的一部分，根据图中两表的示数，一定可以测出灯泡（）A．正常发光时的电阻B．实际电功率C．消耗的电能D．产生的热量第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、图中R1＝4Ω，R2＝6Ω，把它们并联在U＝3V的电路中，则R1和R2并联后的总电阻为Ω；通电30s，电阻R1消耗的电能为J．2、某型号电饭煲有加热和保温功能，如下图甲所示为其内部电路原理图，当开关S接触点1时，该电饭煲处于（填“保温”或“加热”）状态．如图乙是该电饭煲工作时电功率与时间的关系图像，则图中阴影部分面积表示的物理量是，其大小为．3、将标有“6V3W”字样的小灯泡L1与额定电压为12V的小灯泡L2并联接在电源上，L1正常发光，
