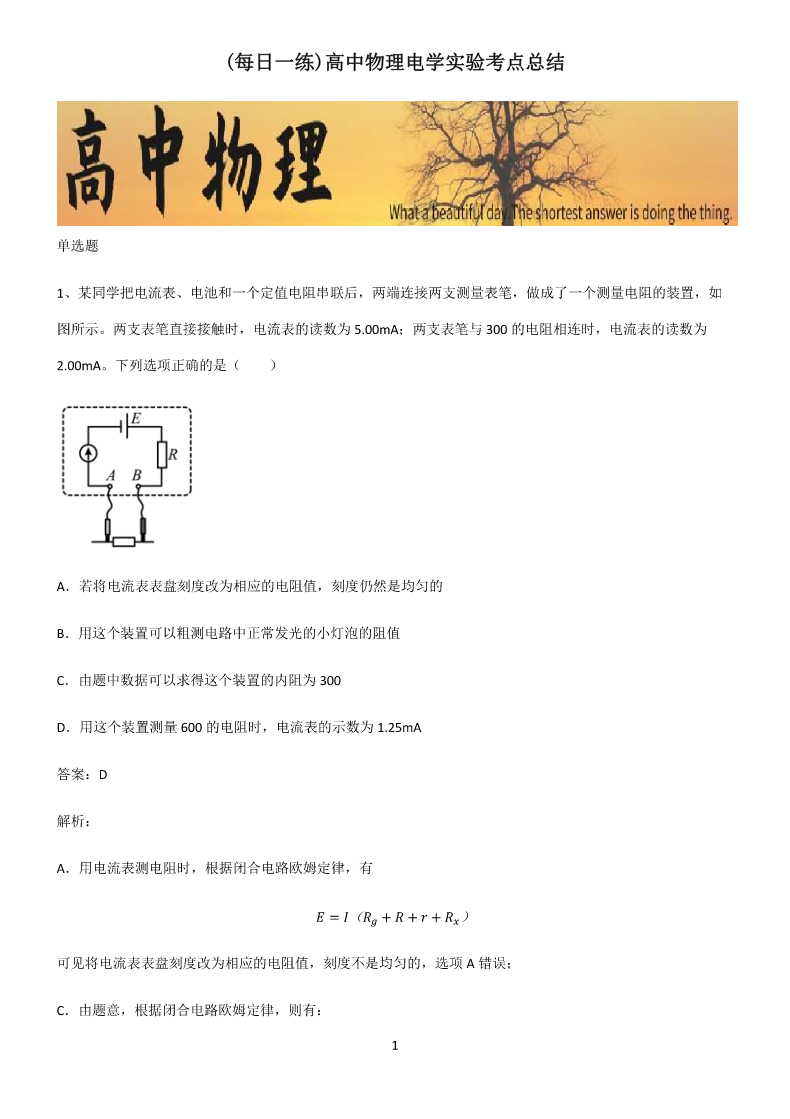

(每日一练)高中物理电学实验考点总结单选题1、某同学把电流表、电池和一个定值电阻串联后，两端连接两支测量表笔，做成了一个测量电阻的装置，如图所示。两支表笔直接接触时，电流表的读数为5.00mA；两支表笔与300的电阻相连时，电流表的读数为2.00mA。下列选项正确的是（）A．若将电流表表盘刻度改为相应的电阻值，刻度仍然是均匀的B．用这个装置可以粗测电路中正常发光的小灯泡的阻值C．由题中数据可以求得这个装置的内阻为300D．用这个装置测量600的电阻时，电流表的示数为1.25mA答案：D解析：A．用电流表测电阻时，根据闭合电路欧姆定律，有퐸=퐼（푅푔+푅+푟+푅푥）可见将电流表表盘刻度改为相应的电阻值，刻度不是均匀的，选项A错误；C．由题意，根据闭合电路欧姆定律，则有：1퐸=퐼1（푅푔+푅+푟）=0.005×（푅푔+푅+푟）퐸=퐼2（푅푔+푅+푟+300）=0.002×（푅푔+푅+푟+300）把푅푔+푅+푟看成一个总电阻푅内，则由上面两式可得푅内=200훺选项C错误；B．当待测电阻与电表的中值电阻接近时读数最准确，而小灯泡的电阻远远小于电表的中值电阻用푅内=200훺，所以不能用这个装置粗测电路中正常发光的小灯泡的阻值，选项B错误；D．用这个装置测量600的电阻时，有：퐸=퐼2（푅푔+푅+푟+300）=0.002×（푅푔+푅+푟+300）퐸=퐼3（푅푔+푅+푟+600）=0.002×（푅푔+푅+푟+600）解得电流表的示数为I3=1.25mA故选D。2、利用电流表和电压表测定一节干电池的电动势和内阻，要求尽量减小实验误差。下列说法正确的是（）A．应选用较新的干电池作为被测电源，电池的电动势比较大易测量B．应选用内阻比较大旧电池，使得电压表示数变化大C．滑动变阻器的滑片初始时应放在电阻为零的地方，这样可以保护电压表D．根据实验记录的数据作U-I图像时，应连上所有的点。答案：B解析：AB．干电池用久了内阻会变大，为了使电池的路端电压变化明显，实验时应使用内阻较大的旧电池作为被测电2源，使得电压表示数变化大，故A错误，B正确；C．滑动变阻器的滑片初始时应放在接入电路电阻最大的地方，这样可以保护电流表，故C错误；D．根据实验记录的数据作U-I图像时，应通过尽可能多的点并画一条直线，并使不在直线上的点大致均匀对称的分布在直线两侧，故D错误。故选B。3、用伏安法测量某电阻Rx的阻值，若电流表内接和外接测得的结果分别为R1和R2，则所测阻值与其真实值Rx的关系应为（）A．R1<R2<RxB．R1>R2>RxC．R1<Rx<R2D．R1>Rx>R2答案：D解析：当电流表内接，电流表的分压使电压表测量值偏大，通过欧姆定律求得Rx的测量值R1偏大，有R1>Rx当电流表外接，电压表的分流使电流表测量值偏大，通过欧姆定律求得Rx的测量值R2偏小，有Rx>R2故选D。4、在如图甲所示的电路中，电源的电动势为3.0V，内阻不计，L1、L2、L3为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，当开关闭合后，下列说法中正确的是（）A．L1中的电流为L2中的电流的2倍3B．L2的电阻为6ΩC．L2消耗的电功率为0.375WD．L1消耗的电功率为0.75W答案：D解析：A．因L2、L3的两电阻相等，即L2、L3两端电压各为1.5V，由图可知I2=0.20A，L1的电压为3V，可知通过灯泡L1的电流小于灯泡L2电流的2倍，故A错误。B．即L2、L3两端电压各为1.5V，流过它们的电流I2=0.20A푈푅==7.5훺2퐼故B错误；C．灯泡L2消耗的电功率푃2=퐼2푈2=0.20×1.5W=0.30W故C错误。D．由푃1=퐼1푈1=0.25×3W=0.75W故D正确。故选：D。5、实验室一小灯泡的伏安特性曲线如图所示，根据该图像可知（）4A．流过灯泡的电流越大，灯泡的温度越低B．流过灯泡的电流越大，灯泡的电阻越小C．图线上某点的电阻值在数值上等于该点切线斜率的倒数D．灯泡的温度越高，灯丝的电阻率越大答案：D解析：A．流过灯泡的电流越大，灯泡的温度越高，故A错误；B．流过灯泡的电流越大，温度越高，灯泡的电阻越大，故B错误；C．图线上某点的电阻值是该点和原点的连线斜率的倒数，不是该点切线斜率的倒数，故C错误；D．灯泡的温度越高，灯丝的电阻率越大，
