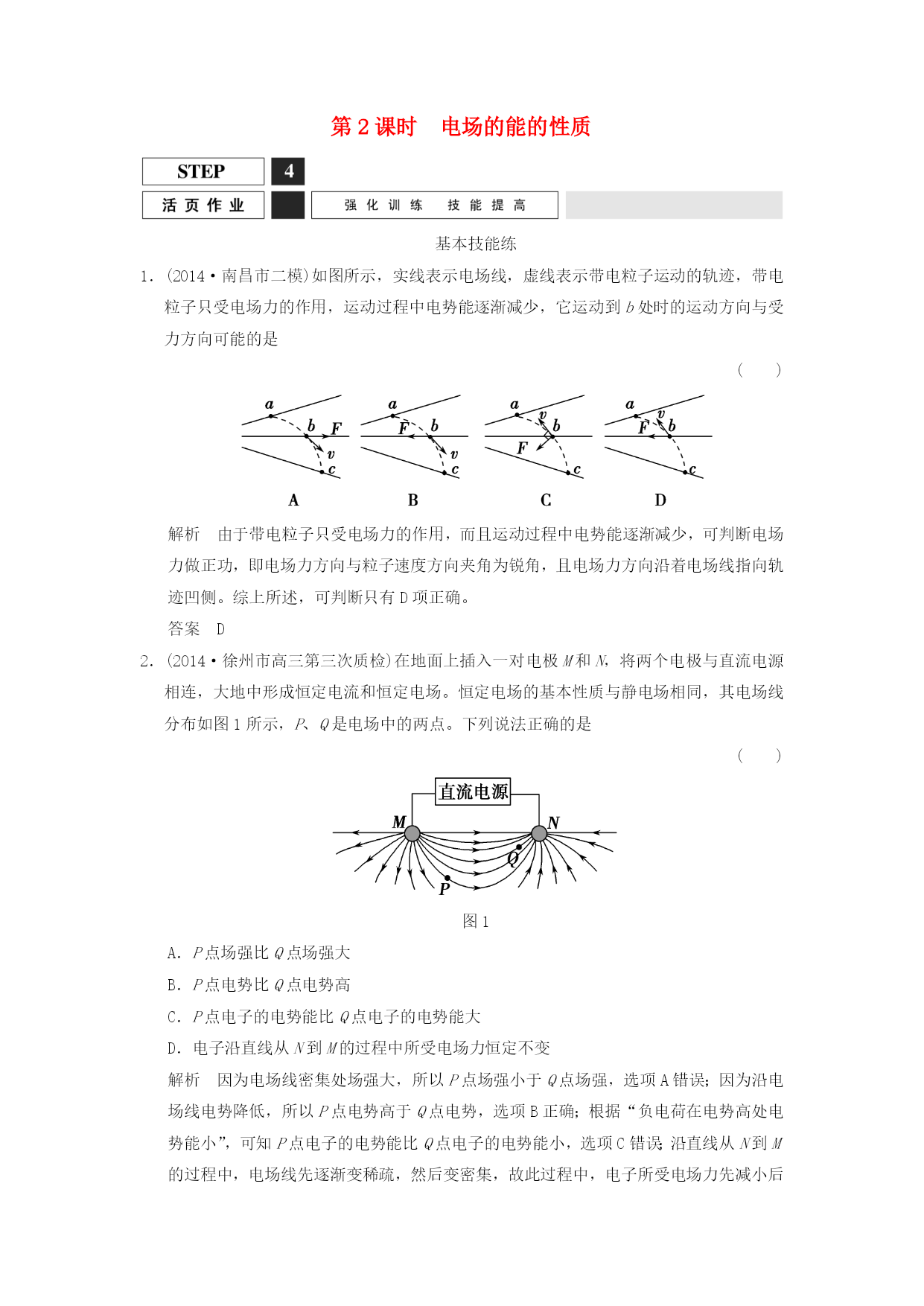

第2课时电场的能的性质基本技能练1．(2014·南昌市二模)如图所示，实线表示电场线，虚线表示带电粒子运动的轨迹，带电粒子只受电场力的作用，运动过程中电势能逐渐减少，它运动到b处时的运动方向与受力方向可能的是()解析由于带电粒子只受电场力的作用，而且运动过程中电势能逐渐减少，可判断电场力做正功，即电场力方向与粒子速度方向夹角为锐角，且电场力方向沿着电场线指向轨迹凹侧。综上所述，可判断只有D项正确。答案D2．(2014·徐州市高三第三次质检)在地面上插入一对电极M和N，将两个电极与直流电源相连，大地中形成恒定电流和恒定电场。恒定电场的基本性质与静电场相同，其电场线分布如图1所示，P、Q是电场中的两点。下列说法正确的是()图1A．P点场强比Q点场强大B．P点电势比Q点电势高C．P点电子的电势能比Q点电子的电势能大D．电子沿直线从N到M的过程中所受电场力恒定不变解析因为电场线密集处场强大，所以P点场强小于Q点场强，选项A错误；因为沿电场线电势降低，所以P点电势高于Q点电势，选项B正确；根据“负电荷在电势高处电势能小”，可知P点电子的电势能比Q点电子的电势能小，选项C错误；沿直线从N到M的过程中，电场线先逐渐变稀疏，然后变密集，故此过程中，电子所受电场力先减小后增大，选项D错误。答案B3.(2014·淮安市高三考前信息卷)如图2所示，椭圆ABCD处于一匀强电场中，椭圆平面平行于电场线，AC、BD分别是椭圆的长轴和短轴，已知电场中A、B、C三点的电势分别为φA＝14V、φB＝3V、φC＝－7V，由此可得D点的电势为()图2A．8VB．6VC．4VD．2V解析A、B、C、D顺次相连将组成菱形，由公式U＝Ed可知，φA－φB＝φD－φC或φA－φD＝φB－φC，解得φD＝4V，选项C正确。答案C4．(2014·西安市第二次质检)如图3是匀强电场遇到空腔导体后的部分电场线分布图，电场线的方向如图中箭头所示，M、N、Q是以直电场线上一点O为圆心的同一圆周上的三点，OQ连线垂直于MN。以下说法正确的是s()图3A．O点电势与Q点电势相等B．O、M间的电势差小于N、Q间的电势差C．将一负电荷由M点移到Q点，电荷的电势能增加D．在Q点释放一个正电荷，正电荷所受电场力将沿与OQ垂直的方向竖直向上解析由电场线的方向可知φM>φO>φN，再作出此电场中过O的等势线，可知φO>φQ，A错误；且MO间的平均电场强度大于ON间的平均电场强度，故UMO>UON，B错误；因UMQ>0，负电荷从M到Q电场力做负功，电势能增加，C正确；正电荷在Q点的电场力方向沿电场线的切线方向而不是圆的切线方向，D错误。答案C5.如图4所示，在直角三角形所在的平面内有匀强电场，其中A点电势为0V，B点电势为3V，C点电势为6V。已知∠ACB＝30°，AB边长为eq\r(3)m，D为AC的中点。现将一点电荷放在D点，且点电荷在C点产生的场强为2N/C，则放入点电荷后，B点场强为()图4A．4N/CB．5N/CC．2eq\r(2)N/CD.eq\r(5)N/C解析D点电势为3V，BD连线为等势线，由几何关系可知，A点到等势线的距离为1.5m，所以匀强电场的场强E1＝eq\f(3,1.5)N/C＝2N/C，且与AB边的夹角为30°，点电荷在B点的场强E2与E1垂直，所以合场强E＝2eq\r(2)N/C。答案C6.如图5所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10V、20V、30V，实线是一带电粒子(不计重力)在该区域内的运动轨迹，a、b、c是轨迹上的三个点，下列说法正确的是()图5A．粒子在三点所受的电场力不相等B．粒子必先过a，再到b，然后到cC．粒子在三点所具有的动能大小关系为Ekb＞Eka＞EkcD．粒子在三点的电势能大小关系为Epc＜Epa＜Epb解析根据电场线与等差等势面垂直，沿着电场线方向电势逐渐降低，可知此电场为匀强电场，且电场方向垂直等势面指向电势为10V的等势面，又在匀强电场中电场方向沿着电场线且指向轨迹的凹侧，所以可知粒子带负电，粒子在三点所受的电场力相等，故A错误。因速度方向未知，则粒子不一定必先过a，再到b，然后到c，也可以反之，故B错误；粒子无论是先从a到b再到c，还是先从c到b再到a，电场力均先做负功，再做正功，动能先减少后增加，电势能先增加后减少，故C错误，D正确。答案D7．(2014·济南市二模)如图6所示，孤立点电荷＋Q固定在正方体的一个顶点上，与＋Q相邻的三个顶点分别是A、B、C，下列说法正确的是()图6A．A、B、C三点的场强相同B．A、B、C三点的电势相等C．A、B、C三点所在的平面为一等
