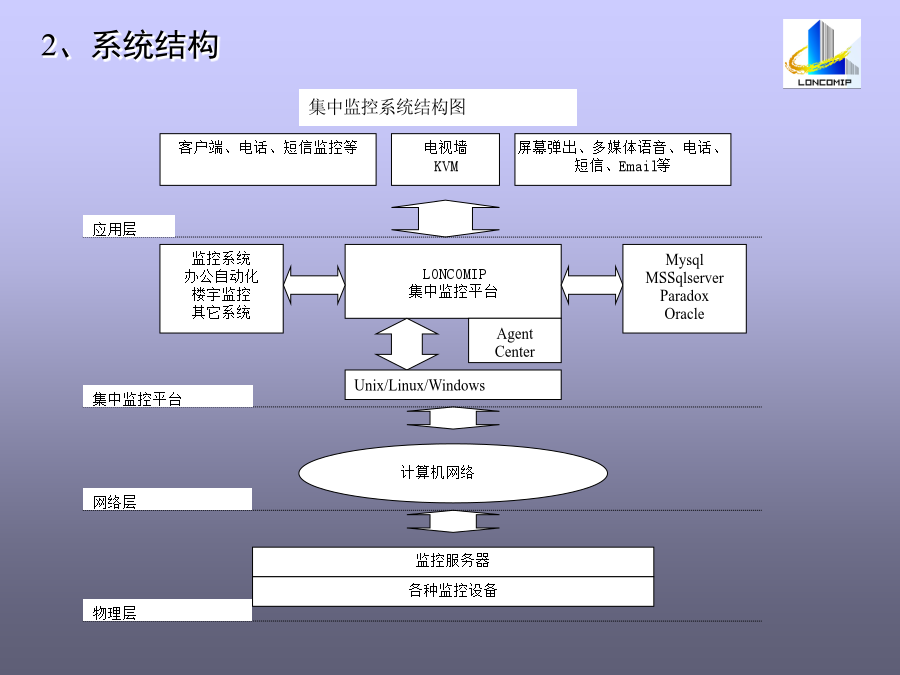

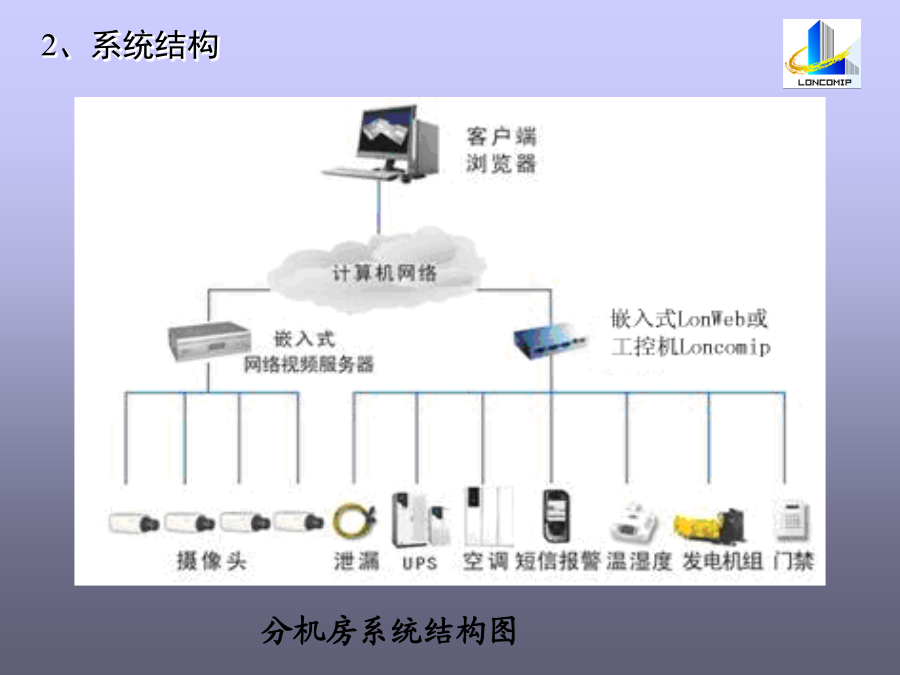

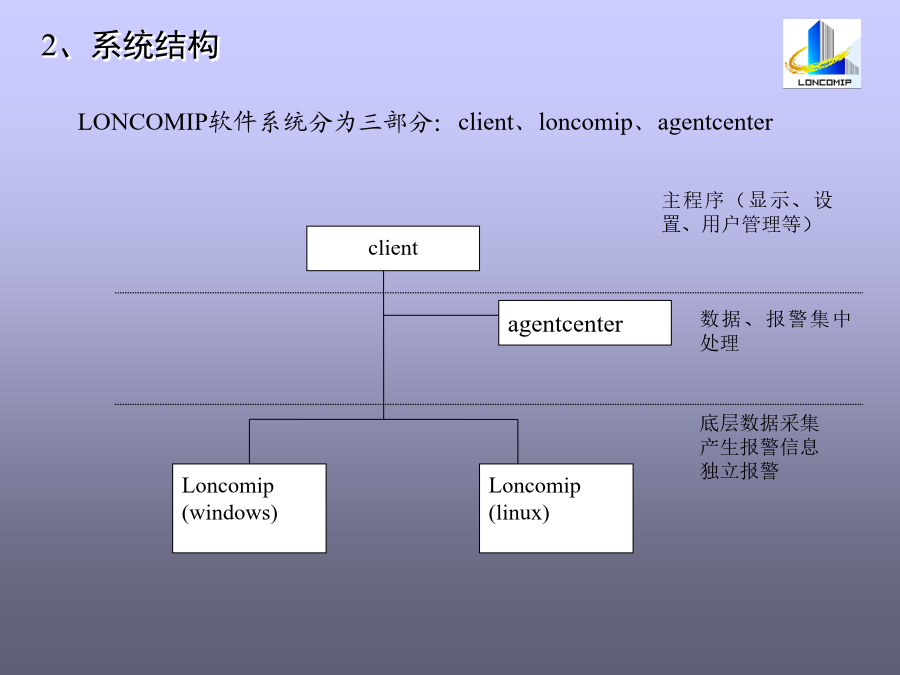

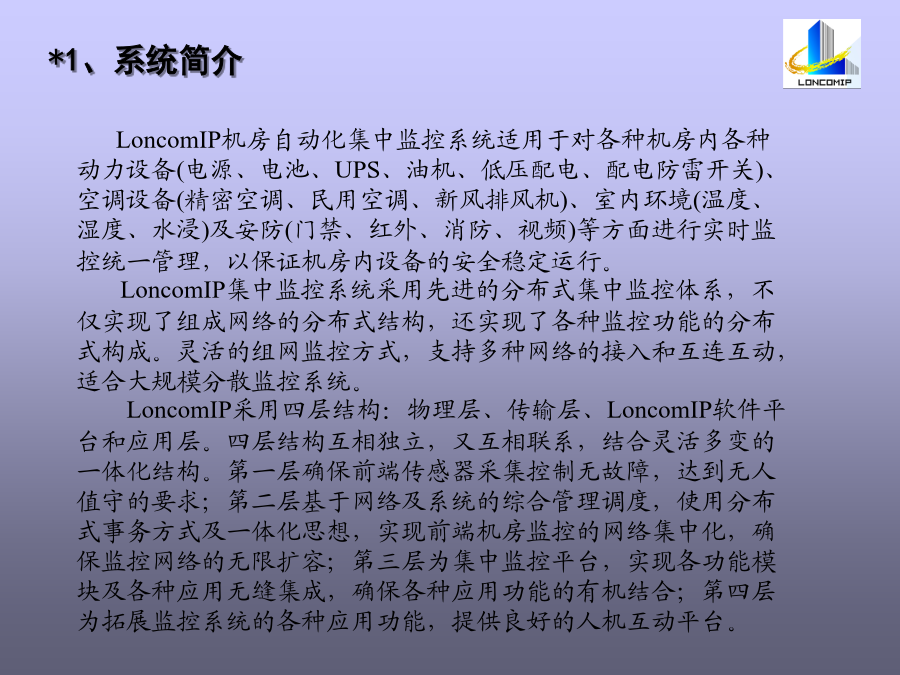

LONCOMIP机房自动化集中监控系统*1、系统简介*2、系统结构分机房系统结构图监控中心系统结构图系统所用设备介绍机房设备及环境监控系统由监控中心服务器、网络设备(利用弱电网络系统)、嵌入式服务器、各种传感设备及环境智能设备组成。LONCOMIP软件系统分为三部分：client、loncomip、agentcenter1、系统启动运行桌面快捷方式1、系统启动运行桌面快捷方式3、系统操作--Client监控实现：在机房配电柜上的总进线处安装电量监测仪。其中电流监测用电流互感器变换后再由电量仪测量。电量监测仪自带RS-485通讯接口，可以直接与多串口扩展单元连接。用智能电量传感器连接重要开关输出，监测其电压、电流、开关状态，经多串口扩展单元传给监控服务器进行显示、报警。监控内容：实时参数：实时监测配电柜主进线的相电压、相电流、相功率、频率、功率因素等。各路开关：监测服务器配电柜各路开关状态。监控实现：精密空调提供RS232/485通讯接口，分别通过多串口扩展单元接入监控服务器，对精密空调运行状态进行在线实时采集监控。监控内容：回风温度、回风湿度、回风温度上限、回风湿度上限、回风温度下限、回风湿度下限、温度设定值、湿度设定值、空调运行状态、压缩机运行时间、乙二醇运行时间、加热百分比、制冷百分比、加热器运行状态、制冷器运行状态、除湿器运行状态、加湿器运行状态、温湿度变化曲线图、压缩机高压报警、压缩机低压报警、空调漏水报警、温湿度过高报警、温湿度过低报警、加湿器故障报警、主风扇过载报警、加湿器缺水报警、滤网堵塞报警等。监控实现：采用TTSIM-1型定位式漏水监测控制器，根据现场实际需求，选择相应的漏水感应绳，分别围绕精密空调一圈，达到实时检测每一处可能产生漏水的地方。在总控中心窗户周围布漏水感应绳，实时监测水源。漏水监测控制器通过RS-485总线直接连接到多串口扩展单元。监控内容：以电子地图方式实时显示并记录漏水线缆感应到的漏水状态、漏水位置及漏水控制器的状态。当空调或其沿线水管漏水时，监控主系统发出报警。4、子系统介绍—漏水子系统监控实现：在机房内的重要区域及重要机柜内安装温湿度传感器，其输出数据信息通过多串口扩展单元接入监控服务器进行处理。监控内容：由温湿度传感器采集各机房内的信号，实时显示温度信号、湿度信号。4、子系统介绍—温湿度子系统5、报警流程*6、系统日常检查—嵌入式Agent主机设置*6、系统日常检查—嵌入式Agent主机设置6、系统日常检查—客户端Client设置6、系统日常检查—事件日志报表管理监控管理系统提供了强大的报表管理功能，包括日报表、月报表、年报报表等，所有报表都可以由用户自定义，满足不同监控要求，例如报表的内容、格式、记录间隔等都可以设定。报表内容有两种显示形式：电子表格和曲线变化图形。所有报表均可导出EXCEL后保存及打印。报表的生成分为自动和手动二种方式，通常日报表和周报表可设为自动生成。其他报表通过手工方式进行定制。报表形式如图：agent通讯中断报警登陆嵌入式主机管理loncomip程序修改设备定义信息修改设备定义信息修改设备定义信息修改设备定义信息修改设备定义信息修改报警组修改报警组修改报警组修改报警组谢谢大家！
