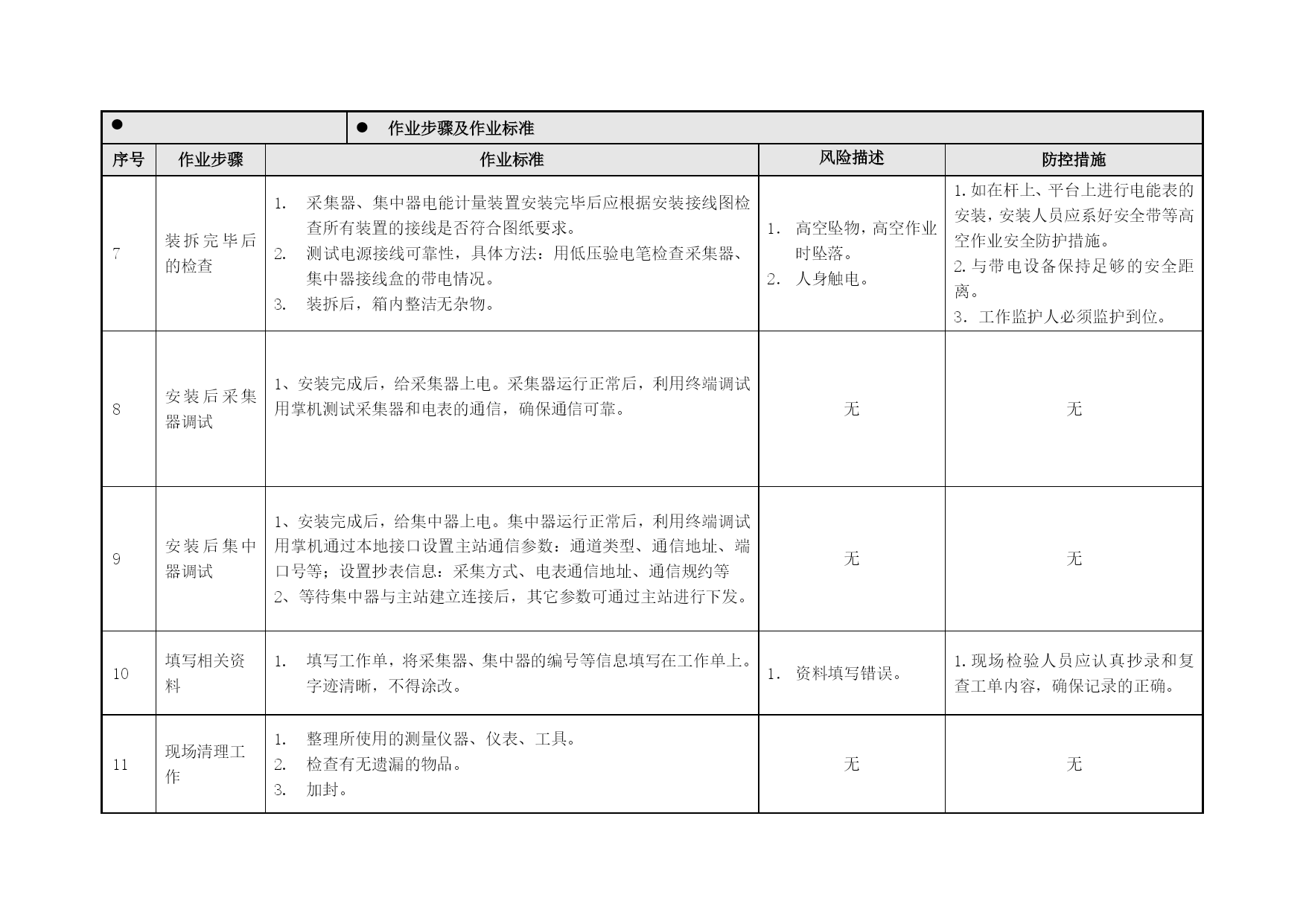

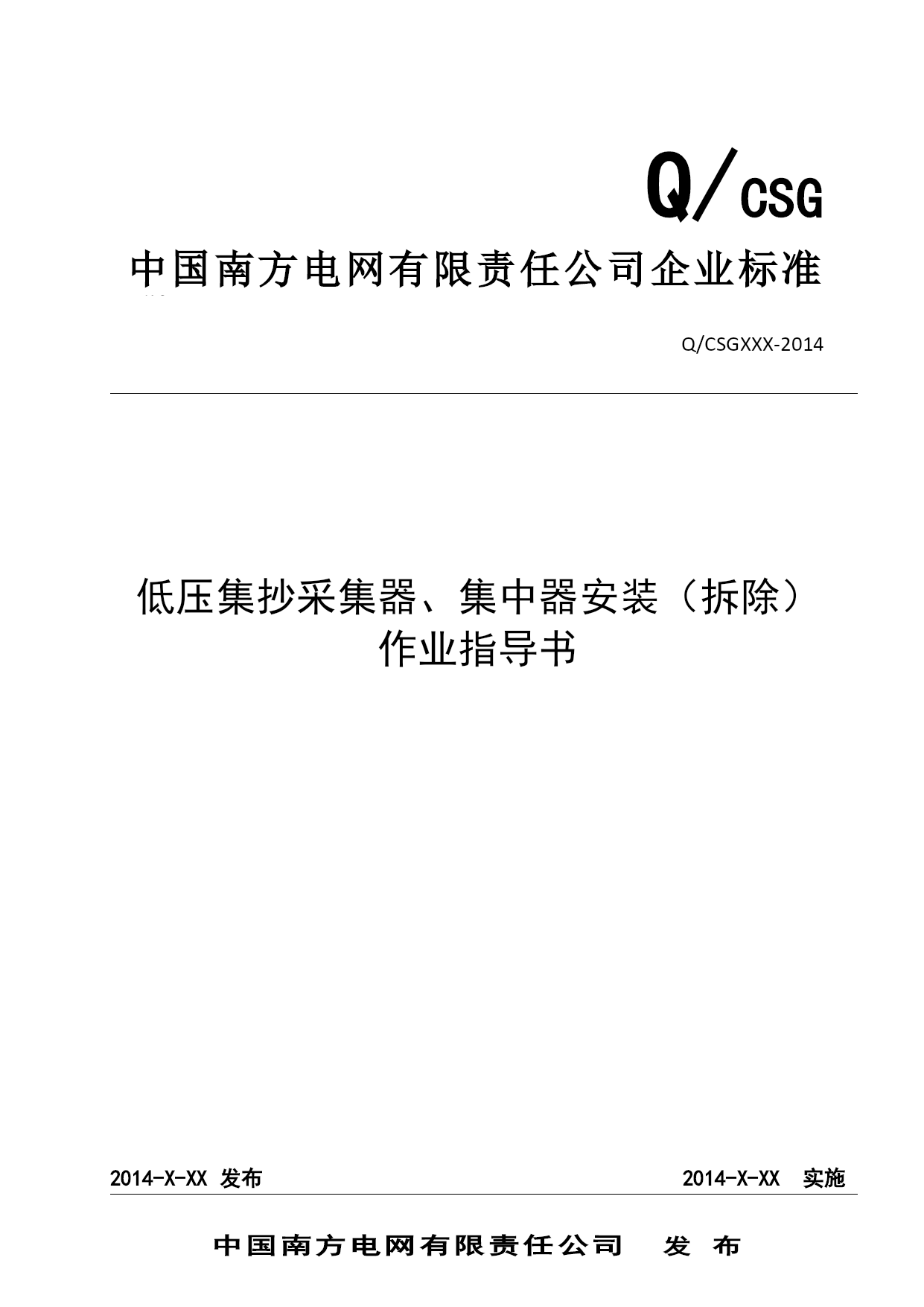

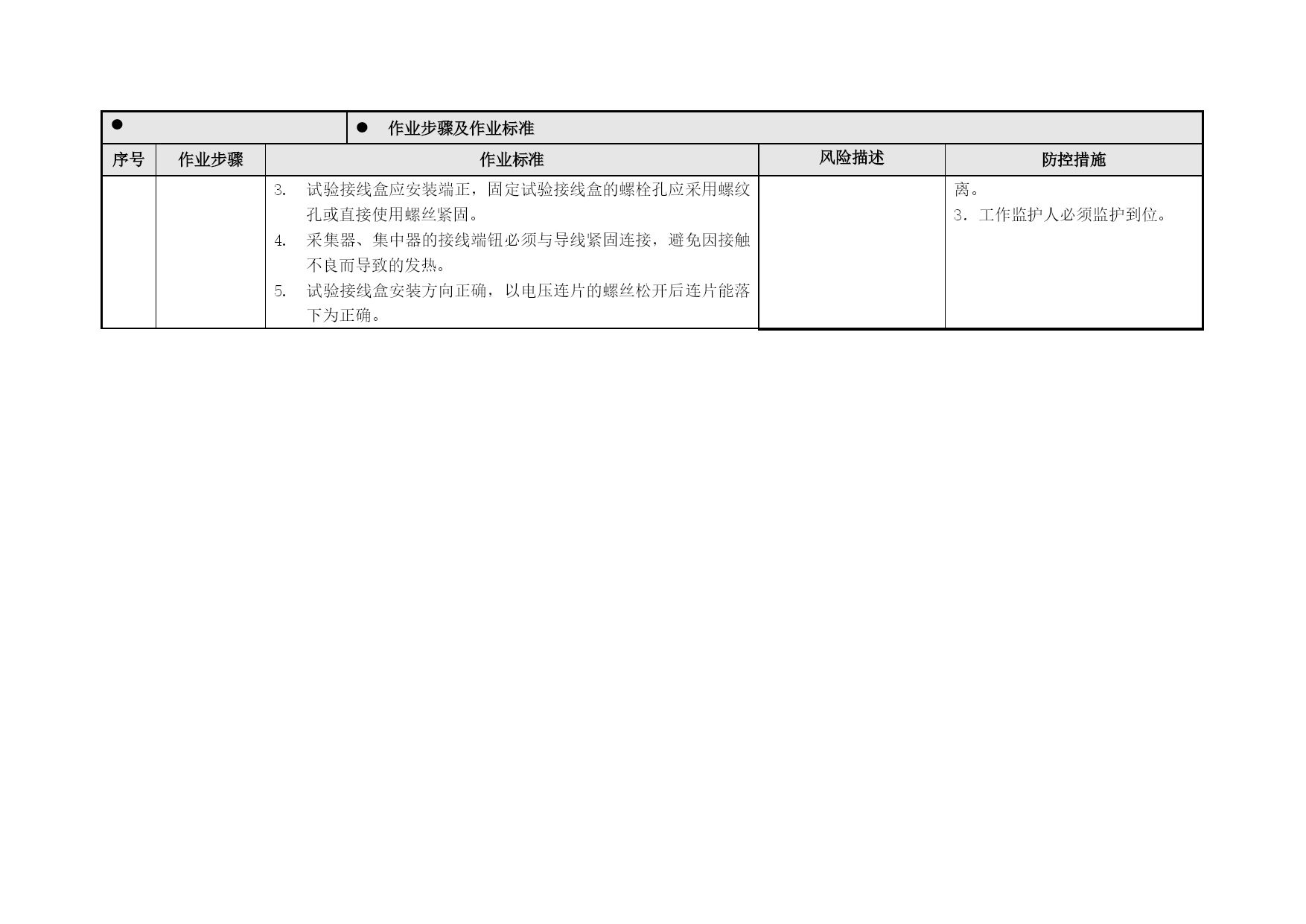

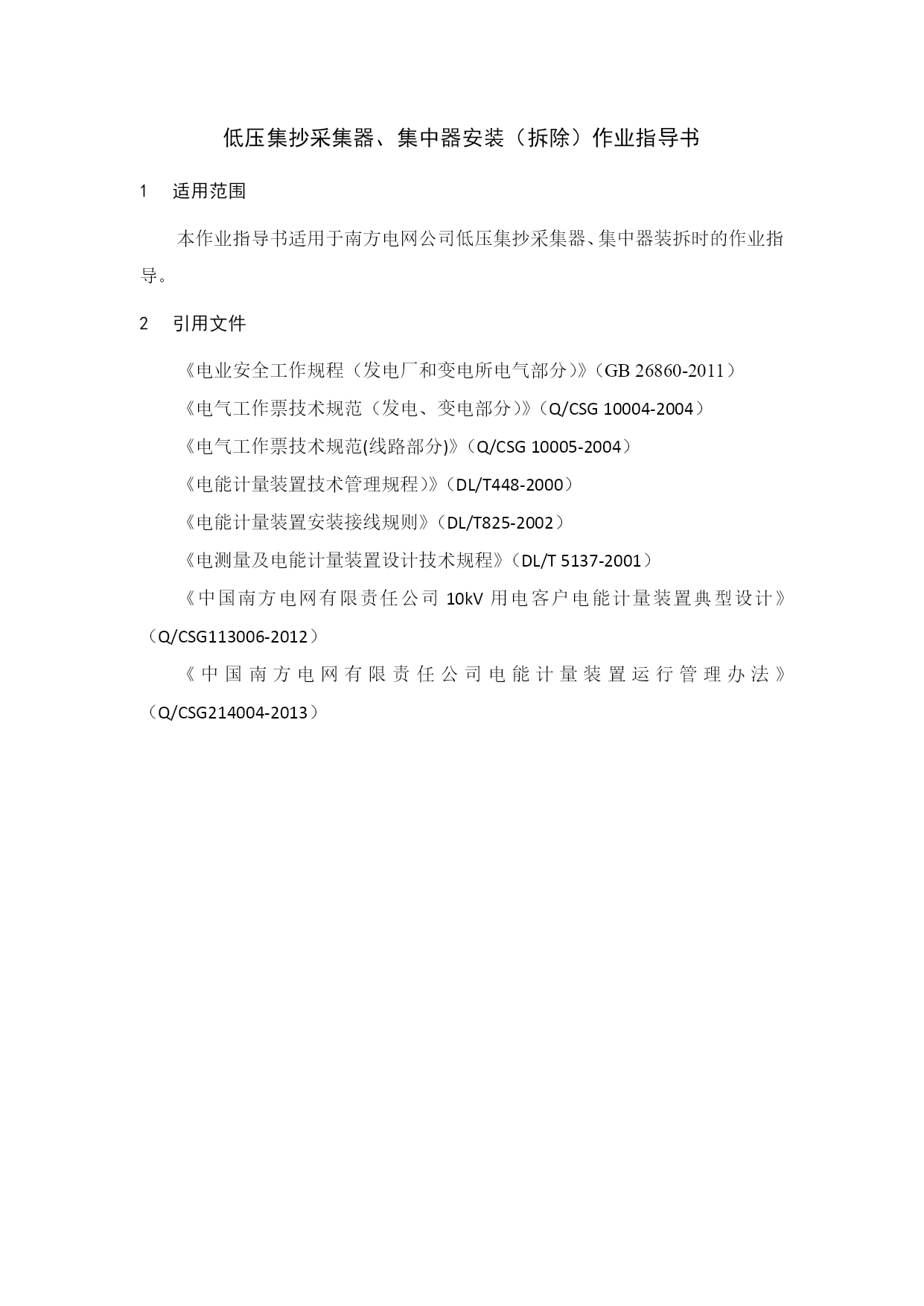

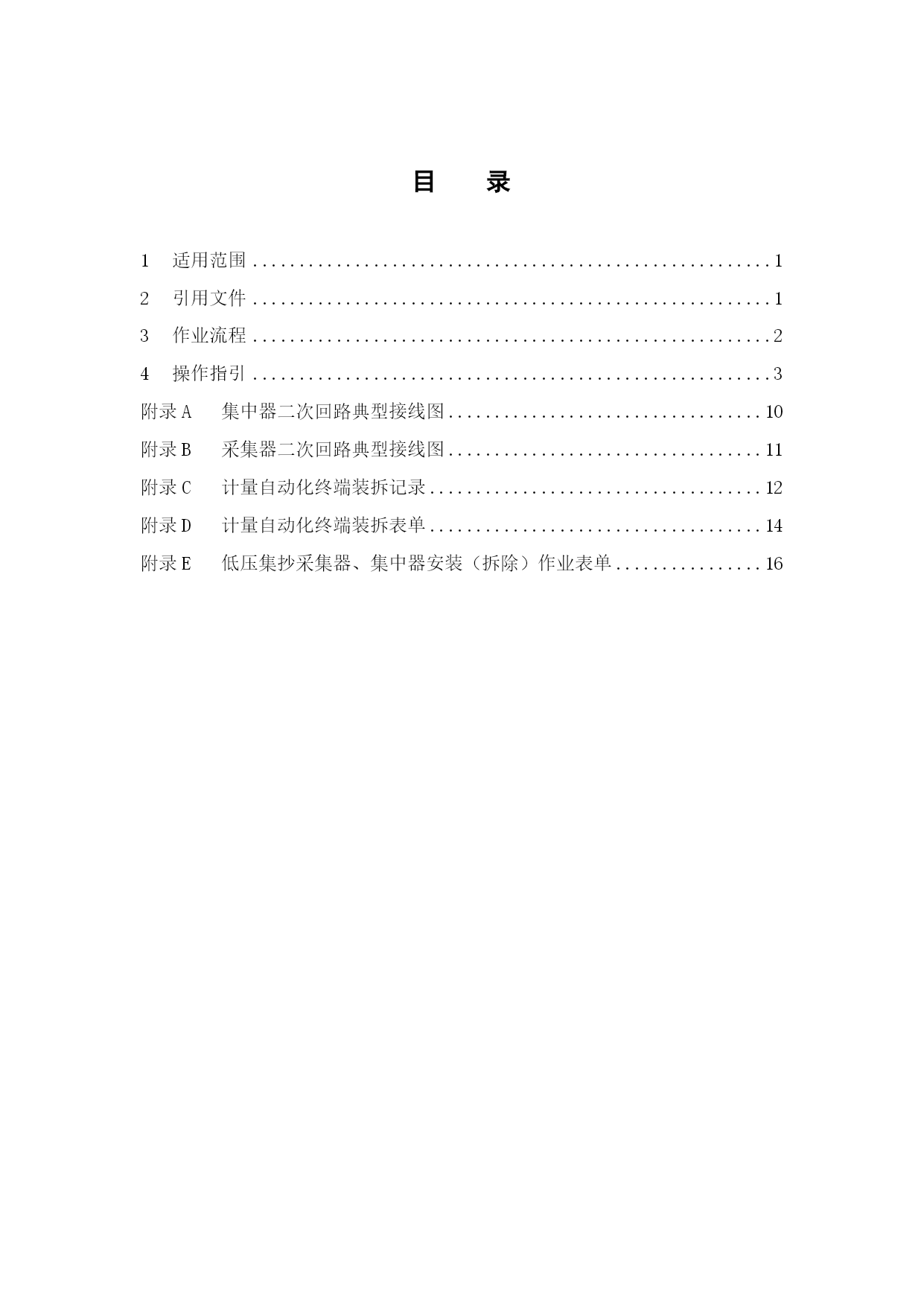

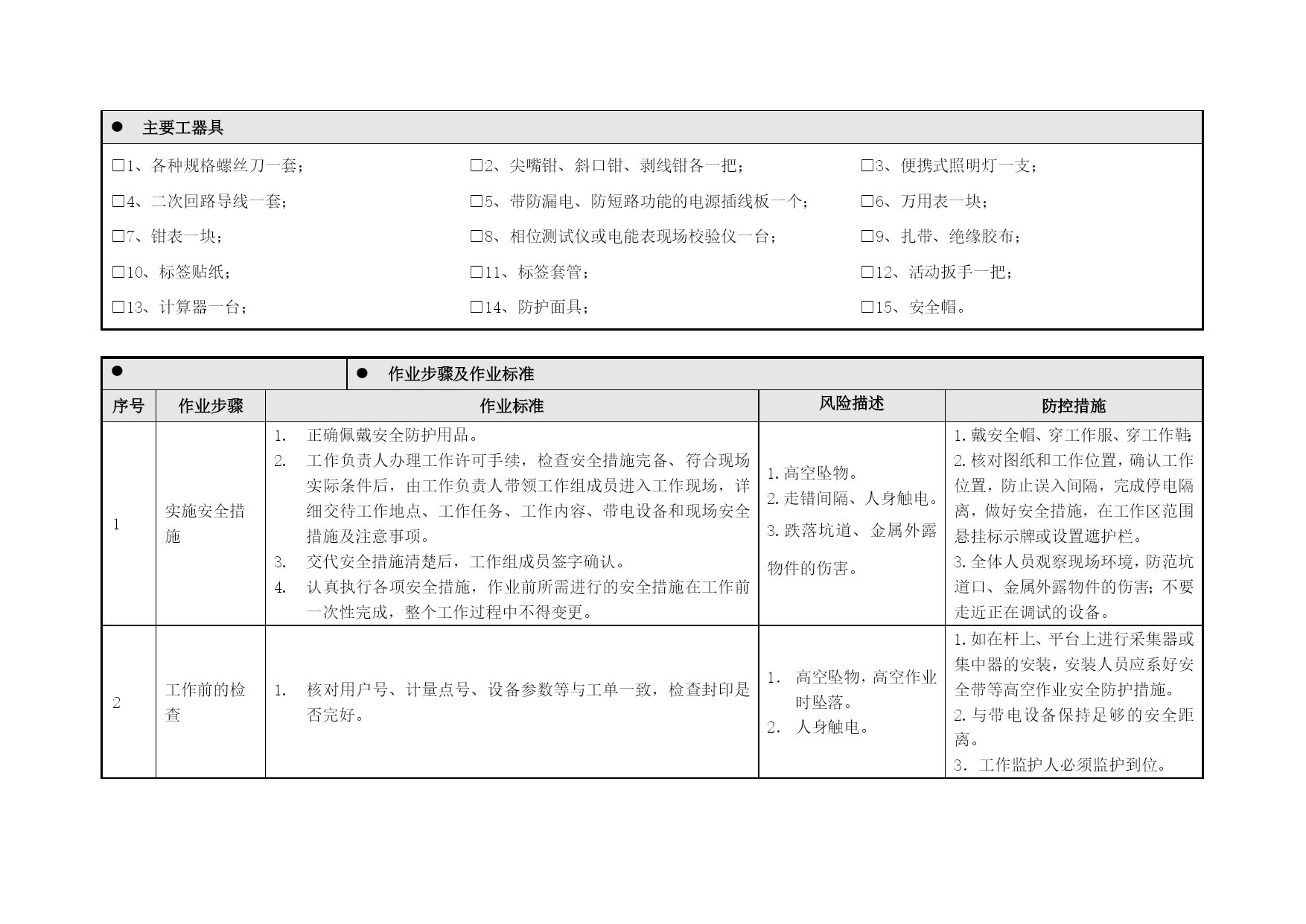

Q/CSGQ/CSGXXX-2014中国南方电网有限责任公司企业标准中国南方电网有限责任公司发布2014-X-XX实施2014-X-XX发布低压集抄采集器、集中器安装（拆除）作业指导书目录TOC\o"1-2"\h\z\uHYPERLINK\l"_Toc384116109"1适用范围PAGEREF_Toc384116109\h1HYPERLINK\l"_Toc384116110"2引用文件PAGEREF_Toc384116110\h1HYPERLINK\l"_Toc384116111"3作业流程PAGEREF_Toc384116111\h2HYPERLINK\l"_Toc384116112"4操作指引PAGEREF_Toc384116112\h3HYPERLINK\l"_Toc384116113"附录A集中器二次回路典型接线图PAGEREF_Toc384116113\h10HYPERLINK\l"_Toc384116114"附录B采集器二次回路典型接线图PAGEREF_Toc384116114\h11HYPERLINK\l"_Toc384116115"附录C计量自动化终端装拆记录PAGEREF_Toc384116115\h12HYPERLINK\l"_Toc384116116"附录D计量自动化终端装拆表单PAGEREF_Toc384116116\h14HYPERLINK\l"_Toc384116117"附录E低压集抄采集器、集中器安装（拆除）作业表单PAGEREF_Toc384116117\h16低压集抄采集器、集中器安装（拆除）作业指导书适用范围本作业指导书适用于南方电网公司低压集抄采集器、集中器装拆时的作业指导。引用文件《电业安全工作规程（发电厂和变电所电气部分）》（GB26860-2011）《电气工作票技术规范（发电、变电部分）》（Q/CSG10004-2004）《电气工作票技术规范(线路部分)》（Q/CSG10005-2004）《电能计量装置技术管理规程）》（DL/T448-2000）《电能计量装置安装接线规则》（DL/T825-2002）《电测量及电能计量装置设计技术规程》（DL/T5137-2001）《中国南方电网有限责任公司10kV用电客户电能计量装置典型设计》（Q/CSG113006-2012）《中国南方电网有限责任公司电能计量装置运行管理办法》（Q/CSG214004-2013）作业流程操作指引工作内容低压集抄采集器、集中器安装（拆除）作业人员要求穿工作服、戴安全帽、穿工作鞋，佩戴员工证。作业人员不得少于两人，其中工作负责人（监护人）一人。严禁单独工作。作业人员必须经过专业技术知识、电气安全知识培训，并经过年度《安规》考试合格。作业人员必须清楚：工作任务、工作内容、工作要求、安全注意事项，应有丰富的现场工作经验。服务行为规范，参照《中国南方电网有限责任公司营销服务行为规范手册》。作业前准备工作班长接到工作任务后，应根据工作任务的性质和难易程度在班前会上合理安排工作负责人和工作班组成员。工作负责人根据工作单和图纸等资料，做好工作前准备。工作组成员准备好作业需要的工器具和相关资料，做好现场安全风险分析，制定安全措施。作业环境作业环境作业时如遇雷雨天气不应进行室外电能计量装置的安装作业。作业场所应有足够的照明。安全注意事项工作负责人填写安全措施卡或安全技术交底单。工作负责人应严格检查安全措施的实施情况，在现场向工作人员交代工作任务、讲解安全措施，交待工作要求、工作内容、工作范围、带电区域，指明危险点和其它注意事项。进入工作现场，必须按规定着装，必须戴安全帽。严禁工作人员在工作中移动、跨越或拆除遮栏。工作时应看清带电间隔，与带电设备保持足够的安全距离。采集器和集中器运输中应有可靠、有效的防护措施，如防振、防尘、防雨措施等；搬运时应轻拿轻放，经过剧烈震动或撞击后的应重新检定。主要工器具□1、各种规格螺丝刀一套；□2、尖嘴钳、斜口钳、剥线钳各一把；□3、便携式照明灯一支；□4、二次回路导线一套；□5、带防漏电、防短路功能的电源插线板一个；□6、万用表一块；□7、钳表一块；□8、相位测试仪或电能表现场校验仪一台；□9、扎带、绝缘胶布；□10、标签贴纸；□11、标签套管；□12、活动扳手一把；□13、计算器一台；□14、防护面具；□15、安全帽。作业步骤及作业标准序号作业步骤作业标准风险描述防控措施实施安全措施正确佩戴安全防护用品。工作负责人办理工作许可手续，检查安全
