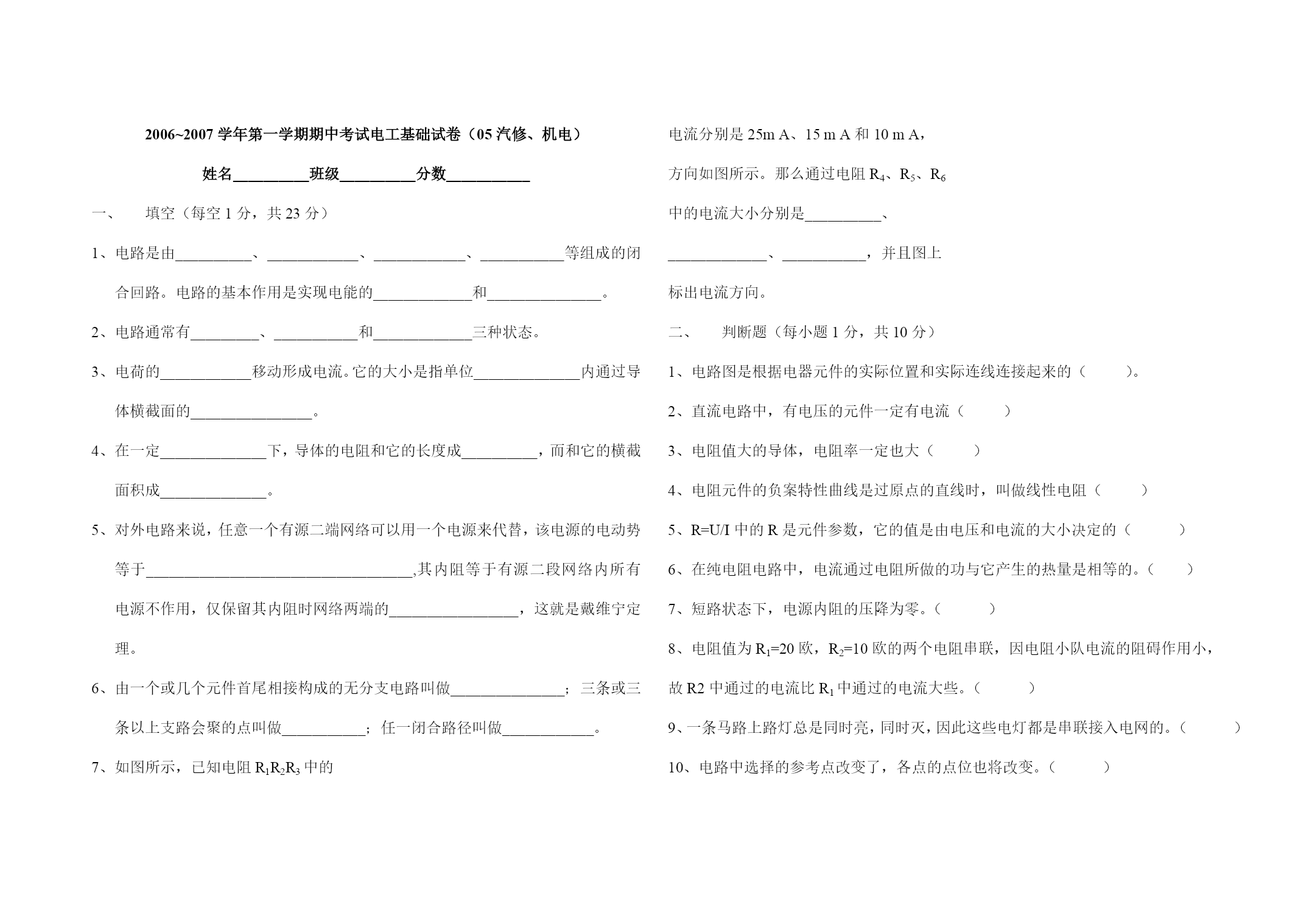

2006~2007学年第一学期期中考试电工基础试卷（05汽修、机电）姓名__________班级__________分数___________填空（每空1分，共23分）电路是由__________、____________、____________、___________等组成的闭合回路。电路的基本作用是实现电能的_____________和_______________。电路通常有_________、___________和_____________三种状态。电荷的____________移动形成电流。它的大小是指单位______________内通过导体横截面的________________。在一定______________下，导体的电阻和它的长度成__________，而和它的横截面积成______________。对外电路来说，任意一个有源二端网络可以用一个电源来代替，该电源的电动势等于___________________________________,其内阻等于有源二段网络内所有电源不作用，仅保留其内阻时网络两端的_________________，这就是戴维宁定理。由一个或几个元件首尾相接构成的无分支电路叫做_______________；三条或三条以上支路会聚的点叫做___________；任一闭合路径叫做____________。如图所示，已知电阻R1R2R3中的电流分别是25mA、15mA和10mA，方向如图所示。那么通过电阻R4、R5、R6中的电流大小分别是__________、_____________、___________，并且图上标出电流方向。判断题（每小题1分，共10分）1、电路图是根据电器元件的实际位置和实际连线连接起来的（）。2、直流电路中，有电压的元件一定有电流（）3、电阻值大的导体，电阻率一定也大（）4、电阻元件的负案特性曲线是过原点的直线时，叫做线性电阻（）5、R=U/I中的R是元件参数，它的值是由电压和电流的大小决定的（）6、在纯电阻电路中，电流通过电阻所做的功与它产生的热量是相等的。（）7、短路状态下，电源内阻的压降为零。（）8、电阻值为R1=20欧，R2=10欧的两个电阻串联，因电阻小队电流的阻碍作用小，故R2中通过的电流比R1中通过的电流大些。（）9、一条马路上路灯总是同时亮，同时灭，因此这些电灯都是串联接入电网的。（）10、电路中选择的参考点改变了，各点的点位也将改变。（）三、选择题（本题共12题，没小题3分，共36分）1、下列设备中，一定是电源的为（）A、发电机B、冰箱C、蓄电池D、白炽灯2、通过一个电阻的电流是5A，经过4min，通过该电阻的一个横截面的电荷量是（）A、20CB、50CC、1200CD、2000C3、相同材料制成的两个均匀导体，长度之比为3：5，横截面积之比为4：1，则其电阻之比为（）A、12：5B、3：20C、7：6D、20：34、导体两端电压为100V，通过导体的电流为2A，当导体两端电压降为50V时，导体的电阻应为（）A、100欧B、25欧C、50欧D、0欧5、一电阻元件，当其电流减为原来的一半时，其功率为原来的（）A、1/2B、2倍C、1/4D、4倍6、220V、40W白炽灯正常发光（），消耗的电能为1KWh.A、20hB、40hC、45hD、25h7、在闭合电路中，负载电阻增大，则两端电压将（）A、减小B、增大C、不变D、不能确定8、将R1＞R2＞R3的三只电阻串联，然后接在电压为U的电源上，获得功率最大的电阻是（）A、R1B、R2C、R3D、不能确定9、一个额定值为220V，40W的白炽灯与一个额定值为220V，60W的白炽灯串联接在220V电源上，则()A、40W灯较亮B、60W灯较亮C、两灯亮度相同D、不能确定10、两个阻值均为555欧的电阻，作串联时的等效电阻与作并联时的等效电阻之比为（）A、2：1B、1：2C、4：1D、1：411、电路如图所示，A点的点位为（）A、6VB、8VC、-2VD、10V12、下面叙述正确的是____________A、电压源和电流源不能等效变换B、电压源和电流源变换前后内部不等效C、电压源和电流源变换前后对外不等效D、以上三种说法都不正确四、问答题1、简述基尔霍夫电流定律、电压定律的内容。2、请画出实际电压源和实际电流源的电路图符号，并写出两种电源模型等效变换的条件。五、计算1、电源的电动势为1.5V，内电阻为0.12欧，外电路的电阻为1.38欧，求电路中的电流和端电压。2、如图所示，E1=6V，E2=10V，R1=4Ω，R2=2Ω，R3=10Ω，R4=9Ω，R5=1Ω
