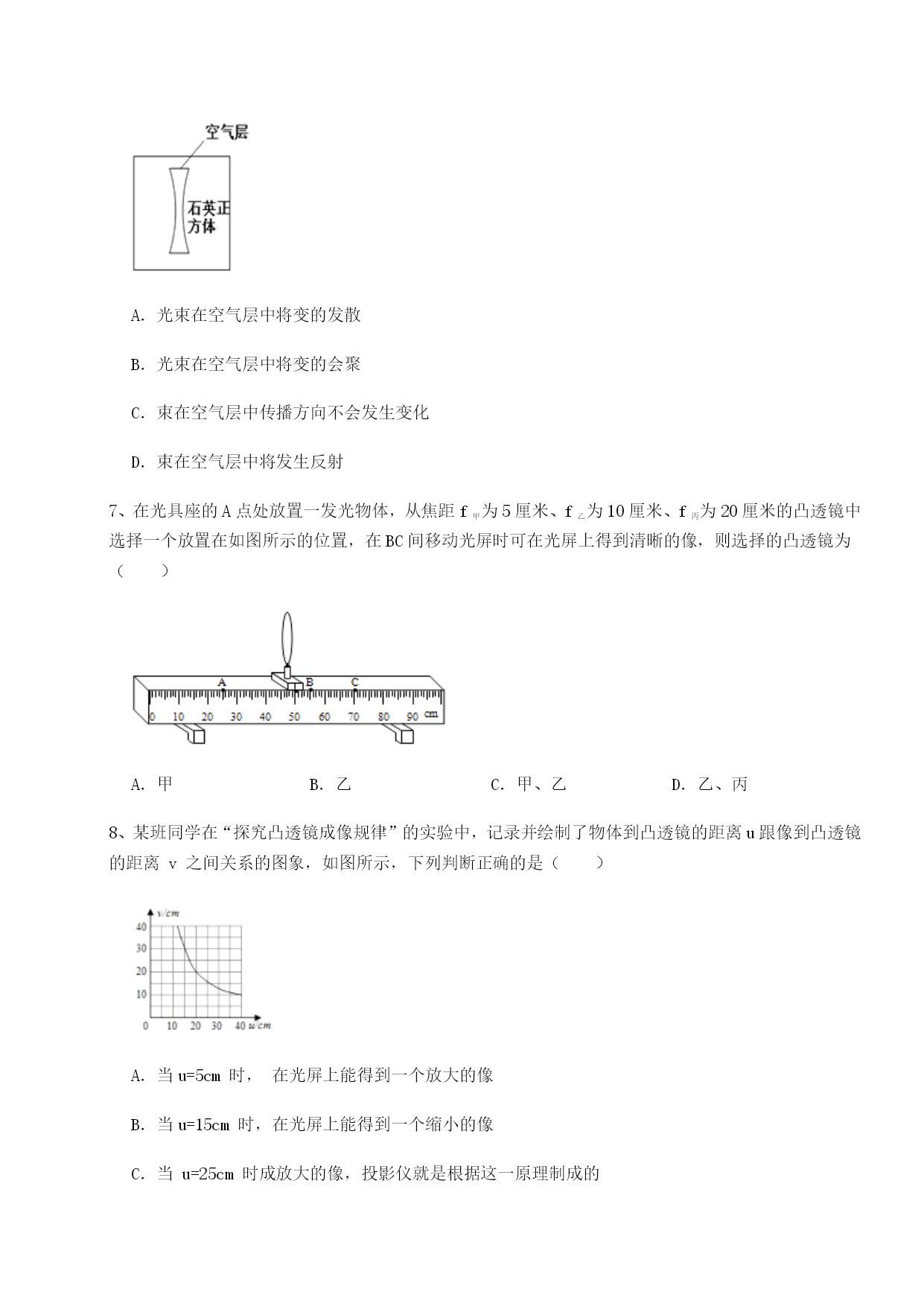

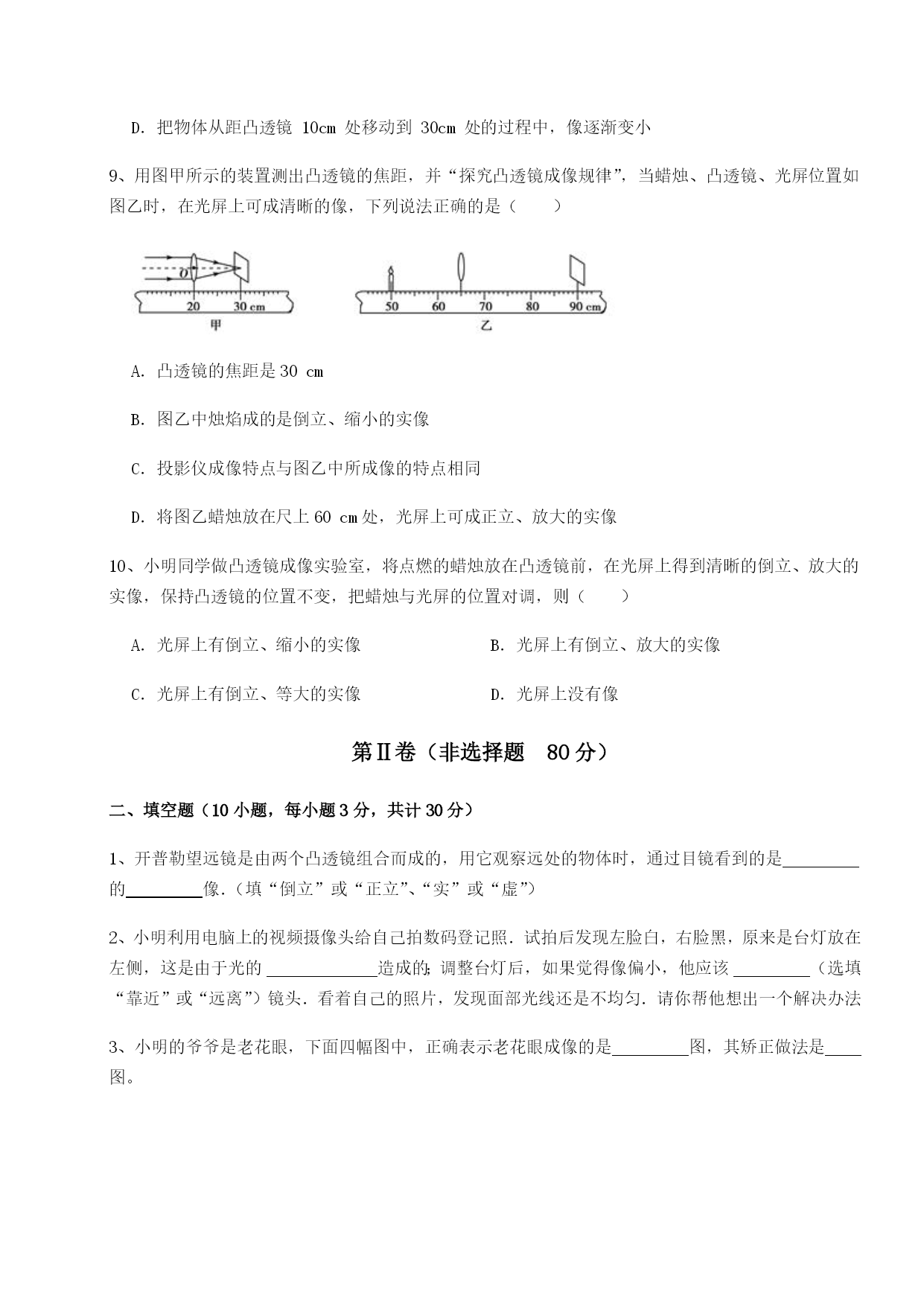

重庆市巴南中学物理北师大版八年级（下册）常见的光学仪器专项训练考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像，若“取下”近视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下应将光屏（）A．靠近透镜B．远离透镜C．靠近透镜或远离透镜都可以D．保持在原来位置2、把高2cm的发光棒立于焦距为5cm凸透镜前，在凸透镜后的光屏上成了4cm高的像，物体离凸透镜的距离可能是（）A．7.5cmB．12.5cmC．4.5cmD．10cm3、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（）A．B．C．D．4、光通过透镜的光路如图所示，正确的图是（）A．B．C．D．5、如图是用来研究凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像．若透镜位置不变，将蜡烛移到刻度为30cm处，则（）A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像6、如图所示，有一塑石英正方体，内有一空气层，当一束平行光垂直通过石英正方体时，光在空气层中发生的现象是（）A．光束在空气层中将变的发散B．光束在空气层中将变的会聚C．束在空气层中传播方向不会发生变化D．束在空气层中将发生反射7、在光具座的A点处放置一发光物体，从焦距f甲为5厘米、f乙为10厘米、f丙为20厘米的凸透镜中选择一个放置在如图所示的位置，在BC间移动光屏时可在光屏上得到清晰的像，则选择的凸透镜为（）A．甲B．乙C．甲、乙D．乙、丙8、某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是（）A．当u=5cm时，在光屏上能得到一个放大的像B．当u=15cm时，在光屏上能得到一个缩小的像C．当u=25cm时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小9、用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、凸透镜、光屏位置如图乙时，在光屏上可成清晰的像，下列说法正确的是（）A．凸透镜的焦距是30cmB．图乙中烛焰成的是倒立、缩小的实像C．投影仪成像特点与图乙中所成像的特点相同D．将图乙蜡烛放在尺上60cm处，光屏上可成正立、放大的实像10、小明同学做凸透镜成像实验室，将点燃的蜡烛放在凸透镜前，在光屏上得到清晰的倒立、放大的实像，保持凸透镜的位置不变，把蜡烛与光屏的位置对调，则（）A．光屏上有倒立、缩小的实像B．光屏上有倒立、放大的实像C．光屏上有倒立、等大的实像D．光屏上没有像第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、开普勒望远镜是由两个凸透镜组合而成的，用它观察远处的物体时，通过目镜看到的是的像．（填“倒立”或“正立”、“实”或“虚”）2、小明利用电脑上的视频摄像头给自己拍数码登记照．试拍后发现左脸白，右脸黑，原来是台灯放在左侧，这是由于光的造成的；调整台灯后，如果觉得像偏小，他应该（选填“靠近”或“远离”）镜头．看着自己的照片，发现面部光线还是不均匀．请你帮他想出一个解决办法3、小明的爷爷是老花眼，下面四幅图中，正确表示老花眼成像的是图，其矫正做法是图。4、小聪用凸透镜观察到如图所示的现象，此时课本到凸透镜的距离在此凸透镜的，成的是正立、放大的像．5、小明在房间里用焦距为10cm的凸透镜将明亮的窗户成像在一张空白纸上。根据小明的实验情况，可推测窗户距凸透镜的距离范围为，所成的像是（填成像的性质）。6、如图是某住宅小区内的场景．（1）图中A是禁鸣标志，禁鸣是在处控制噪声．（2）图中B是摄像头，它的内部有光学元件，其作用相当于凸透镜，小区内的景物通过它所成像的性质是倒立、的像．汽车在小区内行驶过程中，以汽车为参照物，摄像头是的．7、如图所示，光会聚于b点，在虚线区域内放甲透镜后，光会聚于主光轴MN
