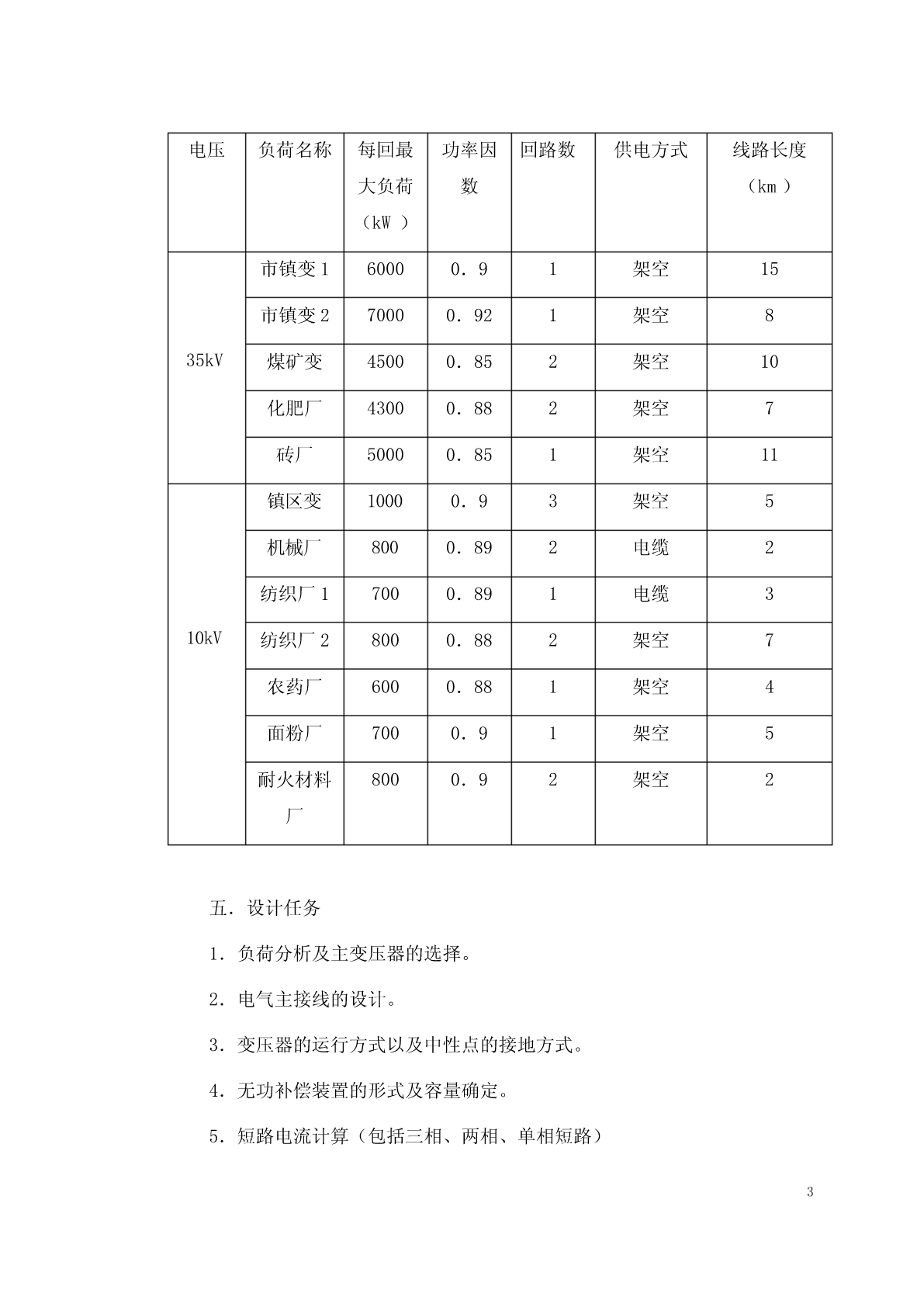

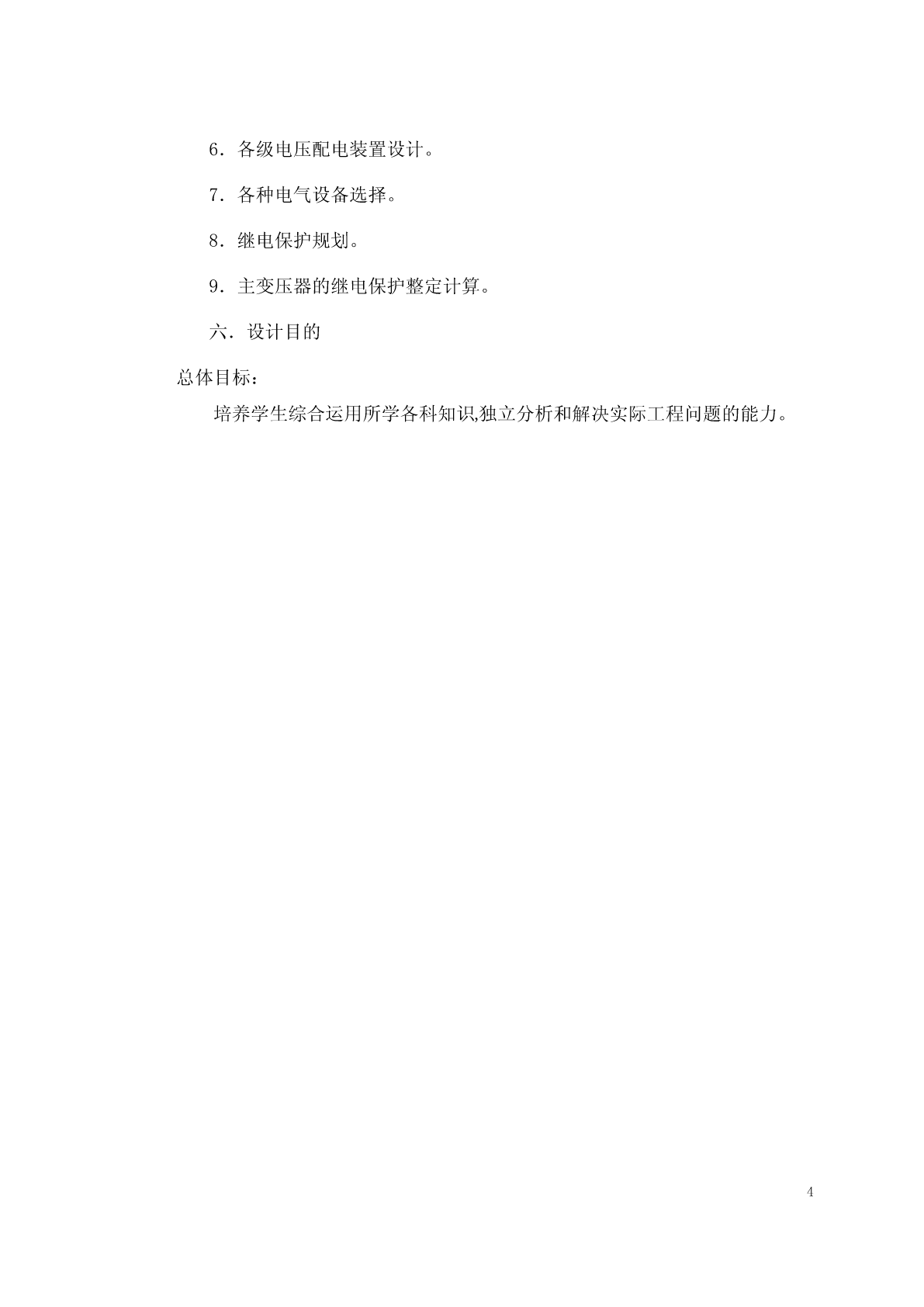

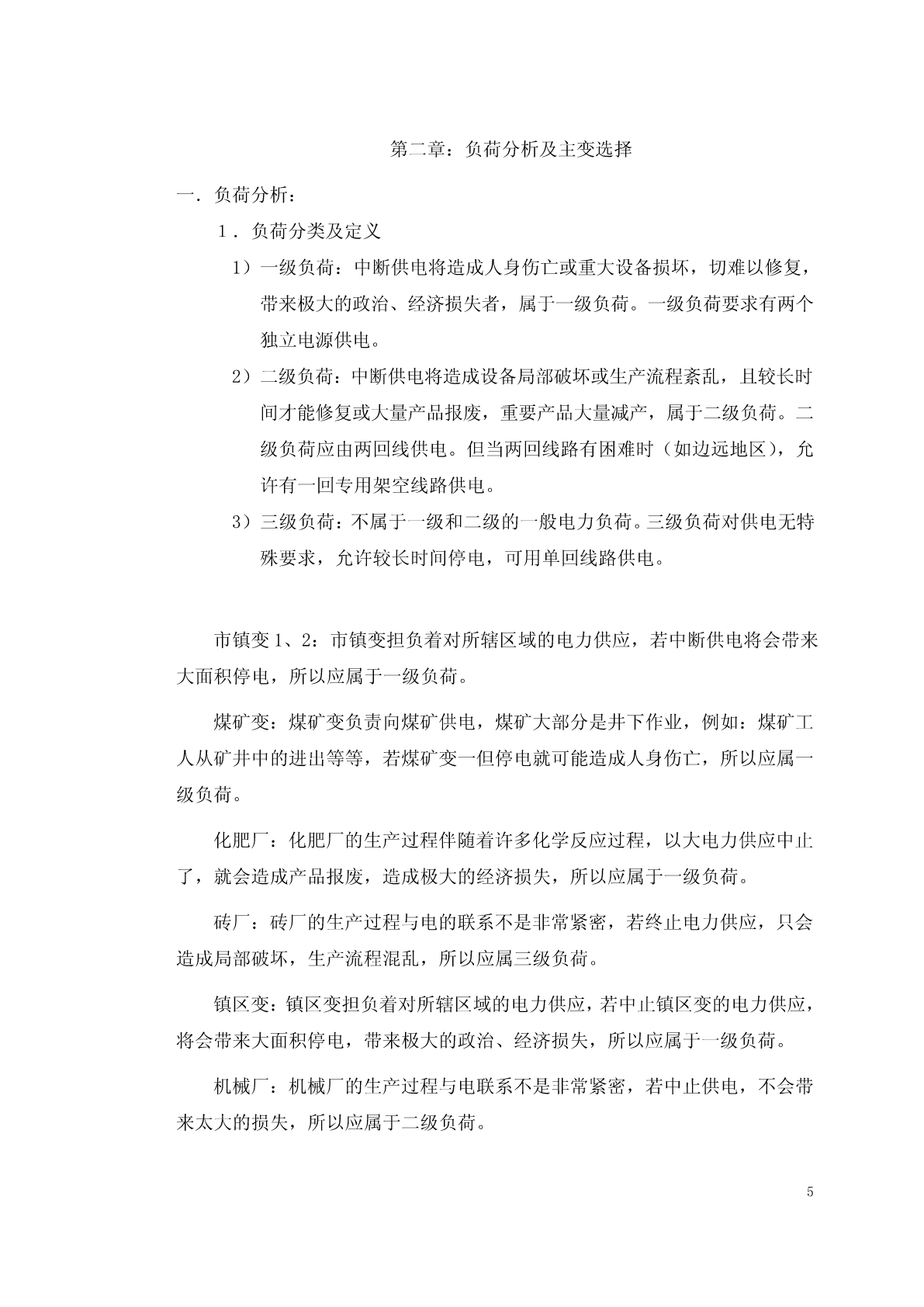

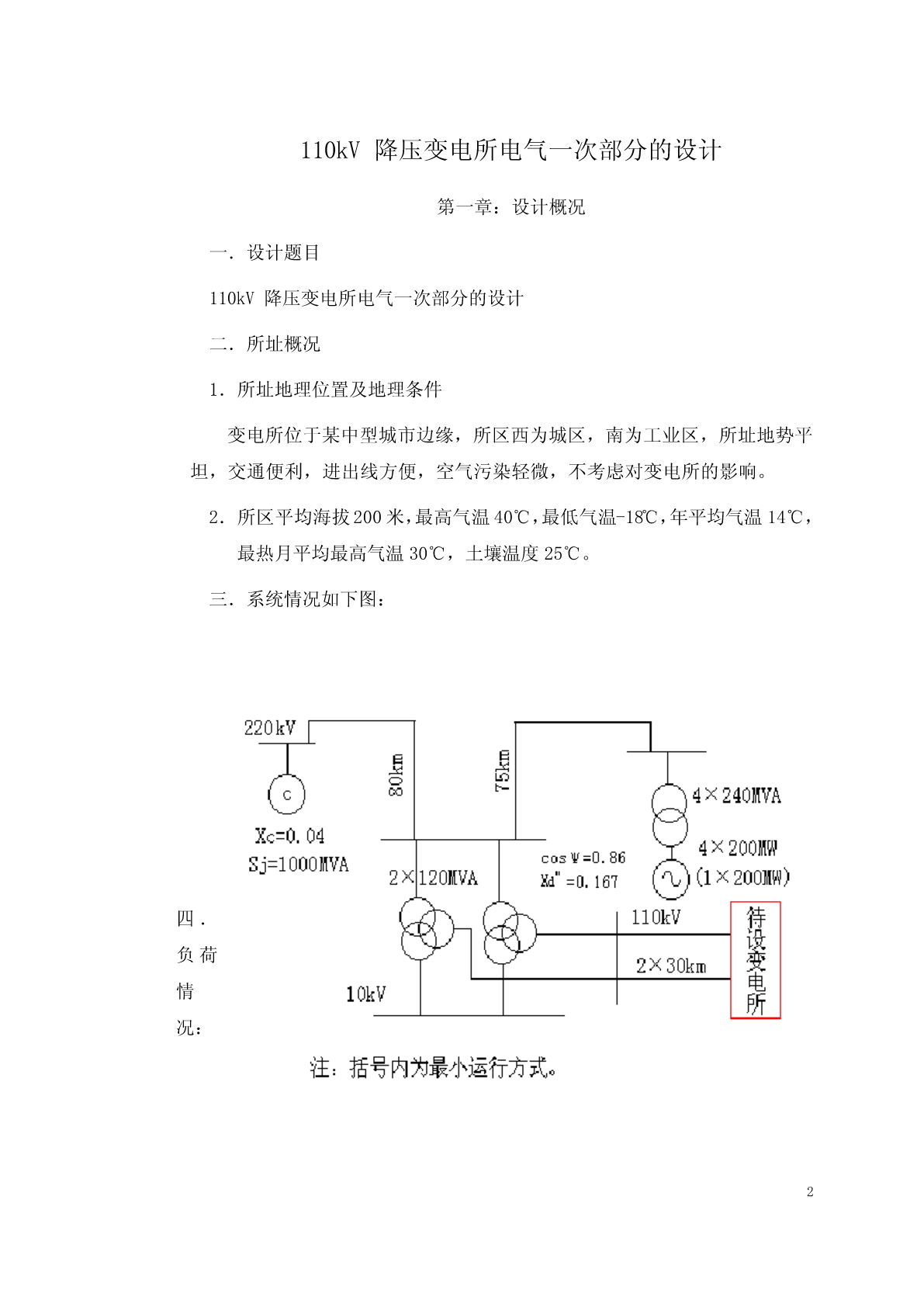

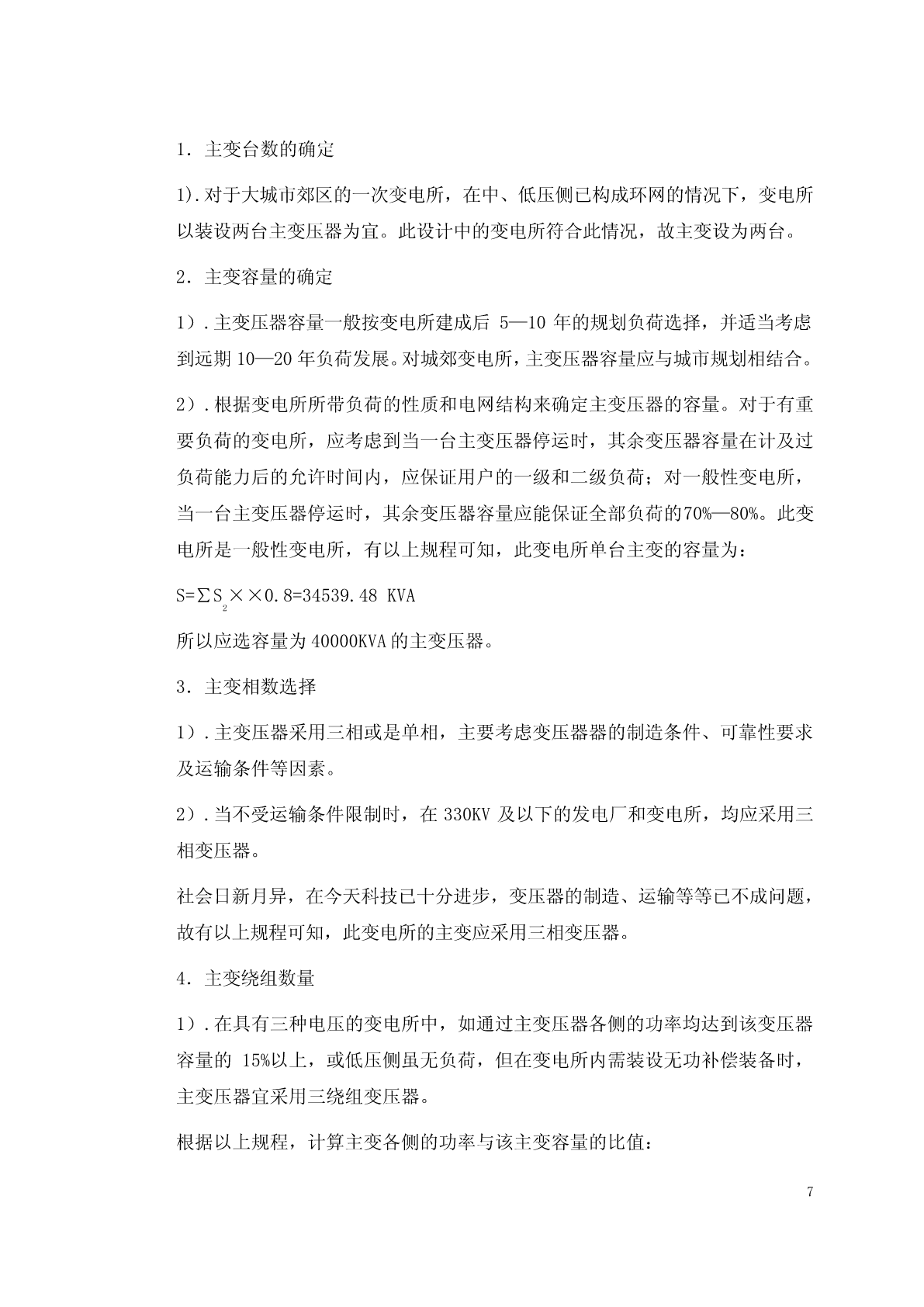

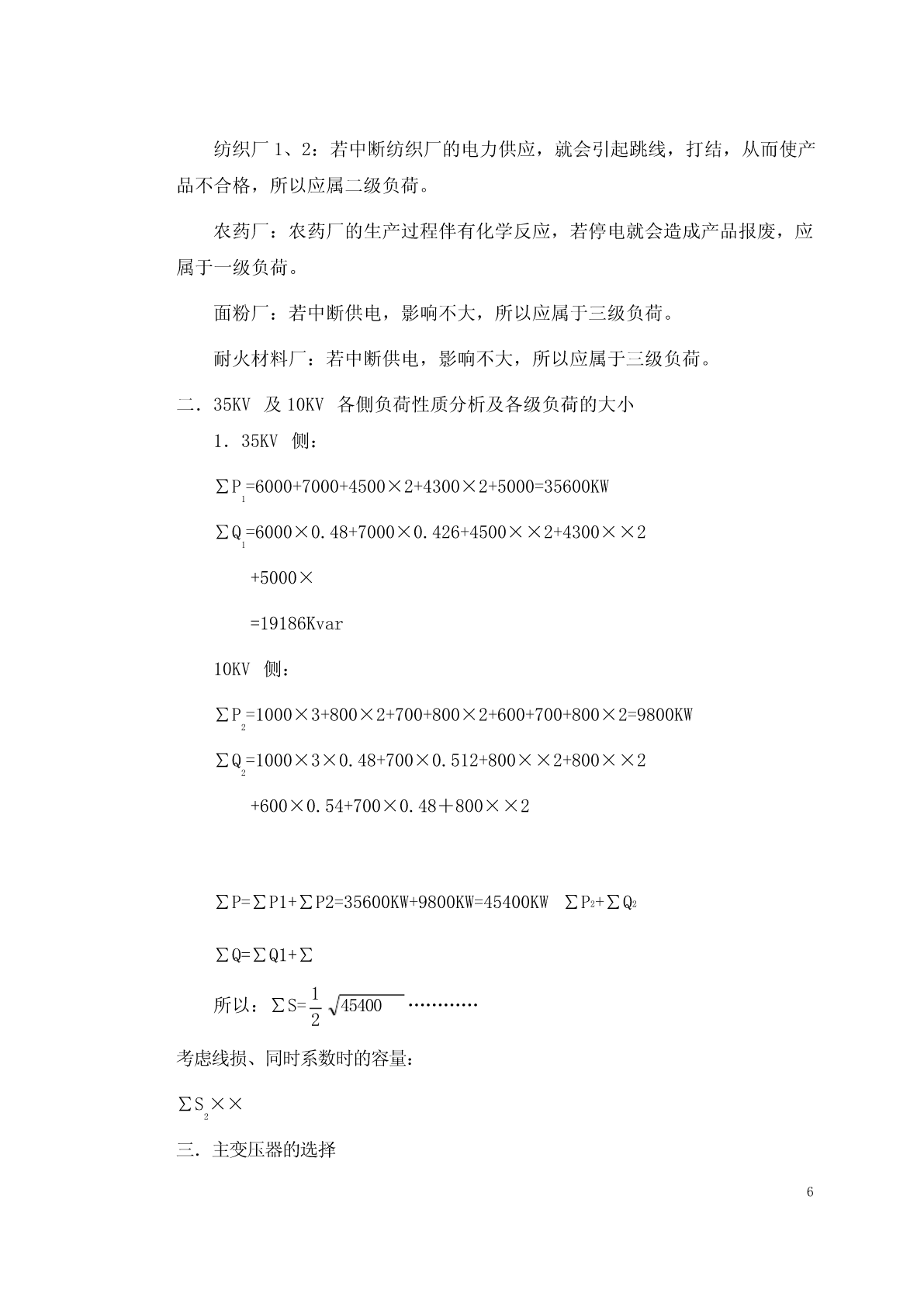

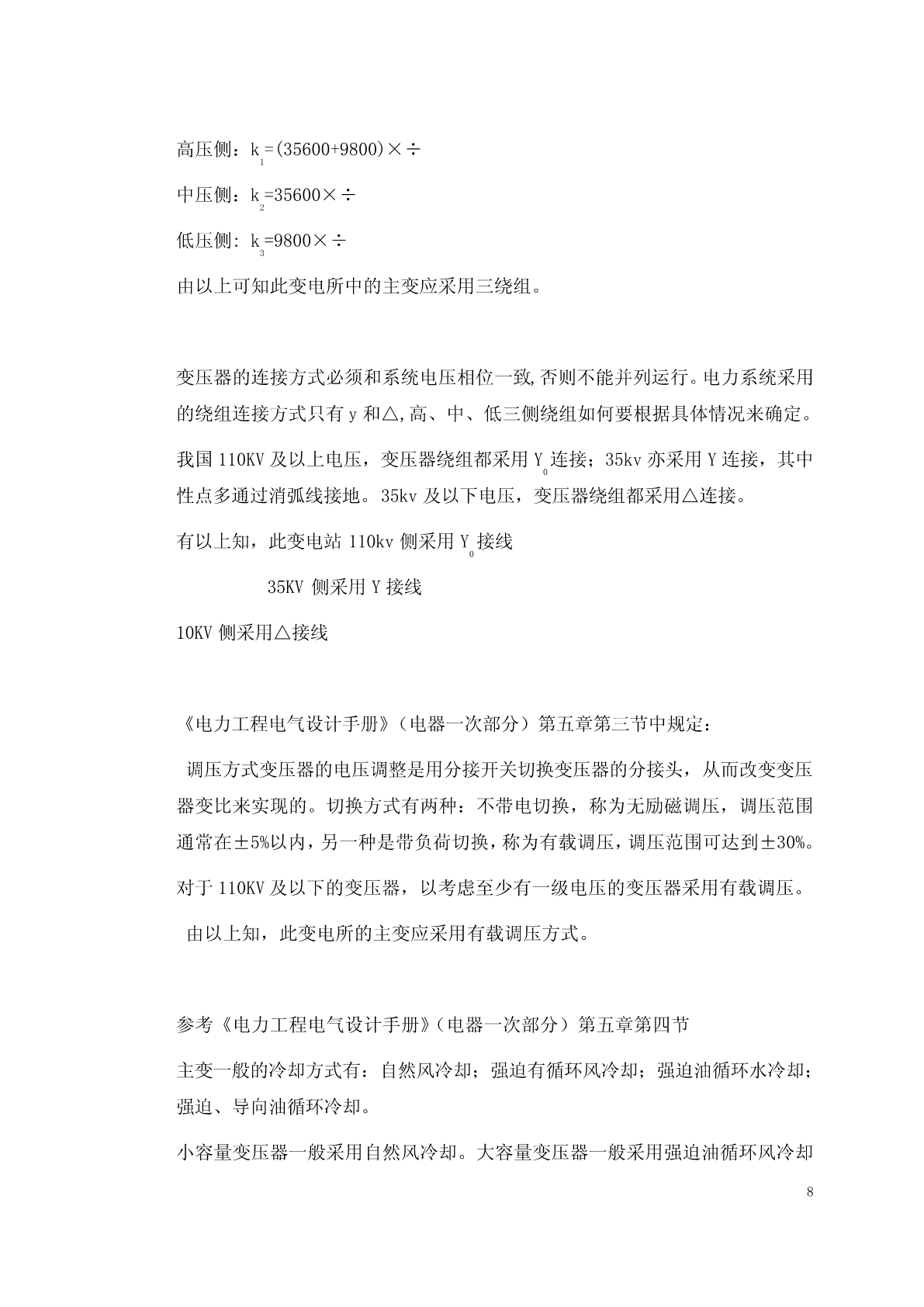

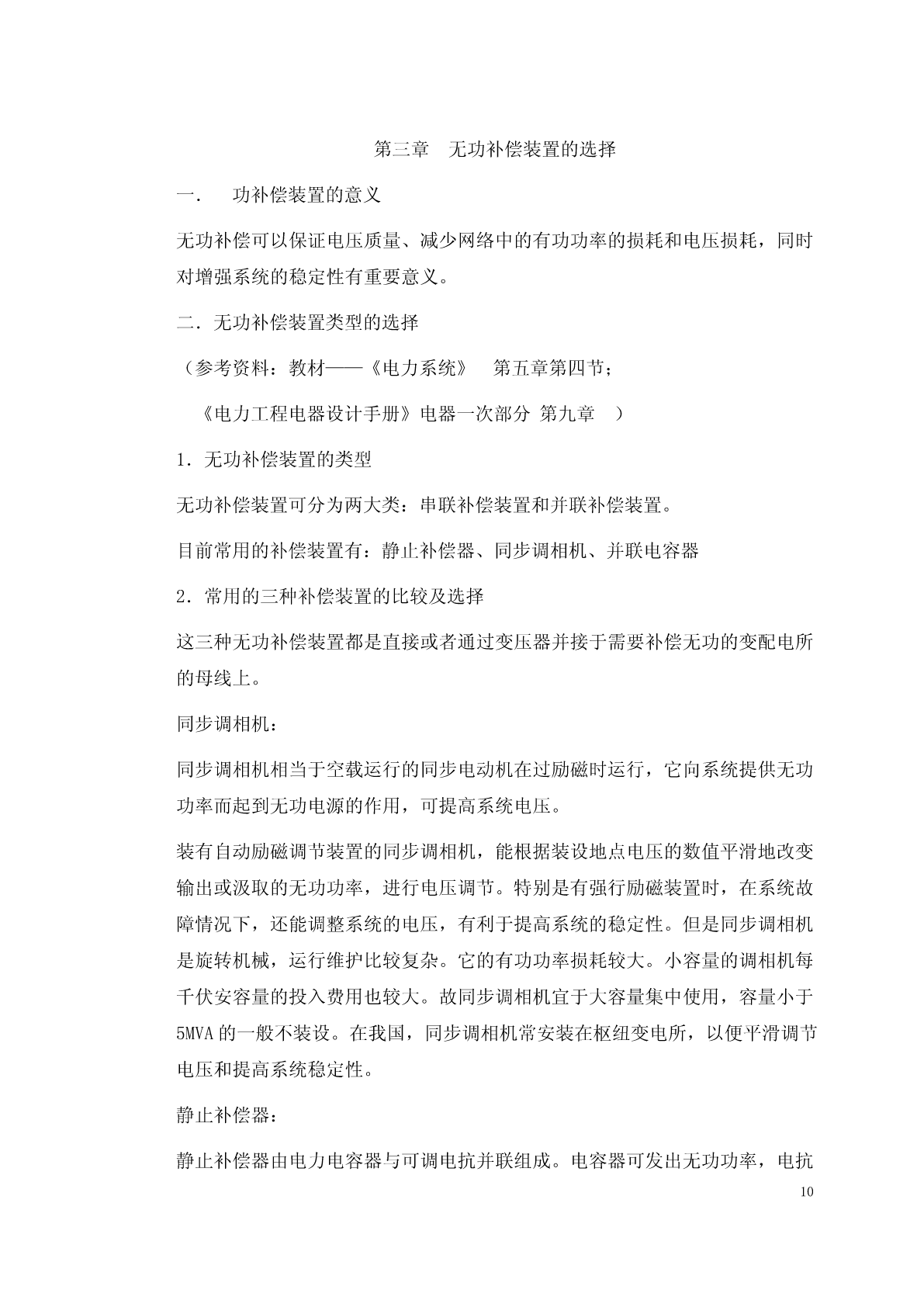

摘要本毕业设计通过对110KV变电站一次部分的设计，完成了对负荷的分析、主变压器的选择、无功补偿装置的选择、电气主接线的选择、各电压等级负荷的计算、最大持续工作电流及短路电流的计算、变压器、高压断路器、隔离开关、母线、绝缘子和穿墙套管、电流互感器、电压互感器、接地刀闸、避雷器的配置、选择、校验工作。关键词：电气一次部分设计计算短路电流变电站1110kV降压变电所电气一次部分的设计第一章：设计概况一．设计题目110kV降压变电所电气一次部分的设计二．所址概况1．所址地理位置及地理条件变电所位于某中型城市边缘，所区西为城区，南为工业区，所址地势平坦，交通便利，进出线方便，空气污染轻微，不考虑对变电所的影响。2．所区平均海拔200米，最高气温40℃，最低气温-18℃，年平均气温14℃，最热月平均最高气温30℃，土壤温度25℃。三．系统情况如下图：四．负荷情况：2电压负荷名称每回最功率因回路数供电方式线路长度大负荷数（km）（kW）市镇变160000．91架空15市镇变270000．921架空835kV煤矿变45000．852架空10化肥厂43000．882架空7砖厂50000．851架空11镇区变10000．93架空5机械厂8000．892电缆2纺织厂17000．891电缆310kV纺织厂28000．882架空7农药厂6000．881架空4面粉厂7000．91架空5耐火材料8000．92架空2厂五．设计任务1．负荷分析及主变压器的选择。2．电气主接线的设计。3．变压器的运行方式以及中性点的接地方式。4．无功补偿装置的形式及容量确定。5．短路电流计算（包括三相、两相、单相短路）36．各级电压配电装置设计。7．各种电气设备选择。8．继电保护规划。9．主变压器的继电保护整定计算。六．设计目的总体目标：培养学生综合运用所学各科知识,独立分析和解决实际工程问题的能力。4第二章：负荷分析及主变选择一．负荷分析：１．负荷分类及定义1）一级负荷：中断供电将造成人身伤亡或重大设备损坏，切难以修复，带来极大的政治、经济损失者，属于一级负荷。一级负荷要求有两个独立电源供电。2）二级负荷：中断供电将造成设备局部破坏或生产流程紊乱，且较长时间才能修复或大量产品报废，重要产品大量减产，属于二级负荷。二级负荷应由两回线供电。但当两回线路有困难时（如边远地区），允许有一回专用架空线路供电。3）三级负荷：不属于一级和二级的一般电力负荷。三级负荷对供电无特殊要求，允许较长时间停电，可用单回线路供电。市镇变1、2：市镇变担负着对所辖区域的电力供应，若中断供电将会带来大面积停电，所以应属于一级负荷。煤矿变：煤矿变负责向煤矿供电，煤矿大部分是井下作业，例如：煤矿工人从矿井中的进出等等，若煤矿变一但停电就可能造成人身伤亡，所以应属一级负荷。化肥厂：化肥厂的生产过程伴随着许多化学反应过程，以大电力供应中止了，就会造成产品报废，造成极大的经济损失，所以应属于一级负荷。砖厂：砖厂的生产过程与电的联系不是非常紧密，若终止电力供应，只会造成局部破坏，生产流程混乱，所以应属三级负荷。镇区变：镇区变担负着对所辖区域的电力供应，若中止镇区变的电力供应，将会带来大面积停电，带来极大的政治、经济损失，所以应属于一级负荷。机械厂：机械厂的生产过程与电联系不是非常紧密，若中止供电，不会带来太大的损失，所以应属于二级负荷。5纺织厂1、2：若中断纺织厂的电力供应，就会引起跳线，打结，从而使产品不合格，所以应属二级负荷。农药厂：农药厂的生产过程伴有化学反应，若停电就会造成产品报废，应属于一级负荷。面粉厂：若中断供电，影响不大，所以应属于三级负荷。耐火材料厂：若中断供电，影响不大，所以应属于三级负荷。二．35KV及10KV各側负荷性质分析及各级负荷的大小1．35KV侧：∑P=6000+7000+4500×2+4300×2+5000=35600KW1∑Q=6000×0.48+7000×0.426+4500××2+4300××21+5000×=19186Kvar10KV侧：∑P=1000×3+800×2+700+800×2+600+700+800×2=9800KW2∑Q=1000×3×0.48+700×0.512+800
