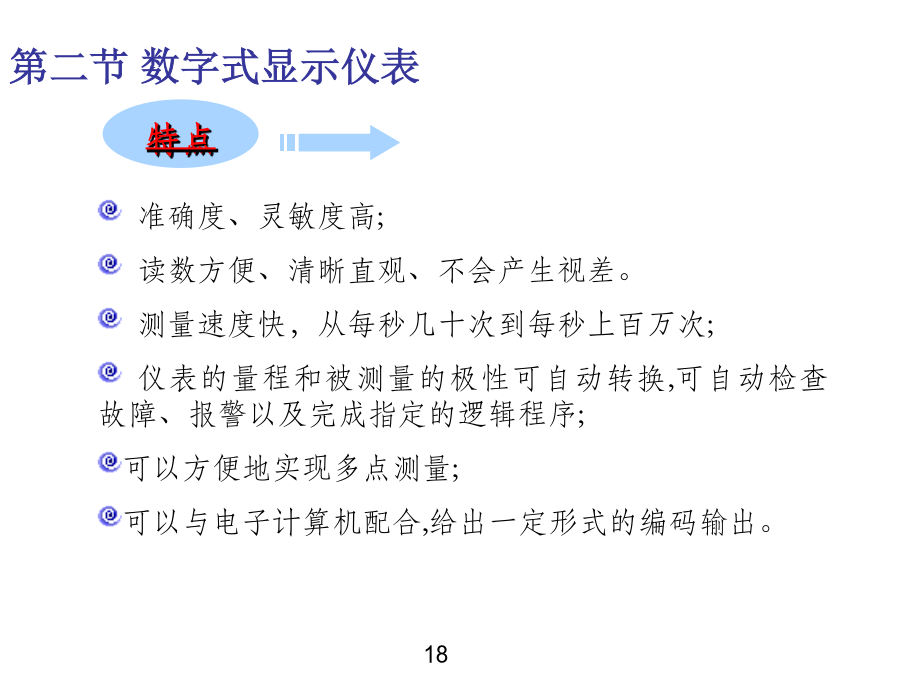

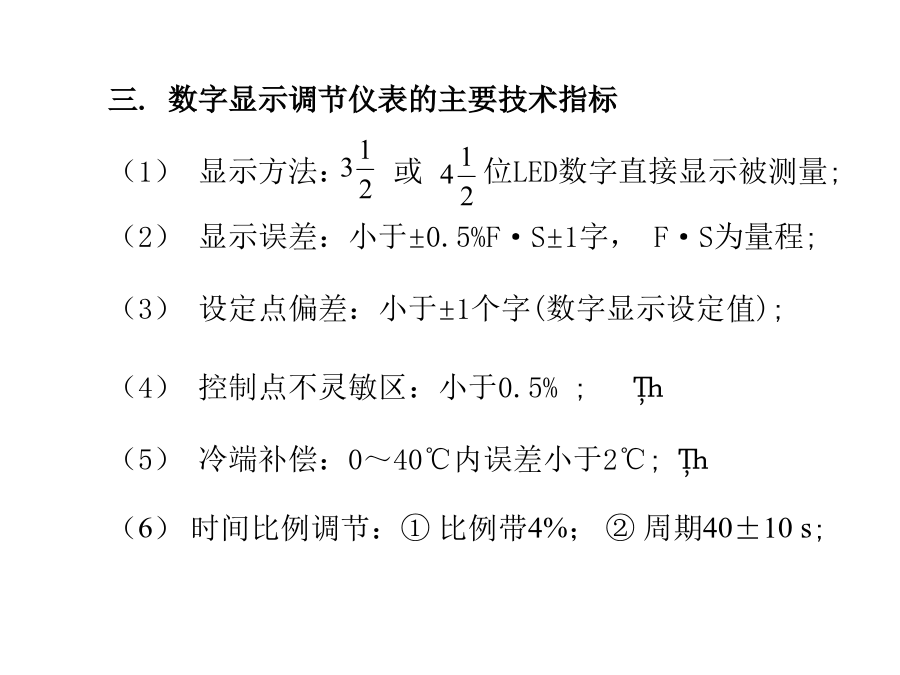

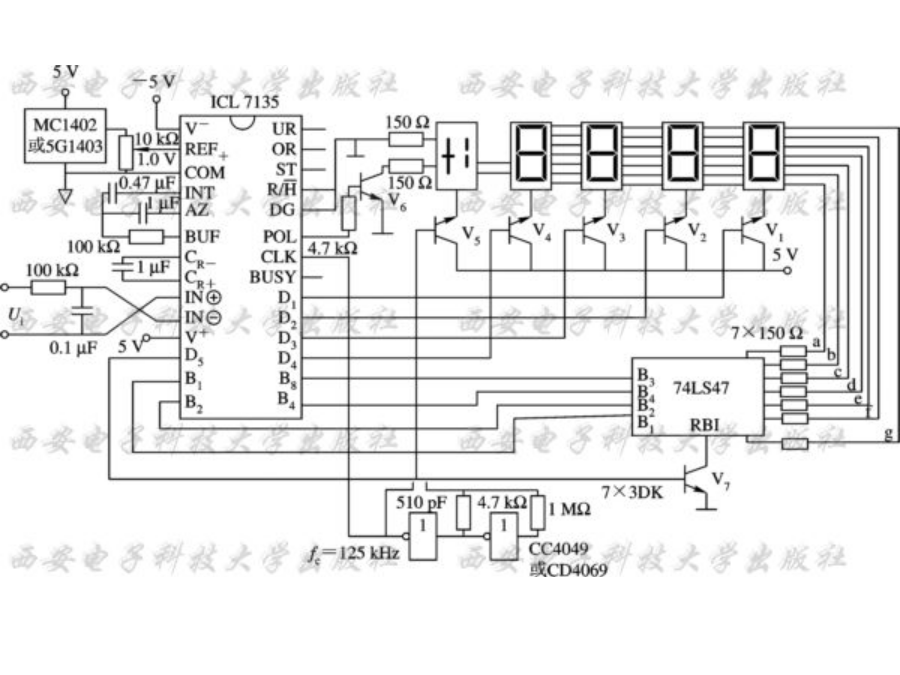

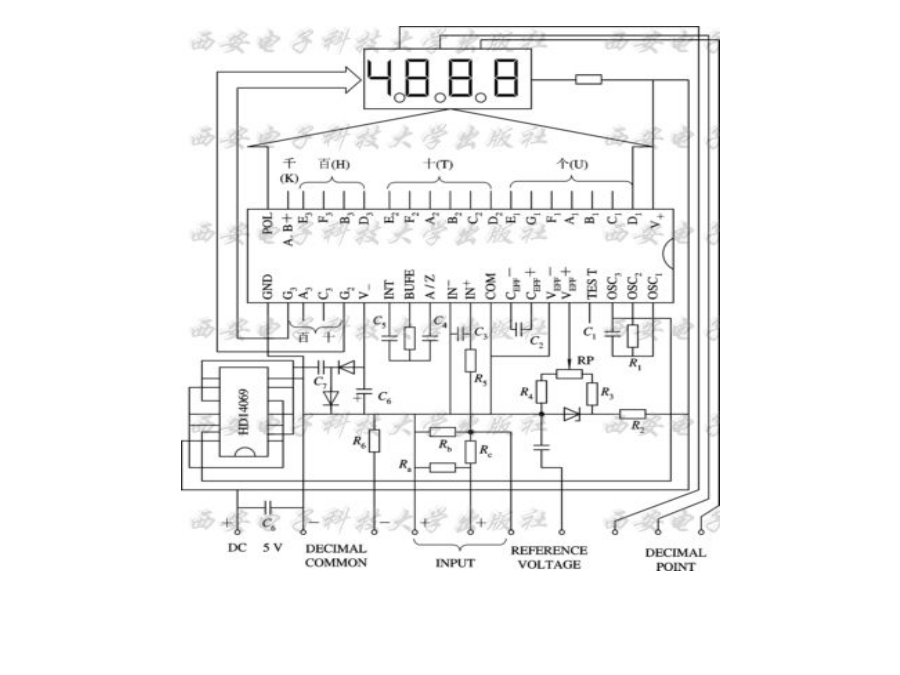

第三章数字式显示仪表第二节数字式显示仪表图数字显示调节仪表构成原理三.数字显示调节仪表的主要技术指标（1）显示方法：或位LED数字直接显示被测量;（2）显示误差：小于±0.5%F·S±1字，F·S为量程;（3）设定点偏差：小于±1个字(数字显示设定值);（4）控制点不灵敏区：小于0.5%;（5）冷端补偿：0～40℃内误差小于2℃;（6）时间比例调节：①比例带4%；②周期40±10s;（7）P、I、D调节：①输出0～10mA或4～20mA；②负载800±80Ω；③P(比例带)4%；④I(积分时间2.5min)；⑤D(微分时间)30s;（8）输出脉冲信号：幅值大于3V、宽度大于40μs的移相脉冲或过零触发脉冲;（9）输出触点容量：交流220V/3A(阻性负载);（10）温度系数：在0～50℃范围内偏离20±2℃使用时，其温度系数小于0.05%/℃;（11）工作电源：220V±10%、50Hz、功率小于5W;（12）工作环境：温度0～50℃，相对湿度不超过85%RH的无腐蚀性气体场合;（13）外形尺寸（单位：mm)：XMT为160×80×150，XMTA为96×96×15，XMTE为48×96×130，XMTD为72×72×150;（14）重量：0.6～0.8kg。四、数字显示调节仪表的型号命名数字显示调节仪表的型号一般有三节。第一节有三位，用大写汉语拼音字母表示仪表的名称和类型。第一位X表示显示仪表；第二位M表示模拟输入数字式；第三位Z表示显示仪，T表示显示调节仪，B表示显示报警仪，D表示巡回检测仪。四、数字显示调节仪表的型号命名第二节由若干位拼音字母组成，表示仪表的某些附加功能和结构特点。A表示带变送器输出；B表示外供24V电源；G表示面板尺寸为72×72mm2；J表示面板尺寸为96×96mm2；H表示竖式面板尺寸为80×160mm2。第三节由三位阿拉伯数字和一位拼音字母组成。第一位通常为1，表示一个被测量；第二位表示调节方式：0表示两位调节；1表示三位狭带调节；2表示三位宽带调节；3表示时间比例调节；4表示时间比例调节加两位调节；6表示连续PID调节加两位调节，9表示连续PID调节；第三位表示配接的检测元件或传感器、变送器类型1表示热电偶或辐射温度计;2表示热电阻;3表示霍尔式压力变送器;4表示电阻式远传压力计;5表示输入电流电压信号;6表示热敏电阻；第四位用拼音字母表示仪表的适用场合，C表示船用，F表示耐大气腐蚀，K表示开方。五.XMT仪表的类型与功能XMT仪表测量范围第二节数字式显示仪表第二节数字式显示仪表第二节数字式显示仪表第二节数字式显示仪表第二节数字式显示仪表第三节新型显示仪表第三节新型显示仪表第三节新型显示仪表第三节新型显示仪表第三节新型显示仪表软件平台功能模板用LabVIEW做的示波器，与真实的示波器有着相同的功能第三节新型显示仪表例题分析例题分析例题分析
