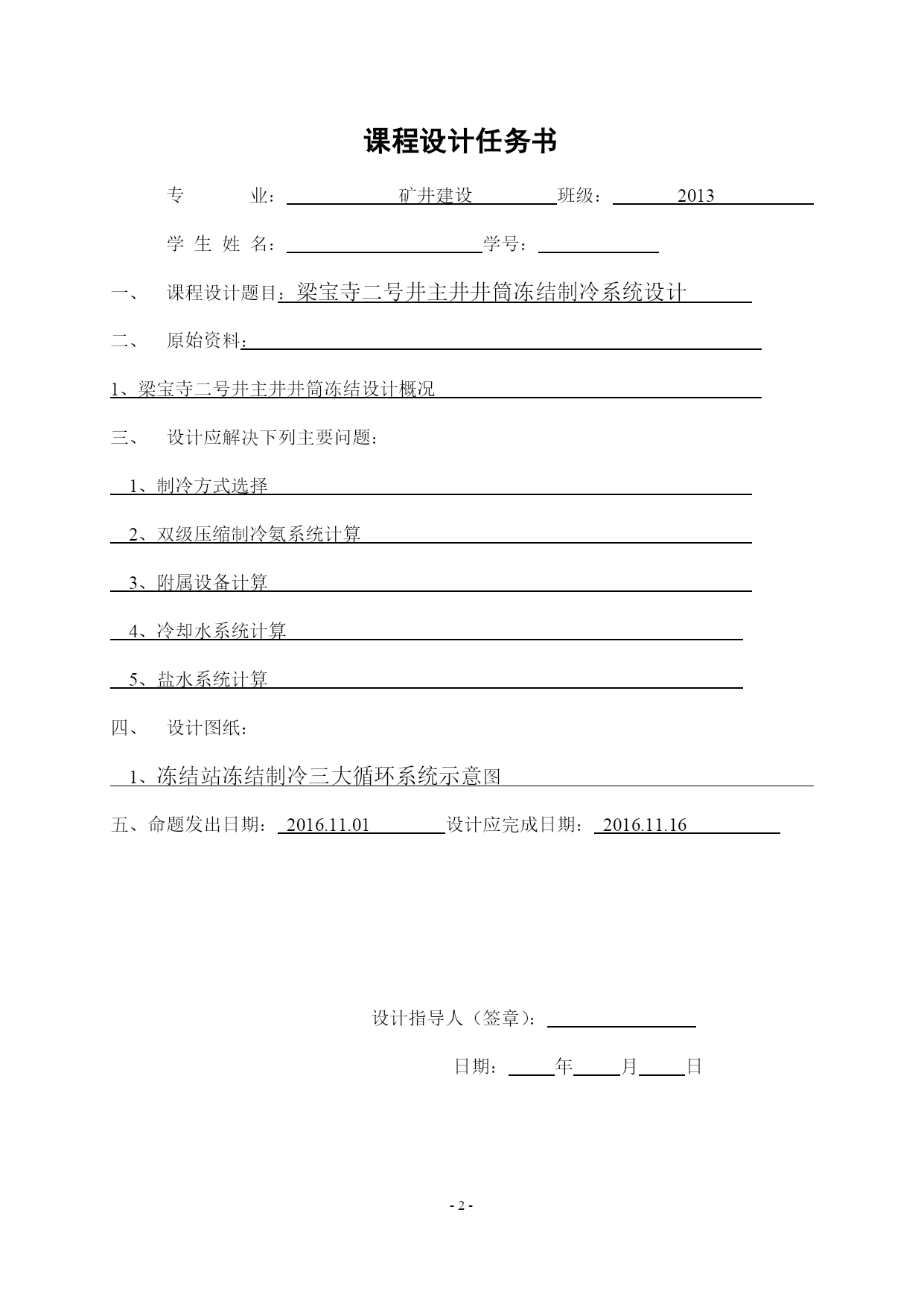

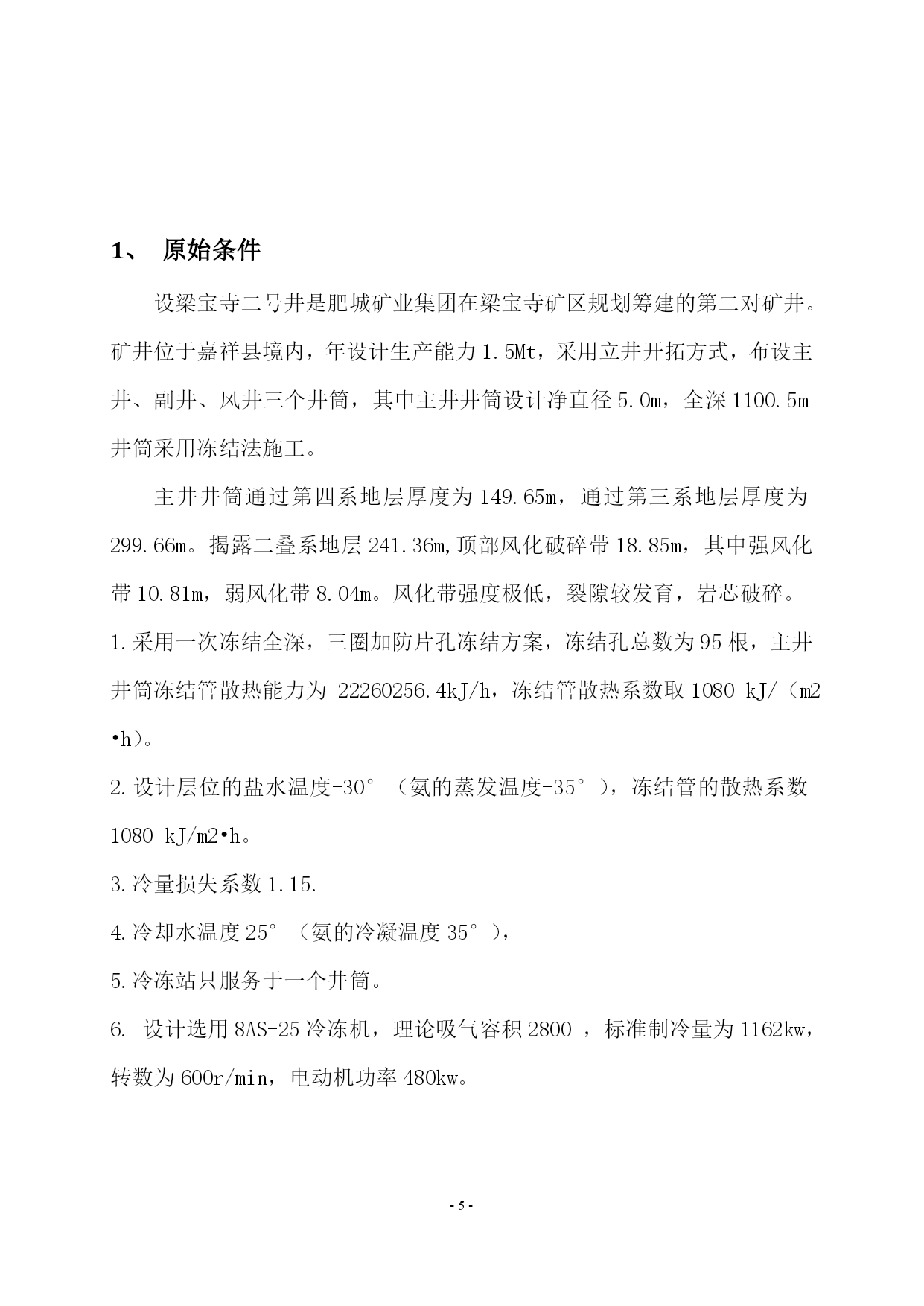

PAGE\*MERGEFORMAT-24-土木建筑学院课程设计说明书课程名称：特殊凿井设计题目：梁宝寺二号井主井井筒冻结制冷系统设计专业(方向)：矿井建设班级2013设计人：指导教师：山东科技大学土木建筑学院2016年11月1日课程设计任务书专业：矿井建设班级：2013学生姓名：学号：课程设计题目：梁宝寺二号井主井井筒冻结制冷系统设计原始资料：1、梁宝寺二号井主井井筒冻结设计概况设计应解决下列主要问题：1、制冷方式选择2、双级压缩制冷氨系统计算3、附属设备计算4、冷却水系统计算5、盐水系统计算设计图纸：1、冻结站冻结制冷三大循环系统示意图五、命题发出日期：2016.11.01设计应完成日期：2016.11.16设计指导人（签章）：日期：年月日指导教师对课程设计评语指导教师（签章）：日期：年月日目录1、原始条件‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥52、制冷方式选择‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥63、双级压缩制冷氨系统计算‥‥‥‥‥‥‥‥‥‥‥‥64、附属设备计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥175、冷却水系统计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥216、盐水系统计算‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥237、参考文献‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥24原始条件设梁宝寺二号井是肥城矿业集团在梁宝寺矿区规划筹建的第二对矿井。矿井位于嘉祥县境内，年设计生产能力1.5Mt，采用立井开拓方式，布设主井、副井、风井三个井筒，其中主井井筒设计净直径5.0m，全深1100.5m井筒采用冻结法施工。主井井筒通过第四系地层厚度为149.65m，通过第三系地层厚度为299.66m。揭露二叠系地层241.36m,顶部风化破碎带18.85m，其中强风化带10.81m，弱风化带8.04m。风化带强度极低，裂隙较发育，岩芯破碎。1.采用一次冻结全深，三圈加防片孔冻结方案，冻结孔总数为95根，主井井筒冻结管散热能力为22260256.4kJ/h，冻结管散热系数取1080kJ/（m2•h）。2.设计层位的盐水温度-30°（氨的蒸发温度-35°），冻结管的散热系数1080kJ/m2•h。3.冷量损失系数1.15.4.冷却水温度25°（氨的冷凝温度35°），5.冷冻站只服务于一个井筒。6.设计选用8AS-25冷冻机，理论吸气容积2800，标准制冷量为1162kw，转数为600r/min，电动机功率480kw。7.盐水容重1270kg/，盐水比热2.70kJ/kg•℃，供液管内盐水允许流速1.5m/s。8.冷凝器进出口水的温差4℃。2、制冷方式的选择已知主井井筒冻结管散热能力为22260256.4kJ/h，为一个井筒服务时的冷冻站需冷量为：Q1=mCQT式中--盐水系统（包括冷冻站内外的低温设备和管路）的冷量损失系数，此处取1.15。冷冻站需冷量为1.15×22260256.4/h。已知氨的蒸发温度-35℃，冷凝温度为35℃。查表可得：=0.0950MPa，=1.3765MPa，压缩比/=1.3765MPa/0.09504MPa=14.48＞8。压缩机排气口压力大，温度过高，有可能超过润滑油的燃点，引起油碳化或造成爆炸事故，所以采用双极压缩制冷。3、双级压缩制冷系数的计算（1）中间压力的计算1）根据蒸发温度和冷凝温度查出相应的压力按公式求得理想的中间压力为==0.3617MPa。查出温度为=-5℃时，相应的压力为0.3617MPa.。假设另一中间温度为5℃，（比理想中间温度高10℃）其相应的压力为=0.5259Mpa。2）绘制理想和假设的串联双级压缩制冷热力循环图1-1，求得各状态下氨的热力参数。热力参数计算结果见表1-1。双级压缩制冷热力循环图1-1图1-1理想和假设的串联双级压缩制冷热力循环图表1-1理想的和假想的热力参数各状态点参数单位理想条件假设条件=0.3617MPa=-5℃=0.5259MPa=5℃焓焓h116361636，18151880，16791687，18601824h517001700h6585585，418456，585585，424448418456比容，0.34681.2160.24331.2163）根据经验理论容积比范围，选用12台8AS-25型作低压机，4台8AS-25型作高压机；①低压机的总理论吸气容积：=280012=33600/h；②高压机的总理论吸气容积：=28004=11200/h；③高、低压机的理论容积比为
