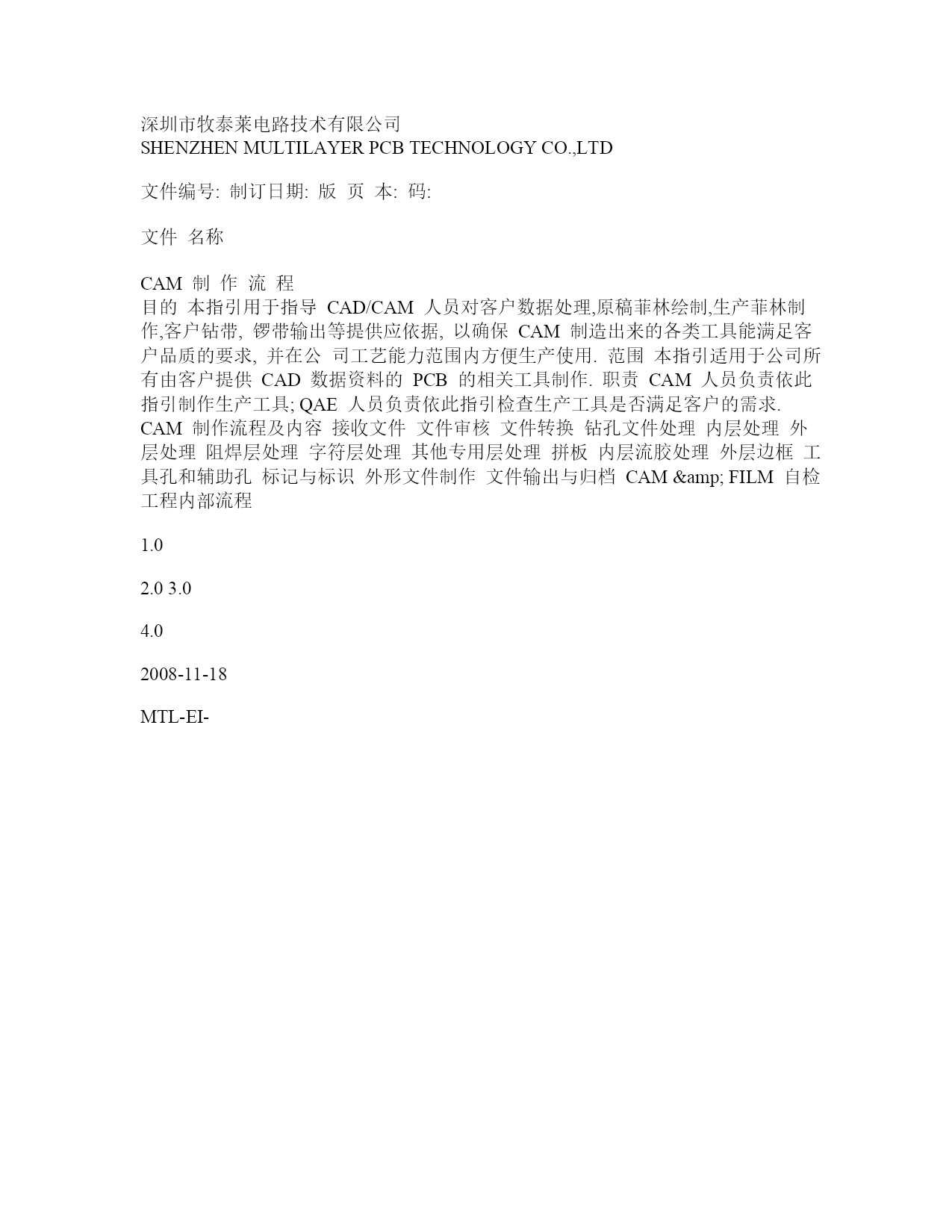

深圳市牧泰莱电路技术有限公司SHENZHENMULTILAYERPCBTECHNOLOGYCO.,LTD文件编号:制订日期:版页本:码:文件名称CAM制作流程目的本指引用于指导CAD/CAM人员对客户数据处理,原稿菲林绘制,生产菲林制作,客户钻带,锣带输出等提供应依据,以确保CAM制造出来的各类工具能满足客户品质的要求,并在公司工艺能力范围内方便生产使用.范围本指引适用于公司所有由客户提供CAD数据资料的PCB的相关工具制作.职责CAM人员负责依此指引制作生产工具;QAE人员负责依此指引检查生产工具是否满足客户的需求.CAM制作流程及内容接收文件文件审核文件转换钻孔文件处理内层处理外层处理阻焊层处理字符层处理其他专用层处理拼板内层流胶处理外层边框工具孔和辅助孔标记与标识外形文件制作文件输出与归档CAM&FILM自检工程内部流程1.02.03.04.02008-11-18MTL-EI-深圳市牧泰莱电路技术有限公司SHENZHENMULTILAYERPCBTECHNOLOGYCO.,LTD文件编号:制订日期:版页本:码:文件名称4.14.1.14.1.2CAM制作流程Gerber文件处理检查用户单,投产单及附件的正确性和完整性接收文件:用户单规定的文件名在服务器TEXT目录下面相应的日期目录下取用文件,必须采用剪切命令.根据用户单上的生产编号,在计算机相应目录里建立相对应的以档案号命名的文件名,同时将客户源文件直接打包成J档案号.RAR.文件转换查看文件格式,并用与客户设计版本相同的软件转换成我司生产的GERBER文件.文件审核检查客户资料的完整性,一致性,正确性,试用性.客户资料的完整性客户所提供的GERBER资料中必须包含我司加工必需的资料(钻孔文件,刀具表,D码表,外层线路,内层线路,阻焊,字符,外形文件,拼版图,层排序等)客户资料的一致性客户提供的GERBER文件与其他加工说明和附件要求的内容是否一致.客户资料的正确性客户提供的加工文件是否符合设计要求,有无明显的缺陷.客户资料的适用性客户所设计的资料是否符合我公司的工艺制程能力.文件处理生产稿文件的初步建立:将客户原稿文件读入到相应软件中(GC-CAM,GENESIS,CAM350),CAM人员将客户原稿文件转换OK后作为生产制作文件,生产文件统一用档案号命名.当客来文件中需手工输入D码时,CAM人员必须以客户资料为标准输入D码,并要求将输入后的D码表打印出来与原始D码表一一对照.整理客户资料,根据GERBER资料与客户相关加工说明进行排序,将无用的层次排列在最后面或者删除.将GERBER资料的各层对齐,删除线路,阻焊,字符和其他相关层的边框(内层负片的边框不能删除)为统一各层的命名方式,CAM人员须将各层的文件名按以下定义进行修改文件名,具体层名定义如下:序号层名内容1GTO元件面字符2GTS元件面阻焊3GTL元件面线路4L2内层第二层5L3内层第三层6L4内层第四层7L5内层第五层8GBL焊接面线路9GBS焊接面阻焊10GBO焊接面字符11DRL钻带12BOX外形文件MTL-EI-4.1.44.1.54.1.5.14.1.5.24.1.5.34.1.5.44.24.2.14.2.24.2.34.2.44.2.52008-11-18深圳市牧泰莱电路技术有限公司SHENZHENMULTILAYERPCBTECHNOLOGYCO.,LTD文件编号:制订日期:版页本:码:文件名称CAM制作流程13GTPM/GBPM蓝胶锣带或菲林14GTC/GBC碳油15HM塞孔资料16PTH铣金属化槽,孔文件17SLOT铣半槽文件18*-M辅助菲林*表示所在层的名字19CY层压铣边框文件钻孔文件制作:根据客户孔径公差要求,特殊工艺和表面涂层以及我司孔径验收标准对客户原始孔径进行补偿.检查分孔图,客户提供钻带的孔数和孔位以及刀具表中的大小,孔数是否一致.检查分孔图上的槽是否制作成槽孔.检查钻带中的重孔并去除重孔(大孔中的小重孔直接按照大孔制作)检查连孔是否按照要求分刀(分刀指将连孔与相同孔径大小其他钻孔分开排两把大小相同的刀具)检查槽孔是否按照要求制作.槽孔长度小于等于两倍孔直径(槽孔的刀具直径),必须在槽的两端添加两个比槽孔小的孔,用以保证槽的长度和方向,然后画线代替钻孔.如下图:槽孔直径为D,长度为L,当L≤D时,按照下图制作槽孔.4.34.3.14.3.24.3.34.3.44.3.54.3.5.14.3.5.2槽孔的长度大于两倍孔直径(槽孔的刀具直径),可以直接画线代替钻孔.如下图:4.3.64.3.74.3.84.3.94.3.9.14.3.9.24.3.9.3
