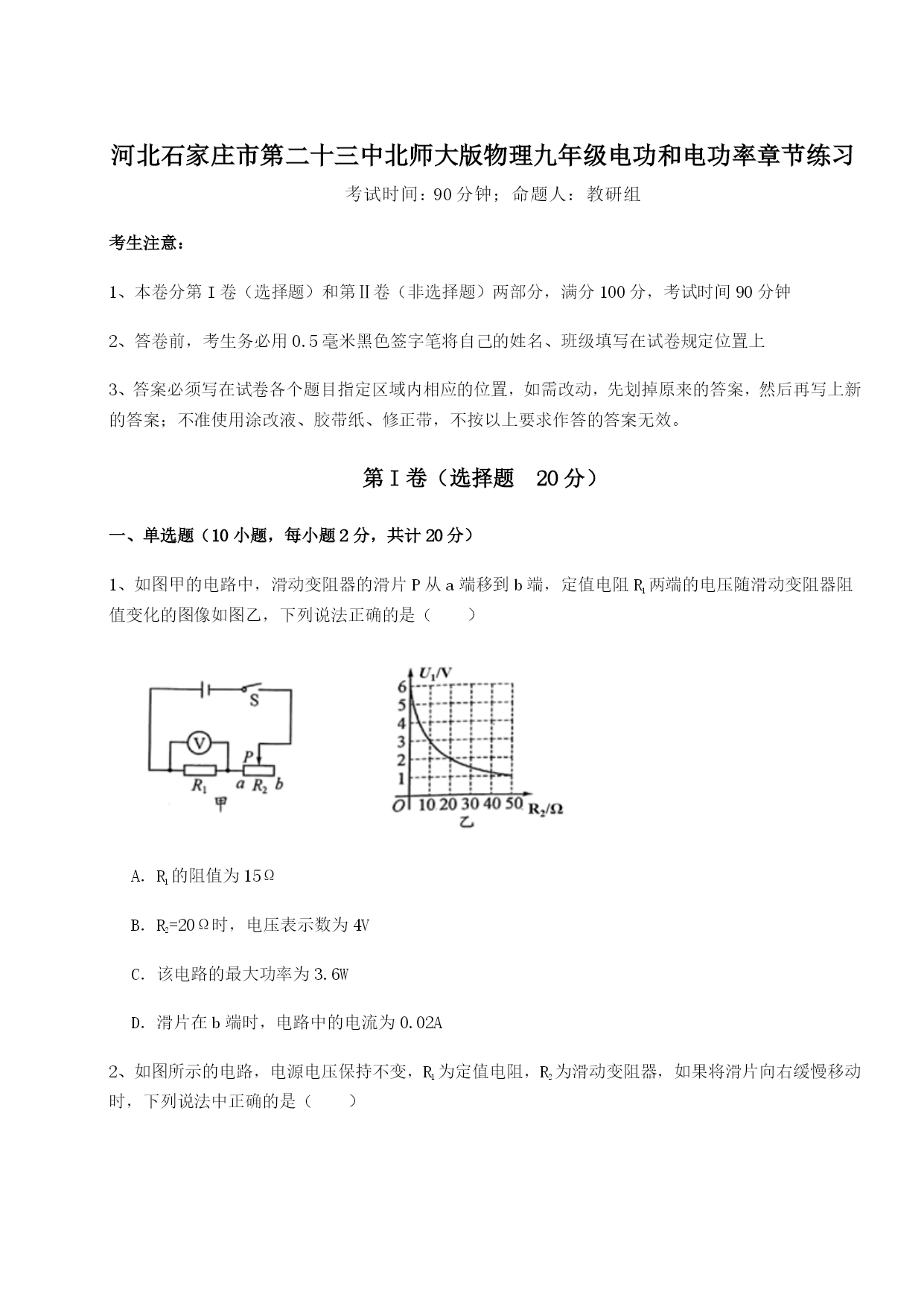

河北石家庄市第二十三中北师大版物理九年级电功和电功率章节练习考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（）A．R1的阻值为15ΩB．R2=20Ω时，电压表示数为4VC．该电路的最大功率为3.6WD．滑片在b端时，电路中的电流为0.02A2、如图所示的电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，如果将滑片向右缓慢移动时，下列说法中正确的是（）A．电路消耗的总电功率变大B．电压表V1与电流表A的示数之比保持不变C．电流表示数不变，两电压表的示数都将变大D．电流表示数变小，电压表V1示数不变，电压表V2示数变大3、关于家庭电路和安全用电，下列说法正确的是（）A．保险丝可以用钢丝来代替B．若空气开关“跳闸”，一定是电路中出现了短路C．电灯的开关可接在零线上D．用测电笔辨别火线和零线，手应接触笔尾的金属体4、小明用标有“12V60W”的灯甲和标有“24V30W”的灯乙做实验，关于这两个汽车灯的比较，下列说法中正确的是（）A．甲灯的额定功率一定小于乙灯的额定功率B．甲灯的实际功率一定小于乙灯的实际功率C．甲灯和乙灯均正常工作，甲灯消耗的电能一定比乙灯多D．甲灯和乙灯均正常工作，且消耗相同的电能，甲灯工作的时间比乙灯短5、图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图2所示，下列判断错误的是（）A．R1的电阻为5ΩB．滑动变阻器的最大电阻为10ΩC．电路消耗的最大总功率为1．8WD．电路消耗的最小总功率为1W6、在探究“电流通过导体产生的热量与哪些因素有关“的实验中，某同学采用了如图甲乙所示的实验装置（两个透明容器中封闭着等量的空气）。下列说法正确的是（）①图甲该装置只能探究电流通过导体产生的热量与电阻的关系②U形管中液面高度的变化反映电阻丝产生热量的多少③图乙实验过程中右边透明容器中电阻丝电阻值应该等于5Ω④图乙中左边透明容器中5Ω电阻丝中的电流比右边透明容器中5Ω电阻丝中的电流大2倍A．只有①②B．只有②③C．只有②③④D．只有①②④7、如图所示的电路图中，电源电压不变，闭合开关将滑动变阻器的滑片向上移动时，正确的现象是（）A．灯泡变暗，电压表示数变大B．灯泡变亮，电压表示数不变C．电路消耗的总功率变小，电压表示数不变D．电路消耗的总功率变大，电压表示数变大8、如图所示，在闭合电路中，只有滑动变阻器甲和乙串联，将阻值调到相等的地方，此时甲和乙的电功率均为P。先将乙的滑片向右移甲不动，其电功率分别为Р甲和P乙，再将甲的滑片向右移，乙不动，其电功率分别为P′甲和P′乙，下列说法正确的是（）A．Р甲＞PB．P乙＜Р甲C．P′甲＜P甲D．P′乙＜P乙9、随着生活水平的提高，家用电器越来越多，使用时若出现如图所示的情形，会导致连接插座的导线发热，稍不小心就会导致火灾，究其原因是（）A．电路中的用电器用电时间太长B．电路中的用电器的总功率过大C．电路中的用电器过多D．电路中的用电器的总电阻过大10、如图是深圳某同学家的家庭电路的部分电路图，下列说法中正确的是()A．家庭电路中使用的是直流电，电压是220VB．丁灯的安装及开关的连接是正确的C．两孔插座和三孔插座的连接都是正确的D．用试电笔正E确接触M和N点时，试电笔的氖管均不发光第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、LED灯具有节能、环保的特点，一盏“220V5W”的LED灯与一盏“220V25W”的普通节能灯亮度相当。一盏“220V25W”的普通节能灯每天正常工作6小时消耗的电能是kW•h，这些电能可供“220V5W”的LED灯正常工作h。2、某小灯泡上标有“6V6W”字样，则其正常工作时的电阻为Ω，如果其电流随两端电压变化关系的曲线如图所示，则当小灯泡两端的电压为2V时，通过小灯的电流为A，此时小灯泡的电阻为Ω。3、如图所示是萍萍家里电热水器的工作原理图，热水器有高、中、低三挡
