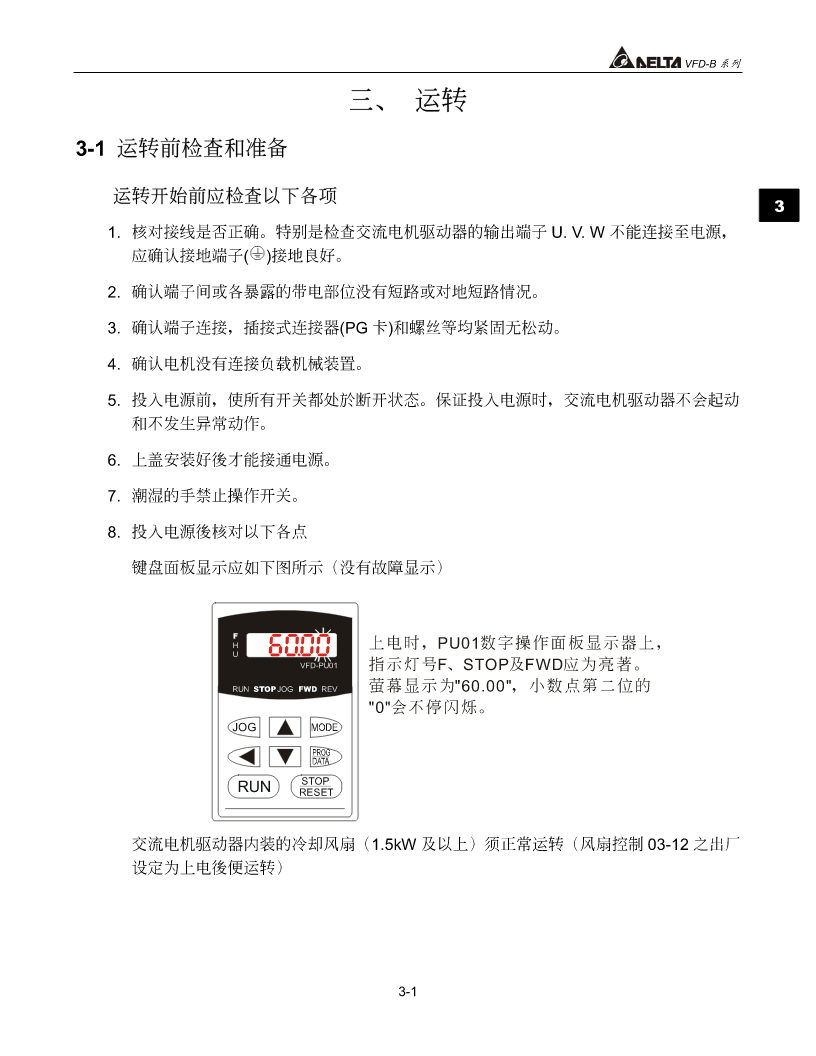

VFD-B系列三、運轉3-1運轉前檢查和準備運轉開始前應檢查以下各項31.核對接線是否正確。特別是檢查交流電機驅動器的輸出端子U.V.W不能連接至電源，應確認接地端子()接地良好。2.確認端子間或各暴露的帶電部位沒有短路或對地短路情況。3.確認端子連接，插接式連接器(PG卡)和螺絲等均緊固無鬆動。4.確認電機沒有連接負載機械裝置。5.投入電源前，使所有開關都處於斷開狀態。保證投入電源時，交流電機驅動器不會起動和不發生異常動作。6.上蓋安裝好後才能接通電源。7.潮濕的手禁止操作開關。8.投入電源後核對以下各點鍵盤面板顯示應如下圖所示（沒有故障顯示）FH上電時，PU01數字操作面板顯示器上，UVFD-PU01指示燈號FSTOPFWD、及應為亮著。RUNSTOPJOGFWDREV螢幕顯示為"60.00"，小數點第二位的"0"會不停閃爍。JOGSTOPRUNRESET交流電機驅動器內裝的冷卻風扇（1.5kW及以上）須正常運轉（風扇控制03-12之出廠設定為上電後便運轉）3-1VFD-B系列3-2運轉方法有各種運轉方法，請參閱4-2鍵盤面板操作方法和5-1功能選擇一覽表說明。依照應用要求和運轉規定選擇最合適的操作方法，通常採用的操作方法如下表所示：運轉方式頻率命令來源運轉命令來源PU01數字面板操作STOPRUNRESET由外部信號操作參數設定：外部端子輸入:MI104-04=11FWD-DEMMI204-05=12REV-DCMDCMAVI,ACI,AUI3-3試運轉參照3-1運轉前檢查和準備確認無異常情形後，可以進行試運轉。產品出廠時，設定為鍵盤面板運轉方式。1.電源投入後，確認LED顯示頻率60.00Hz。2.用鍵設定5Hz左右的低頻率。FFRUNHH3.按正向旋轉，在U頁面下按鍵此時顯示U反向旋轉，要減STOP速停止按RESET鍵。4.檢查以下各點電機旋轉方向是否正確符合電機旋轉是否平穩(無異常噪音和振動)加速/減速是否平穩如無異常情況，增加運轉頻率繼續試運轉，通過以上試運轉，認無任何異常狀況。然後可以正式投入運轉。注意：如交流電機驅動器和電機的運轉發生異常，則應立即停止運轉，並參照”故障診斷”，檢查發生異常情況的原因。交流電機驅動器停止輸出後，在未斷開主電路電源端子L1/R,L2/S,L3/T，這時，如觸及交流電機驅動器的輸出端子U,V,W,則可能會發生電擊。另外，即使關閉主電源，由於濾波電容器上有充電電壓，放電結束需一定時間。主電源切斷後，待充電指示燈熄滅，以及用電壓表測試中間直流電路電壓。確認已低於安全電壓值，然後才能接觸交流電機驅動器內部電路。3-2
