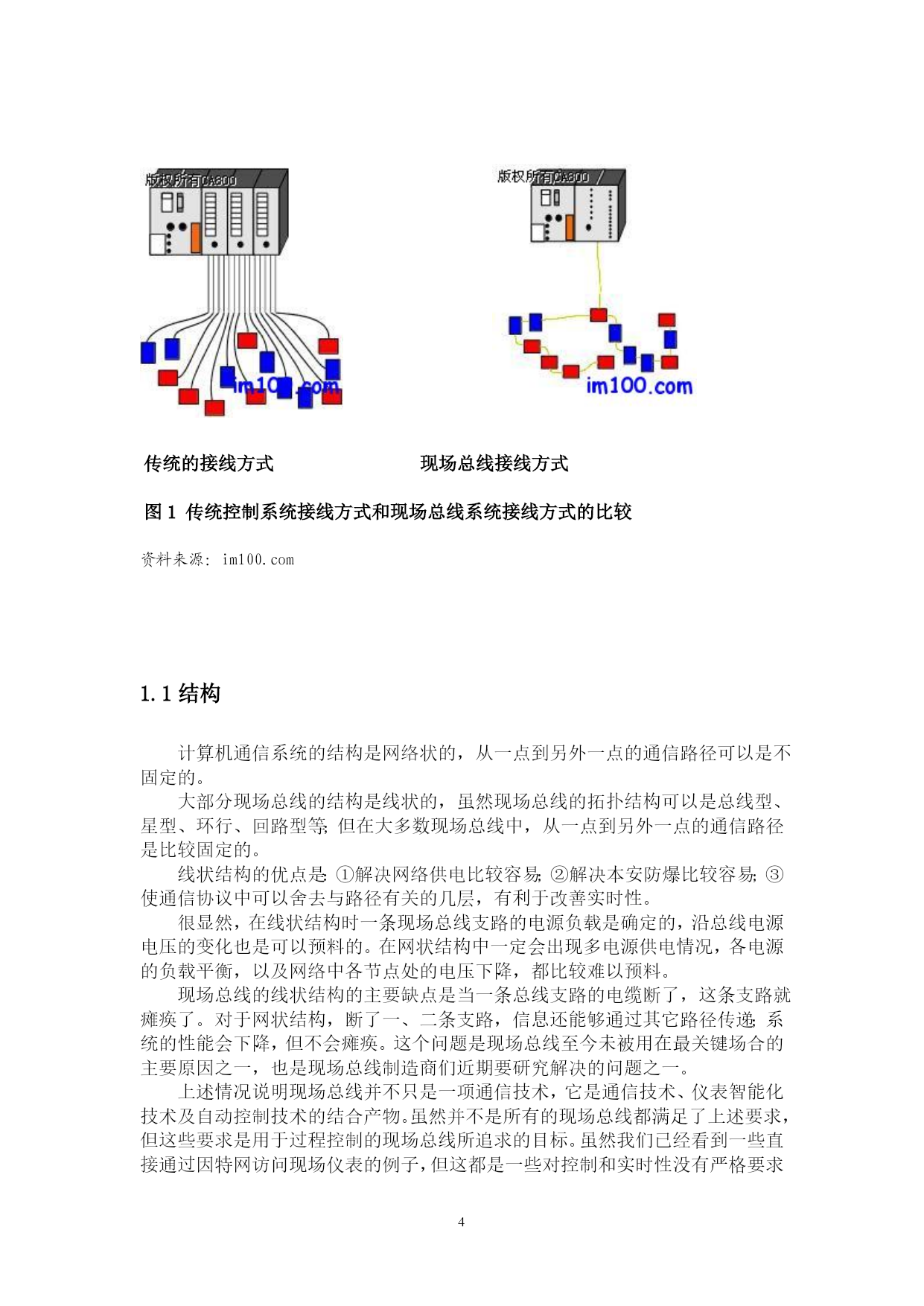

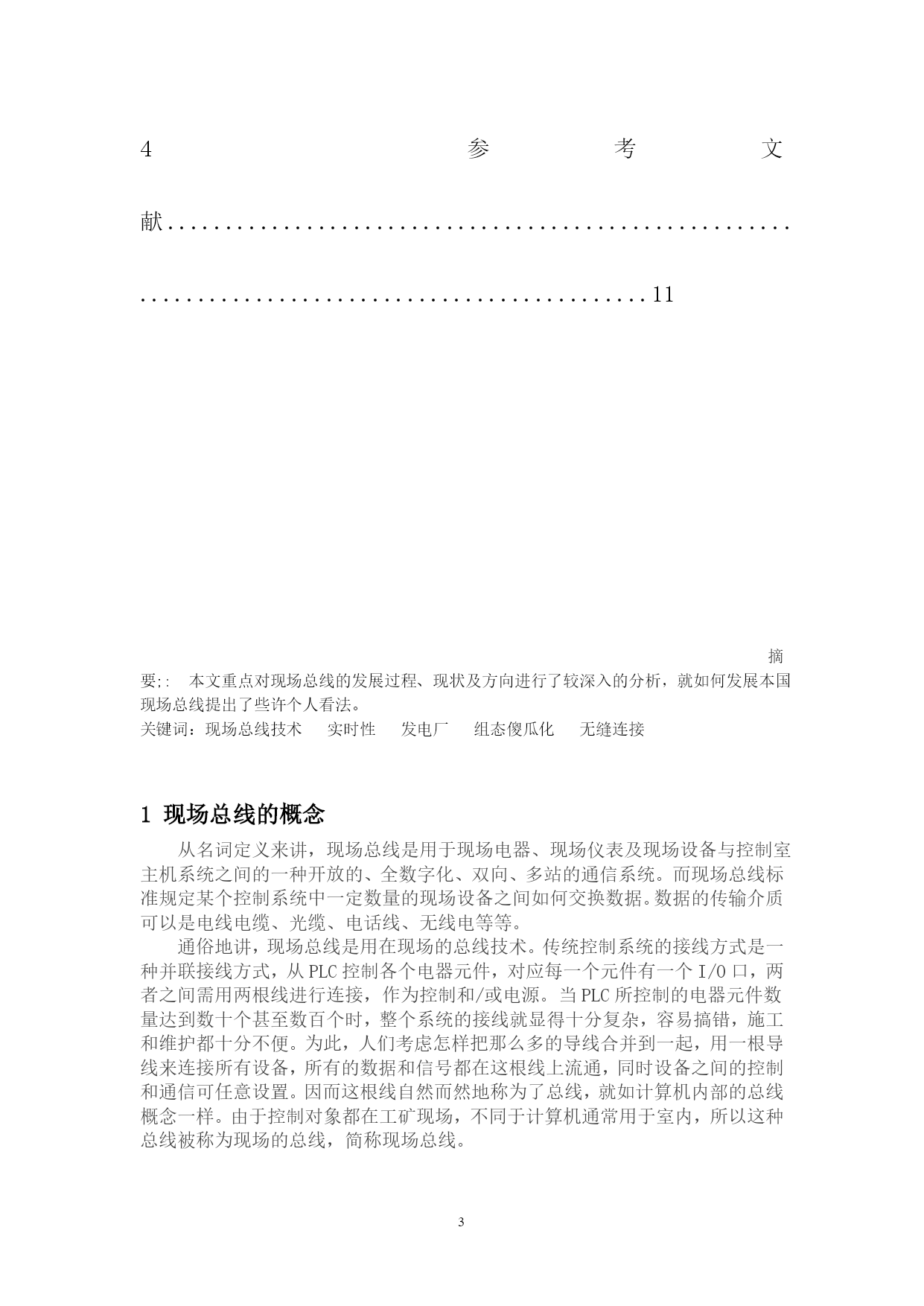

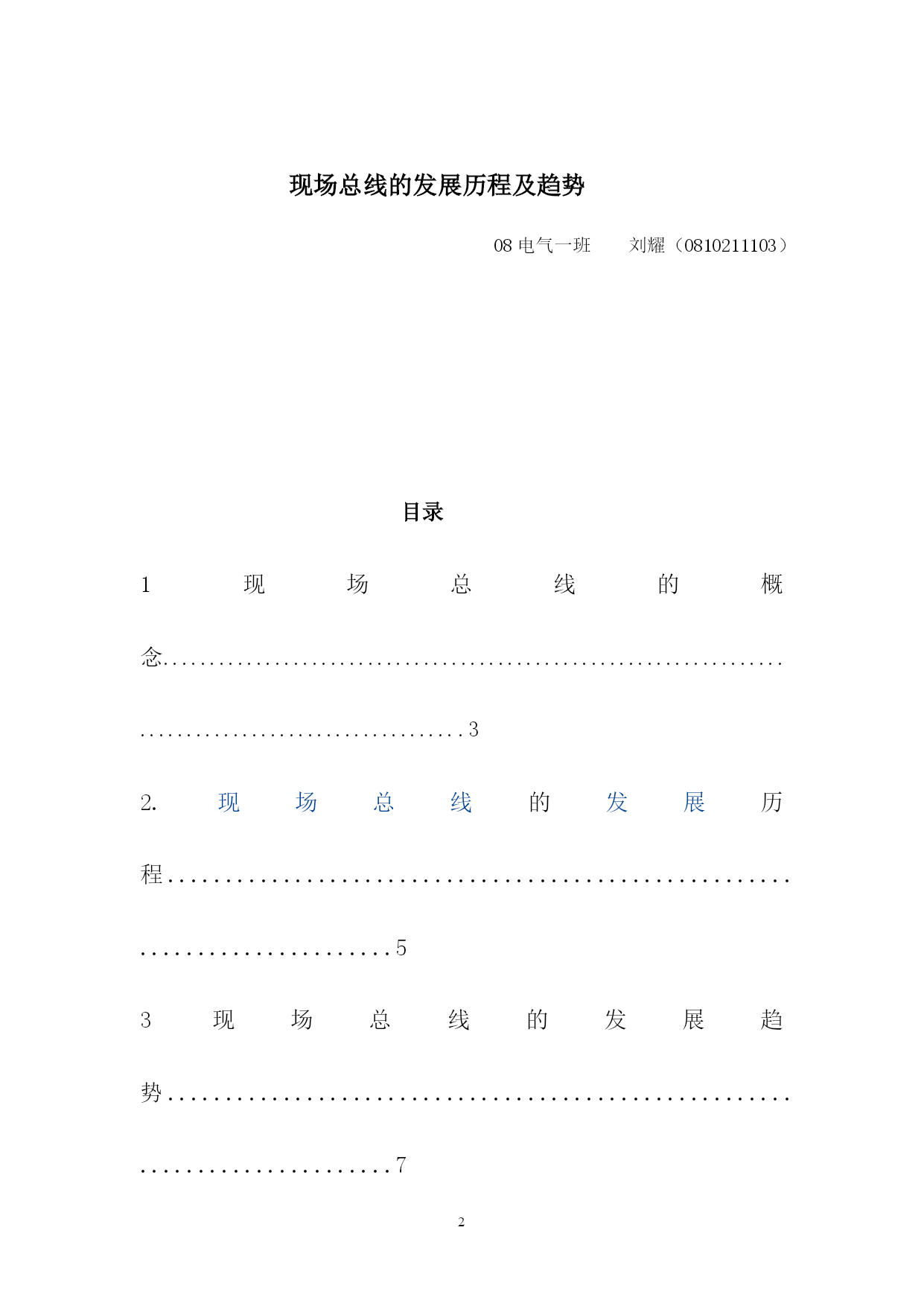

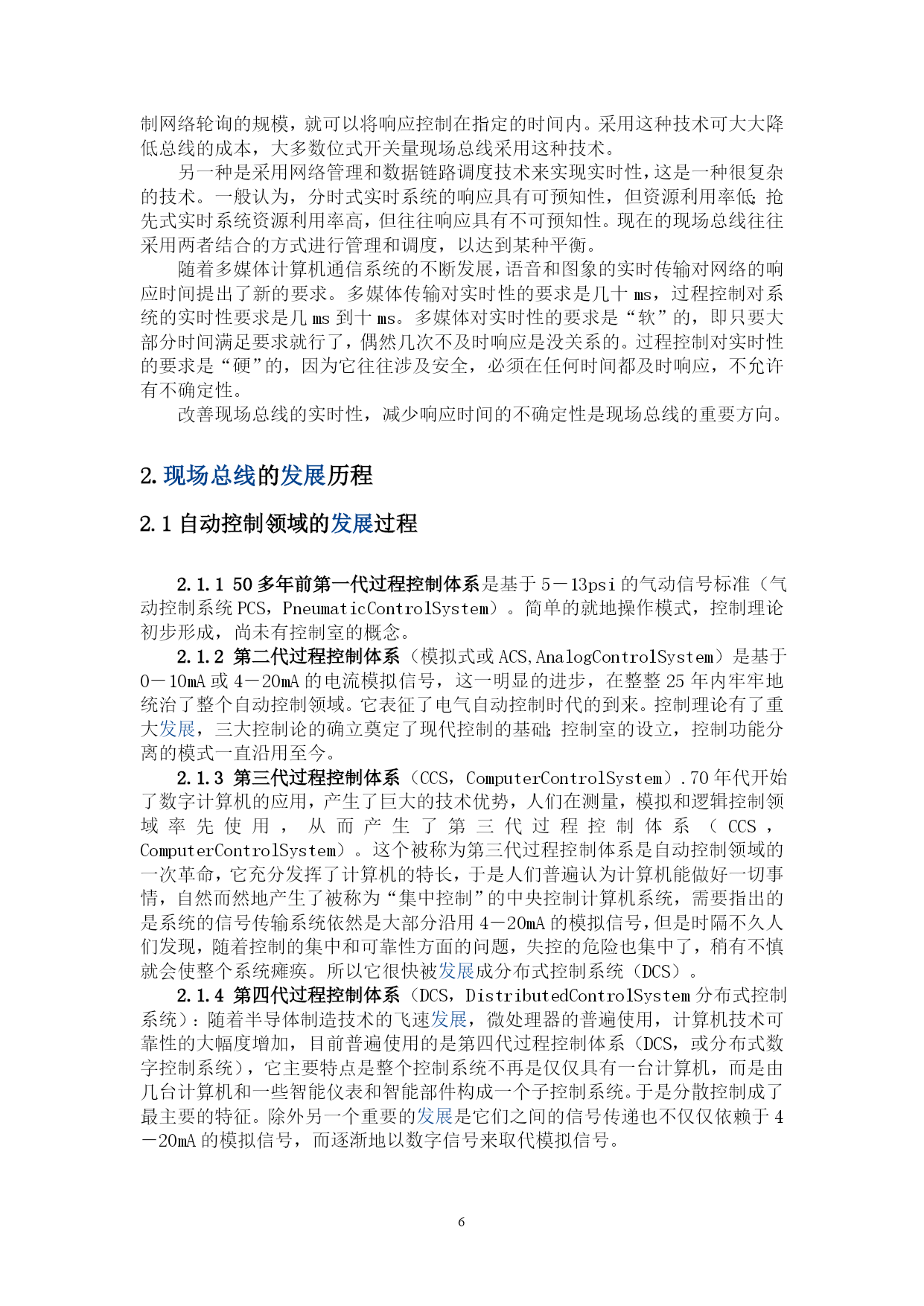

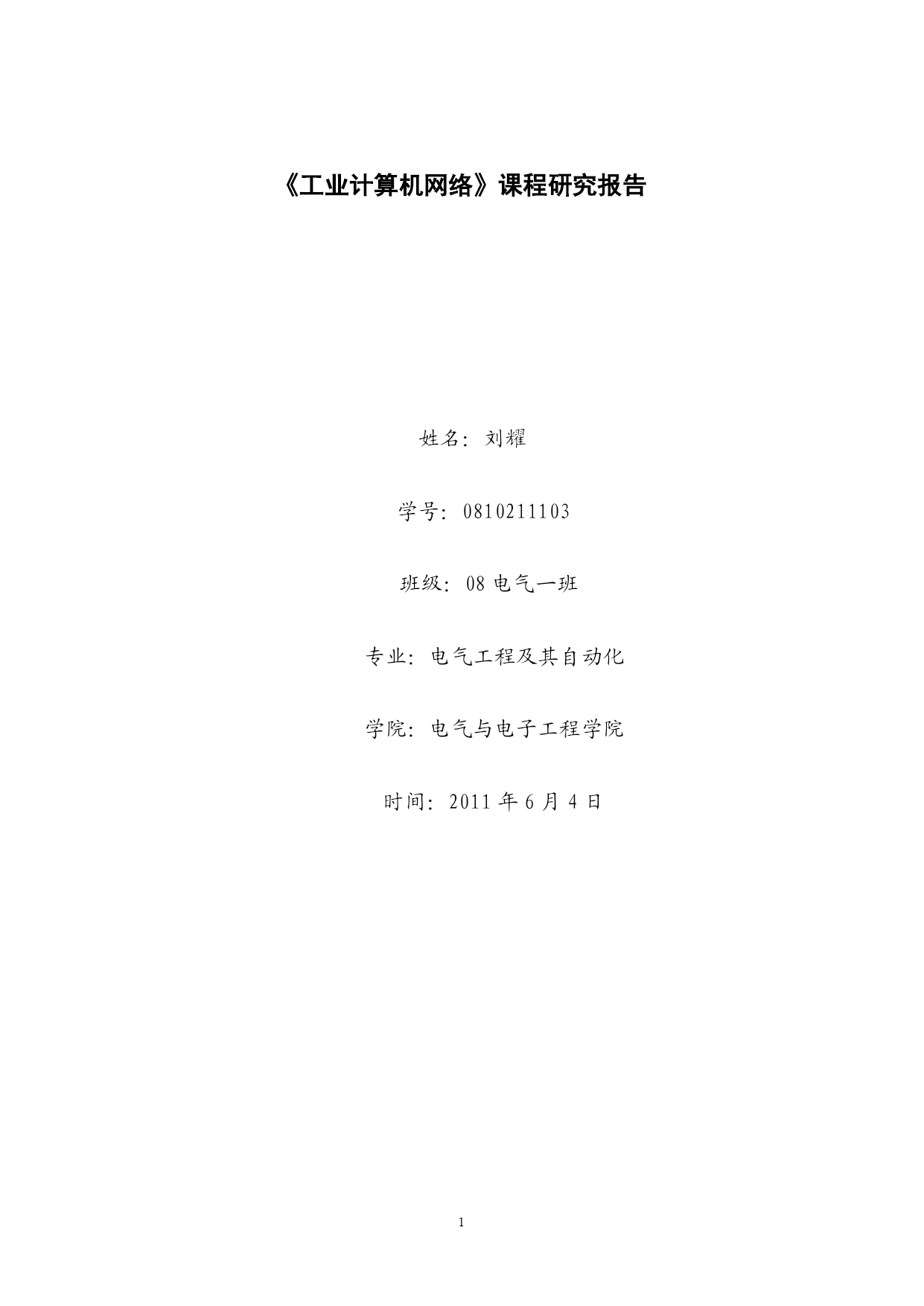

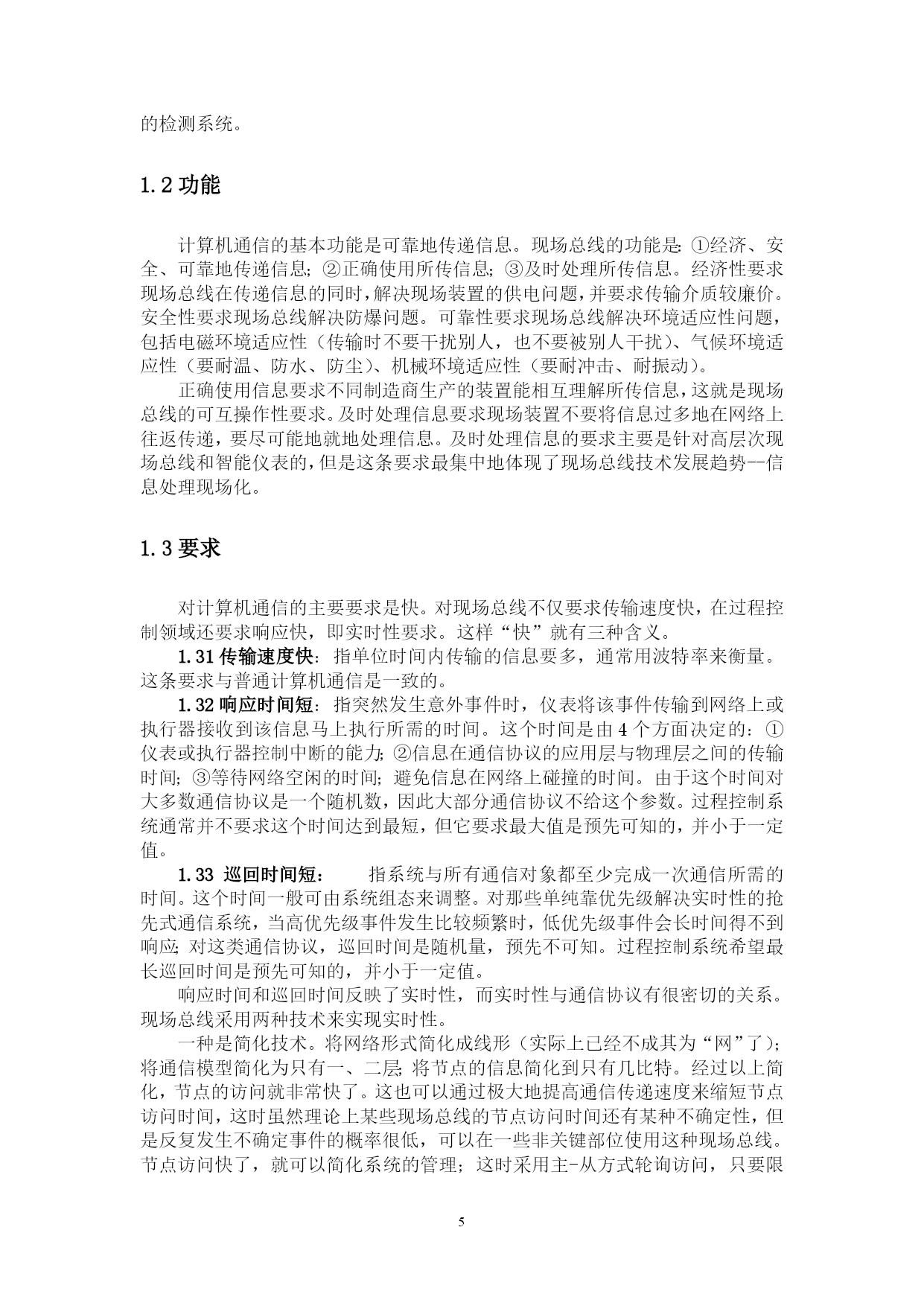

《工业计算机网络》课程研究报告姓名：刘耀学号：0810211103班级：08电气一班专业：电气工程及其自动化学院：电气与电子工程学院时间：2011年6月4日现场总线的发展历程及趋势08电气一班刘耀（0810211103）目录1现场总线的概念......................................................................................................32.HYPERLINK"http://tech.bjx.com.cn/keyword.asp?keyword=现场总线"现场总线的HYPERLINK"http://tech.bjx.com.cn/keyword.asp?keyword=发展"发展历程............................................................................53现场总线的发展趋势............................................................................74参考文献..................................................................................................11摘要;:本文重点对现场总线的发展过程、现状及方向进行了较深入的分析，就如何发展本国现场总线提出了些许个人看法。关键词：现场总线技术实时性发电厂组态傻瓜化无缝连接1现场总线的概念从名词定义来讲，现场总线是用于现场电器、现场仪表及现场设备与控制室主机系统之间的一种开放的、全数字化、双向、多站的通信系统。而现场总线标准规定某个控制系统中一定数量的现场设备之间如何交换数据。数据的传输介质可以是电线电缆、光缆、电话线、无线电等等。通俗地讲，现场总线是用在现场的总线技术。传统控制系统的接线方式是一种并联接线方式，从PLC控制各个电器元件，对应每一个元件有一个I/O口，两者之间需用两根线进行连接，作为控制和/或电源。当PLC所控制的电器元件数量达到数十个甚至数百个时，整个系统的接线就显得十分复杂，容易搞错，施工和维护都十分不便。为此，人们考虑怎样把那么多的导线合并到一起，用一根导线来连接所有设备，所有的数据和信号都在这根线上流通，同时设备之间的控制和通信可任意设置。因而这根线自然而然地称为了总线，就如计算机内部的总线概念一样。由于控制对象都在工矿现场，不同于计算机通常用于室内，所以这种总线被称为现场的总线，简称现场总线。传统的接线方式现场总线接线方式图1传统控制系统接线方式和现场总线系统接线方式的比较资料来源：im100.com1.1结构计算机通信系统的结构是网络状的，从一点到另外一点的通信路径可以是不固定的。大部分现场总线的结构是线状的，虽然现场总线的拓扑结构可以是总线型、星型、环行、回路型等；但在大多数现场总线中，从一点到另外一点的通信路径是比较固定的。线状结构的优点是：①解决网络供电比较容易；②解决本安防爆比较容易；③使通信协议中可以舍去与路径有关的几层，有利于改善实时性。很显然，在线状结构时一条现场总线支路的电源负载是确定的，沿总线电源电压的变化也是可以预料的。在网状结构中一定会出现多电源供电情况，各电源的负载平衡，以及网络中各节点处的电压下降，都比较难以预料。现场总线的线状结构的主要缺点是当一条总线支路的电缆断了，这条支路就瘫痪了。对于网状结构，断了一、二条支路，信息还能够通过其它路径传递；系统的性能会下降，但不会瘫痪。这个问题是现场总线至今未被用在最关键场合的主要原因之一，也是现场总线制造商们近期要研究解决的问题之一。上述情况说明现场总线并不只是一项通信技术，它是通信技术、仪表智能化技术及自动控制技术的结合产物。虽然并不是所有的现场总线都满足了上述要求，但这些要求是用于过程控制的现场总线所追求的目标。虽然我们已经看到一些直接通过因特网访问现场仪表的例子，但这都是一些对控制和实时性没有严格要求的检测系统。1.2功能计算机通信的基本功能是可靠地传递信息。现场总线的功能是：①经济、安全、可
