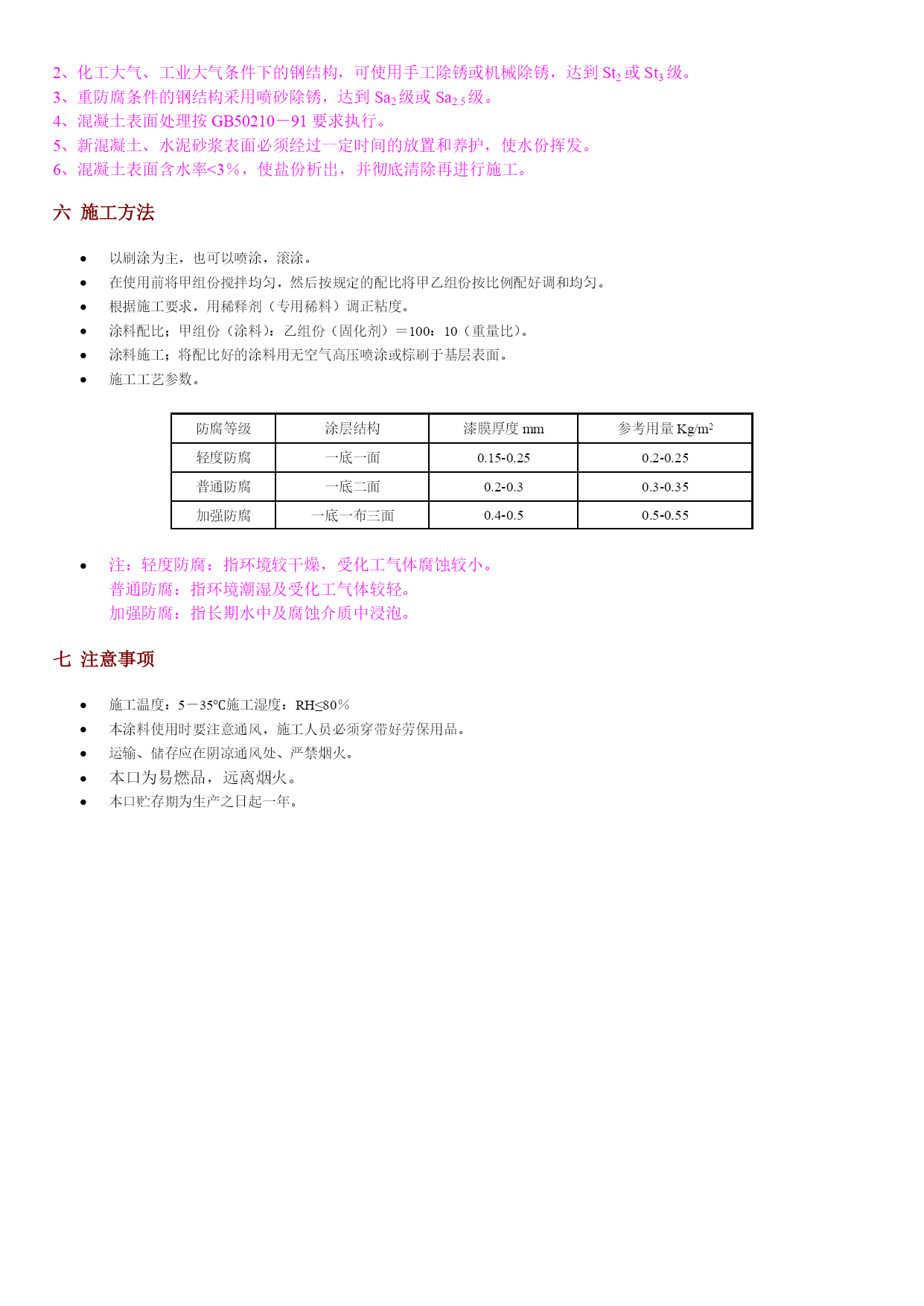

环氧煤沥青重防腐涂料产品说明一组成米兰化工有限公司生产的环氧煤重防腐涂料是由环氧树脂、改性树脂、煤焦沥青、鳞片填料、有机溶剂、助剂、固化剂组成的双组份防腐涂料。二涂膜特性1、涂层附着力好、结构致密、防护效期长。2、涂膜坚韧丰满、耐磨、耐冲击性强、具有良好的机械性能。3、具有突出的抗渗耐水性，抗微生物侵蚀性。4、优良的耐海水、酸、碱、盐、原油、汽油及化工大气腐蚀的性能。三性能指标1、物理性能指标项目指标测试方法外观（面漆）黑色有光泽（底漆）黑红色无光泽目测粘度：（S）80－150GB/T7193-87柔韧性：（mm）≤2GB/T1731-93抗冲击：（cm）50GB/T1732-93附着力(级)≤1GB/T1720-89干燥时间：（h）表干≤8实干≤24GB/T1728-892、耐化学品性能指标项目单位指标试验引用标准硫酸（10％，25℃）天60,不起泡，不脱落，不生锈GB/T1763-89荷性钠（15％，25℃）天60,不起泡，不脱落，不生锈GB/T1763-89食盐（5％，25℃）天180,不起泡，不脱落，不生锈GB/T1763-89气油（25％）天180,不起泡，不脱落，不生锈GB/T1734-93耐盐雾试验天1000,不起泡，不脱落，不生锈GB/T1771-91四适应场合输油、输气和输水管道的外壁。水利设施、水闸、水储罐表面。矿井下设施的防腐。钢结构防水及耐、碱、盐侵蚀。五施工前的处理1、表面处理按国标《涂装前钠材表面锈蚀等级和除锈等级》GB8923-88执行。2、化工大气、工业大气条件下的钢结构，可使用手工除锈或机械除锈，达到St2或St3级。3、重防腐条件的钢结构采用喷砂除锈，达到Sa2级或Sa2.5级。4、混凝土表面处理按GB50210－91要求执行。5、新混凝土、水泥砂浆表面必须经过一定时间的放置和养护，使水份挥发。6、混凝土表面含水率<3％，使盐份析出，并彻底清除再进行施工。六施工方法以刷涂为主，也可以喷涂，滚涂。在使用前将甲组份搅拌均匀，然后按规定的配比将甲乙组份按比例配好调和均匀。根据施工要求，用稀释剂（专用稀料）调正粘度。涂料配比；甲组份（涂料）：乙组份（固化剂）＝100：10（重量比）。涂料施工；将配比好的涂料用无空气高压喷涂或棕刷于基层表面。施工工艺参数。防腐等级涂层结构漆膜厚度mm参考用量Kg/m2轻度防腐一底一面0.15-0.250.2-0.25普通防腐一底二面0.2-0.30.3-0.35加强防腐一底一布三面0.4-0.50.5-0.55注：轻度防腐：指环境较干燥，受化工气体腐蚀较小。普通防腐：指环境潮湿及受化工气体较轻。加强防腐：指长期水中及腐蚀介质中浸泡。七注意事项施工温度：5－35℃施工湿度：RH≤80％本涂料使用时要注意通风，施工人员必须穿带好劳保用品。运输、储存应在阴凉通风处、严禁烟火。本口为易燃品，远离烟火。本口贮存期为生产之日起一年。
