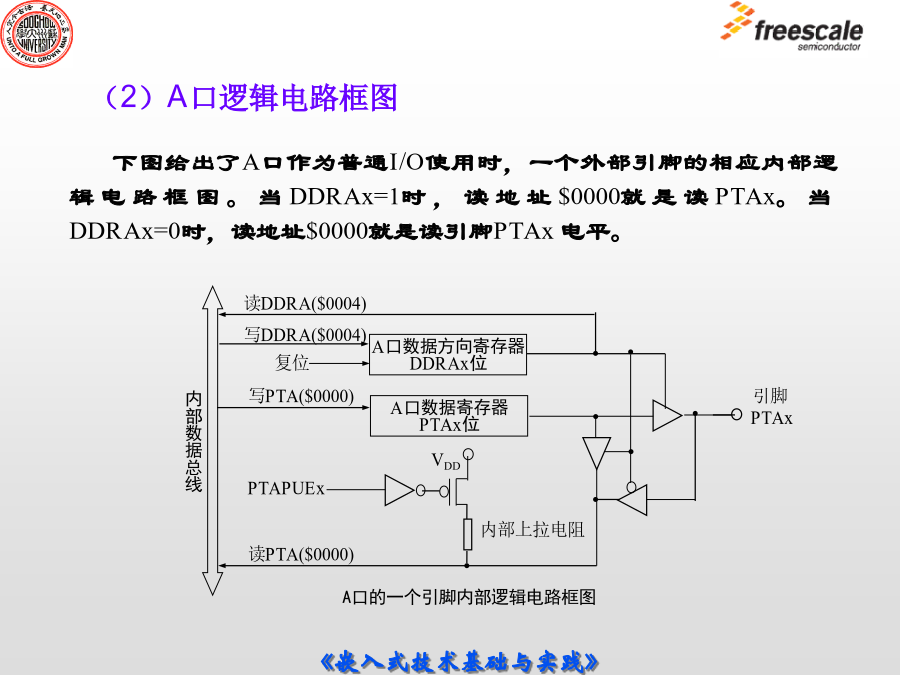

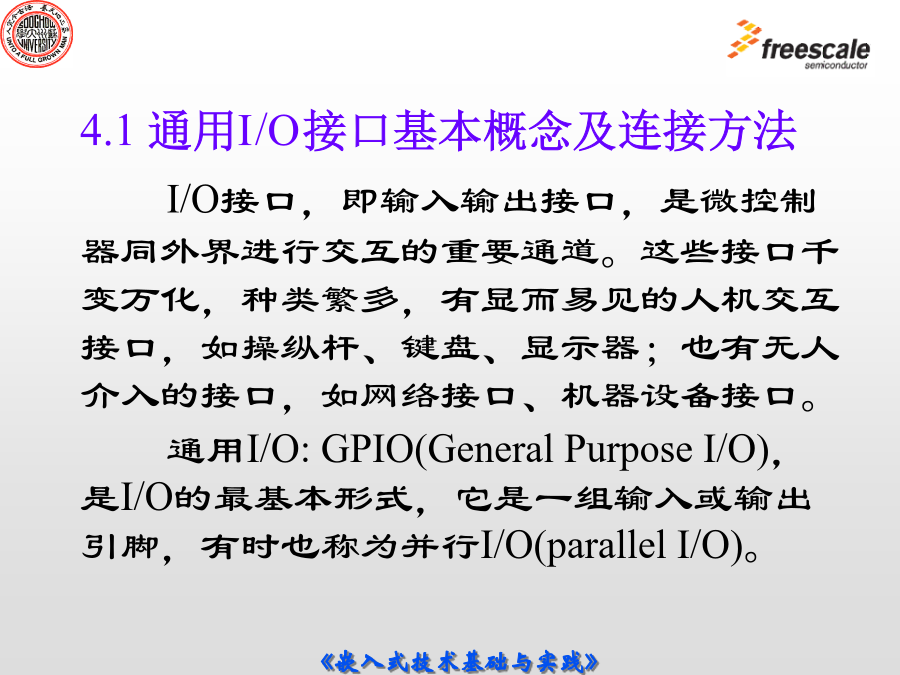

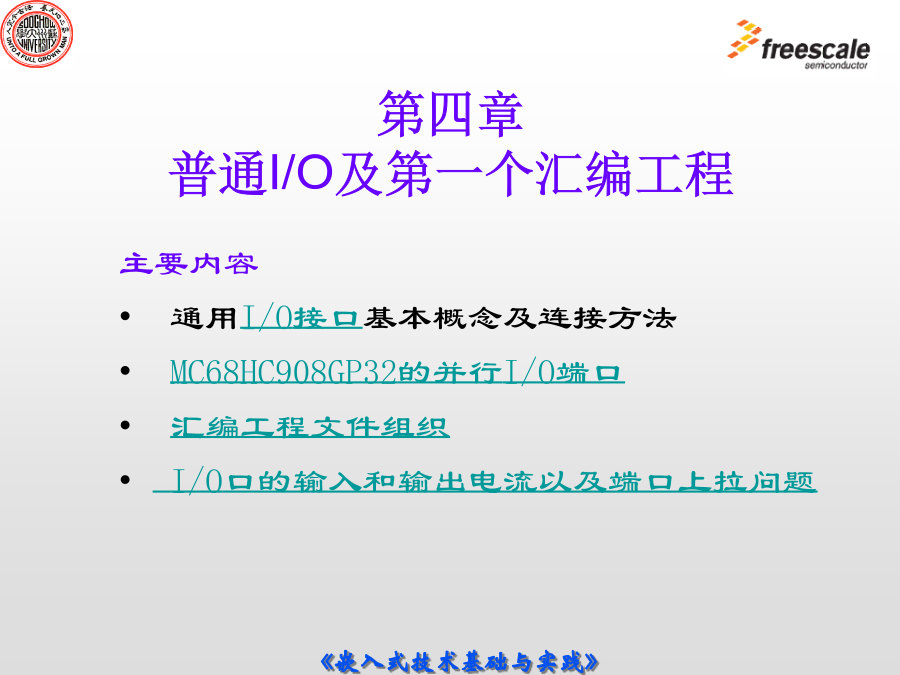

第四章普通I/O及第一个汇编工程4.1通用I/O接口基本概念及连接方法输入引脚有三种不同的连接方式：带上拉电阻的连接、带下拉电阻的连接和“悬空”连接。4.2MC68HC908GP32的并行I/O端口A口的8根引脚与键盘中断模块的引脚复用，这里只讨论A口作为普通I/O口的功能。（1）A口的寄存器A口作为普通I/O口时，具有三个寄存器，它们是：A口数据方向寄存器（DDRA）、A口数据寄存器（PTA）、A口上拉电阻允许寄存器（PTAPUE）。①A口数据方向寄存器（DataDirectionRegisterA，DDRA）A口数据方向寄存器（DDRA）的地址是：$0004，DDRA的第7～0位分别记为DDRA7～DDRA0，这些位分别控制着A口引脚PTA7～PTA0是输入还是输出，若DDRAx=0，则引脚PTAx为输入，若DDRAx=1，则引脚PTAx为输出。复位时DDRA为$00。记忆要点：数据方向寄存器的一位：0—定义输入，1—定义输出A口数据寄存器（PTA）的地址是：$0000，PTA的第7～0位分别记为PTA7～PTA0。若A口的某一引脚PTAx被定义成输出，程序使A口数据寄存器PTA的相应位PTAx＝0，则引脚PTAx输出“低电平”；程序使PTAx＝1，则引脚PTAx输出“高电平”。若A口的某一引脚PTAx被定义成输入，程序通过读取A口数据寄存器PTA，获得输入情况，0表示输入为“低电平”，1表示输入为“高电平”。记忆要点：输出时：数据寄存器的一位：0—输出低电平1—输出高电平输入时：数据寄存器的一位：0—代表外部输入低电平1—代表外部输入高电平A口上拉电阻允许寄存器（PTAPUE）的地址是：$000D。PTAPUE的第7～0位分别记为PTAPUE7～PTAPUE0。若A口的某一引脚PTAx被定义成输入，则可通过置PTAPUE的相应位PTAPUEx为1来定义其内接上拉电阻，即引脚PTAx已经通过内部电阻与电源VDD相接，此时若引脚PTAx若通过开关接地，则开关闭合时为低电平。那么寄存器PTA的相应位PTAx=0，开关断开时为高电平，寄存器PTA的相应位PTAx=1，通过读取寄存器PTA获得开关状态。记忆要点：在引脚被定义成输入时，可通过上拉电阻允许寄存器定义有无内部上拉电阻：0—没有内部上拉电阻1—有内部上拉电阻下图给出了A口作为普通I/O使用时，一个外部引脚的相应内部逻辑电路框图。当DDRAx=1时，读地址$0000就是读PTAx。当DDRAx=0时，读地址$0000就是读引脚PTAx电平。B口的8根引脚与8路A/D转换模块的引脚复用，这里只讨论B口作为普通I/O口的功能。（1）B口的寄存器B口作为普通I/O口时，具有二个寄存器，它们是：B口数据方向寄存器（DDRB）和B口数据寄存器（PTB）。①B口数据方向寄存器（DataDirectionRegisterB，DDRB）B口数据方向寄存器（DDRB）的地址是：$0005，DDRB的第7～0位分别记为DDRB7～DDRB0，这些位分别控制着B口引脚PTB7～PTB0是输入还是输出，若DDRBx=0，则引脚PTBx为输入，若DDRBx=1，则引脚PTBx为输出。复位时DDRB为$00。记忆要点：数据方向寄存器的一位：0—定义输入，1—定义输出B口数据寄存器（PTB）的地址是：$0001，PTB的第7～0位分别记为PTB7～PTB0。若B口的某一引脚PTBx被定义成输出，程序使B口数据寄存器PTB的相应位PTBx＝0，则引脚PTBx输出“低电平”，程序使PTBx＝1，则引脚PTBx输出“高电平”。若B口的某一引脚PTBx被定义成输入，程序通过读取B口数据寄存器PTB，获得输入情况，0表示输入为“低电平”，1表示输入为“高电平”。注意：B口被定义成输入时，没有内部上拉电阻下图给出了B口作为普通I/O使用时，一个外部引脚的相应内部逻辑电路框图。4.2.3C口、D口和E口PrgFrame.prj工程中芯片相关类的程序文件包括：GP32映像寄存器名定义头文件(GP32ASM.h)、芯片初始化文件(MCUinit.s)和中断处理子程序与中断向量表文件(Vectors08.s)。(1)GP32ASM.h本文件为MC908GP32MCU映象寄存器名定义头文件，它是GP32的汇编工程的映像寄存器名与其地址的对应表，(2)MCUinit.s芯片初始化文件，主要包含与芯片有关的设置，如总线频率、看门狗模块的使用等。(3)Vectors08.s该文件包含了中断处理程序和中断矢量表。中断处理程序是当中断发生后执行的子程序，中断子程序在返回时需要使用RTI指令。中断矢量表实质是在MCU的矢量区写入一些常量值，这些常量值就是相应的中断处理程序的入
