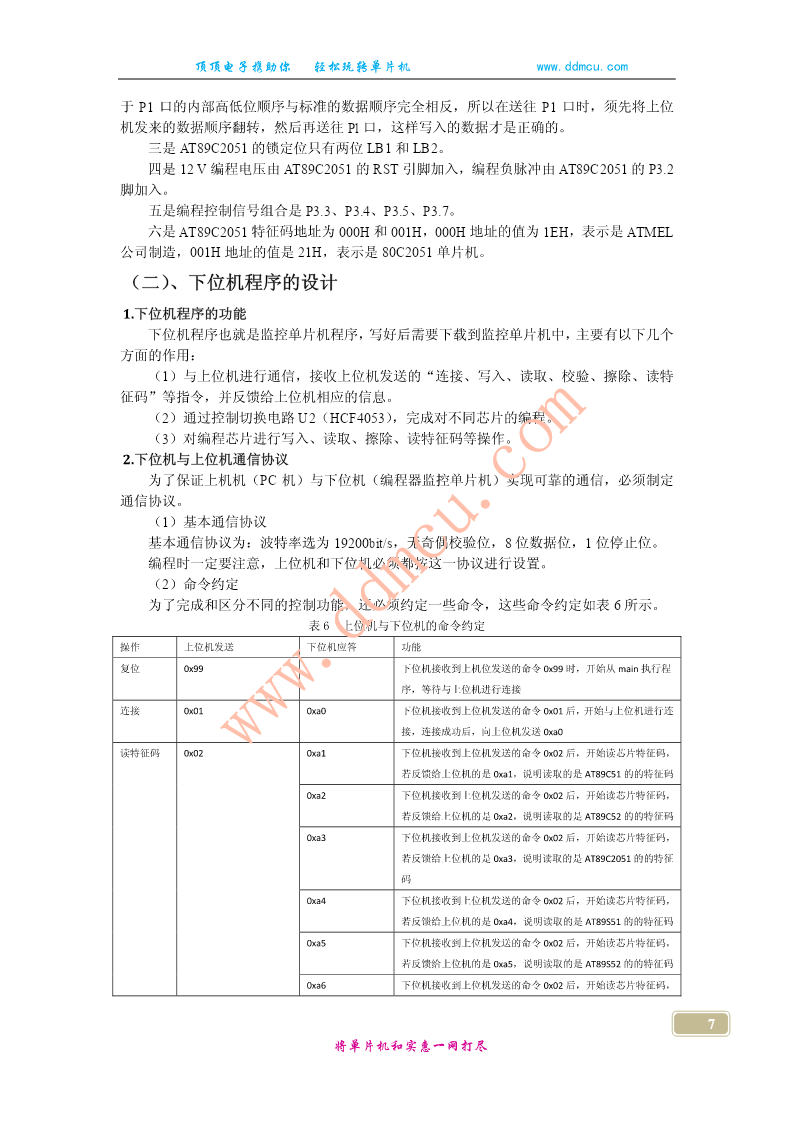

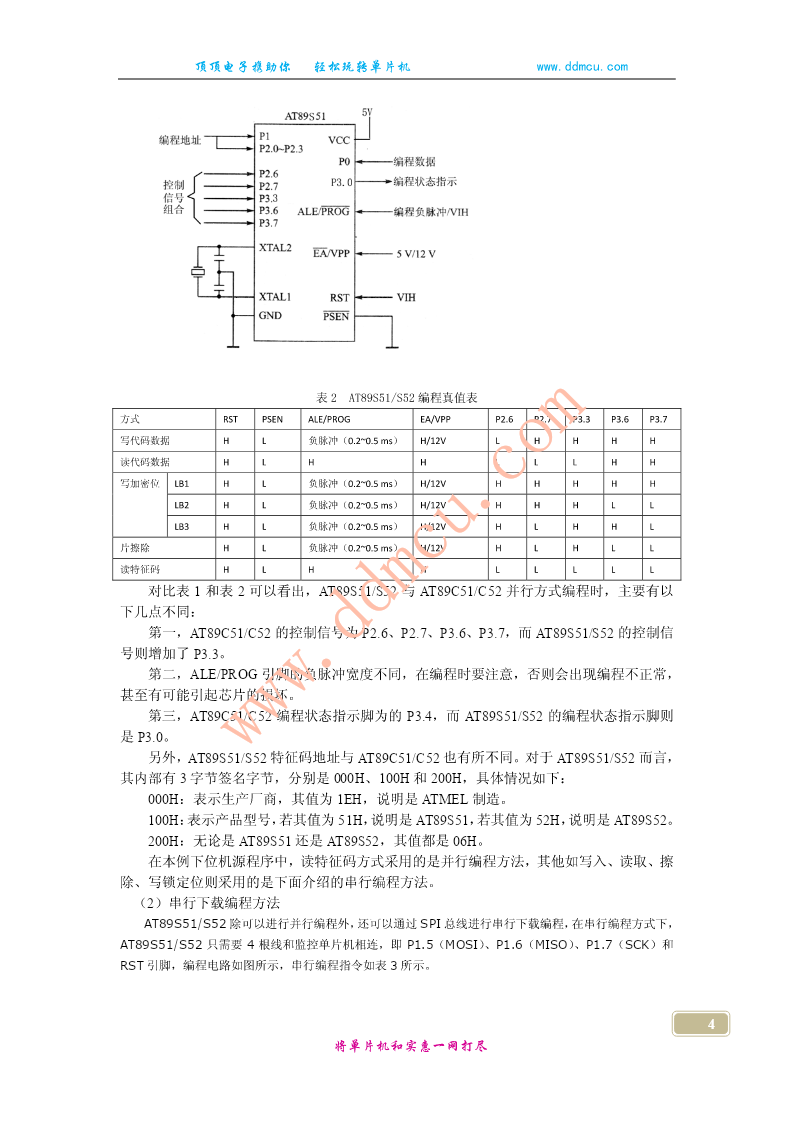

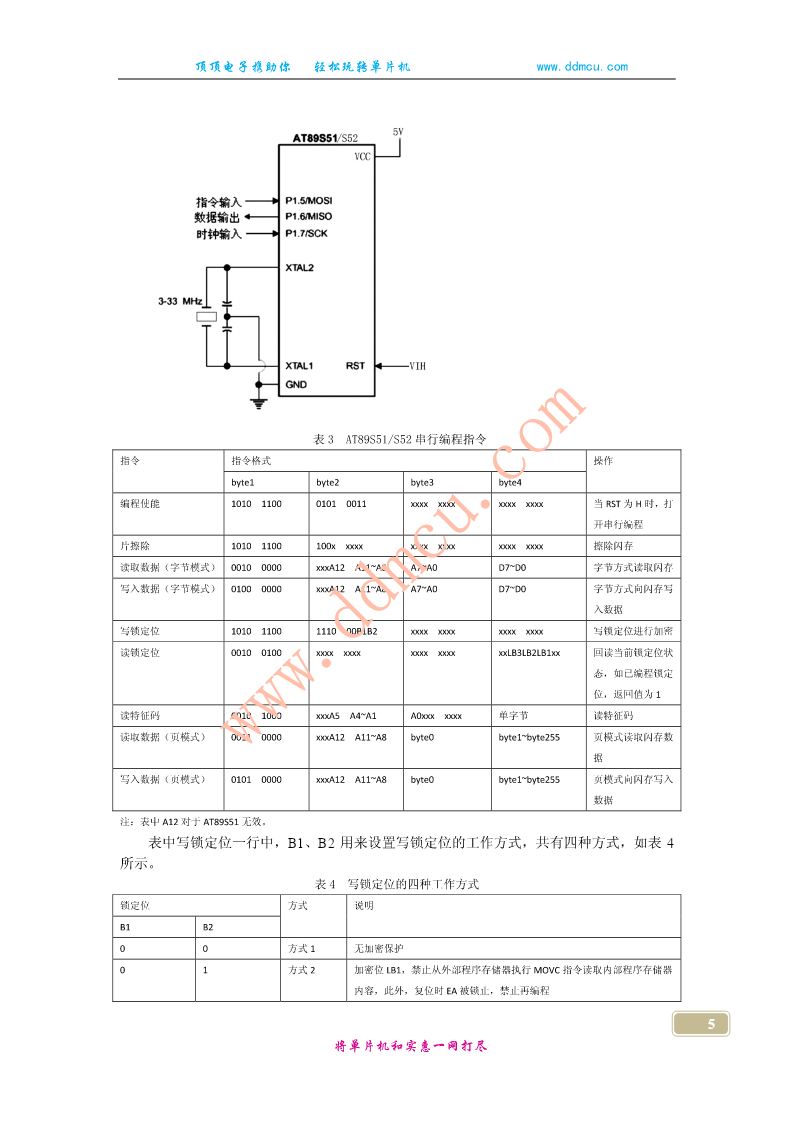

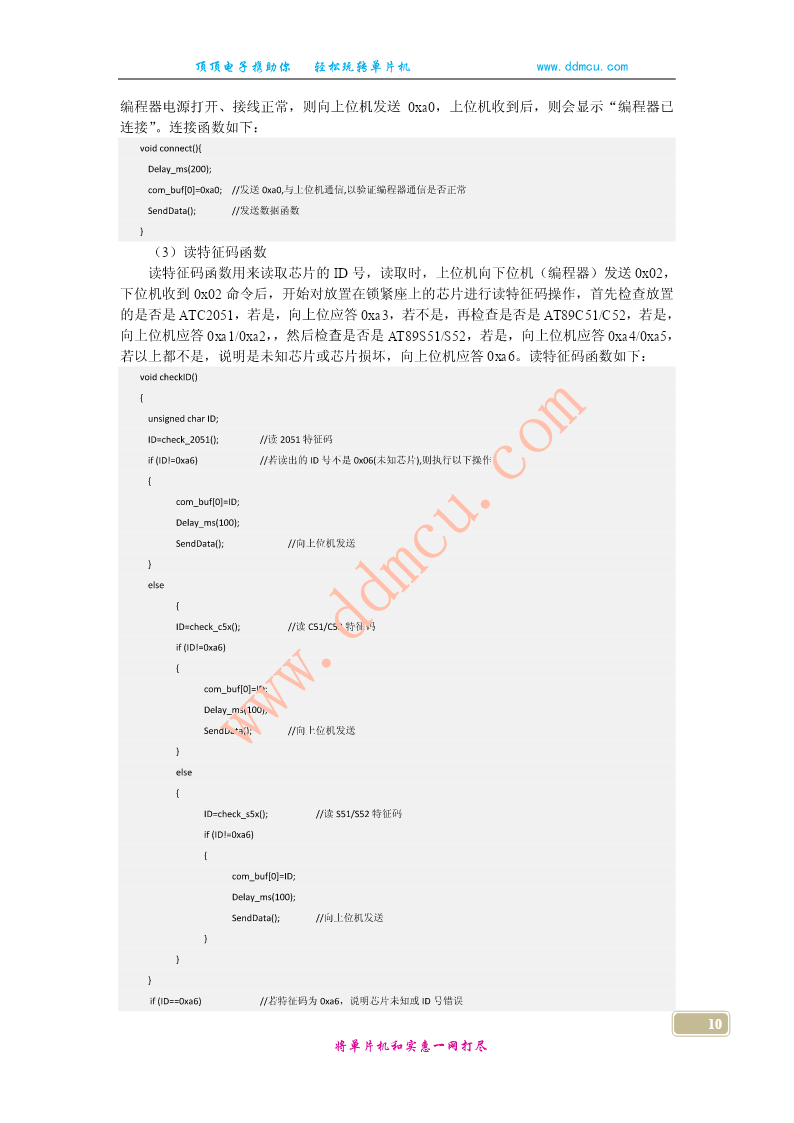

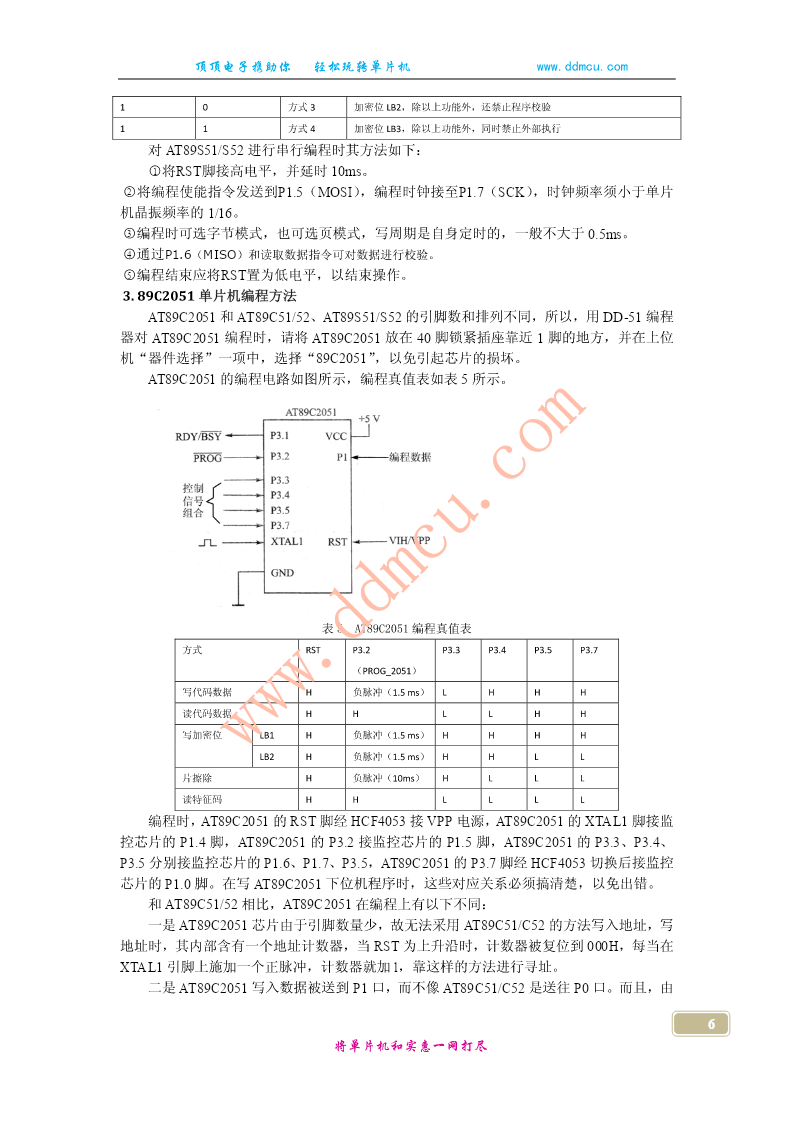

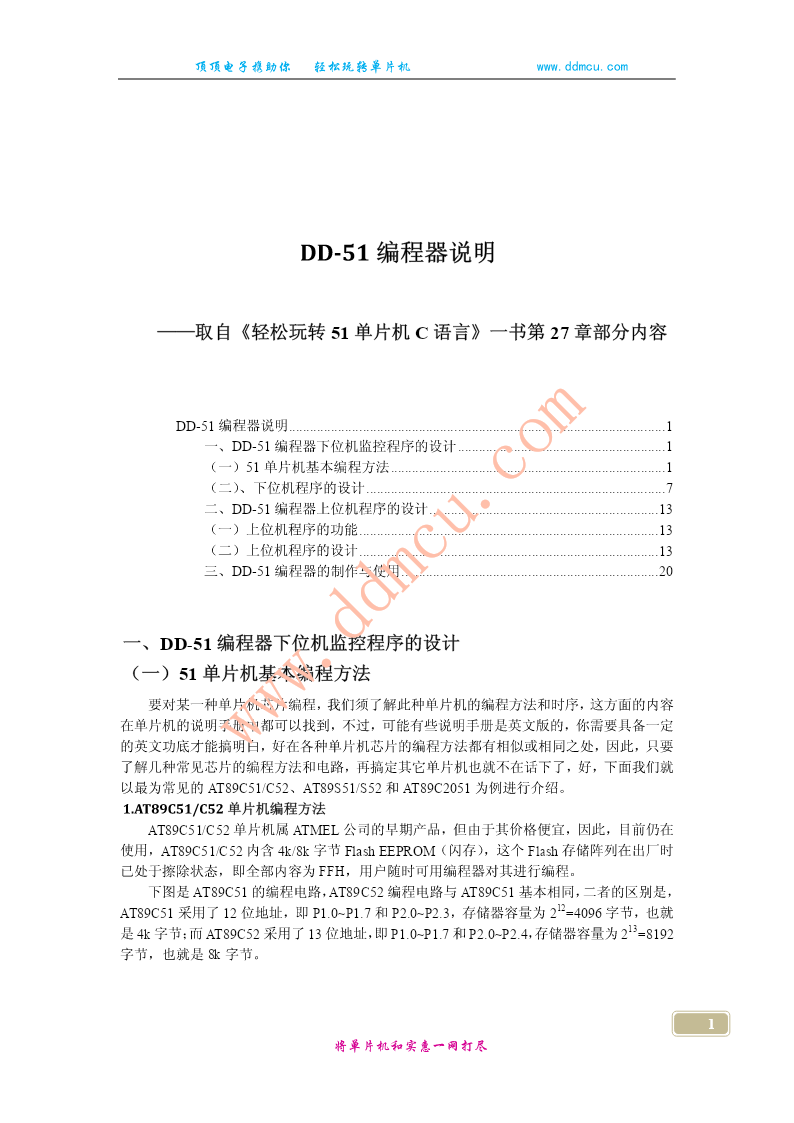

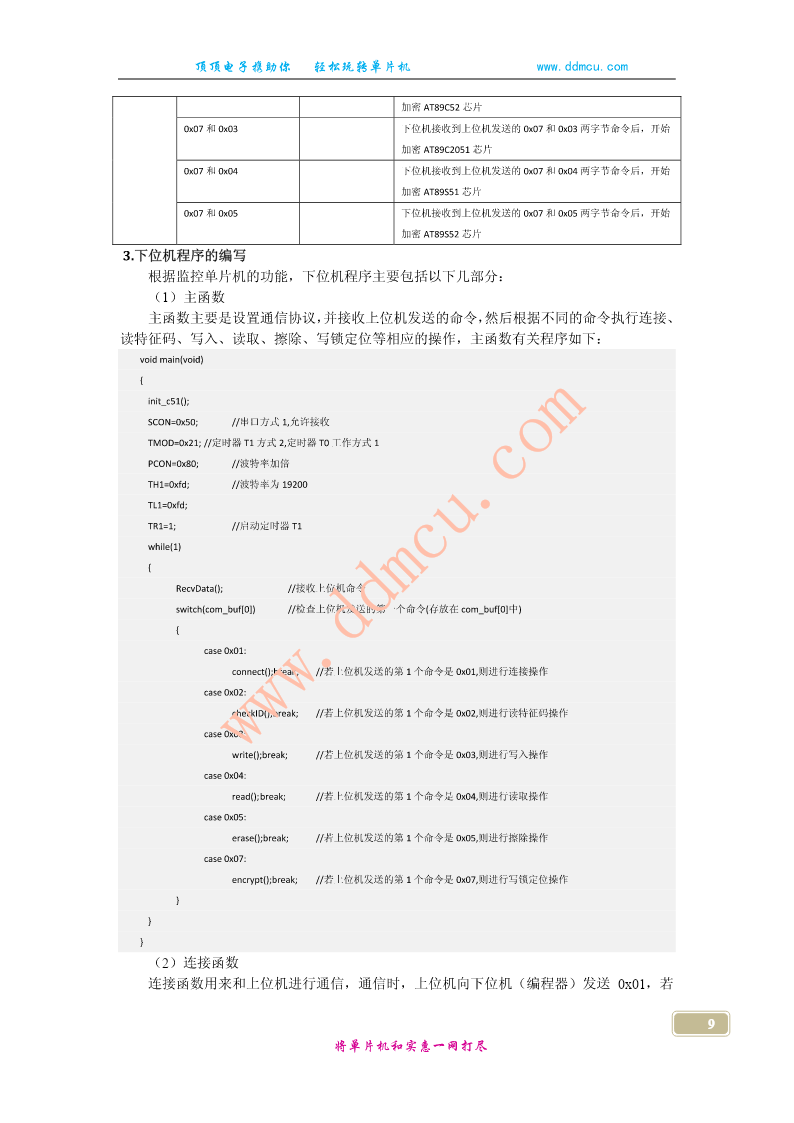

顶顶电子携助你轻松玩转单片机www.ddmcu.comDD­51编程器说明——取自《轻松玩转51单片机C语言》一书第27章部分内容DD-51编程器说明...........................................................................................................1一、DD-51编程器下位机监控程序的设计...........................................................1（一）51单片机基本编程方法..............................................................................1（二）、下位机程序的设计.....................................................................................7二、DD-51编程器上位机程序的设计.................................................................13（一）上位机程序的功能.....................................................................................13（二）上位机程序的设计.....................................................................................13三、DD-51编程器的制作与使用.........................................................................20一、DD-51编程器下位机监控程序的设计（一）51单片机基本编程方法要对某一种单片机芯片编程，我们须了解此种单片机的编程方法和时序，这方面的内容在单片机的说明手册中都可以找到，不过，可能有些说明手册是英文版的，你需要具备一定的英文功底才能搞明白，好在各种单片机芯片的编程方法都有相似或相同之处，因此，只要www.ddmcu.com了解几种常见芯片的编程方法和电路，再搞定其它单片机也就不在话下了，好，下面我们就以最为常见的AT89C51/C52、AT89S51/S52和AT89C2051为例进行介绍。1.AT89C51/C52单片机编程方法AT89C51/C52单片机属ATMEL公司的早期产品，但由于其价格便宜，因此，目前仍在使用，AT89C51/C52内含4k/8k字节FlashEEPROM（闪存），这个Flash存储阵列在出厂时已处于擦除状态，即全部内容为FFH，用户随时可用编程器对其进行编程。下图是AT89C51的编程电路，AT89C52编程电路与AT89C51基本相同，二者的区别是，AT89C51采用了12位地址，即P1.0~P1.7和P2.0~P2.3，存储器容量为212=4096字节，也就是4k字节；而AT89C52采用了13位地址，即P1.0~P1.7和P2.0~P2.4，存储器容量为213=8192字节，也就是8k字节。1将单片机和实惠一网打尽顶顶电子携助你轻松玩转单片机www.ddmcu.com下面简要说明AT89C51/C52程序的写入、读取、校验、擦除、写锁定位以及读特征码的方法。（1）写入数据编程器时，将编程芯片AT89C51（或AT89C52）加到编程器锁紧插座上，编程地址加到编程芯片的P1.0~P1.7和P2.0~P2.3（P1.0~P1.7和P2.0~P2.4），编程数据加到编程芯片的P0口，编程芯片的复位端RST接高电平，PSEN端接低电平，ALE/PROG接编程负脉冲，EA/VPP接12V电压；控制信号P2.6，P2.7，P3.6和P3.7电平为“低、高、高、高”，详细情况如表1“写代码数据”一行所示。表1AT89C51/C52编程真值表方式RSTPSENALE/PROGEA/VPPP2.6P2.7P3.6P3.7写代码数据HL负脉冲（1.5ms）H/12VLHHH读代码数据HLHHLLHH写加密位LB1HL负脉冲（1.5ms）H/12VHHHHLB2HL负脉冲（1.5ms）H/12VHHLLLB3HL负脉冲（1.5ms）H/12VHLHL片擦除HL负脉冲（10ms）H/12VHLLL读特征码HLHHLLLL编程时，放在锁紧座上的编
