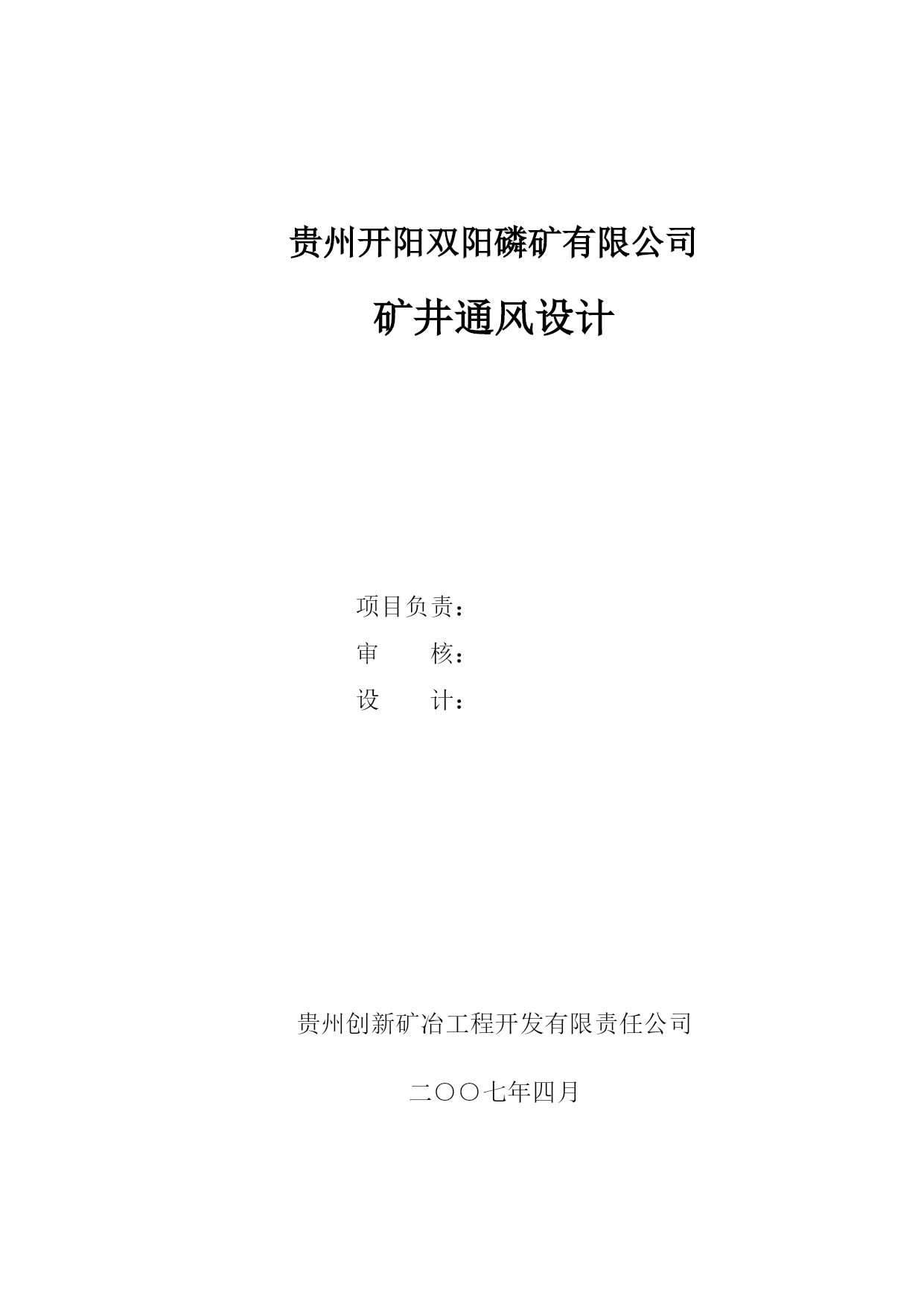

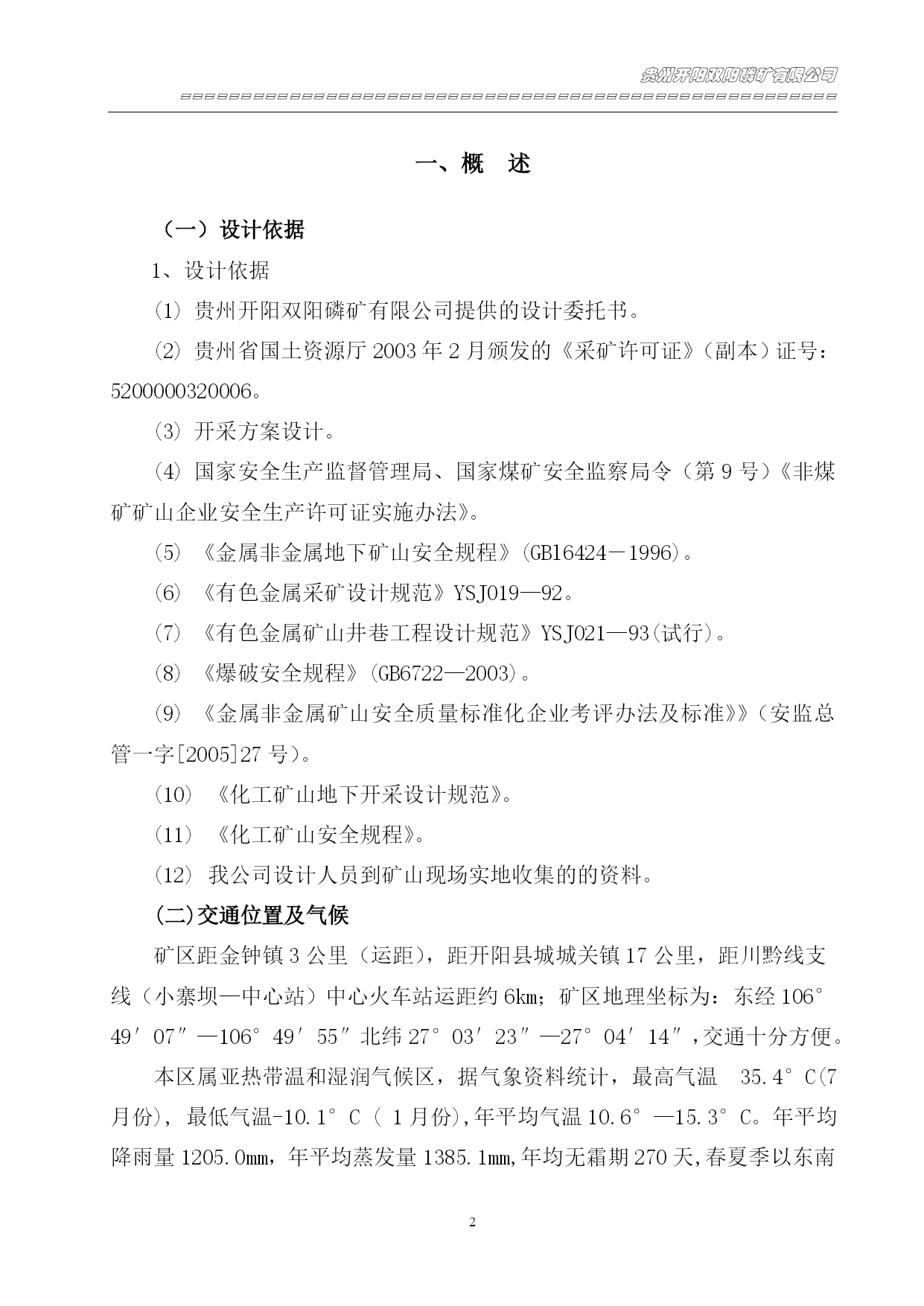

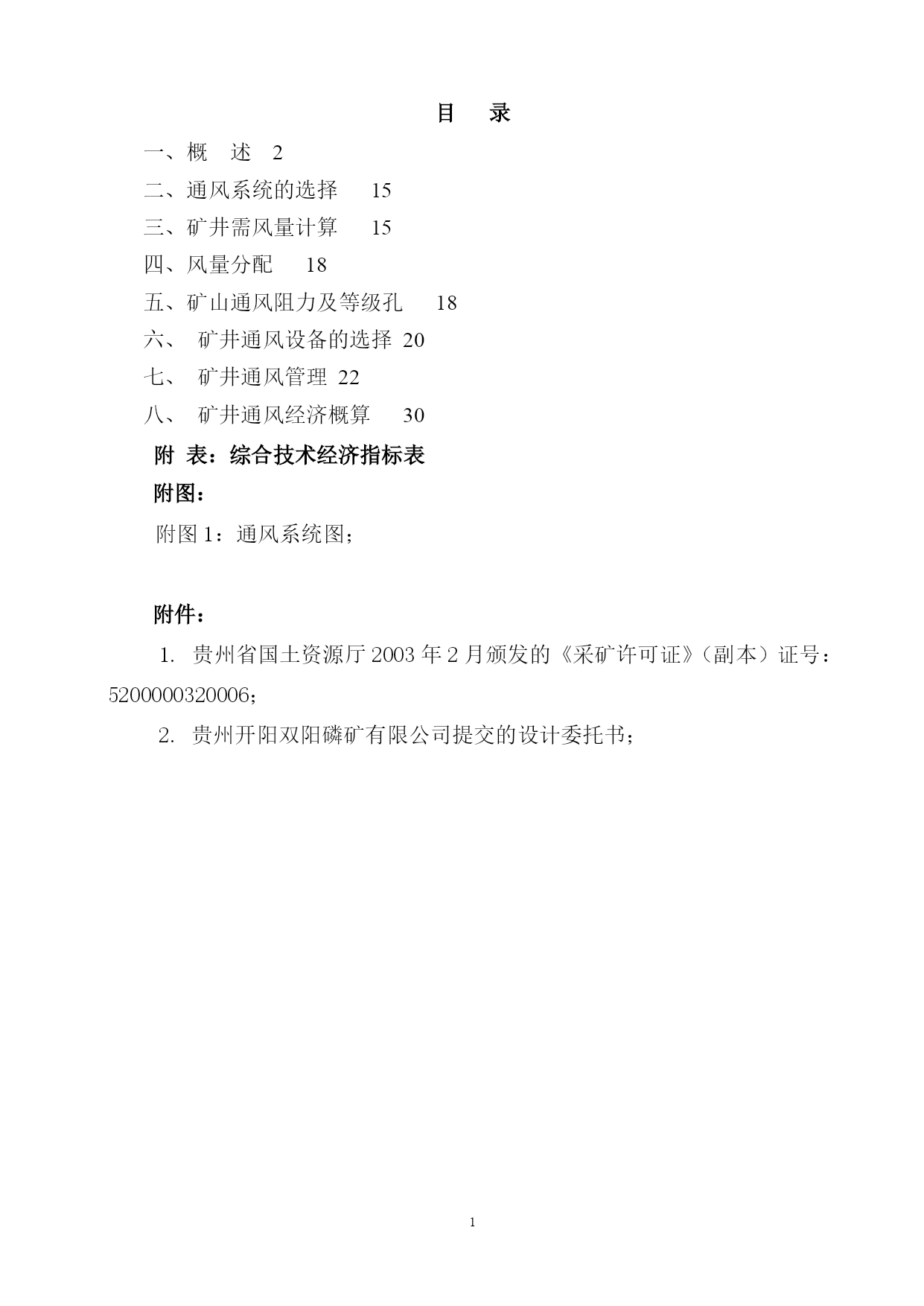

贵州开阳双阳磷矿有限公司矿井通风设计项目负责：审核：设计：贵州创新矿冶工程开发有限责任公司二○○七年四月目录TOC\o"1-3"\h\zHYPERLINK\l"_Toc165441003"一、概述PAGEREF_Toc165441003\h2HYPERLINK\l"_Toc165441004"二、通风系统的选择PAGEREF_Toc165441004\h15HYPERLINK\l"_Toc165441005"三、矿井需风量计算PAGEREF_Toc165441005\h15HYPERLINK\l"_Toc165441006"四、风量分配PAGEREF_Toc165441006\h18HYPERLINK\l"_Toc165441007"五、矿山通风阻力及等级孔PAGEREF_Toc165441007\h18HYPERLINK\l"_Toc165441008"六、矿井通风设备的选择PAGEREF_Toc165441008\h20HYPERLINK\l"_Toc165441009"七、矿井通风管理PAGEREF_Toc165441009\h22HYPERLINK\l"_Toc165441010"八、矿井通风经济概算PAGEREF_Toc165441010\h30附表：综合技术经济指标表附图：附图1：通风系统图；附件：1.贵州省国土资源厅2003年2月颁发的《采矿许可证》（副本）证号：5200000320006；2.贵州开阳双阳磷矿有限公司提交的设计委托书；贵州开阳双阳磷矿有限公司======================================================一、概述（一）设计依据1、设计依据贵州开阳双阳磷矿有限公司提供的设计委托书。贵州省国土资源厅2003年2月颁发的《采矿许可证》（副本）证号：5200000320006。开采方案设计。国家安全生产监督管理局、国家煤矿安全监察局令（第9号）《非煤矿矿山企业安全生产许可证实施办法》。《金属非金属地下矿山安全规程》(GBl6424－1996)。《有色金属采矿设计规范》YSJ019—92。《有色金属矿山井巷工程设计规范》YSJ021—93(试行)。《爆破安全规程》(GB6722—2003)。《金属非金属矿山安全质量标准化企业考评办法及标准》》（安监总管一字[2005]27号）。《化工矿山地下开采设计规范》。《化工矿山安全规程》。我公司设计人员到矿山现场实地收集的的资料。(二)交通位置及气候矿区距金钟镇3公里（运距），距开阳县城城关镇17公里，距川黔线支线（小寨坝—中心站）中心火车站运距约6km；矿区地理坐标为：东经106°49′07″—106°49′55″北纬27°03′23″—27°04′14″，交通十分方便。本区属亚热带温和湿润气候区，据气象资料统计，最高气温35.4°C(7月份),最低气温-10.1°C(1月份),年平均气温10.6°—15.3°C。年平均降雨量1205.0mm，年平均蒸发量1385.1mm,年均无霜期270天,春夏季以东南风为主，秋冬季以西北风为主，平均风最大风速3.33—10.67m/s，最大风速22m/s，气温总体具有冬无严寒,夏无酷署的特点。（三）矿山供电情况本矿电源引至当地变电所10kv，供地面用电变压器500kv.A一台，供井下用电的变压器250kv.A一台，下井电缆70m2一趟。（四）开采范围及开采规模1、开采范围贵州省国土资源厅2003年2月颁发的《采矿许可证》（副本）证号：5200000320006，该矿区本次开采设计范围由10个拐点坐标控制，开采深度+1140m～+660m标高。2、矿山规模根据《采矿许可证》（副本）（证号：5200000320006）,矿山设计规模为15万吨/年。矿区范围拐点坐标表表1-1拐点编号XY12995420363828202299571536383060329954843638335042996060363838425299582036384150629944803638303072994736363827268299533036383160929953803638309010299528036382990矿区面积：0.8275km2；开采深度由1140米至660米标高。(五)矿床地质及构造特征1.地层矿区范围内主要出露第四系(Q)，寒武系下统清虚洞组（∈1q）、金顶山组（∈1j）、明心寺组（∈1m）震旦系上统灯影
