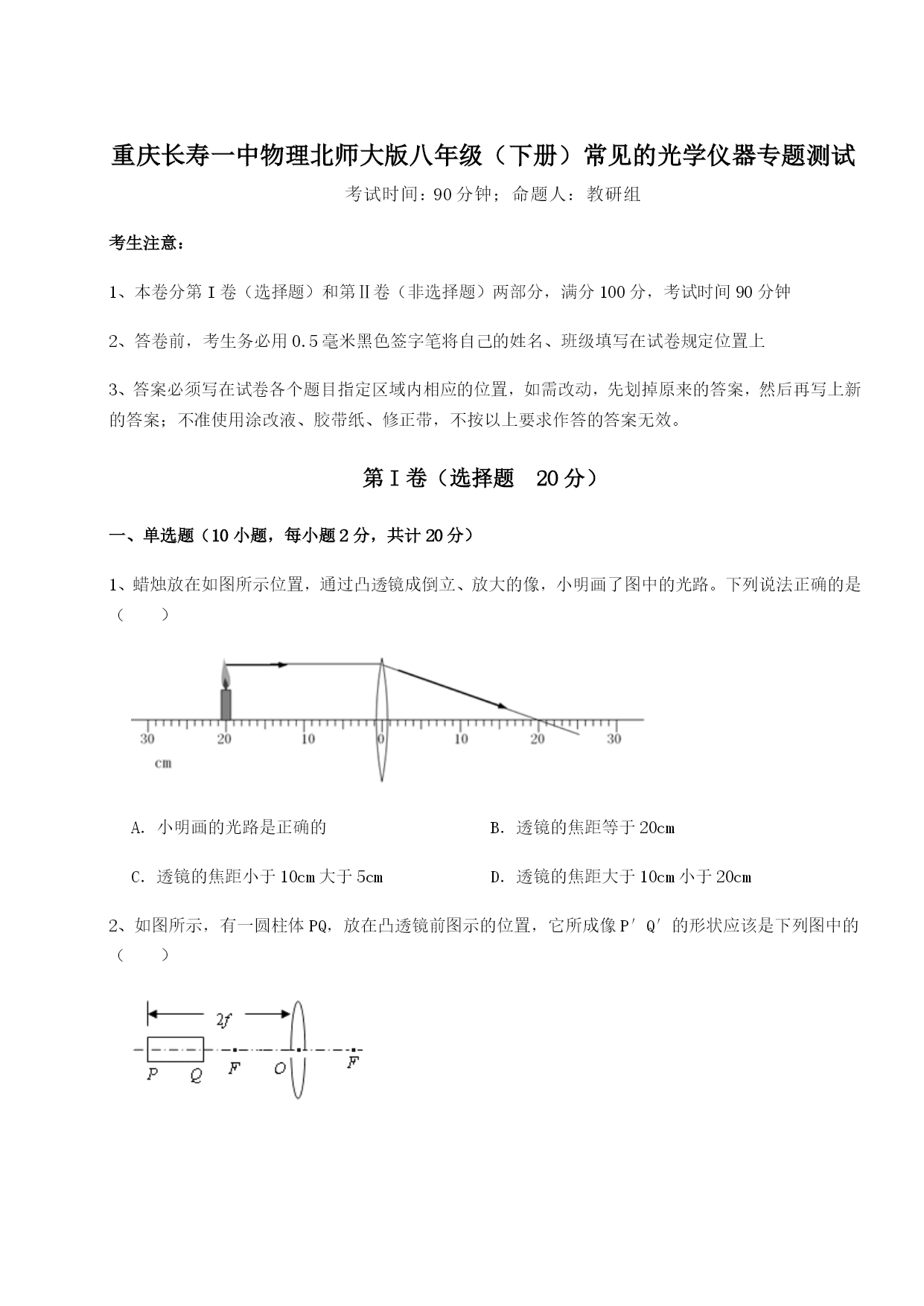

重庆长寿一中物理北师大版八年级（下册）常见的光学仪器专题测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题20分）一、单选题（10小题，每小题2分，共计20分）1、蜡烛放在如图所示位置，通过凸透镜成倒立、放大的像，小明画了图中的光路。下列说法正确的是（）A．小明画的光路是正确的B．透镜的焦距等于20cmC．透镜的焦距小于10cm大于5cmD．透镜的焦距大于10cm小于20cm2、如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的（）A．B．C．D．3、用同一凸透镜在光具座上分别探究长短不同的甲、乙两物体的成像情况，甲物体比乙物体长些。实验时甲、乙两物体直立于光具座上，它们经凸透镜成像后，下列说法中正确的是（）A．若它们都成放大的实像，则甲的像一定比乙的像长B．若它们都成缩小的实像，则甲的像一定比乙的像长C．不论成放大还是缩小的实像，甲的像都一定比乙的像短D．不论成放大还是缩小的实像，甲的像都有可能比乙的像短4、人的眼睛像一架照相机．物体射出的光经晶状体折射后成像于视网膜上，视网膜上成的像是（）A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的虚像D．正立、缩小的虚像5、将点燃的蜡烛放在凸透镜前，在透镜另一侧的光屏上得到清晰放大的像，如图所示，图中凸透镜焦距用f表示，与图中标注的L1和L2的大小关系正确的是（）A．L1>fB．L1>2fC．L1<f<L2D．6、如图的光学现象中，下列描述或解释不正确的是（）A．图（a）中，小孔成的是倒立的虚像B．图（b）中，凹透镜对光线有发散作用C．图（c）中，白光通过三棱镜可以分解成红、橙、黄、绿、蓝、靛、紫七色光D．图（d）中，漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定件7、如图所示是探究凸透镜成像规律的实验装置，实验中所使用的透镜焦距为，实验中将蜡烛分别放在甲、乙、丙、丁四个位置，观察光屏上成像情况（光屏位置未标出）。下列说法正确的是（）A．蜡烛在甲位置时，需将光屏移动到大于的位置，才能在光屏上成清晰的像B．将蜡烛从甲位置移到乙位置，需将光屏向右移动才能再次得到清晰的像C．蜡烛在丙位置时，光屏上成的清晰的像为倒立、缩小的实像D．蜡烛在丁位置时，成正立、放大的实像，与放大镜成像原理相同8、当蜡烛、凸透镜、光屏在如图所示的位置时，烛焰在光屏上恰好成清晰的像（像未在图中画出），则下列说法正确的是（）A．保持透镜不动，向左移动蜡烛，需要将光屏向右移动才能得到清晰的像B．保持蜡烛和光屏不动，只移动透镜，可以在光屏上得到一个清晰、放大的实像C．保持透镜不动，将蜡烛移到55cm刻度线处，移动光屏，可以得到一个清晰、缩小的实像D．保持蜡烛不动，将透镜换成焦距更小的凸透镜，光屏要向右移动才能得到清晰的实像9、一凸透镜焦距为6cm．若将物体放在此透镜前15cm处，可得到（)A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的实像D．正立、放大的虚像10、下列关于光现象的说法中正确的是（）A．光滑镜面的反射叫做漫反射，若眼不在反射光束的方向上，镜面看上去是亮的B．把来自光源的光向四面八方的反射是镜面反射C．当光从空气射入透镜时，凹透镜对光有发散作用D．用激光器射出一束光线，当光线从空气射入水中时，折射角一定小于入射角第Ⅱ卷（非选择题80分）二、填空题（10小题，每小题3分，共计30分）1、以镜正衣冠，如图所示，小红由远及近走向平面镜的过程中，她在镜中像的大小（选填“变大”、“变小”或“不变”）。周围的同学都能看见小红，是因为光照到小红身上，发生了光的反射。每年6月6日是全国“爱眼日”。如下图所示的四幅图中，表示近视眼成像情况的是③，矫正方法的是（填序号）。2、小磊在探究凸透镜成像规律时，将焦距为20cm的凸透镜A固定在光具座上40cm刻线处，将点燃的蜡烛放置在光具座上10cm刻线处，移动光屏，使烛焰在光屏上成清晰的像，如图甲所示．接着他保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图乙所示．（1）请根据上述实验现象和凸透镜成像规律判断：凸透镜A的焦距凸透镜B的焦距．（选填“等于”、“大于”或“小于”）（2）图乙所示的实验现象可以说明的成
