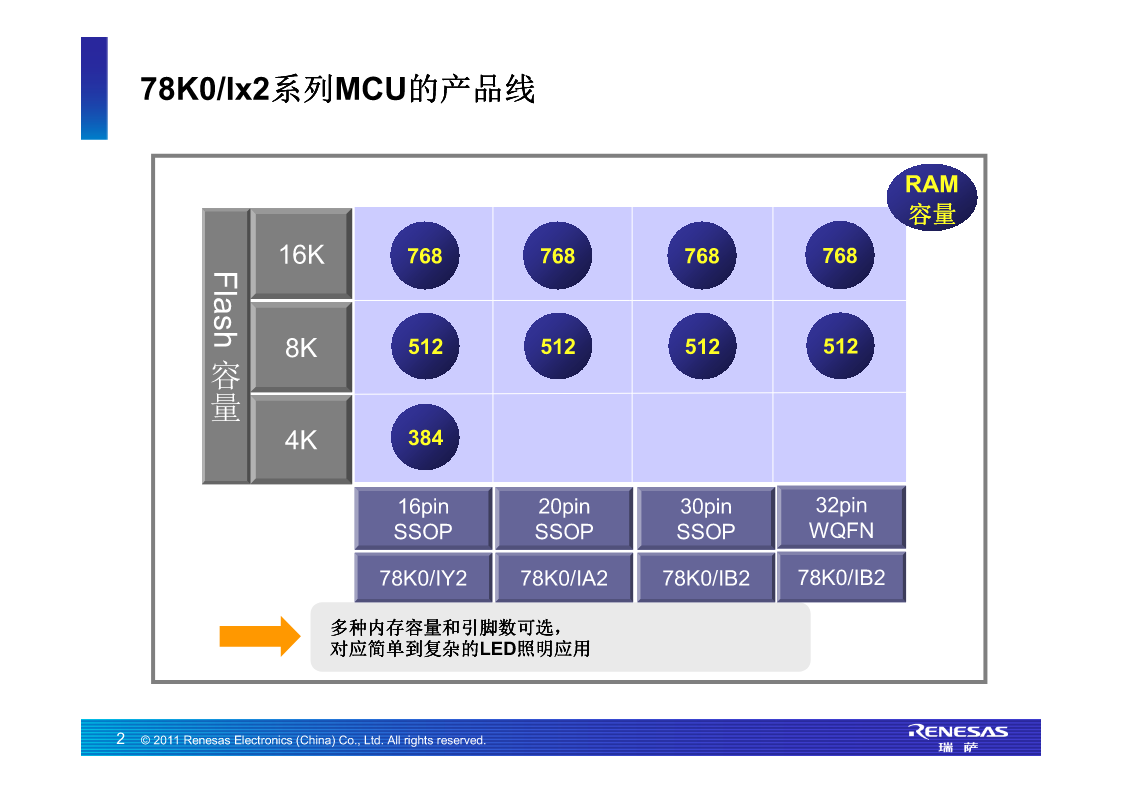

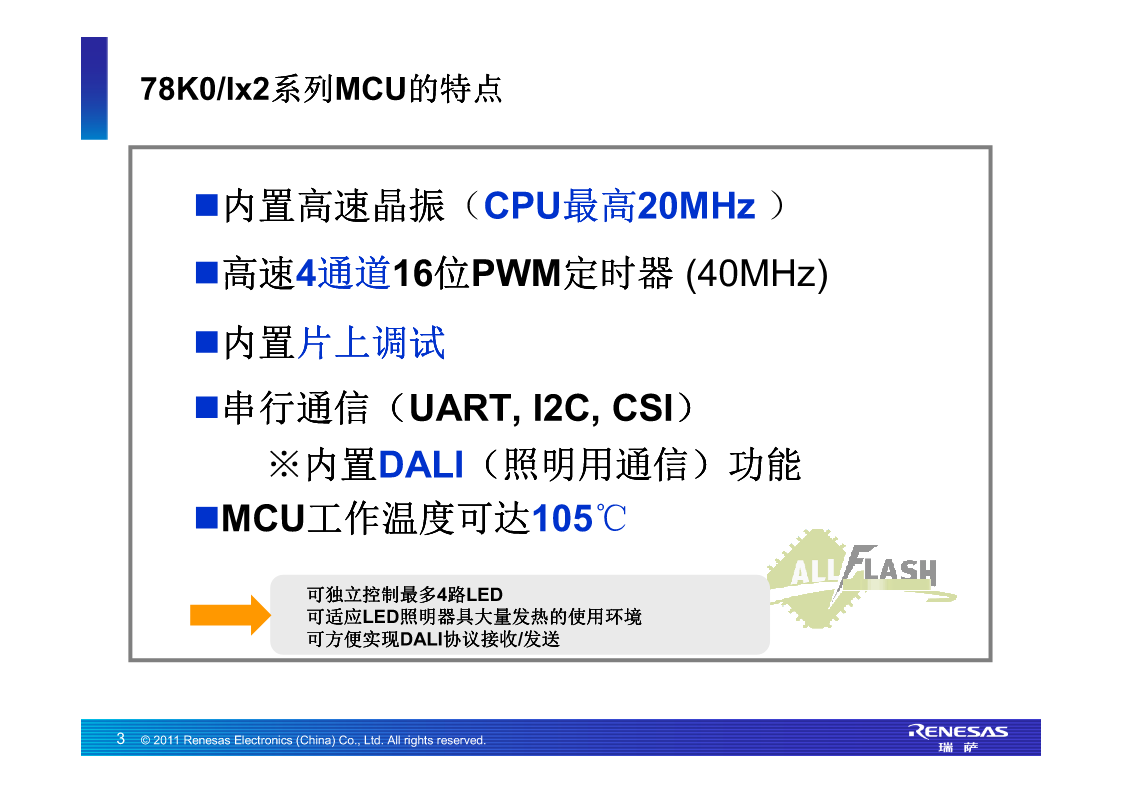

采用瑞萨78K0/Ix2电子系78F0752列MCU无线LED遥灯控参考设计瑞萨电（（（中子中）））国有国有限限公公司司MCUProductCenter©2011RenesasElectronics(China)Co.,Ltd.Allrightsreserved.78K0/Ix2系列MCU的产品线RAM容量16K768768768768Flash8K512512512512容量4K38416pin20pin30pin32pinSSOPSSOPSSOPWQFN78K0/IY278K0/IA278K0/IB278K0/IB2多种内存容量和引脚数可选，，，对应简单到复杂的LED照明应用2©2011RenesasElectronics(China)Co.,Ltd.Allrightsreserved.78K0/Ix2系列MCU的特点
内置高速晶振（CPU最高20MHz）
高速4通道16位PWM定时器(40MHz)
内置片上调试
串行通信（UART,I2C,CSI）※内置内置DALI（（照明用通信照明用通信））功能功能

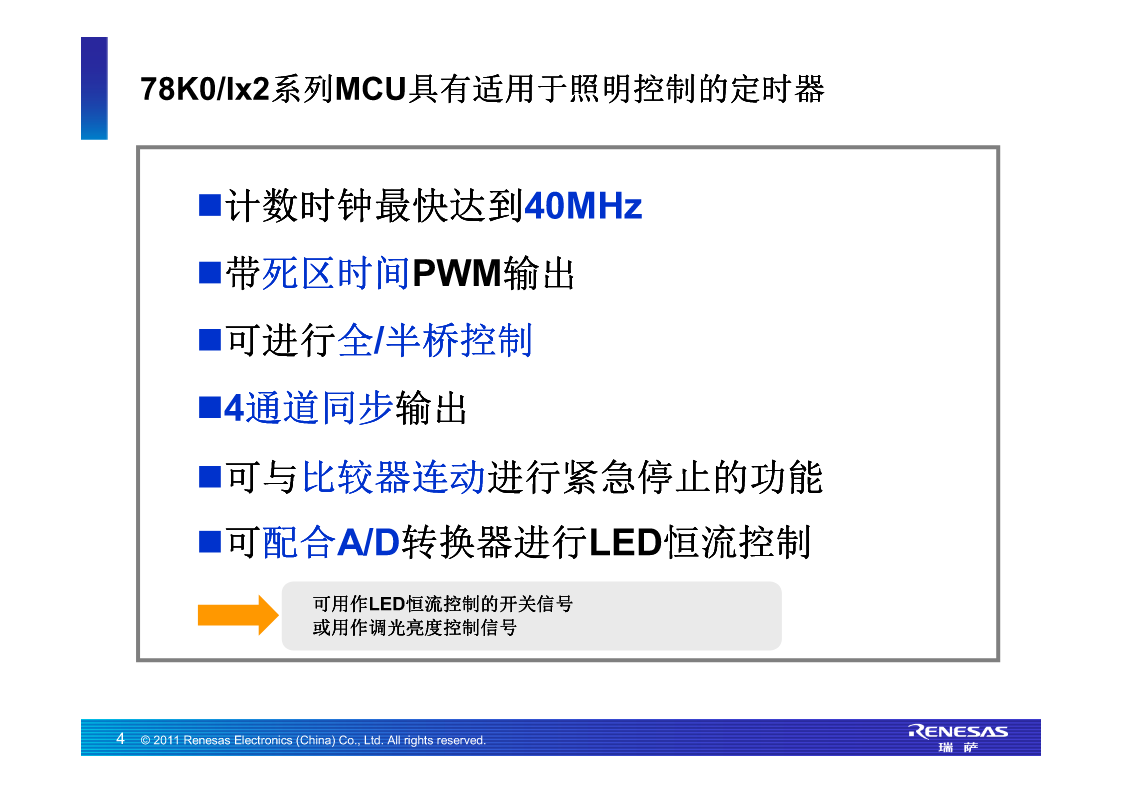

MCU工作温度可达105℃可独立控制最多4路路路LED可适应LED照明器具大量发热的使用环境可方便实现DALI协议接收/发送3©2011RenesasElectronics(China)Co.,Ltd.Allrightsreserved.78K0/Ix2系列MCU具有适用于照明控制的定时器
计数时钟最快达到40MHz
带死区时间PWM输出
可进行全/半桥控制
4通道同步输出
可与比较器连动进行紧急停止的功能

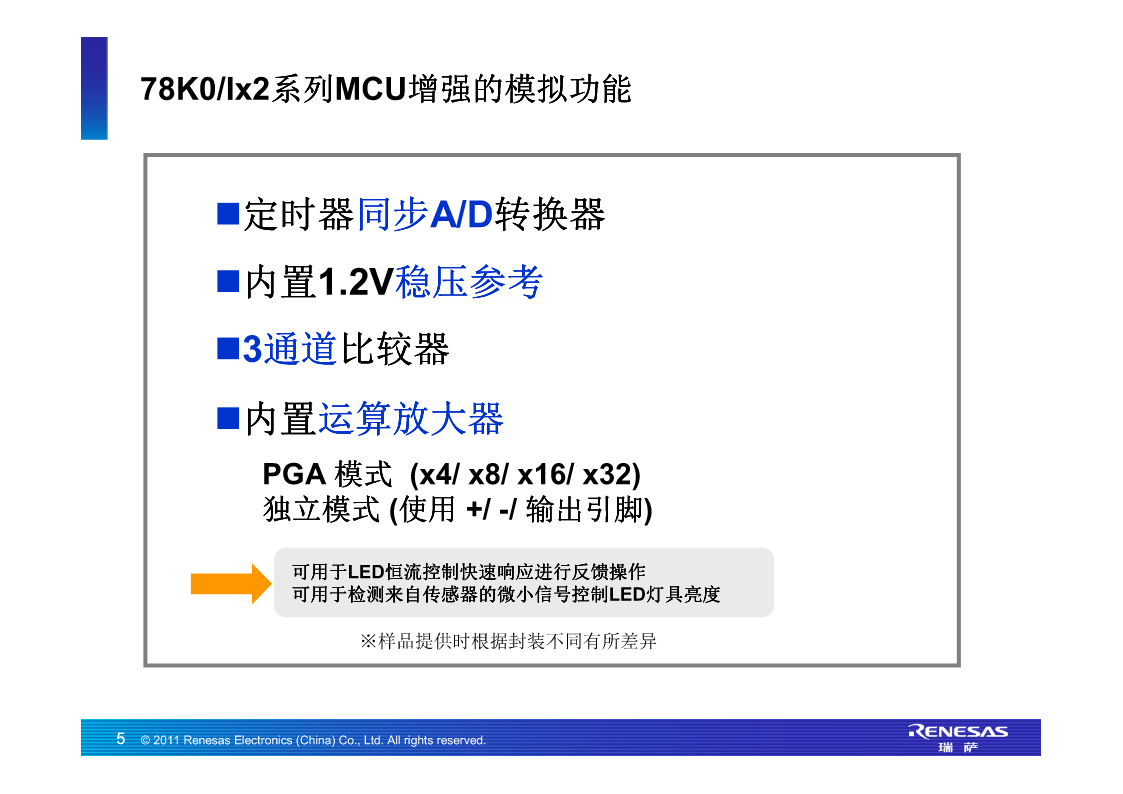

可配合A/D转换器进行LED恒流控制可用作LED恒流控制的开关信号或用作调光亮度控制信号4©2011RenesasElectronics(China)Co.,Ltd.Allrightsreserved.78K0/Ix2系列MCU增强的模拟功能
定时器同步A/D转换器
内置1.2V稳压参考
3通道比较器

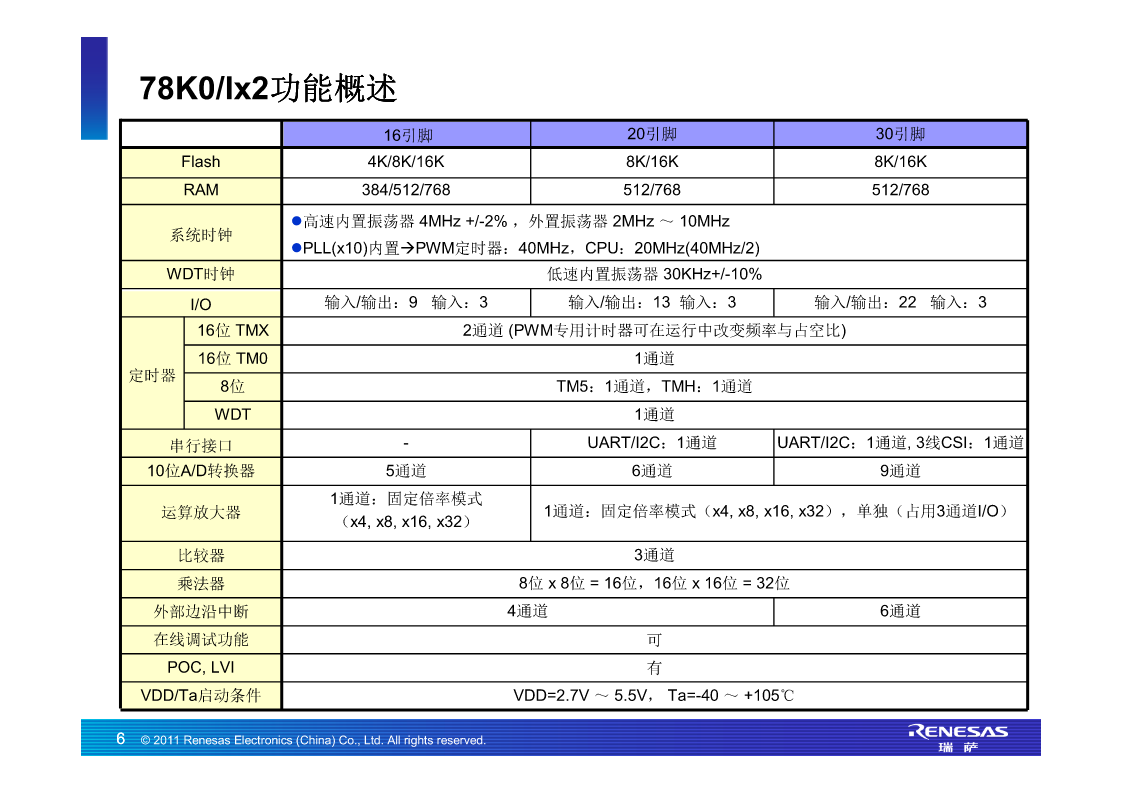

内置运算放大器PGA模式(x4/x8/x16/x32)独立模式(使用+/-/输出引脚)可用于LED恒流控制快速响应进行反馈操作可用于检测来自传感器的微小信号控制LED灯具亮度※样品提供时根据封装不同有所差异5©2011RenesasElectronics(China)Co.,Ltd.Allrightsreserved.78K0/Ix2功能概述16引脚20引脚30引脚Flash4K/8K/16K8K/16K8K/16KRAM384/512/768512/768512/768高速内置振荡器4MHz+/-2%，外置振荡器2MHz～10MHz系统时钟PLL(x10)内置PWM定时器：40MHz，CPU：20MHz(40MHz/2)WDT时钟低速内置振荡器30KHz+/-10%I/O输入/输出：9输入：3输入/输出：13输入：3输入/输出：22输入：316位TMX2通道(PWM专用计时器可在运行中改变频率与占空比)16位TM01通道定时器8位TM5：1通道，TMH：1通道WDT1通道串行接口-UART/I2C：1通道UART/I2C：1通道,3线CSI：1通道10位A/D转换器5通道6通道9通道1通道：固定倍率模式运算放大器1通道：固定倍率模式（x4,x8,x16,x32），单独（占用3通道I/O）（x4,x8,x16,x32）比较器3通道乘法器8位x8位=16位，16位x16位=32位外部边沿中断4通道6通道在线调试功能可POC,LVI有VDD/Ta启动条件VDD=2.7V～5.5V，Ta=-40～+105℃6©2011RenesasElectronics(China)Co.,Ltd.Allrightsreserved.78K0/Ix2调光控制原理●LED的发光控制即是对通过LED的电流进行控制●使用78K0/Ix2可通过两种方法对电流进行闭环控制①①①通过比较器反馈监控流经感应电阻的电流②②②通过AD转换器反馈监控流经感应电阻的电流7©2011RenesasElectronics(China)Co.,Ltd.Allrightsreserved.比较器反馈调光控制原理VDD高占空比低占空比高占空比低占空比PWMLEDPWM输出(TMXxx)CMP中断内部CMP输出电流感应输入78K0/Ix2(CMPx+)Vref内联TOXxxTMX0CMPx+电流检测使用比较器检测LED电流，，，通过改变，通过改变PWM输出占空比实现恒流控制
