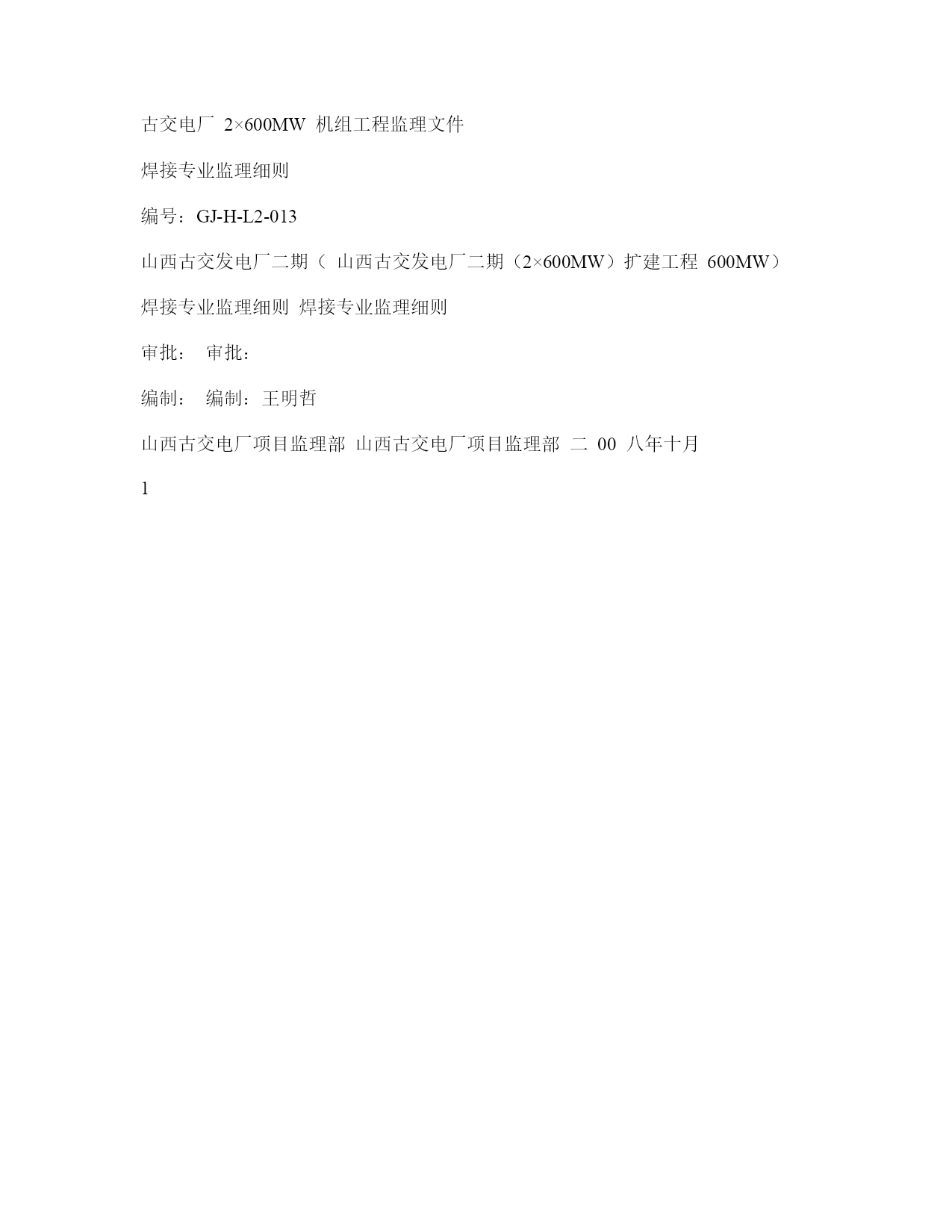

古交电厂2×600MW机组工程监理文件焊接专业监理细则编号：GJ-H-L2-013山西古交发电厂二期（山西古交发电厂二期（2×600MW）扩建工程600MW）焊接专业监理细则焊接专业监理细则审批：审批：编制：编制：王明哲山西古交电厂项目监理部山西古交电厂项目监理部二00八年十月1古交电厂2×600MW机组工程监理文件焊接专业监理细则目1、工程概况2、监理控制目标3、监理规范4、监理的依据录5、焊接工程质量监理的控制方法和措施6、监理必检的施工项目表7、施工单位提供审查的技术文件8、关键工序、焊接工程质量、治理技术要点表9、焊接专业施工监理质量见证清单10、焊接工程质量监理必须的报审表11、监理工作联络必须的制表12、焊接专业监理流程13、焊接工程质量控制流程2古交电厂2×600MW机组工程监理文件焊接专业监理细则1、工程概况工程名称：山西古交电厂二期（2×600MW）扩建工程。工程地点：山西古交电厂二期（2×600MW）扩建工程位于山西省古交市，古交市位于太原西部山区，吕梁山脉关帝山东翼与元中山南端的交接处。工程项目组成及其规模：电厂一期工程安装（2×300MW）直接空冷凝汽式机组，2005年9月已全部建成投产发电。二期工程建设规模为（2×600MW）超临界直接空冷凝汽式发电机组。工程由热力系统、燃烧系统、燃料供应系统、除灰渣系统、供水系统、锅炉补给水处理系统、空冷系统、脱硫系统、电气系统和热工控制系统的组成。1.1焊接工程的特点：锅炉为超临界变压直流炉、单炉膛、一次中间再热、平衡通风、固态排渣、全钢架悬吊结构、II型燃煤锅炉HG-2000/25.25。所以锅炉本体组合和安装的焊接工程和连接发电机组的高温高压大口径大厚度管道的焊接工程对焊接工程质量要求严、标准高、受监焊口一次合格率需95%以上。1.2本地区气候处暖温带大陆性季风气候区，冬季寒冷、少雨雪、夏季炎热、雨量集中，对焊接施工有一定难度，为此焊接材料的防潮，焊口对口除锈，加热、保暖是焊接工程保证质量，提高焊口合格率的重要手段。1.3工期要求紧，需高素质的焊接施工队伍，满足工程进度所需要的电力I、II、Ⅲ类持证焊工上岗，方可保证焊接工程质量，保证工期按期实现。2、监理控制目标：监理控制目标：2.1工期：根据项目法人提出的里程碑进度要求，控制里程碑进度，3古交电厂2×600MW机组工程监理文件焊接专业监理细则保证工程按期完成（主厂房浇筑第一罐混凝土至3#机组168小时试运行结束为21个月，4#机组为23个月）。2.2工程质量：工程质量监理检验项目符合设计要求，符合国家电力行业颁发的现行施工技术验收规范及施工质量验评标准，其中分项工程达到优良，重点是受监焊口无损检验一次合格率达95%以上。3、监理规范：监理规范：根据监理规划的要求：焊接工程建立的内容，锅炉压力容器，管道及附件，承重钢结构的焊接施工，焊接检验。3.1锅炉部分：锅炉本体，锅炉附属部件，保温支架和密封辅机，承重结构、输煤系统、烟囱系统的结构管道和范围内合金材质及零部件焊接检验。3.2汽机部分：汽机本体，附属的承重钢结构和管道，除氧给水系统范围辅机的承重钢结构和管道及范围内的全部合金零部件的焊接检验。3.3汽水管道部分：包括高压、低压管道和其它定型管道和管件及合金材质的零部件焊接检验。3.4除灰渣系统：包括除灰、除渣、气力除灰渣场设施有关焊接内容和压力管道的焊接，检验。3.5厂内供水、水处理系统：包括补给水、除盐水、循环水、工业水、消防水、厂区管道、循环水处理、给水炉水校正处理及酸洗系统的管道焊接检验。3.6热工、电气系统：包括取样管道、信号管道容器、电气接地网母线及其它结构的材质检验和焊接。4、监理的依据：监理的依据：4古交电厂2×600MW机组工程监理文件焊接专业监理细则4.1古交电厂二期扩建的监理合同：4.2古交电厂与总承包签订的工程承包合同：4.3本工程所制定的监理规划：4.4古交电厂二期工程施工设计图纸及有关技术文件：4.5电力建设施工现行的基本法规：（1）电力建设施工及验收技术规程：锅炉机组篇汽轮机组篇火力发电厂焊接技术规程管道篇火力发电分散控制系统在线验收测试规程第4部分：电厂化学管道焊接接头超声波检验技术规程钢制承压管道对焊接接头射线检验技术规程（2）火电施工质量及评定标准锅炉篇汽机篇管道篇焊接篇热工仪表及控制装置篇水处理及制氢装置篇（1996）（1998）国电电源〔2001〕116号（1996）（1998）国电电源〔2001〕210号（1996）DL/T5047-95DL5011-92DL/T869-2004DL5031-94DL/T659-98DC/T5190-2004DC/T820-2002DC
