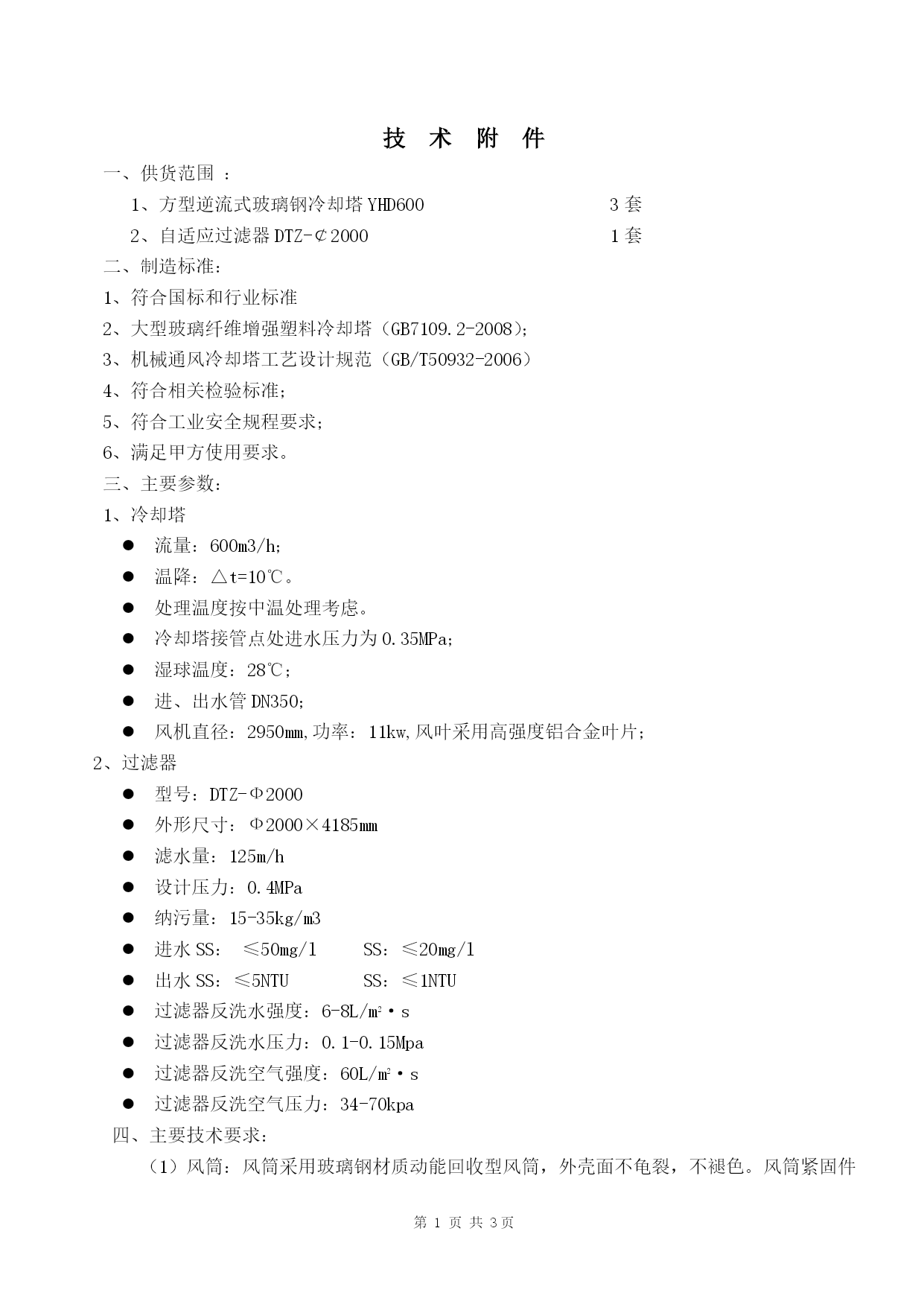

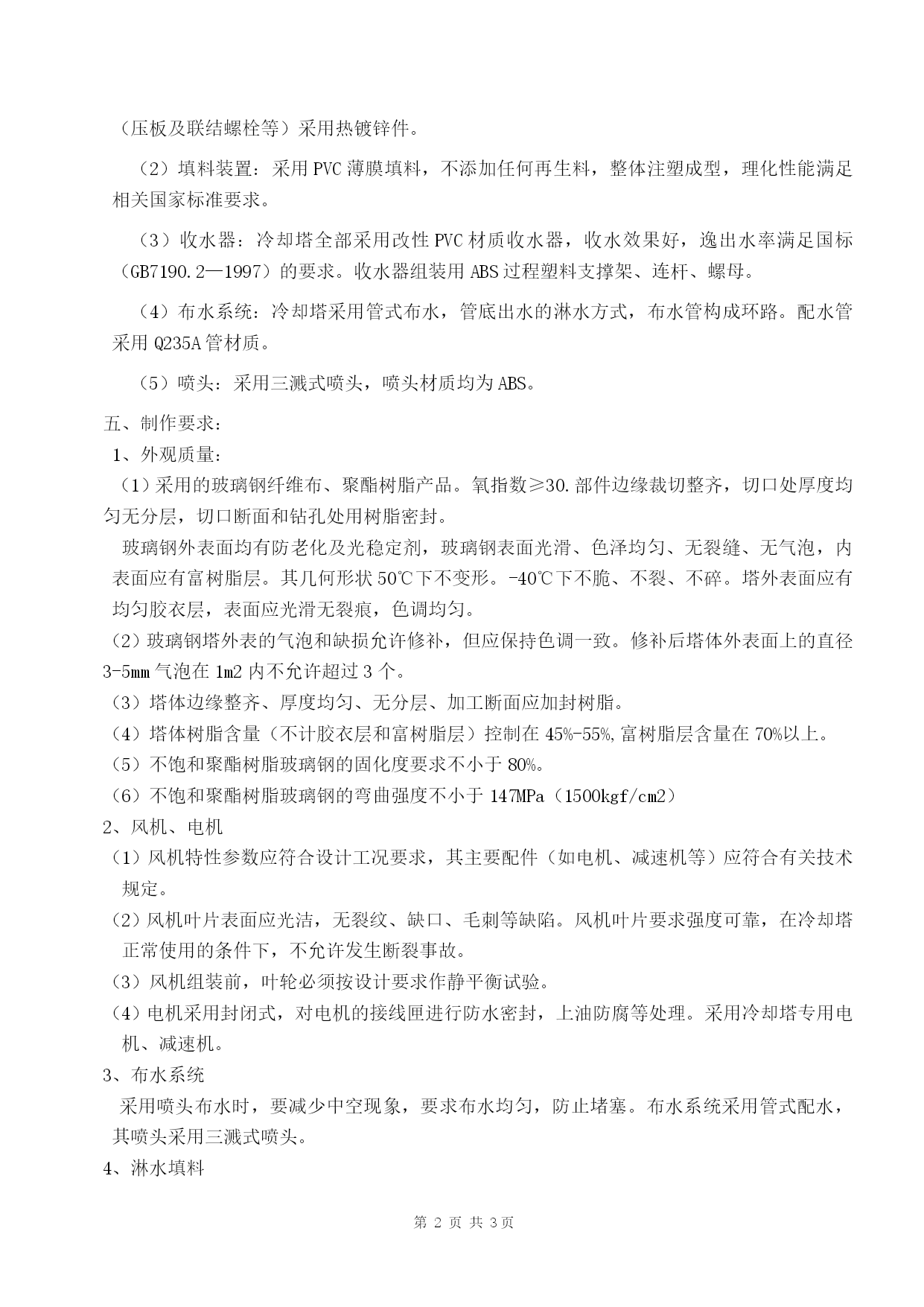

第页共NUMPAGES3页第页共NUMPAGES3页技术附件一、供货范围：1、方型逆流式玻璃钢冷却塔YHD6003套2、自适应过滤器DTZ-￠20001套二、制造标准：1、符合国标和行业标准2、大型玻璃纤维增强塑料冷却塔（GB7109.2-2008）；3、机械通风冷却塔工艺设计规范（GB/T50932-2006）4、符合相关检验标准；5、符合工业安全规程要求；6、满足甲方使用要求。三、主要参数：1、冷却塔流量：600m3/h；温降：△t=10℃。处理温度按中温处理考虑。冷却塔接管点处进水压力为0.35MPa；湿球温度：28℃；进、出水管DN350；风机直径：2950mm,功率：11kw,风叶采用高强度铝合金叶片；2、过滤器型号：DTZ-Ф2000外形尺寸：Ф2000×4185mm滤水量：125m/h设计压力：0.4MPa纳污量：15-35kg/m3进水SS：≤50mg/lSS：≤20mg/l出水SS：≤5NTUSS：≤1NTU过滤器反洗水强度：6-8L/m2·s过滤器反洗水压力：0.1-0.15Mpa过滤器反洗空气强度：60L/m2·s过滤器反洗空气压力：34-70kpa四、主要技术要求：（1）风筒：风筒采用玻璃钢材质动能回收型风筒，外壳面不龟裂，不褪色。风筒紧固件（压板及联结螺栓等）采用热镀锌件。（2）填料装置：采用PVC薄膜填料，不添加任何再生料，整体注塑成型，理化性能满足相关国家标准要求。（3）收水器：冷却塔全部采用改性PVC材质收水器，收水效果好，逸出水率满足国标（GB7190.2—1997）的要求。收水器组装用ABS过程塑料支撑架、连杆、螺母。（4）布水系统：冷却塔采用管式布水，管底出水的淋水方式，布水管构成环路。配水管采用Q235A管材质。（5）喷头：采用三溅式喷头，喷头材质均为ABS。五、制作要求：1、外观质量：（1）采用的玻璃钢纤维布、聚酯树脂产品。氧指数≥30.部件边缘裁切整齐，切口处厚度均匀无分层，切口断面和钻孔处用树脂密封。玻璃钢外表面均有防老化及光稳定剂，玻璃钢表面光滑、色泽均匀、无裂缝、无气泡，内表面应有富树脂层。其几何形状50℃下不变形。-40℃下不脆、不裂、不碎。塔外表面应有均匀胶衣层，表面应光滑无裂痕，色调均匀。（2）玻璃钢塔外表的气泡和缺损允许修补，但应保持色调一致。修补后塔体外表面上的直径3-5mm气泡在1m2内不允许超过3个。（3）塔体边缘整齐、厚度均匀、无分层、加工断面应加封树脂。（4）塔体树脂含量（不计胶衣层和富树脂层）控制在45%-55%,富树脂层含量在70%以上。（5）不饱和聚酯树脂玻璃钢的固化度要求不小于80%。（6）不饱和聚酯树脂玻璃钢的弯曲强度不小于147MPa（1500kgf/cm2）2、风机、电机（1）风机特性参数应符合设计工况要求，其主要配件（如电机、减速机等）应符合有关技术规定。（2）风机叶片表面应光洁，无裂纹、缺口、毛刺等缺陷。风机叶片要求强度可靠，在冷却塔正常使用的条件下，不允许发生断裂事故。（3）风机组装前，叶轮必须按设计要求作静平衡试验。（4）电机采用封闭式，对电机的接线匣进行防水密封，上油防腐等处理。采用冷却塔专用电机、减速机。3、布水系统采用喷头布水时，要减少中空现象，要求布水均匀，防止堵塞。布水系统采用管式配水，其喷头采用三溅式喷头。4、淋水填料（1）填料片要求亲水性好、安装方便、不易阻塞、通风阻力小、不易燃烧。（2）填料安装时要求间隙均匀，上表面平整、无塌落现象，填料不得穿孔破裂。净环冷却塔采用PVC薄膜填料，浊环冷却塔采用PVC网格填料。原片采用塑化均匀，无裂纹，无空洞，无气泡，边缘光滑平直。5、钢构件钢构件均采用Q235A材质，防腐层厚度均匀，粘接性好，能保证防腐层在合格水质设计工况下使用不翻修、不剥落、不龟裂。6、收水器收水器采用改性PVC材质，排列整齐，收水率≥99.8%，收水器组装用ABS过程塑料支撑杆、连杆、螺母。收水效果显著，在高速运行时飘水于0.01%，低速时更可忽略不计。六、交货期：1、2012年11月15日前。2、交货地点：沙钢集团矿渣三期工程现场七、图纸资料、技术文件交付要求：1.设备制造合同签字后两周内向甲方提供不少于两套完整的设备尺寸图——须标明设备外形尺寸和各个接口安装尺寸。2.设备交货时，乙方必须向甲方提供完整的随机资料两份（如：产品合格证、质保书、设备使用说明书等）。八、其他：1.未尽事宜，双方友好协商解决。2.本技术附件连同乙方投标文件的技术标书，同主合同一起生效，并成为合同不可分割的一部分，与合同具有同等的法律效力，如果投标文件中有与本附件冲突的地方，以本附件为准
