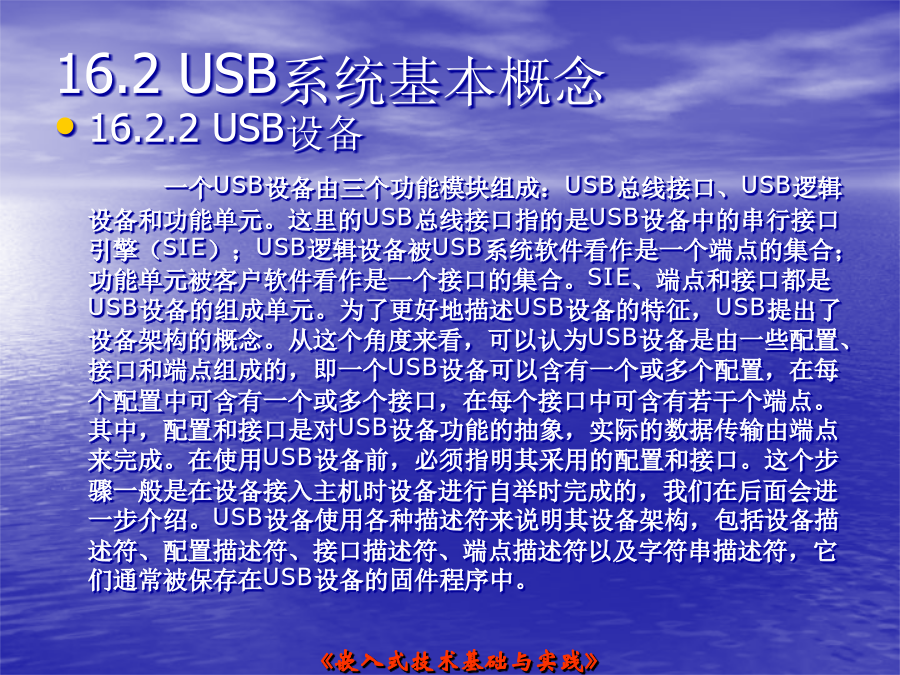

第16章USB接口与编程实例16.1USB概述16.1USB概述16.2USB系统基本概念16.2USB系统基本概念16.2USB系统基本概念16.2USB系统基本概念16.2USB系统基本概念16.2USB系统基本概念16.2USB系统基本概念16.2USB系统基本概念16.3USB物理特性16.3USB物理特性16.3USB物理特性（2）USB通信的格式（2）USB通信的格式（2）USB通信的格式16.3USB物理特性16.3.3检测设备连接和速度表16-2中列出了信息包的类型，包括令牌、数据、握手或特殊四种信息包类型。3、数据字段:是用来携带主机与设备之间要传递的信息，其内容和长度根据包标识符、传输类型的不同而各不相同。在USB包中，数据字段可以包含设备地址、端点号、帧序列号以及数据等内容。在总线传输中，总是首先传输字节的最低位，最后传输字节的最高位。(1)设备地址（ADDR）数据域ADDR数据域由7位组成，可用来寻址多达127个外围设备。(2)端点（ENDP）数据域ENDP数据域由4位组成。通过这4个位最多可寻址出32个端点。这个ENDP数据域仅用在IN、OUT与SETUP令牌信息包中。对于慢速设备可支持端点0以及端点1作为中断传输模式，而全速设备则可以拥有16个输入端点（IN）与16个输出端点（OUT）共32个端点。(3)帧序列号当USB令牌包的PID为SOF时，其数据字段必须为11位的帧序列号。帧序列号由主机产生，且每个数据帧自动加一，最大数值为0x7FF。当帧序列号达到最大数时将自动从0开始循环。(4)数据它仅存于DATA信息包内，根据不同的传输类型，拥有不同的字节大小，从0到1023字节（实时传输）。4、循环冗余码CRC字段由不同数目的位所组成。根据不同的信息包类型，CRC数据域由不同数目的位所组成。其中重要的数据信息包采用CRC16的数据域（16个位），而其余的信息包类型则采用CRC5的数据域（5个位）。其中的循环冗余码校验CRC，是一种错误检测技术。由于数据在传输时，有时候会发生错误，因此CRC可根据数据算出一个校验值，然后依此判断数据的正确性5、包结尾字段即发送方在包的结尾发出包结尾信号。USB主机根据EOP判断数据包的结束。16.4.2信息包格式在USB上数据信息的一次接收或发送的处理过程称为事务处理（Transaction）。事务处理的类型包括输入(IN)事务处理、输出(OUT)事务处理、设置(SETUP)事务处理和帧开始、帧结尾等类型。在输出(OUT)事务处理和设置(SETUP)事务处理中，紧接着SETUP和OUT包后的是DATA包，DATA0和DATA1包是交替地发送的，在DATA包后面，设备将回应一个握手信号，如果设备可以接收数据，就回应ACK包，如果设备忙，就回应NAK包，如果设备出错，则回应STALL包；在IN事务中，IN包后面是设备发来的DATA包或NAK包或STALL包，若设备忙或出错，就发NAK包或STALL包给主机，若设备数据准备好发送，则发DATA包，DATA0和DATA1包也是交替地发送的，紧接着DATA包后面是主机发给设备的握手包，ACK表示主机可以接收数据，NAK包代表主机忙，STALL包代表主机出错。在USB的传输中，制定了4种传输类型：控制传输、中断传输、批量传输以及等时传输。控制传输类型分为2～3个阶段：设置阶段、数据阶段（无数据控制没有此阶段）以及状态阶段。根据数据阶段的数据传输的方向，控制传输又可分为3种类型：控制读取（读取USB描述符）、控制写入（配置USB设备）以及无数据控制。1．控制传输控制传输是USB传输中最重要的传输。它包含3种类型：控制读取、控制写入以及无数据控制。这3种控制传输类型又分为2～3个阶段：设置阶段、数据阶段（无数据控制没有此阶段）以及状态阶段。阶段一：设置阶段主机从USB设备获取配置信息，并设置设备的配置值。设置阶段的数据交换包含了SETUP令牌封包、紧随其后的DATA0数据封包以及ACK握手封包。它的作用是执行一个设置（概念含糊）的数据交换，并定义此控制传输的内容。数据传输阶段用来传输主机与设备之间的数据。控制读取是将数据从设备读到主机上，读取的数据USB设备描述符。该过程如图16-8所示。对每一个数据信息包而言，首先，主机会发送一个IN令牌信息包，表示要读数据进来。然后，设备将数据通过DATA1数据信息包回传给主机。最后，主机将以下列的方式加以响应：当数据已经正确接收时，主机送出ACK令牌信息包；当主机正在忙碌时，发出NAK握手信息包；当发生了错误时，主机发出STALL握手信息包。控制写入则是将数据从主机传到设备上，所传的数据即为对USB设备的配置信息，该过
