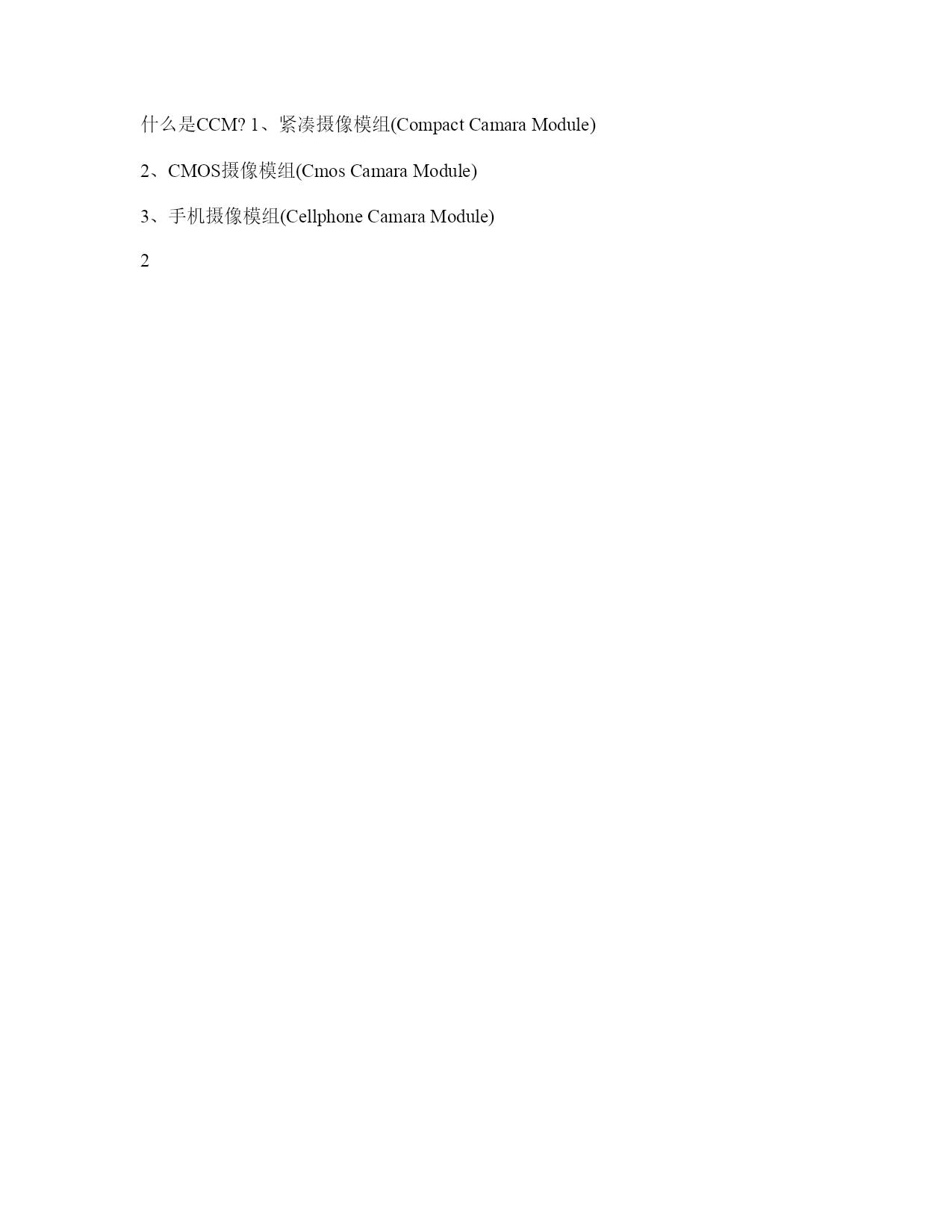

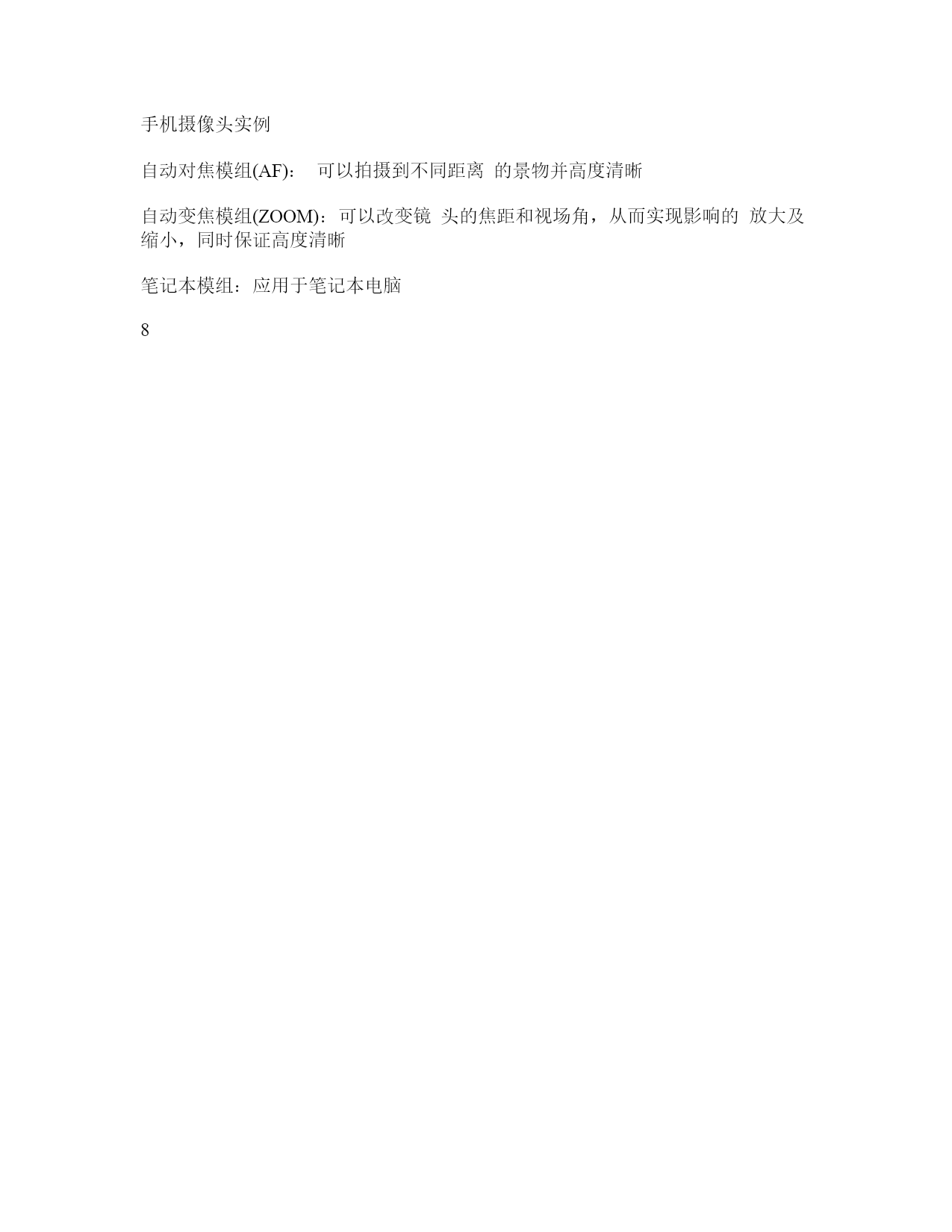

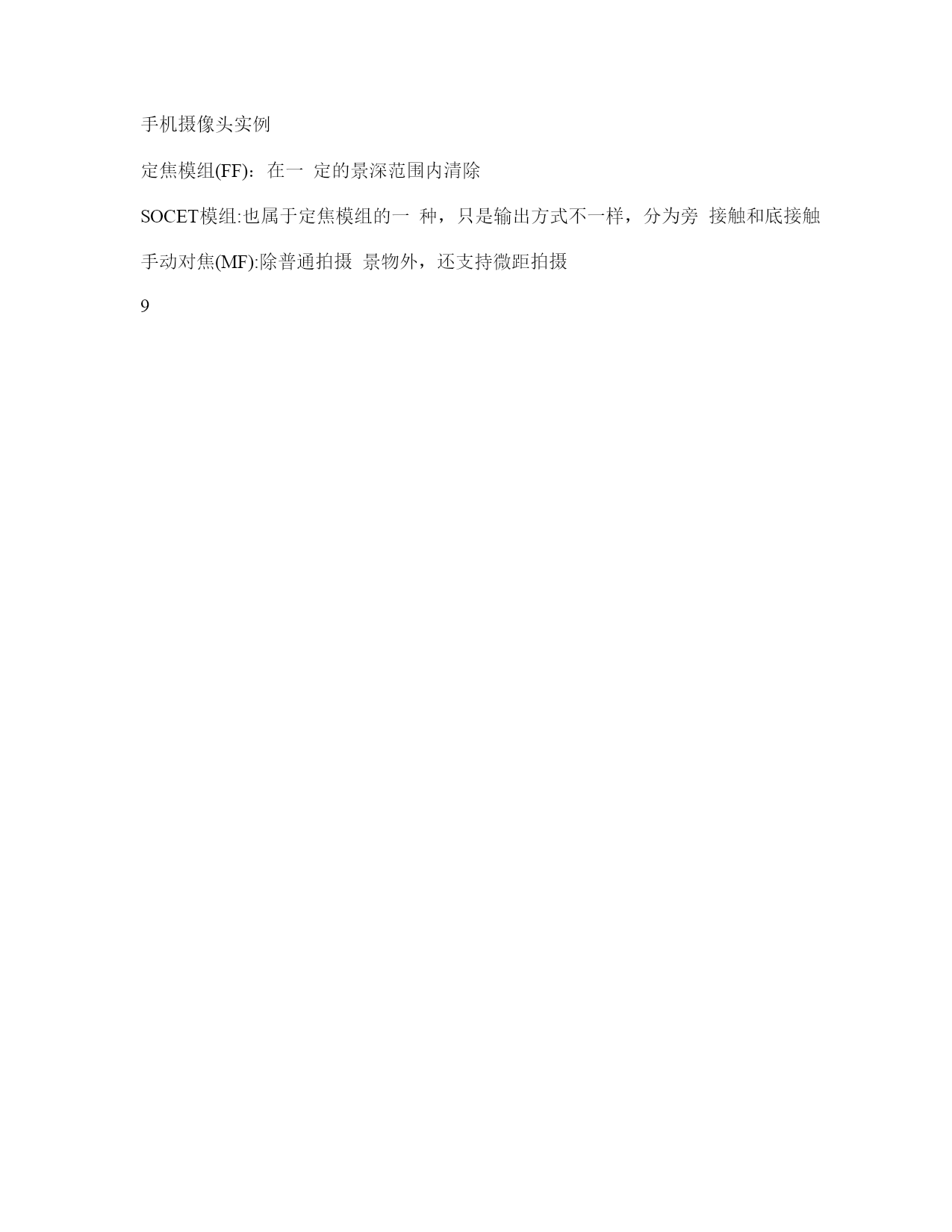

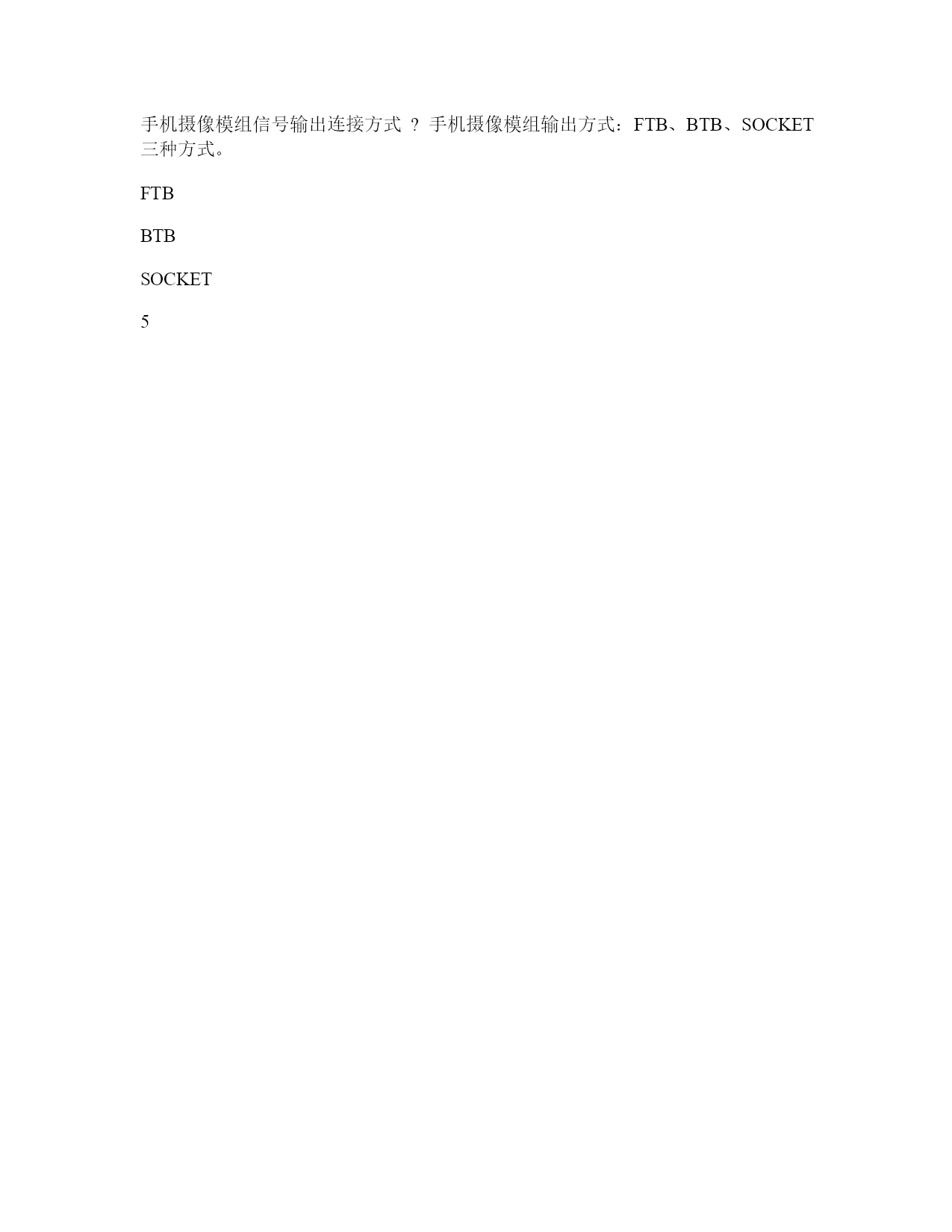

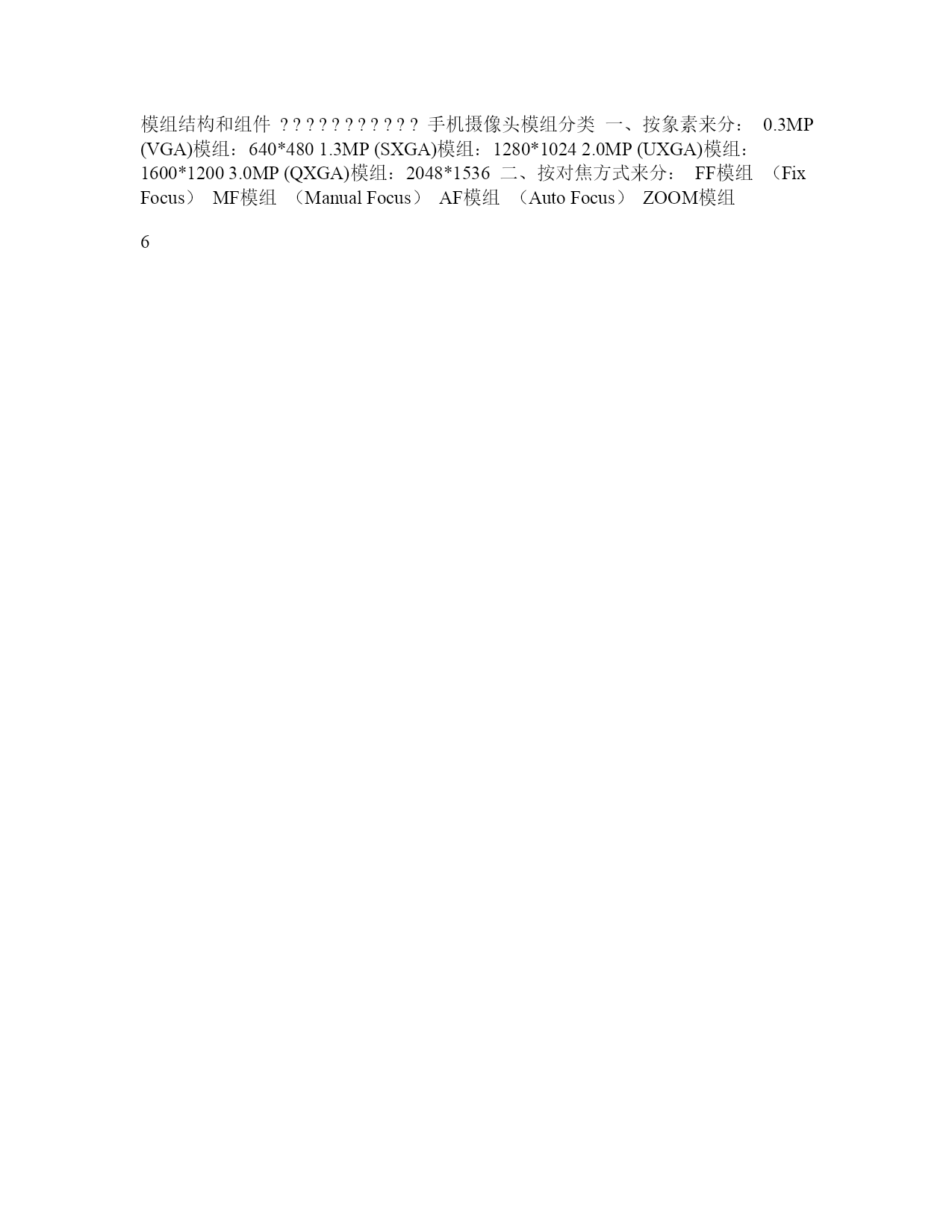

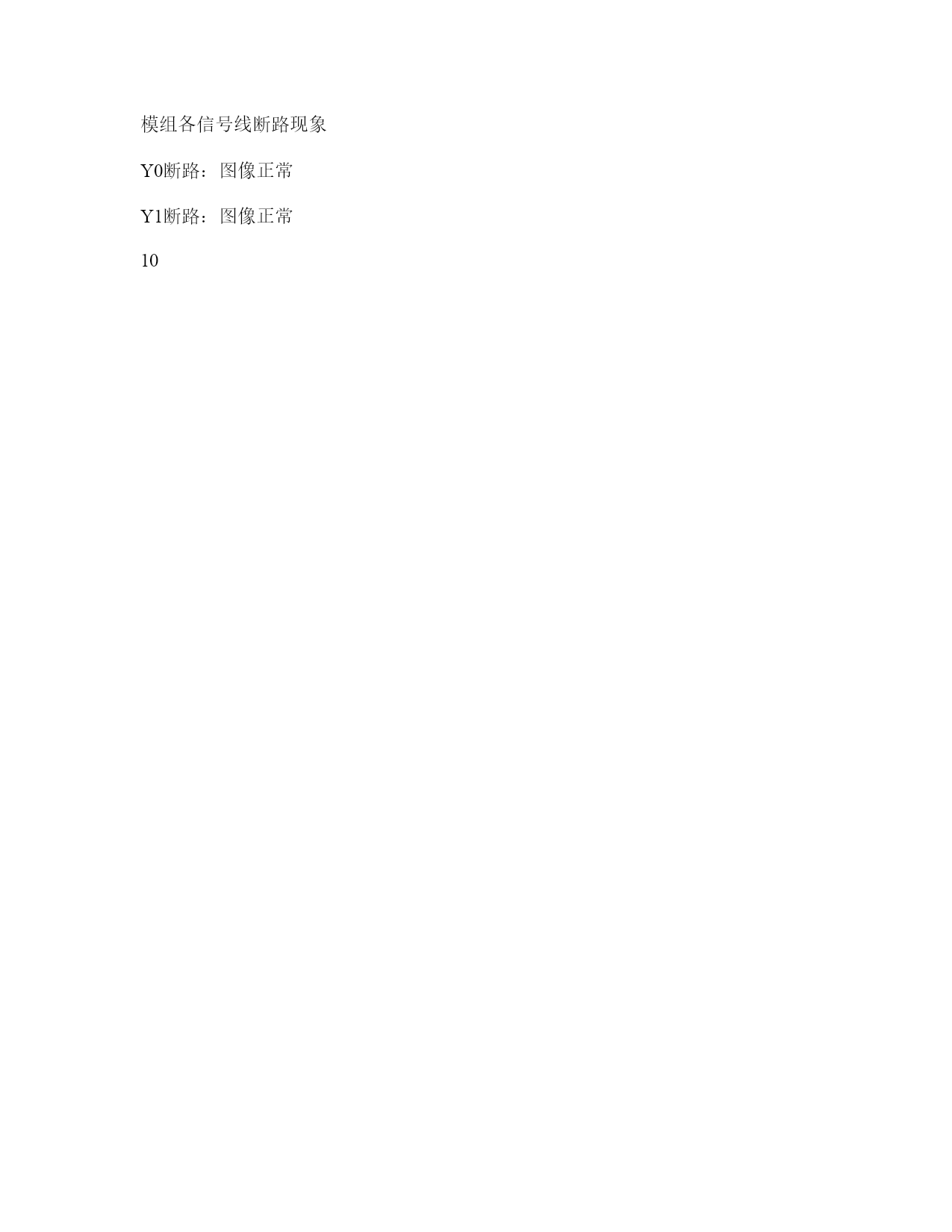

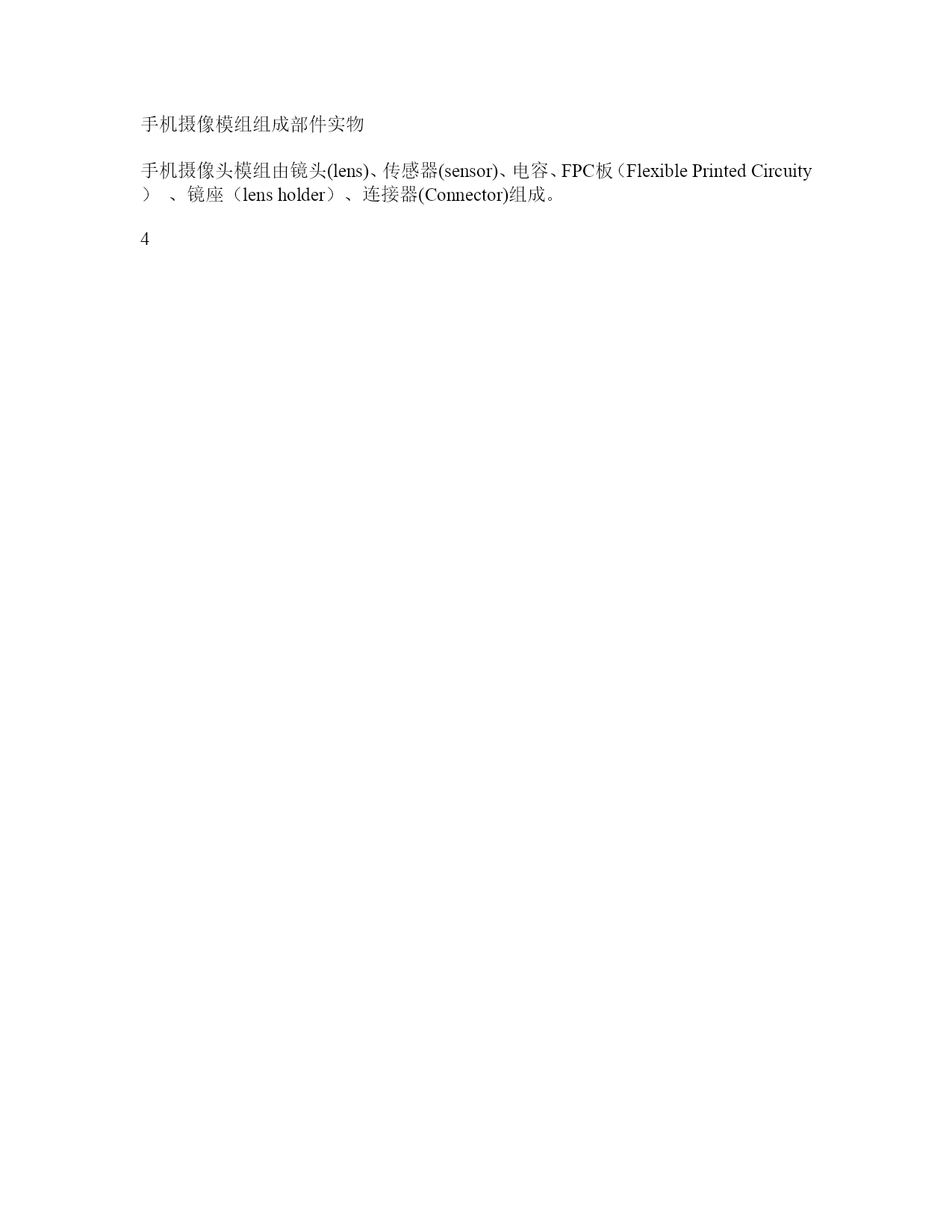

CCM介绍组件部2011-06-151什么是CCM?1、紧凑摄像模组(CompactCamaraModule)2、CMOS摄像模组(CmosCamaraModule)3、手机摄像模组(CellphoneCamaraModule)2模组结构和组件3手机摄像模组组成部件实物手机摄像头模组由镜头(lens)、传感器(sensor)、电容、FPC板（FlexiblePrintedCircuity）、镜座（lensholder）、连接器(Connector)组成。4手机摄像模组信号输出连接方式?手机摄像模组输出方式：FTB、BTB、SOCKET三种方式。FTBBTBSOCKET5模组结构和组件???????????手机摄像头模组分类一、按象素来分：0.3MP(VGA)模组：640*4801.3MP(SXGA)模组：1280*10242.0MP(UXGA)模组：1600*12003.0MP(QXGA)模组：2048*1536二、按对焦方式来分：FF模组（FixFocus）MF模组（ManualFocus）AF模组（AutoFocus）ZOOM模组6手机摄像头实例7手机摄像头实例自动对焦模组(AF)：可以拍摄到不同距离的景物并高度清晰自动变焦模组(ZOOM)：可以改变镜头的焦距和视场角，从而实现影响的放大及缩小，同时保证高度清晰笔记本模组：应用于笔记本电脑8手机摄像头实例定焦模组(FF)：在一定的景深范围内清除SOCET模组:也属于定焦模组的一种，只是输出方式不一样，分为旁接触和底接触手动对焦(MF):除普通拍摄景物外，还支持微距拍摄9模组各信号线断路现象Y0断路：图像正常Y1断路：图像正常10Y2断路：极不明显水波纹Y3断路：轻微水波纹11模组各信号线断路现象Y4断路：水波纹Y5断路：明显水波纹12模组各信号线断路现象Y6断路：Y7断路：13模组各信号线断路现象Y8断路：Y9断路：14模组各信号线断路现象AVDD断路：彩色斑马线DOVDD断路：黑屏15模组各信号线断路现象DVDD断路：黑屏MCLK断路：芯片无信号16模组各信号线断路现象PCLK断路：黑屏PWDN断路：图像正常17模组各信号线断路现象RESET断路：图像正常HREF断路：锯齿状横条18VSYNC断路：分屏现象，左图是通电初期右为图稳定后19基本调试问题的原因镜头的问题导致出现了问题，软件无法解决！20模组成像品质要求A、分辩率B、图面上不能有任何白色的、黑色的、水迹的、划痕的污点出现；C、在图面上四个角落不能有纯黑的黑角出现；D、模组输出的图面不能有花屏、蓝屏、绿屏、水波纹、黑屏、无图像等现象；E、在图面上的常亮点或常黑点、损伤点；F、能主观分辩色卡上各色块的颜色，同时模组与模组的色彩相对接近G、能分辩色卡下方的6个不同灰度的方块H、图面中间不能有红光、蓝光、杂光、漏光现象出现21模组成像质量手机摄像模组在手机上的常见质量问题：1、污点；2、摄像花屏（我们称失真）；3、摄像水波纹（我们称失真）；4、模组FPC板拉裂；5、模组FPC板拉断；6、像糊；7、无摄像；污点22模组成像质量手机模组在手机上拍摄时出现上述图片（我们称其为失真，有的客户称水波纹、花屏、摄像异常等）时，请操作以下步骤确认是否失真：1、重新对模组进行插拔再测试；2、查看模组FPC板连接带是否被拉破或割破等；3、查看连接器引脚是否连焊、虚焊、损伤等；4、查看模组金手指部位有没有金裂现象；5、换个OK的手机对此模组进行检测；6、换个型号的OK手机对此模组进行检测。23装配不良案例分析手机截屏问题电脑显示的是全像数：640X480此款手机截取的图面偏心手机截取图面时我们建议：以中心为开始，不要从左边第一行像素开始，否则对手机的拍照质量产生影响。24效果评测说明摄像头效果评测都有哪些？1、分辨率2、镜头均匀性3、杂光，鬼影4、色彩饱和度5、白平衡6、Gamma7、信噪比8、动态范围9、场景拍摄室内外拍摄主观判断25与镜头有关系实验室拍摄及软件分析与芯片调试有关系实验室的设备状况此为ISO12233分辩率标板，单位为LW/PH（线宽每像高），：规定测试图上实心线的宽度相对于影像有效范围的高度的度量标准，它等于测试影像有效范围的高度除以实心线的线宽。注：设标板的有效面积的高度为20Cm，1000LW/PH的黑线宽度等于20/1000cm26实验室的设备
