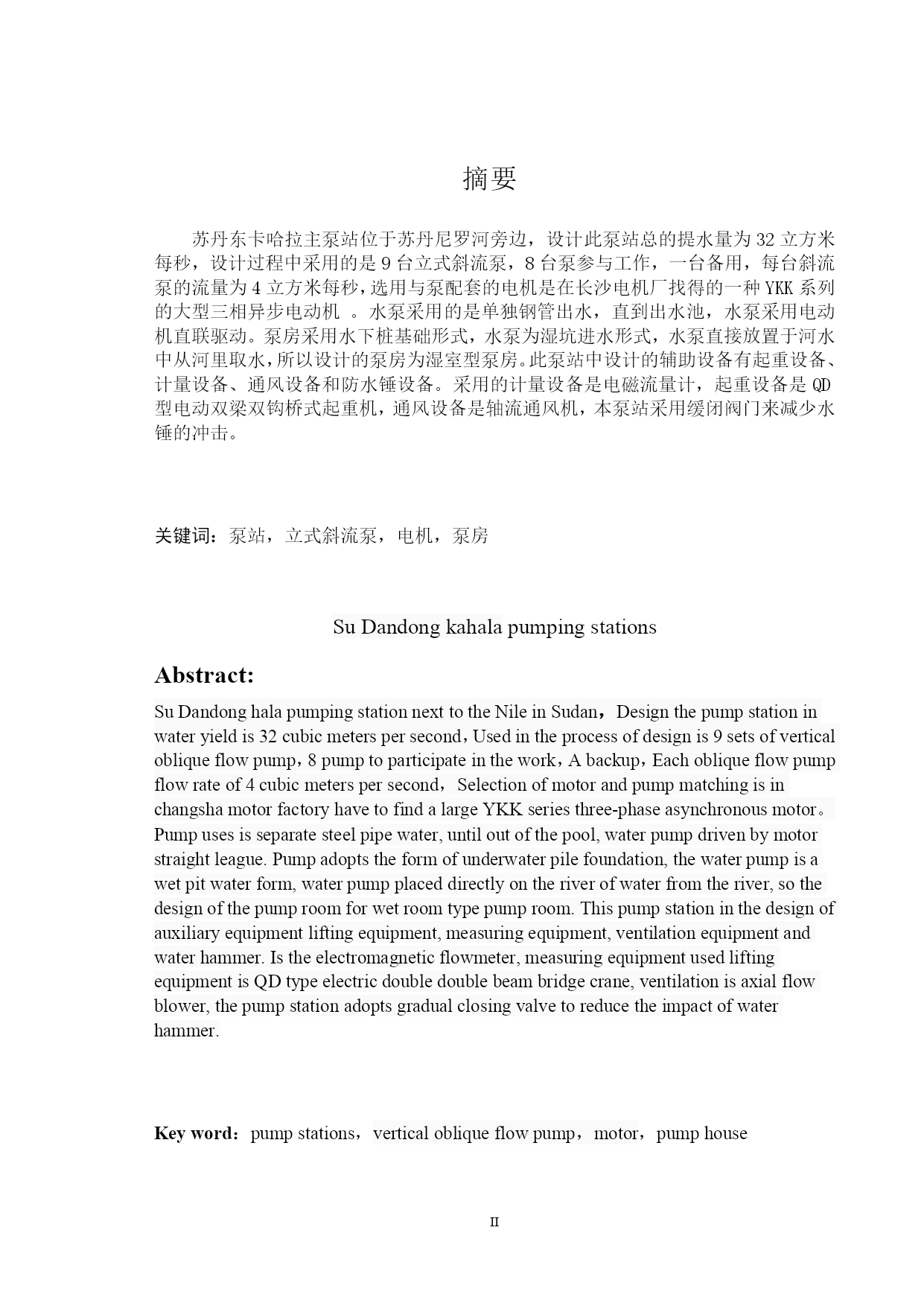

毕业设计说明书学生姓名：黄邦学号：20091523学院：机电工程学院专业年级：09级热能与动力工程二班题目：苏丹东卡哈拉主泵站的概念设计及主泵选型设计指导教师：杨辉副教授评阅教师：谢洁飞副教授2013年5月摘要苏丹东卡哈拉主泵站位于苏丹尼罗河旁边，设计此泵站总的提水量为32立方米每秒，设计过程中采用的是9台立式斜流泵，8台泵参与工作，一台备用，每台斜流泵的流量为4立方米每秒，选用与泵配套的电机是在长沙电机厂找得的一种YKK系列的大型三相异步电动机。水泵采用的是单独钢管出水，直到出水池，水泵采用电动机直联驱动。泵房采用水下桩基础形式，水泵为湿坑进水形式，水泵直接放置于河水中从河里取水，所以设计的泵房为湿室型泵房。此泵站中设计的辅助设备有起重设备、计量设备、通风设备和防水锤设备。采用的计量设备是电磁流量计，起重设备是QD型电动双梁双钩桥式起重机，通风设备是轴流通风机，本泵站采用缓闭阀门来减少水锤的冲击。关键词：泵站，立式斜流泵，电机，泵房SuDandongkahalapumpingstationsAbstract:SuDandonghalapumpingstationnexttotheNileinSudan，Designthepumpstationinwateryieldis32cubicmeterspersecond，Usedintheprocessofdesignis9setsofverticalobliqueflowpump，8pumptoparticipateinthework，Abackup，Eachobliqueflowpumpflowrateof4cubicmeterspersecond，SelectionofmotorandpumpmatchingisinchangshamotorfactoryhavetofindalargeYKKseriesthree-phaseasynchronousmotor。Pumpusesisseparatesteelpipewater,untiloutofthepool,waterpumpdrivenbymotorstraightleague.Pumpadoptstheformofunderwaterpilefoundation,thewaterpumpisawetpitwaterform,waterpumpplaceddirectlyontheriverofwaterfromtheriver,sothedesignofthepumproomforwetroomtypepumproom.Thispumpstationinthedesignofauxiliaryequipmentliftingequipment,measuringequipment,ventilationequipmentandwaterhammer.Istheelectromagneticflowmeter,measuringequipmentusedliftingequipmentisQDtypeelectricdoubledoublebeambridgecrane,ventilationisaxialflowblower,thepumpstationadoptsgradualclosingvalvetoreducetheimpactofwaterhammer.Keyword：pumpstations，verticalobliqueflowpump，motor，pumphouse目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc357107736"第1章PAGEREF_Toc357107736\h1HYPERLINK\l"_Toc357107737"1绪论PAGEREF_Toc357107737\h1HYPERLINK\l"_Toc357107738"1.1设计内容PAGEREF_Toc357107738\h1HYPERLINK\l"_Toc357107739"1.1.1设计题目：苏丹东卡哈拉主泵站的概念设计及主泵选型设计PAGEREF_Toc357107739\h1HYPERLINK\l"_Toc357107740"1.1.2设计目的PAGEREF_Toc357107740\h1HYPERLINK\l"_Toc357107741"1.1.3泵站设计水量：32m3/s。PAGEREF_Toc357107741\h2HYPERLINK\l"_Toc357107742"1.1.4设计任务PAGEREF_Toc3571
